Van bi đồng ITAP 116 DN50

Van bi ITAP 116 DN50

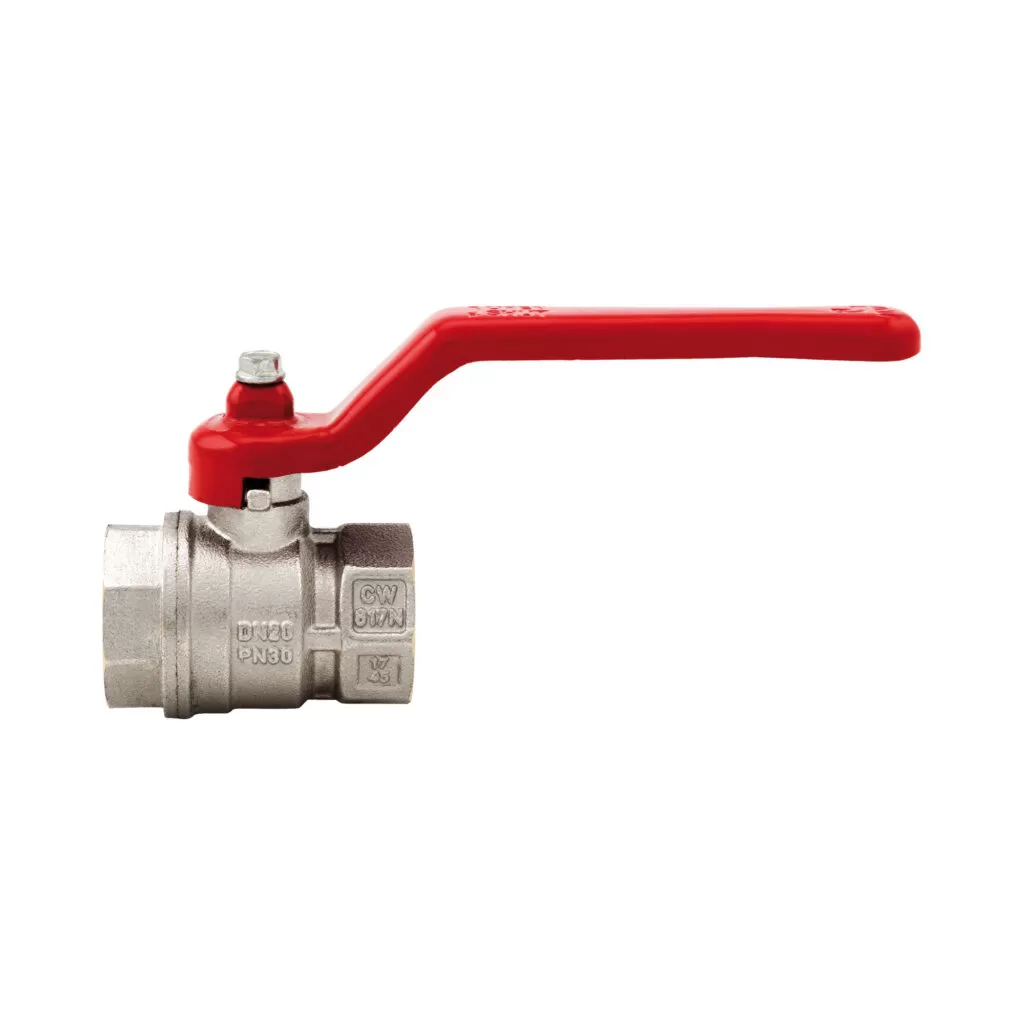

Van bi ITAP 116 DN50 là model cỡ lớn nhất trong dòng Vienna của hãng ITAP Italy, được thiết kế chuyên dụng cho hệ thống nước, khí nén và PCCC công nghiệp. Van có kích thước danh nghĩa DN50 (2 inch), kết nối ren trong (F-F), chịu áp lực làm việc tối đa 25 kg/cm² và nhiệt độ lên đến 150°C. Với tay gạt thép sơn đỏ và thân đồng mạ niken, sản phẩm mang lại khả năng đóng mở nhanh, độ kín tuyệt đối và độ bền vượt trội trong môi trường khắc nghiệt.

Khác với dòng ITAP 290 full-flow, ITAP 116 DN50 thuộc nhóm standard flow – tiết diện lỗ bi tiêu chuẩn giúp điều tiết dòng chảy ổn định, phù hợp với các tuyến ống trung áp hoặc đường nhánh điều khiển trong mạng PCCC. Sản phẩm đạt tiêu chuẩn EN13828 và ISO 228, được kiểm định áp lực, độ kín và độ bền cơ học 100% tại nhà máy ITAP Italy trước khi xuất xưởng.

Cấu tạo và vật liệu chế tạo

Thân van ITAP 116 DN50 được đúc từ đồng CW617N – hợp kim chuyên dụng có độ bền cơ học và khả năng chống ăn mòn cao. Toàn thân phủ lớp mạ niken sáng bóng, giúp chống oxy hóa, hạn chế bám cặn và tăng tính thẩm mỹ. Bề mặt mạ đều, không bong tróc kể cả khi làm việc trong môi trường ẩm hoặc nước phèn.

Bi van làm từ đồng mạ crôm được đánh bóng gương, đảm bảo chuyển động nhẹ nhàng, kín hoàn toàn khi đóng. Trục van bằng đồng CW614N, gắn chặt với tay gạt thép qua vít mạ kẽm chống rỉ. Hai vòng làm kín PTFE (Teflon) chịu nhiệt và hóa chất, kết hợp vòng O-ring NBR giúp chống rò rỉ ở trục và duy trì độ kín lâu dài.

Tay gạt bằng thép mạ kẽm, phủ sơn tĩnh điện đỏ chống trơn và chống va đập. Hai đầu ren trong BSP (ISO 228) dễ dàng kết nối với ống thép, đồng hoặc inox, đảm bảo khả năng lắp đặt linh hoạt trong nhiều hệ thống kỹ thuật.

Nguyên lý hoạt động

Van bi ITAP 116 DN50 hoạt động theo cơ chế xoay bi ¼ vòng. Khi tay gạt song song với đường ống là mở hoàn toàn, khi vuông góc là đóng kín. Cấu trúc này giúp thao tác nhanh, an toàn và dễ nhận biết. Bi mạ crôm xoay trong cặp đệm PTFE, giảm ma sát và ngăn rò rỉ hiệu quả.

DN50 là kích thước phổ biến trong các tuyến ống cấp tổng hoặc cụm bơm trung tâm PCCC. Thiết kế standard flow giúp ổn định áp lực, giảm hiện tượng sốc nước khi đóng mở đột ngột, đảm bảo an toàn cho toàn bộ đường ống.

Van có thể chịu được áp lực tức thời vượt quá 1,5 lần áp danh định mà không rò rỉ, đáp ứng tốt cho các hệ thống yêu cầu độ tin cậy cao như PCCC, nhà máy, hoặc khu dân cư lớn.

Ưu điểm nổi bật

1. Độ kín tuyệt đối: Hai vòng PTFE bao quanh bi giúp ngăn hoàn toàn rò rỉ, duy trì độ kín ổn định trong suốt vòng đời vận hành.

2. Chất liệu cao cấp – chống ăn mòn: Thân đồng CW617N mạ niken chống oxy hóa, thích hợp cho nước phèn, nước mặn nhẹ và môi trường khí nén có dầu.

3. Tay gạt thép sơn đỏ: Phủ sơn tĩnh điện bền màu, chống trơn trượt và chịu được va đập nhẹ. Dễ nhận diện vị trí van trong khu vực kỹ thuật hoặc trạm bơm.

4. Thiết kế chắc chắn – thao tác nhẹ: Cơ cấu trục và bi đồng tâm giúp vận hành êm, không kẹt bi dù làm việc ở áp cao hoặc sau thời gian dài.

5. Chuẩn châu Âu – kiểm định 100%: ITAP 116 DN50 được thử kín nước và thử áp suất gấp đôi áp danh định, đảm bảo an toàn tuyệt đối cho người sử dụng.

Ứng dụng trong hệ thống PCCC và công nghiệp

Trong hệ thống PCCC, ITAP 116 DN50 được sử dụng phổ biến tại đường cấp chính, nhánh điều áp, hoặc cụm test áp lực. Van cho phép thao tác nhanh trong tình huống khẩn cấp, dễ dàng đóng ngắt mà không làm sụt áp toàn hệ thống.

Trong ngành công nghiệp, DN50 được ứng dụng rộng rãi cho đường nước kỹ thuật, khí nén, dầu nhẹ, hoặc hệ thống xử lý nước. Độ kín và độ bền cao giúp van vận hành ổn định trong điều kiện rung và áp lực thay đổi liên tục.

Đối với dân dụng và hạ tầng, DN50 được lắp ở đường tổng cấp nước cho tòa nhà, trạm bơm tăng áp hoặc bể chứa ngầm, giúp kiểm soát lưu lượng hiệu quả và đảm bảo an toàn khi bảo trì.

Hướng dẫn lắp đặt và bảo trì

Trước khi lắp, vệ sinh hai đầu ren và quấn băng PTFE đúng chiều. Siết van bằng tay trước, sau đó dùng cờ-lê để cố định, tránh tác động trực tiếp lên tay gạt. Khi tay gạt song song với ống là mở, vuông góc là đóng. Sau khi lắp đặt, mở nhẹ van để thử áp, kiểm tra độ kín hai đầu ren.

Định kỳ 6 tháng đóng mở van để đảm bảo trục không bị kẹt. Trong môi trường ngoài trời, nên bôi dầu chống rỉ nhẹ lên vít tay gạt. Khi cần thay gioăng, chỉ sử dụng phụ kiện chính hãng ITAP để đảm bảo hiệu quả kín nước và tuổi thọ cao nhất.

Với kích thước lớn, thao tác nhanh, độ kín chuẩn châu Âu và độ bền vượt trội, van bi ITAP 116 DN50 “Vienna” là lựa chọn hàng đầu cho hệ thống PCCC, công nghiệp và cấp nước quy mô lớn. Sản phẩm nhập khẩu nguyên chiếc từ Italy, chứng nhận CO–CQ đầy đủ, giá tham khảo 598.000 đ/chiếc.
