Van bi đồng ITAP 118 DN15

Van bi ITAP 118 Vienna DN15

Van bi ITAP 118 Vienna DN15 là dòng van bi tay bướm tiêu chuẩn của thương hiệu ITAP – Italy, được thiết kế cho hệ thống nước dân dụng, khí nén và điều hòa không khí. Với kích thước nhỏ gọn, khả năng chịu áp cao 30 bar và độ kín hoàn hảo nhờ gioăng PTFE (Teflon), sản phẩm phù hợp cho các ứng dụng yêu cầu độ tin cậy và tuổi thọ cao.

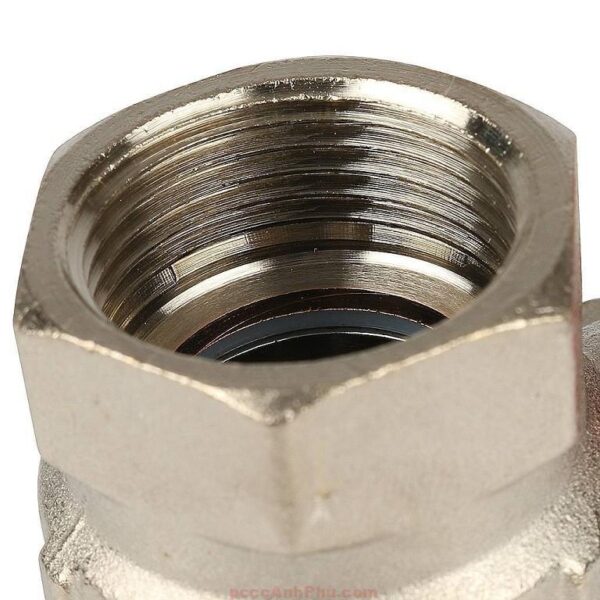

Van được sản xuất tại Ý theo tiêu chuẩn ISO 228, đảm bảo tương thích với các hệ thống đường ống ren BSP thông dụng. Nhờ kết cấu thân đồng mạ niken, tay nhôm đúc nhẹ nhưng bền, van Vienna DN15 mang đến hiệu suất vận hành ổn định và an toàn trong mọi điều kiện.

Cấu tạo tổng quan

Cấu tạo của van ITAP Vienna DN15 gồm ba phần chính: thân van, bi van và tay điều khiển. Thân van được gia công từ đồng thau CW617N mạ niken giúp tăng khả năng chống ăn mòn và chịu áp suất. Bi van được làm từ đồng thau mạ chrome, đảm bảo bề mặt bóng, giảm ma sát và nâng cao độ kín khít.

Phần tay bướm bằng nhôm đúc được phủ lớp sơn tĩnh điện đỏ, vừa giúp thao tác dễ nhận biết, vừa tạo điểm nhấn về thẩm mỹ. Gioăng làm kín bằng PTFE chống rò rỉ hoàn hảo, chịu được nhiệt độ cao tới 150°C. Hai vòng O-ring được bố trí ở hai đầu trục giúp ngăn ngừa rò nước và tăng tuổi thọ vận hành.

Từng chi tiết của van được lắp ráp bằng ren chuẩn và kiểm định áp lực nghiêm ngặt trước khi xuất xưởng, đảm bảo tính đồng bộ trong mỗi sản phẩm.

Nguyên lý hoạt động

Van bi Vienna DN15 hoạt động theo cơ chế đóng mở bằng bi xoay. Khi người vận hành xoay tay bướm 90 độ, bi van quay theo trục, cho phép dòng nước đi qua hoặc bị chặn lại hoàn toàn. Cơ chế này tạo ra trạng thái đóng/mở dứt khoát, không bị rò rỉ dù sau thời gian sử dụng dài.

Nhờ thiết kế bi lỗ lớn (full bore), van cho lưu lượng qua ống gần như tương đương đường ống, giảm tổn thất áp suất đáng kể. Khi kết hợp trong hệ thống nước sinh hoạt hoặc khí nén, người dùng có thể dễ dàng điều chỉnh nhanh chóng mà không cần dùng lực lớn.

Cấu trúc hai chiều (bi-directional) giúp van có thể lắp theo cả hai hướng dòng chảy, không cần xác định chiều mũi tên. Điều này đặc biệt thuận tiện cho kỹ sư lắp đặt trong không gian hẹp hoặc hệ thống phức tạp.

Ưu điểm nổi bật

Một trong những ưu điểm lớn nhất của van ITAP 118 Vienna DN15 là độ bền và độ kín vượt trội. Nhờ thân đồng mạ niken và bi van mạ chrome, van chịu được môi trường nước có tính ăn mòn nhẹ như nước giếng hoặc nước có khoáng chất. Gioăng PTFE giúp van hoạt động trơn tru, không bó kẹt khi nhiệt độ thay đổi.

Tay bướm nhôm đúc chịu lực tốt hơn so với tay thép thông thường, không bị gỉ và bền trong môi trường ẩm. Thiết kế nhỏ gọn giúp van dễ lắp cùng đồng hồ nước hoặc trong hộp kỹ thuật hẹp, phù hợp với công trình dân dụng và thương mại.

Van cũng đạt các chứng chỉ chất lượng châu Âu như EAC, WRAS, CE, đảm bảo tiêu chuẩn an toàn khi sử dụng trong hệ thống cấp nước sạch. Chính vì vậy, ITAP Vienna DN15 được ưa chuộng tại nhiều quốc gia châu Âu và châu Á.

Ứng dụng trong hệ thống PCCC

Trong hệ thống phòng cháy chữa cháy (PCCC), van bi ITAP Vienna DN15 thường được sử dụng trong các nhánh cấp nước phụ, đường cấp cho cảm biến áp suất, đồng hồ đo lưu lượng hoặc đầu nối thử nghiệm. Với khả năng đóng mở nhanh và chịu áp cao, van giúp điều tiết lưu lượng nước chính xác khi cần kiểm tra áp lực hoặc cô lập một phần hệ thống.

Van cũng được lắp tại các tủ chữa cháy vách tường hoặc trong hệ thống sprinkler cục bộ, nơi cần một van ren nhỏ gọn nhưng đảm bảo kín tuyệt đối. Nhờ chất liệu đồng mạ niken, van chống được hiện tượng oxy hóa trong môi trường ẩm của phòng kỹ thuật PCCC, giúp duy trì độ tin cậy lâu dài.

Ở các nhà máy hoặc kho chứa hóa chất, Vienna DN15 còn được dùng làm van xả thử trong hệ thống bơm chữa cháy, kết hợp với đồng hồ đo để kiểm tra áp lực định kỳ.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra đường ống và làm sạch hai đầu kết nối. Đảm bảo không còn bụi, cát hoặc tạp chất có thể làm hư gioăng PTFE trong van.

Bước 2: Dùng keo hoặc băng tan chuyên dụng cho ren kim loại, quấn đều ở đầu ống để đảm bảo kín khít khi vặn van.

Bước 3: Lắp van theo chiều bất kỳ, vặn đều tay cho đến khi kín ren. Không dùng lực quá mạnh để tránh nứt ren đồng.

Bước 4: Sau khi lắp đặt, mở nhẹ van và xả thử để kiểm tra rò rỉ. Nếu phát hiện rò nước ở ren, tháo ra vệ sinh và siết lại nhẹ hơn.

Bước 5: Khi vận hành thường xuyên, nên xoay tay bướm nhẹ nhàng hết hành trình 90 độ. Tránh dùng dụng cụ hỗ trợ như mỏ lết hoặc búa, vì có thể làm cong trục van.

Bước 6: Định kỳ 6 tháng kiểm tra tình trạng gioăng và tay bướm, đảm bảo chuyển động êm và không có dấu hiệu rỉ sét hoặc ăn mòn.

Gợi ý lựa chọn kích thước

Với đường ống 21 mm (1/2 inch), van ITAP 118 Vienna DN15 là lựa chọn lý tưởng. Nếu hệ thống yêu cầu lưu lượng lớn hơn hoặc áp cao hơn, có thể chọn các model cùng dòng như DN20, DN25 hoặc DN32. Tất cả đều giữ nguyên vật liệu và cấu trúc, chỉ khác đường kính danh nghĩa.

Để tối ưu hiệu quả sử dụng trong hệ thống nước nóng hoặc khí nén, nên lựa chọn van có kích thước tương ứng với đường ống chính, tránh lắp lệch gây giảm áp suất cục bộ. Ngoài ra, nên ưu tiên van chính hãng ITAP Italy để đảm bảo tuổi thọ và khả năng chịu áp lực đúng công bố.

Van bi ITAP Vienna DN15 chính là sự kết hợp hoàn hảo giữa thiết kế tinh gọn, vật liệu cao cấp và độ tin cậy trong vận hành – một lựa chọn đáng tin cậy cho cả hệ thống dân dụng lẫn công nghiệp nhẹ.
