Van bi đồng ITAP 118 DN25

Van bi ITAP 118 Vienna DN25

Van bi ITAP 118 Vienna DN25 là dòng van bi tiêu chuẩn cao đến từ thương hiệu ITAP – Italy, nổi tiếng với chất lượng ổn định và độ hoàn thiện cơ khí chính xác. Với kích thước 1 inch (DN25), sản phẩm thích hợp cho hệ thống nước, khí nén, điều hòa, và các ứng dụng công nghiệp nhẹ cần van chịu áp cao, độ kín tuyệt đối.

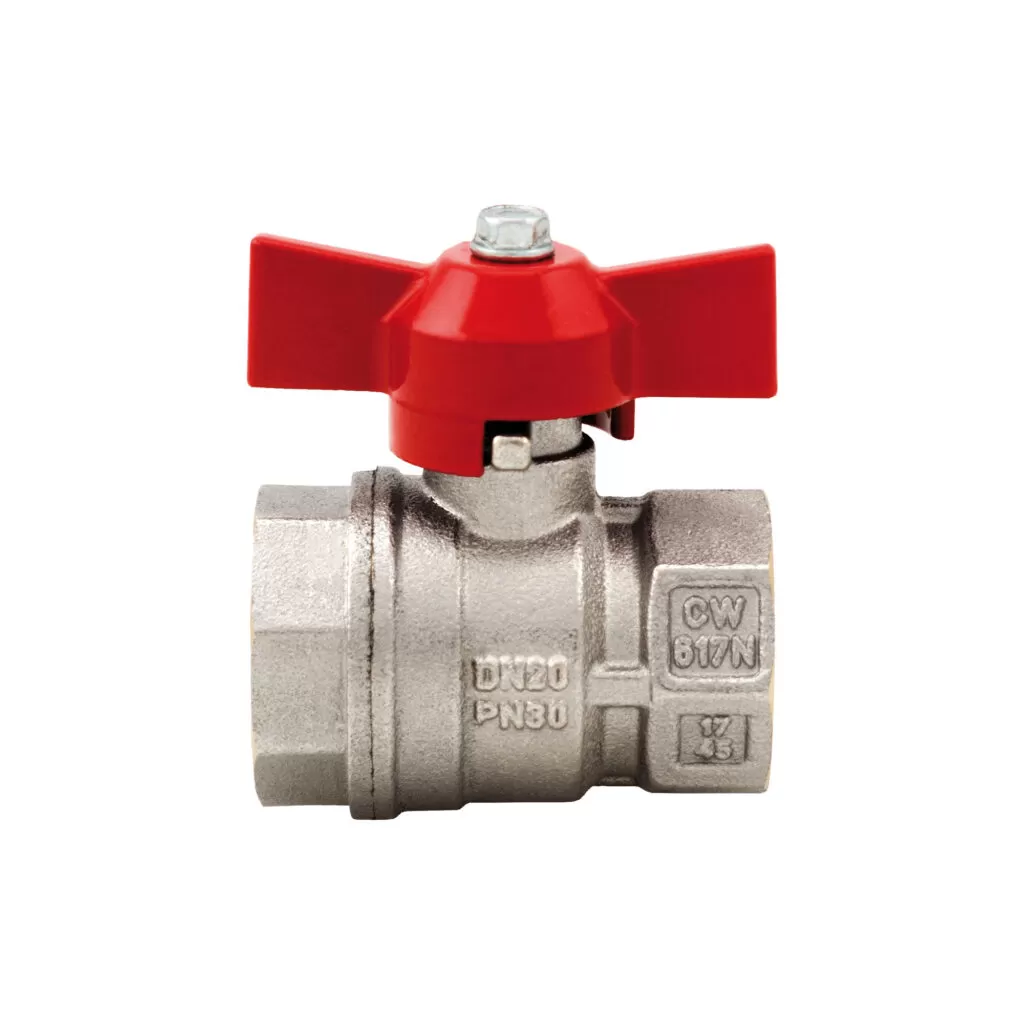

Van được thiết kế với tay bướm bằng nhôm đúc sơn tĩnh điện đỏ, thân đồng mạ niken sáng bóng và bi mạ chrome cứng cáp, mang lại vẻ ngoài bền đẹp cùng tuổi thọ vượt trội. Đây là dòng van ren phổ biến, lắp đặt nhanh, vận hành êm, đặc biệt phù hợp cho hệ thống yêu cầu lưu lượng vừa.

Cấu tạo tổng quan

Cấu tạo của ITAP Vienna DN25 được chia thành ba cụm chính: thân van, bộ phận đóng mở và tay điều khiển. Thân van chế tạo từ hợp kim đồng CW617N, phủ lớp mạ niken để tăng khả năng chống ăn mòn, đặc biệt hữu ích trong môi trường nước có độ pH không ổn định.

Bi van bằng đồng mạ chrome có bề mặt sáng mịn, hạn chế bám cặn, giúp thao tác xoay nhẹ nhàng. Hai vòng gioăng làm kín PTFE (Teflon) chịu nhiệt, chống rò rỉ và bảo đảm độ kín khít trong suốt vòng đời van. Ngoài ra, trục van đồng thau CW614N có hai vòng O-ring cao su NBR và Viton®, bảo vệ tuyệt đối khỏi rò nước dọc trục.

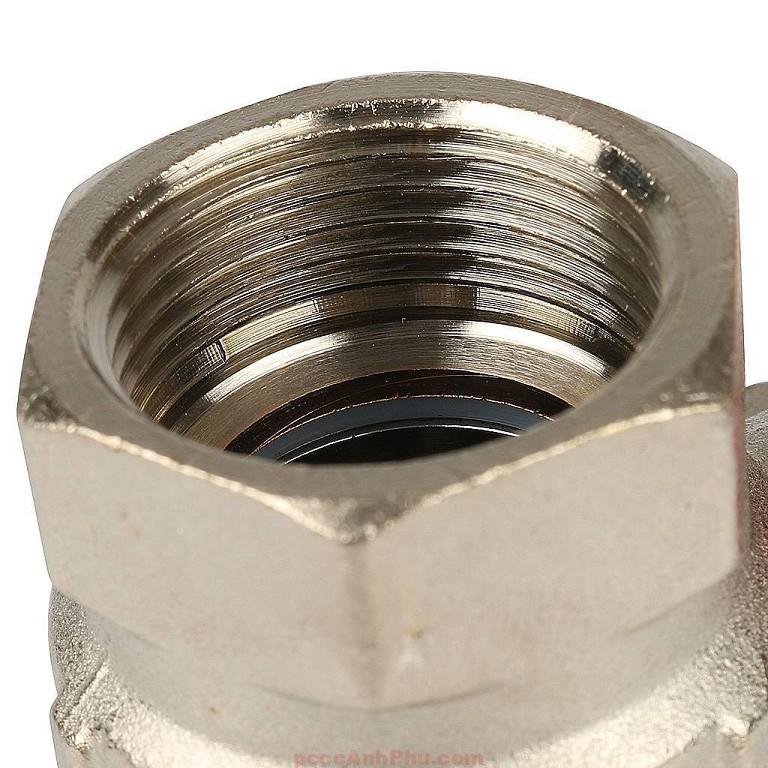

Tay bướm nhôm đúc tĩnh điện cho cảm giác cứng cáp khi thao tác. Kết cấu ren chuẩn ISO 228 tương thích hoàn toàn với hệ thống ống ren BSP tại Việt Nam, giúp lắp đặt dễ dàng và an toàn.

Nguyên lý hoạt động

Van ITAP Vienna DN25 hoạt động theo nguyên lý đóng mở bằng bi xoay một phần tư vòng (90°). Khi tay bướm nằm song song đường ống, bi bên trong quay để mở lối thông hoàn toàn cho dòng nước. Khi xoay vuông góc, bi chặn kín, dòng chảy bị dừng lại.

Thiết kế bi có lỗ thông full bore cho phép lưu lượng đi qua đạt gần 100% tiết diện ống, giảm tối đa tổn thất áp lực. Cơ chế hai chiều giúp van có thể lắp ở bất kỳ hướng nào, thuận lợi cho thi công tại công trình nhỏ hẹp hoặc vị trí giới hạn.

Với khả năng chịu áp tối đa 30 bar, Vienna DN25 đảm bảo an toàn trong các hệ thống chịu tải áp suất lớn như đường ống máy bơm hoặc hệ thống nước trung tâm.

Ưu điểm nổi bật

Van ITAP 118 Vienna DN25 nổi bật ở độ bền cao, khả năng chống rò tuyệt đối và tính ổn định lâu dài. Thân van mạ niken giúp bảo vệ bề mặt khỏi gỉ sét, giữ vẻ sáng bóng trong điều kiện ẩm. Tay nhôm đúc nhẹ, chắc và chống ăn mòn tốt, phù hợp môi trường ngoài trời hoặc khu vực kỹ thuật.

Gioăng PTFE giúp bi van đóng mở nhẹ nhàng, không gây tiếng ồn, không cần tra dầu mỡ bảo trì. Sản phẩm đạt nhiều chứng chỉ quốc tế như CE, WRAS, EAC – khẳng định chất lượng theo tiêu chuẩn châu Âu.

Vienna DN25 còn có ưu thế ở cấu trúc gọn gàng, dễ lắp vào hệ thống có không gian hẹp. Đây là model được nhiều kỹ sư chọn để lắp đặt cùng đồng hồ nước, thiết bị đo áp, hoặc van nhánh phụ trong hệ thống dân dụng và thương mại.

Ứng dụng trong hệ thống PCCC

Trong các hệ thống phòng cháy chữa cháy, van ITAP Vienna DN25 thường được bố trí ở vị trí điều tiết nhánh phụ, van xả kiểm tra áp lực hoặc cấp nước cho đồng hồ đo lưu lượng. Với kích thước 1 inch, van cho phép dòng nước đi qua ổn định và đóng kín tuyệt đối khi cần ngắt hệ thống.

Chất liệu đồng mạ niken giúp van chống oxy hóa trong môi trường ẩm của phòng bơm PCCC. Độ kín của gioăng PTFE giúp giữ áp lực ổn định trong đường ống, giảm nguy cơ rò rỉ – yếu tố quan trọng trong việc duy trì áp lực đầu ra của bơm chữa cháy.

Ngoài ra, van Vienna DN25 còn được sử dụng tại các cụm sprinkler, tủ chữa cháy hoặc các nhánh cấp phụ, nơi cần van nhỏ gọn, nhẹ và dễ thao tác khi bảo dưỡng hệ thống.

Hướng dẫn lắp đặt và vận hành

Bước 1: Chuẩn bị ren ống sạch, không dính cặn bẩn hoặc dầu mỡ. Kiểm tra kỹ bề mặt ren của van để đảm bảo không bị sứt mẻ.

Bước 2: Quấn băng tan chuyên dụng vừa phải, tránh chồng quá nhiều lớp gây nứt ren. Khi dùng keo ren, chỉ bôi ở đầu ren, không để keo lọt vào lòng van.

Bước 3: Lắp van bằng tay, giữ thẳng trục với ống. Siết nhẹ bằng cờ lê đúng cỡ, không dùng lực vặn trực tiếp vào thân để tránh làm cong trục van.

Bước 4: Sau khi lắp, mở nhẹ van cho nước chảy thử. Quan sát các mối nối, nếu có rò, tháo ra vệ sinh và siết lại nhẹ hơn.

Bước 5: Khi vận hành, xoay tay bướm nhẹ 90°. Đảm bảo không vặn vượt quá hành trình tránh gãy trục. Nếu van ít sử dụng, nên xoay định kỳ để tránh kẹt bi do cặn nước.

Bước 6: Kiểm tra định kỳ mỗi 6 tháng để bảo đảm tay bướm hoạt động trơn tru, các vòng gioăng không lão hóa hoặc rò rỉ.

Gợi ý lựa chọn kích thước

Đối với các hệ thống có đường ống phi 34 mm, Vienna DN25 là kích thước tối ưu, mang lại lưu lượng ổn định và khả năng chịu áp cao. Trong trường hợp hệ thống yêu cầu lưu lượng lớn hơn, có thể chọn Vienna DN32. Còn nếu cần van phụ nhỏ hơn cho nhánh cấp, DN20 là lựa chọn hợp lý.

Van bi ITAP 118 Vienna DN25 là sự kết hợp hoàn hảo giữa độ bền cơ học, tính thẩm mỹ và sự tin cậy. Sản phẩm thể hiện rõ tiêu chuẩn kỹ thuật Italy trong từng chi tiết, xứng đáng là lựa chọn hàng đầu cho hệ thống cấp nước, khí nén và đặc biệt là ứng dụng trong PCCC hiện đại.
