Van bi đồng ITAP 290 DN20

Van bi ITAP 290 DN20

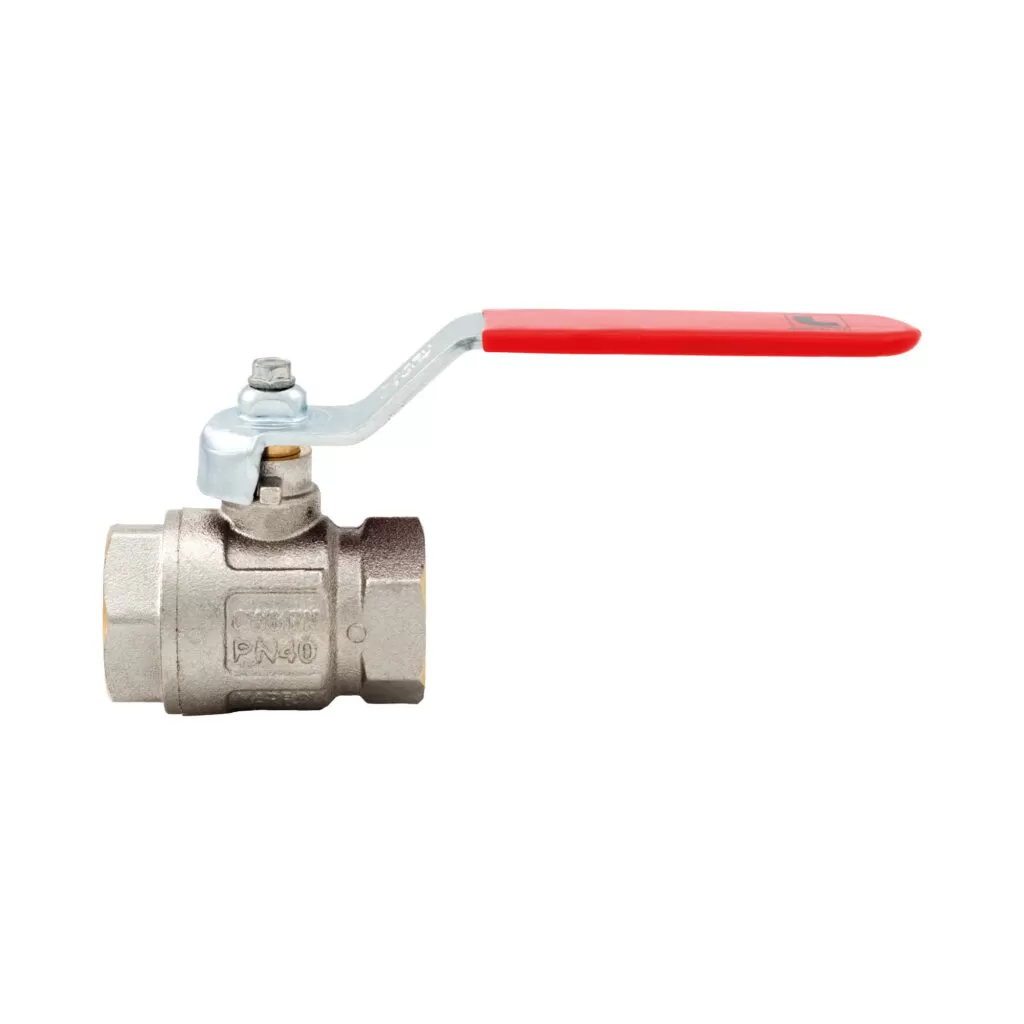

Van bi ITAP 290 DN20 là dòng van đồng mạ niken cao cấp của hãng ITAP – Italy, được thiết kế cho các hệ thống nước, khí nén, công nghiệp nhẹ và hệ thống PCCC dân dụng. Van có kích thước danh nghĩa DN20 (3/4 inch), kết nối ren trong F-F, tay gạt thép phẳng bọc nhựa đỏ, chịu áp suất làm việc tối đa 40 kg/cm² và nhiệt độ tới 150°C.

Dòng ITAP 290 được sản xuất tại Brescia, Italy – trung tâm cơ khí chính xác của châu Âu. Với thiết kế chắc chắn, độ kín tuyệt đối và khả năng chịu áp cao, DN20 là lựa chọn tiêu chuẩn cho các hệ thống cần lưu lượng lớn, thao tác nhanh, đặc biệt trong cụm cấp nước chữa cháy và trạm bơm PCCC.

Cấu tạo và vật liệu chế tạo

Thân van được đúc từ hợp kim đồng CW617N và phủ lớp mạ niken sáng bóng bằng công nghệ điện phân, giúp tăng độ cứng, chống oxy hóa và giữ bề mặt luôn sáng trong môi trường ẩm hoặc có phèn. Phần bi van làm bằng đồng mạ crôm có độ bóng cao, xoay nhẹ và kín tuyệt đối khi đóng.

Trục van chế tạo từ đồng CW614N cứng và chịu lực tốt, gắn với tay gạt qua vít thép mạ kẽm. Hệ thống làm kín sử dụng gioăng PTFE (Teflon) chịu nhiệt và hóa chất, kết hợp cùng vòng đệm NBR giúp ngăn rò rỉ trục. Tay gạt thép phẳng ITAP.084 được bọc nhựa đỏ giúp cách nhiệt và tăng độ bám tay khi thao tác.

Hai đầu ren trong BSP (ISO 228) tương thích với ống thép, đồng, inox hoặc nhựa PVC ren tiêu chuẩn. Cấu trúc thân ngắn, lỗ thông full-flow, giúp giảm tổn thất áp và đảm bảo lưu lượng tối đa khi vận hành.

Nguyên lý hoạt động

Van bi ITAP 290 DN20 hoạt động theo cơ chế xoay 90°, điều khiển đóng mở nhanh bằng tay gạt. Khi tay gạt song song với ống là trạng thái mở, cho phép dòng chảy đi qua toàn phần; khi vuông góc là đóng kín, ngắt dòng ngay lập tức. Cơ cấu bi mạ crôm giúp thao tác nhẹ và không kẹt dù chịu áp cao.

DN20 là kích thước phổ biến trong hệ thống cấp nước trung áp và đường nhánh của trạm chữa cháy. Nhờ lỗ thông full-bore, van đảm bảo dòng nước đi qua không bị co thắt, giảm hiện tượng rung và tiếng ồn trong ống.

Với cấu trúc tay gạt phẳng bọc nhựa, van có thể thao tác dễ dàng bằng một tay, an toàn cả khi làm việc ở nhiệt độ cao hoặc môi trường ẩm ướt.

Ưu điểm nổi bật

1. Độ kín tuyệt đối: Cấu tạo bi mạ crôm và gioăng PTFE kép giúp ngăn rò rỉ hoàn toàn trong áp suất 40 bar. Cơ chế ép tự điều chỉnh theo nhiệt độ giúp duy trì độ kín ổn định lâu dài.

2. Tay gạt phẳng bọc nhựa: Thiết kế tay gạt ITAP.084 giúp cách nhiệt, chống trơn trượt và chịu va đập tốt. Lớp nhựa đỏ giữ màu bền, dễ nhận biết vị trí van trong khu vực kỹ thuật PCCC.

3. Lưu lượng lớn – tổn thất áp thấp: Lỗ thông full-flow giữ tiết diện dòng chảy tối đa, rất thích hợp với tuyến ống cấp chính hoặc cụm van bơm chữa cháy cần lưu lượng ổn định.

4. Chống ăn mòn và oxy hóa: Lớp niken dày bảo vệ bề mặt khỏi muối, nước phèn, hoặc hơi dầu. Van vẫn vận hành êm sau nhiều năm mà không cần bảo dưỡng phức tạp.

5. Sản xuất tại Italy – đạt chuẩn EN13828: Mỗi van được thử kín nước, thử áp suất gấp đôi áp làm việc, đảm bảo 100% sản phẩm đạt tiêu chuẩn xuất xưởng.

Ứng dụng trong hệ thống PCCC và công nghiệp

Trong hệ thống PCCC, ITAP 290 DN20 được lắp tại đường cấp chính, nhánh test áp, và cụm đồng hồ đo áp lực. Tay gạt phẳng cho phép thao tác nhanh, dễ đóng ngắt trong tình huống khẩn cấp. Độ kín cao giúp giữ áp ổn định trong toàn hệ thống.

Trong ngành công nghiệp, DN20 được sử dụng trong hệ thống khí nén, dầu nhẹ, nước làm mát, hoặc dây chuyền sản xuất có áp lực trung bình. Vật liệu mạ niken giúp van hoạt động ổn định trong môi trường có hơi ẩm, hóa chất nhẹ hoặc dung môi trung tính.

Ở dân dụng, van DN20 thường được dùng trong đường tổng cấp nước, bình nước nóng, máy rửa công nghiệp hoặc hệ thống tưới phun tự động. Thiết kế nhỏ gọn, thao tác nhanh giúp dễ bảo trì và vận hành an toàn.

Hướng dẫn lắp đặt và bảo trì

Trước khi lắp đặt, làm sạch đầu ren và đảm bảo ống không có dị vật. Quấn băng keo PTFE đều tay theo chiều ren, siết chặt vừa đủ bằng cờ-lê. Không siết quá mạnh để tránh nứt thân đồng. Khi tay gạt song song với ống là mở, vuông góc là đóng kín.

Sau khi lắp, tiến hành thử áp lực bằng nước để kiểm tra độ kín. Đối với hệ thống PCCC, nên thao tác đóng mở định kỳ để tránh tình trạng kẹt bi do cặn bẩn. Trong môi trường ngoài trời, bôi lớp dầu chống rỉ nhẹ lên tay gạt để duy trì màu sơn và độ bền cơ học.

Khi cần bảo trì, van có thể tháo nhanh nhờ cấu trúc ren trong F-F. Chỉ cần vệ sinh bằng khăn mềm, không dùng hóa chất mạnh. Thay gioăng PTFE hoặc vòng NBR khi có dấu hiệu rò rỉ để đảm bảo van luôn hoạt động ở trạng thái tối ưu.

Với độ kín cao, tay gạt bền và vật liệu chất lượng châu Âu, van bi ITAP 290 DN20 (F-F) là lựa chọn đáng tin cậy cho hệ thống nước, khí nén, và PCCC dân dụng. Giá tham khảo khoảng 210.000 đ/chiếc, nhập khẩu chính hãng, kèm chứng nhận CO–CQ từ ITAP Italy.
