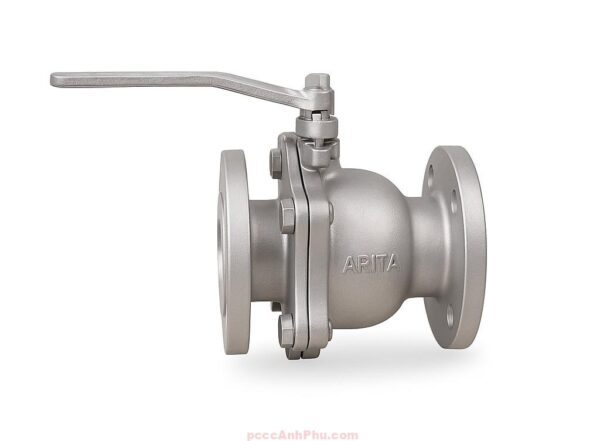

Van bi gang Arita ARV-800FE(J) DN200

Giới thiệu dòng van bi gang ARV-800FE(J) DN200

Van bi ARV-800FE(J) DN200 là model kích thước lớn thuộc dòng van tay gạt 2 mảnh (2PC), thân gang FC200, kết nối bích JIS10K. Sản phẩm được thiết kế cho hệ thống cấp nước, công nghiệp và đặc biệt là các tuyến ống chính trong trạm bơm chữa cháy, nơi yêu cầu lưu lượng lớn và độ kín tuyệt đối.

Với khả năng chịu áp suất làm việc 16 bar, bi inox SUS304 và seat PTFE chịu nhiệt, van vận hành ổn định, thao tác nhẹ và độ bền cao. Đây là lựa chọn tiêu chuẩn cho các công trình hạ tầng và hệ thống PCCC quy mô lớn.

Cấu tạo tổng quan của van bi ARITA ARV-800FE(J) DN200

Van bi gang DN200 được chế tạo theo cấu trúc 2PC gồm thân và nắp ghép bulông chắc chắn, giúp bảo dưỡng và thay thế dễ dàng. Thân gang đúc FC200 dày, phủ sơn epoxy chống gỉ dày màu xanh đặc trưng của ARITA, đảm bảo khả năng chống ăn mòn trong môi trường ẩm hoặc nước mặn nhẹ.

Bi inox SUS304 sáng bóng, gia công chính xác, giúp giảm ma sát và đóng kín tuyệt đối khi van ở trạng thái “off”. Seat PTFE chịu nhiệt, mềm dẻo, không biến dạng khi thay đổi áp suất, đảm bảo độ kín lâu dài. Tay gạt mạ kẽm có khóa định vị, giúp vận hành an toàn, dễ nhận biết hướng đóng mở.

Các mặt bích gia công chuẩn JIS10K, tương thích hoàn toàn với hệ thống ống tiêu chuẩn Nhật Bản, Hàn Quốc và các hệ thống công nghiệp phổ biến tại Việt Nam.

Nguyên lý hoạt động

Van hoạt động dựa trên cơ chế quay bi 90° quanh trục. Khi tay gạt song song với đường ống, lỗ bi trùng hướng dòng chảy, cho phép lưu chất đi qua tự do. Khi xoay tay gạt vuông góc, bi đóng kín, ngăn dòng nước tức thời – đảm bảo phản ứng nhanh và chính xác trong tình huống khẩn cấp.

Bi inox và seat PTFE có ma sát thấp, giúp thao tác nhẹ nhàng, không kẹt dính và duy trì độ kín ổn định sau thời gian dài sử dụng. Thiết kế 2PC cho phép tháo rời phần nắp để vệ sinh, thay gioăng mà không cần tháo toàn bộ van khỏi hệ thống.

Với kích thước DN200, van có thể được vận hành thủ công bằng tay gạt hoặc lắp thêm bộ điều khiển điện – khí nén, giúp đáp ứng nhu cầu tự động hóa trong trạm bơm hoặc nhà máy.

Ưu điểm nổi bật

Van ARV-800FE(J) DN200 có cấu trúc bền chắc, thân gang dày chịu áp cao và lớp sơn epoxy chống gỉ hiệu quả. Bi inox SUS304 không bị oxy hóa, seat PTFE kín khít giúp van không rò rỉ kể cả sau hàng nghìn chu kỳ vận hành.

Thiết kế bích JIS10K tiêu chuẩn giúp lắp đặt dễ dàng, tháo lắp nhanh, và tương thích với hầu hết hệ thống ống hiện nay. Cơ cấu 2PC thuận tiện cho bảo trì định kỳ mà không ảnh hưởng đến vận hành toàn hệ thống.

Van có thể kết hợp bộ điều khiển tự động để điều tiết lưu lượng, rất phù hợp cho các hệ thống công nghiệp và PCCC yêu cầu đóng mở từ xa hoặc tích hợp giám sát trung tâm.

Ứng dụng trong hệ thống PCCC và công nghiệp

Van bi ARV-800FE(J) DN200 là lựa chọn tiêu chuẩn cho tuyến ống chính của trạm bơm chữa cháy, hệ thống phân phối nước cứu hỏa, và đường cấp nước kỹ thuật. Kích thước lớn cho phép lưu lượng cao, đảm bảo áp lực ổn định cho toàn mạng lưới PCCC.

Trong công nghiệp, van DN200 được sử dụng trong hệ thống cấp nước, xử lý nước thải, HVAC, hóa chất nhẹ, và nhà máy thực phẩm. Cấu trúc đơn giản, độ bền cơ học cao và khả năng kín tuyệt đối giúp giảm rò rỉ và tổn thất áp suất trên đường ống dài.

Với thao tác đóng mở chỉ 1/4 vòng, van đảm bảo phản ứng tức thì – một yếu tố quan trọng trong các ứng dụng an toàn và vận hành khẩn cấp của hệ thống chữa cháy.

Hướng dẫn lắp đặt và vận hành

Khi lắp đặt van DN200, cần đảm bảo hai mặt bích song song, sử dụng gioăng làm kín đúng tiêu chuẩn JIS10K và siết bulông chéo đều lực. Không siết lệch hoặc quá mạnh để tránh nứt thân gang. Sau khi lắp, tiến hành thử áp lực nước để kiểm tra rò rỉ.

Trong vận hành, tay gạt cần được cố định ở trạng thái mở hoặc đóng để tránh rung động gây tự xoay. Định kỳ 6–12 tháng kiểm tra tình trạng seat PTFE, trục van và lớp sơn epoxy bên ngoài để duy trì độ bền lâu dài.

Khi bảo trì, chỉ cần tháo nắp 2PC để vệ sinh hoặc thay gioăng, không cần tháo toàn bộ van khỏi hệ thống – giúp tiết kiệm thời gian và đảm bảo hoạt động liên tục của mạng lưới PCCC và công nghiệp.

Lưu ý khi lựa chọn giữa các model ARV cùng dòng

So với các model nhỏ hơn như DN80, DN100 hay DN125, ARV-800FE(J) DN200 có lưu lượng lớn hơn, thích hợp cho tuyến ống chính và trạm bơm trung tâm. Nếu yêu cầu áp suất cao hơn 16 bar, có thể chọn dòng ARV-801FE PN25 hoặc ARV-300FE bằng inox.

DN200 thường là kích thước dùng cho mạng lưới cấp nước chính hoặc đường phân phối của hệ thống PCCC lớn. Các kích thước DN80–DN150 phù hợp hơn cho nhánh phụ và khu vực điều tiết lưu lượng.

Thương hiệu ARITA – thành viên của tập đoàn AVK Malaysia – nổi tiếng với chất lượng ổn định, độ kín cao và tuổi thọ vượt trội. Dòng ARV-800FE(J) DN200 là lựa chọn lý tưởng cho các dự án công nghiệp, hạ tầng và hệ thống PCCC hiện đại đòi hỏi độ tin cậy cao nhất.
