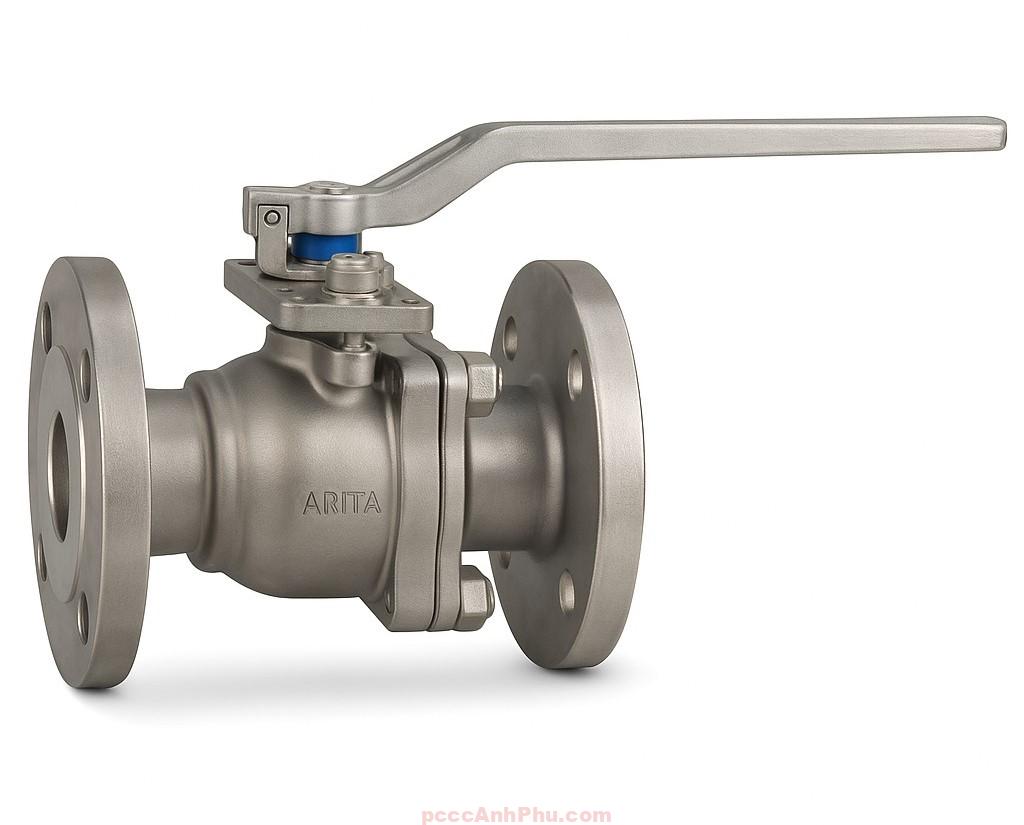

Van bi inox Arita ARV-100FE(J) DN125

Giới thiệu dòng van bi inox ARV-100FE(J) DN125

Van bi inox ARV-100FE(J) DN125 là dòng van tay gạt 2PC có kết nối bích tiêu chuẩn JIS10K, thân và nắp được chế tạo từ inox CF8/CF8M chất lượng cao. Với bi inox SUS304 và seat PTFE kín khít, van có khả năng chịu áp lực 16 bar, vận hành nhẹ, chống ăn mòn và đảm bảo độ kín tuyệt đối trong môi trường nước, khí, dầu và hơi nóng.

DN125 là kích thước trung lớn, thường được dùng trong các tuyến phân phối chính của hệ thống cấp nước và PCCC, nơi cần lưu lượng lớn, thao tác nhanh và độ tin cậy cao trong vận hành.

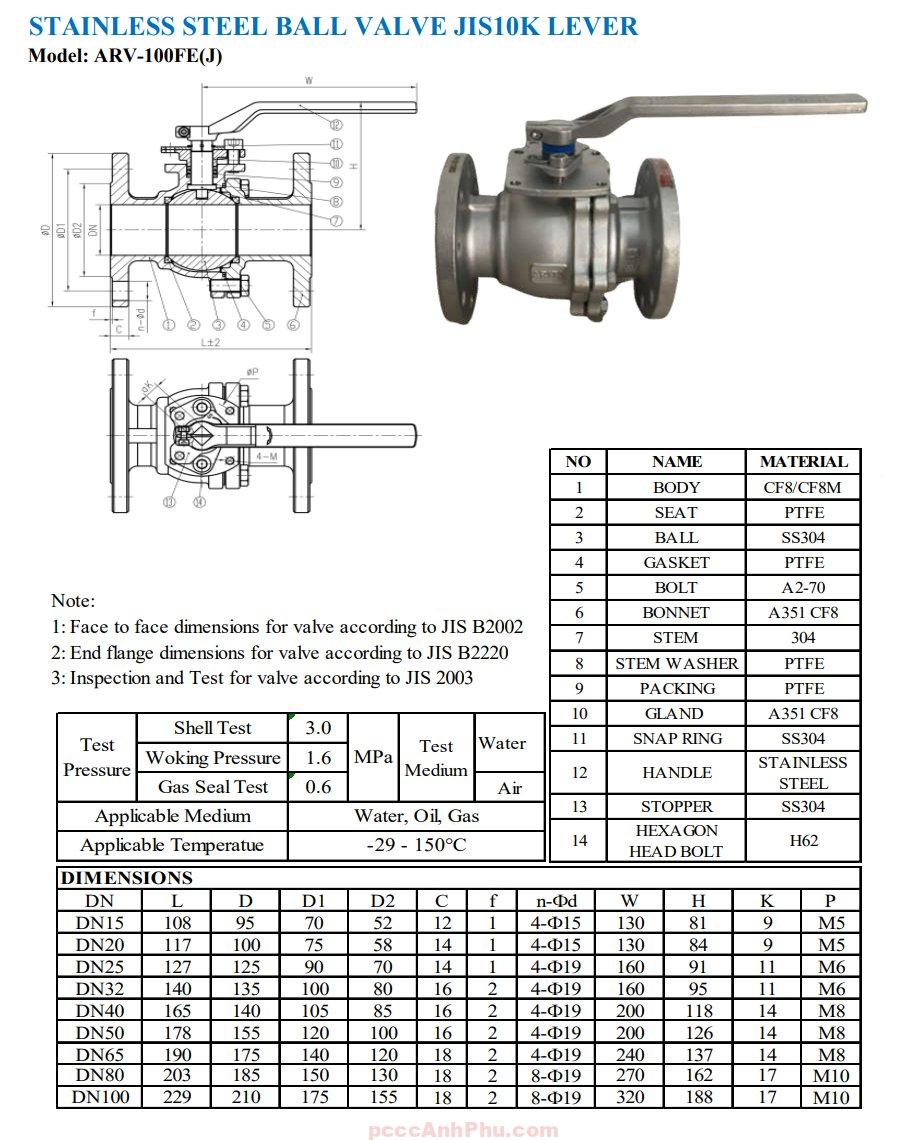

Cấu tạo tổng quan của van bi ARITA ARV-100FE(J) DN125

Van bi DN125 được chế tạo theo cấu trúc 2 mảnh (2PC), gồm thân, nắp, bi inox, seat PTFE và tay gạt inox. Thân van bằng inox CF8/CF8M dày, có khả năng chịu lực cao, chống oxy hóa tốt và không bị ảnh hưởng bởi hóa chất nhẹ. Các mặt bích được tiện đúng chuẩn JIS10K, đảm bảo khớp kín và chắc chắn khi lắp đặt.

Bi inox SUS304 bóng mịn giúp dòng lưu chất chảy êm, giảm ma sát, hạn chế tổn thất áp suất. Seat PTFE mềm, chịu nhiệt tốt, giúp van kín hoàn toàn khi đóng. Tay gạt inox có cơ cấu khóa định vị, giúp vận hành an toàn và tránh thao tác nhầm trong quá trình sử dụng.

Cấu trúc 2PC cho phép tháo riêng phần nắp để bảo dưỡng hoặc thay seat nhanh chóng mà không cần tháo toàn bộ van khỏi hệ thống – thuận tiện cho công tác bảo trì định kỳ trong nhà máy hoặc trạm bơm.

Nguyên lý hoạt động

Van hoạt động theo nguyên lý quay bi 90° quanh trục. Khi tay gạt song song với đường ống, lỗ bi trùng hướng dòng chảy, cho phép lưu chất đi qua tự do. Khi xoay tay gạt vuông góc, bi đóng kín, chặn hoàn toàn dòng nước, đảm bảo phản ứng tức thì khi cần đóng ngắt khẩn cấp.

Nhờ seat PTFE và bi inox có độ nhẵn cao, ma sát thấp, thao tác nhẹ nhàng và đảm bảo độ kín tuyệt đối sau hàng nghìn chu kỳ vận hành. Cấu tạo đơn giản, ít chi tiết chuyển động giúp van bền và dễ bảo dưỡng trong thời gian dài sử dụng.

Van có thể kết hợp bộ điều khiển điện hoặc khí nén để vận hành tự động, đặc biệt phù hợp với hệ thống PCCC hoặc dây chuyền công nghiệp cần giám sát tập trung.

Ưu điểm nổi bật

Dòng ARV-100FE(J) DN125 nổi bật nhờ cấu trúc bền chắc, vật liệu inox toàn phần chống gỉ, chịu ăn mòn, chịu nhiệt tốt và kín tuyệt đối. Bi inox SUS304 giảm ma sát, seat PTFE chịu nhiệt đến 150°C và giữ độ kín hoàn hảo. Tay gạt inox nguyên khối chắc chắn, thao tác nhẹ và có khóa an toàn.

Thiết kế bích JIS10K giúp lắp đặt nhanh, dễ bảo trì, tương thích với hệ thống ống công nghiệp hiện có. Van có thể sử dụng trong điều kiện áp lực cao, môi trường nước muối nhẹ hoặc khu vực có độ ẩm cao mà không bị oxy hóa.

Cấu trúc 2PC mang lại khả năng bảo dưỡng nhanh chóng, thay seat hoặc vệ sinh dễ dàng mà không cần tháo rời đường ống, đảm bảo hệ thống hoạt động liên tục và ổn định.

Ứng dụng trong hệ thống PCCC và công nghiệp

Van bi inox ARV-100FE(J) DN125 được sử dụng phổ biến trong hệ thống PCCC, đặc biệt tại tuyến ống chính hoặc đầu ra của trạm bơm chữa cháy. Với thao tác 1/4 vòng, van cho phép đóng mở nhanh, đảm bảo lưu lượng lớn và áp lực ổn định trong toàn hệ thống.

Trong công nghiệp, DN125 thường được lắp đặt trong hệ thống cấp nước, HVAC, xử lý nước thải, thực phẩm và hóa chất nhẹ. Với vật liệu inox CF8/CF8M, van hoạt động ổn định trong môi trường ăn mòn, hơi nóng hoặc ngoài trời.

Kích thước DN125 cũng thường được chọn cho các tuyến trung tâm của hệ thống cấp nước công nghiệp hoặc khu phức hợp có nhu cầu lưu lượng lớn.

Hướng dẫn lắp đặt và vận hành

Khi lắp đặt, căn chỉnh hai mặt bích song song, đặt gioăng đúng vị trí, siết bulông đều tay để tránh vênh hoặc nứt thân inox. Sau khi lắp, thử áp lực để kiểm tra độ kín trước khi đưa vào vận hành chính thức.

Khi vận hành, xoay tay gạt inox song song hoặc vuông góc với đường ống để mở hoặc đóng. Không nên dùng vật cứng hoặc lực quá mạnh để thao tác. Định kỳ 6–12 tháng kiểm tra seat PTFE, trục và tay gạt để duy trì hiệu suất ổn định.

Khi cần bảo dưỡng, tháo phần nắp 2PC để vệ sinh hoặc thay seat mà không cần tháo toàn bộ van khỏi hệ thống – giải pháp tiết kiệm thời gian và chi phí cho các nhà máy hoặc trạm bơm PCCC.

Lưu ý khi lựa chọn giữa các model ARV cùng dòng

So với dòng ARV-800FE(J) thân gang, ARV-100FE(J) DN125 có ưu thế vượt trội về khả năng chịu ăn mòn, chịu nhiệt và độ kín. Nếu hệ thống yêu cầu áp suất cao hơn, có thể chọn model ARV-101FE PN25 bằng inox dày hơn hoặc dòng ARV-300FE chuyên dụng cho áp cao.

DN125 thường được dùng trong tuyến ống chính, trong khi DN80 – DN100 phù hợp với nhánh phân phối. Các kích thước DN150 – DN200 được lựa chọn cho đường ống lớn và trạm bơm trung tâm.

Thương hiệu ARITA thuộc tập đoàn AVK Malaysia nổi tiếng về độ bền, độ kín và chất lượng hoàn thiện. Dòng ARV-100FE(J) DN125 là lựa chọn tối ưu cho các công trình công nghiệp và PCCC hiện đại, đòi hỏi hiệu suất vận hành cao và tuổi thọ lâu dài.
