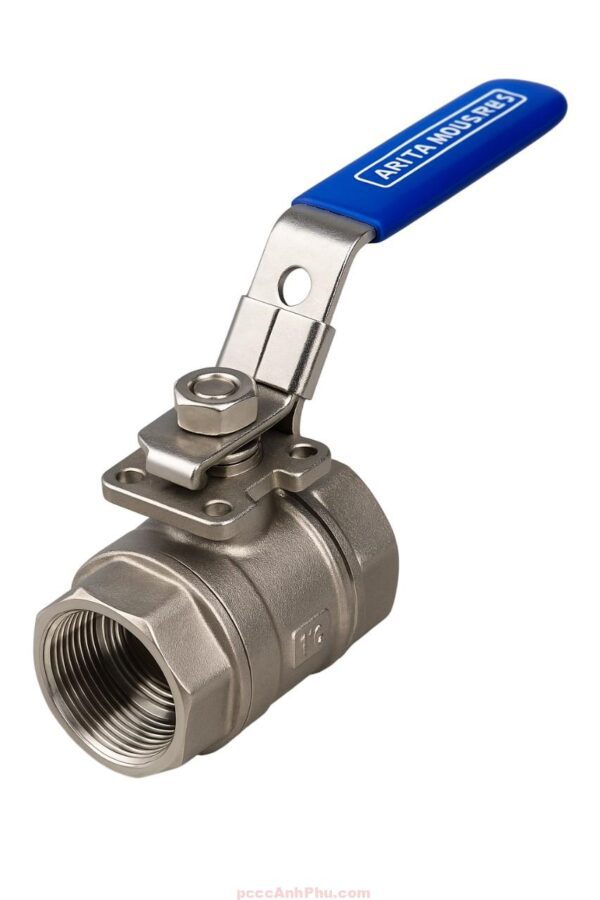

Van bi inox Arita ARV-100SE-2PC DN32

Giới thiệu van bi inox ARV 100SE-2PC DN32

Van bi inox ARV 100SE-2PC DN32 là dòng van tay gạt thân hai mảnh áp lực cao của hãng ARV, được chế tạo hoàn toàn từ inox CF8 (AISI 304), chịu áp lực làm việc tới 1000 WOG (≈ 69 bar). Với kích thước DN32 (1¼ inch), đây là model mang lại cân bằng lý tưởng giữa lưu lượng lớn và khả năng chịu áp, phù hợp cho cả hệ thống công nghiệp và phòng cháy chữa cháy (PCCC). Cấu trúc hai mảnh (2-PC body) cho phép tháo lắp, vệ sinh và thay seat dễ dàng mà vẫn đảm bảo độ kín tuyệt đối sau nhiều năm sử dụng.

Van được sản xuất theo tiêu chuẩn ASME B16.34, kiểm định rò rỉ theo API 598, và có tùy chọn kết nối ren BSPT hoặc NPT. Cấu trúc full bore giúp lưu lượng đi qua tối đa, trong khi bi inox 316 mài bóng và seat R-PTFE chịu nhiệt cao đảm bảo thao tác nhẹ, kín hai chiều và bền bỉ với thời gian.

Cấu tạo và vật liệu

Van ARV DN32 được đúc hai mảnh bằng inox CF8 (AISI 304), dày, cứng và chống ăn mòn trong mọi môi trường. Bi van và trục bằng inox 304/316 được gia công bóng gương bằng CNC, giúp giảm ma sát khi đóng mở, đồng thời tăng độ bền và độ kín. Seat PTFE hoặc R-PTFE chịu nhiệt đến 180 °C, đàn hồi cao, ngăn rò rỉ tuyệt đối trong cả hai chiều dòng chảy.

Tay gạt inox phủ nhựa xanh cách nhiệt, có chỉ thị rõ ràng hướng đóng/mở, giúp thao tác nhanh và an toàn. Cấu trúc chống bật trục (blow-out proof stem) ngăn tuột trục khi có áp ngược đột ngột. Thân van có pad ISO 5211, cho phép lắp bộ điều khiển điện hoặc khí nén dễ dàng nếu cần chuyển sang vận hành tự động.

• Thân van: Inox CF8 (304) – đúc hai mảnh, chịu áp 1000 WOG.
• Bi van: Inox 304/316 – bóng gương, giảm ma sát, chống rỗ pitting.
• Seat: PTFE / R-PTFE – kín hai chiều, chịu nhiệt 180 °C.
• Trục van: Inox 304 – packing graphite + PTFE, ngăn rò khí.
• Tay gạt: Inox phủ nhựa xanh – bền, cách nhiệt, thao tác nhẹ.
• Kết nối: Ren BSPT / NPT – tiêu chuẩn DIN 259 / ISO 228 Class A.

Toàn bộ chi tiết được lắp ghép chính xác bằng bulông inox, có đệm graphite chịu nhiệt và gioăng PTFE tại vị trí thân nối. Cấu trúc này giúp van có thể chịu được áp lực và nhiệt độ cao liên tục mà không giảm độ kín.

Nguyên lý hoạt động

Van bi inox ARV DN32 hoạt động theo nguyên lý xoay bi 90°. Khi tay gạt song song với thân van, bi mở hoàn toàn, cho phép dòng chảy đi qua mà không bị giảm tiết diện. Khi xoay tay gạt vuông góc, bi chặn kín, seat PTFE ép sát bi để ngăn rò rỉ. Cơ cấu đóng mở ¼ vòng giúp van vận hành nhanh và chính xác.

Thiết kế full port giúp lưu lượng đạt tối đa, giảm tổn thất áp và hạn chế xâm thực. Cấu trúc thân hai mảnh tăng cường khả năng phân bố áp lực đều trên toàn thân van, hạn chế nứt hoặc biến dạng khi làm việc trong điều kiện áp suất cao. Trục van có packing graphite giúp vận hành êm và bền ngay cả khi nhiệt độ tăng đột ngột.

Van có thể làm việc liên tục trong dải nhiệt −29 ~ 180 °C và áp suất tối đa 69 bar. Đây là điều kiện hoàn hảo cho các hệ thống yêu cầu an toàn, độ bền và khả năng phản hồi nhanh.

Ưu điểm nổi bật

ARV 100SE-2PC DN32 được đánh giá là một trong những model van ren inox đáng tin cậy nhất trên thị trường nhờ nhiều ưu điểm vượt trội:

• Chịu áp cao: 1000 WOG (~69 bar), gấp đôi chuẩn PN40 thông thường.
• Độ kín hoàn hảo: Seat PTFE đàn hồi, chống rò rỉ tuyệt đối hai chiều.
• Thân hai mảnh: Dễ bảo trì, vệ sinh và thay seat mà không tháo ống.
• Kháng ăn mòn tuyệt đối: Toàn thân inox CF8/CF8M phù hợp môi trường ẩm và nước muối.
• Thao tác nhanh: Tay gạt ¼ vòng, đóng mở tức thì và nhẹ tay.
• Tuổi thọ cao: Bi inox mài bóng, seat R-PTFE chịu nhiệt lâu dài.

So với DN25, phiên bản DN32 tăng lưu lượng khoảng 40%, thích hợp làm van tổng hoặc van khóa chính cho các tuyến ống trung áp. Thiết kế chắc chắn và kích thước vừa phải giúp DN32 dễ lắp đặt ngay cả trong không gian hẹp mà vẫn đảm bảo độ bền cơ học cao.

Ứng dụng trong hệ thống PCCC

Trong hệ thống phòng cháy chữa cháy, van bi inox ARV DN32 thường được sử dụng làm van khóa chính cho tuyến cấp nước hoặc nhánh nối tới manifold sprinkler. Nhờ áp lực làm việc 69 bar và seat PTFE kín hai chiều, van đảm bảo duy trì áp suất ổn định, không rò rỉ, giúp hệ thống luôn trong trạng thái sẵn sàng kích hoạt.

Vật liệu inox CF8 chống gỉ giúp van hoạt động bền trong môi trường ẩm hoặc khu vực hầm bơm. Tay gạt xoay ¼ vòng giúp thao tác khẩn cấp nhanh và an toàn. Cấu trúc hai mảnh hỗ trợ việc vệ sinh, bảo trì mà không ảnh hưởng đến đường ống chính – yếu tố quan trọng trong hệ thống PCCC vận hành liên tục.

Ngoài ra, DN32 còn được dùng cho hệ thống nước công nghiệp, khí nén, dầu thủy lực hoặc hơi nóng áp thấp. Cấu trúc chắc chắn và độ kín tuyệt đối giúp van duy trì hiệu suất dòng chảy ổn định và bền vững trong mọi điều kiện.

Hướng dẫn lắp đặt và vận hành

Trước khi lắp đặt, cần kiểm tra chuẩn ren của ống (BSPT hoặc NPT). Làm sạch đầu ren và quấn băng PTFE hoặc bôi keo chịu nhiệt. Siết đều tay, tránh lực quá mạnh để không gây nứt ren inox. Van nên được lắp ở vị trí dễ thao tác, tay gạt có không gian xoay đủ 90°.

Khi vận hành, tay gạt song song thân van là mở, vuông góc là đóng. Không xoay vượt quá 90° để tránh làm hư seat PTFE. Khi làm việc trong môi trường nhiệt cao, nên kiểm tra định kỳ lớp nhựa cách nhiệt tay gạt và độ kín của packing. Sau mỗi 6–12 tháng vận hành, nên vệ sinh seat và bi để đảm bảo hoạt động ổn định lâu dài.

Van bi inox ARV 100SE-2PC DN32 là lựa chọn lý tưởng cho các hệ thống PCCC, nước, hơi và dầu công nghiệp. Với cấu trúc thân hai mảnh, vật liệu inox toàn phần và khả năng chịu áp cực cao, sản phẩm mang đến độ tin cậy, an toàn và hiệu suất vượt trội trong mọi ứng dụng kỹ thuật.
