Van bi inox nối bích EM-Flow EMEBA-OSF DN15

Giới thiệu sản phẩm

Van bi inox nối bích điều khiển điện EMFLOW DN15 – EME003 là dòng van tự động cao cấp đến từ Đài Loan, được thiết kế để đóng mở dòng chảy bằng mô-tơ điện 220V. Với kích thước DN15 (½ inch), thân van inox 304 và mô-tơ điện EME003 mô-men xoắn 30Nm, sản phẩm hoạt động ổn định, kín tuyệt đối và có tuổi thọ cao.

Van phù hợp cho hệ thống nước sạch, PCCC, hóa chất nhẹ và các dây chuyền công nghiệp nhỏ. Cấu trúc full bore cho phép dòng chảy đi qua dễ dàng, không gây tổn thất áp lực. Mô-tơ đạt tiêu chuẩn chống thấm IP67, giúp vận hành an toàn cả trong nhà và ngoài trời.

EMFLOW DN15 – EME003 được chế tạo theo chuẩn ISO5211, đảm bảo tương thích với các hệ thống điều khiển tự động, PLC hoặc tủ điện trung tâm trong nhà máy.

Cấu tạo tổng quan

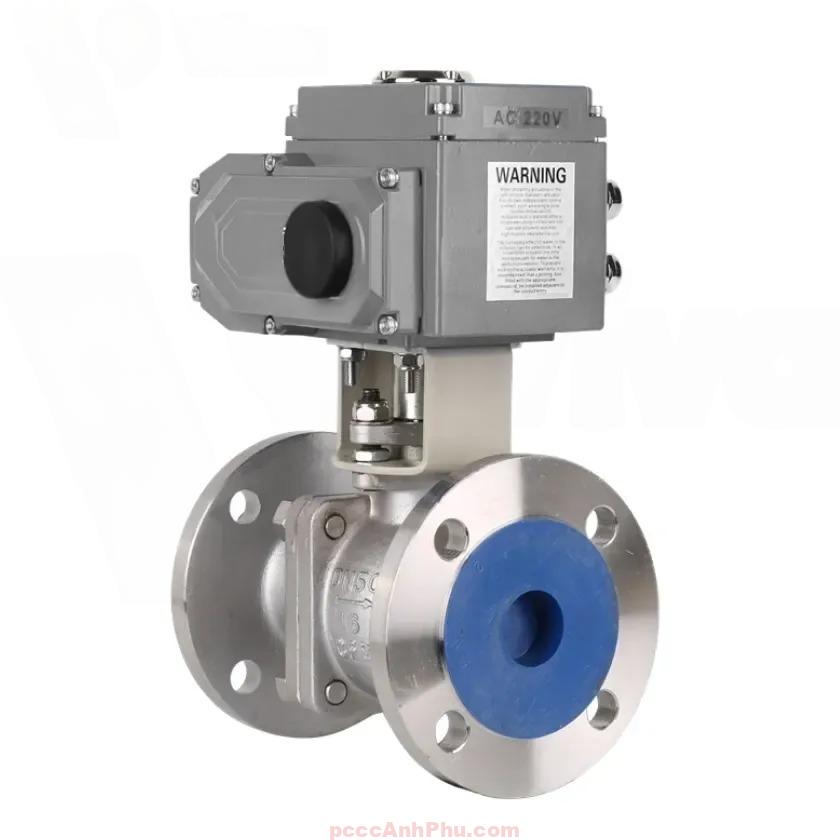

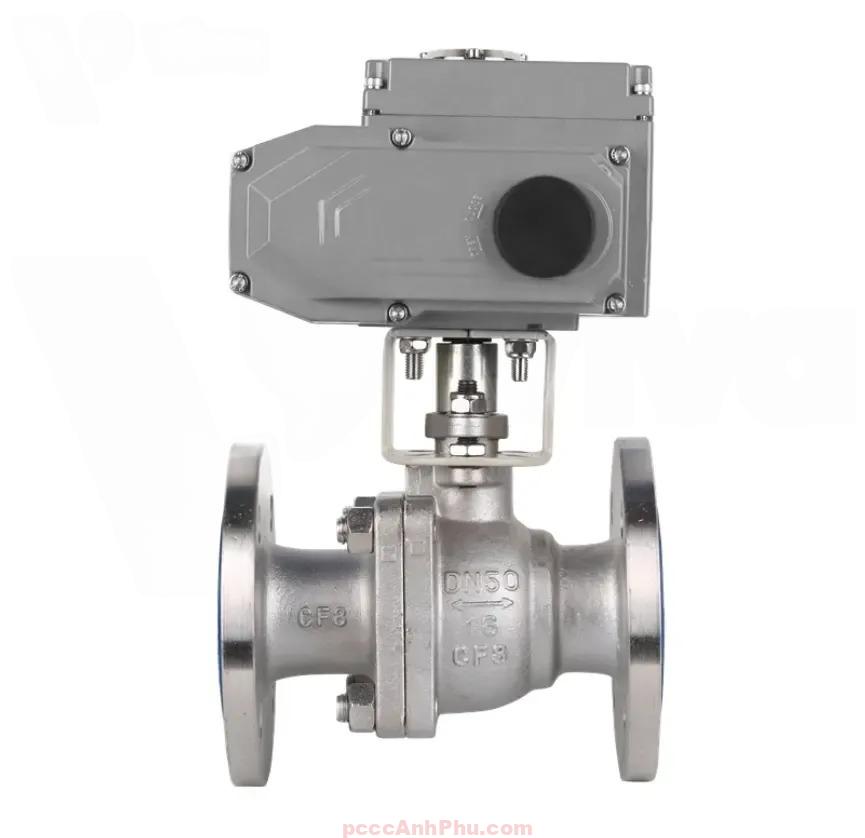

Van EMFLOW DN15 – EME003 gồm thân van bi inox 304 nối bích và bộ mô-tơ điện EME003. Thân van được đúc nguyên khối bằng thép không gỉ 304, chịu áp lực PN16, nhiệt độ làm việc –5 đến 180°C. Bề mặt bi đánh bóng giúp dòng chảy đi qua không bị cản trở, đồng thời tăng độ kín khi đóng.

Bi và trục quay được chế tạo từ inox 304 chống ăn mòn, hoạt động bền bỉ trong môi trường nước, hơi hoặc dung dịch trung tính. Gioăng làm kín PTFE (Teflon) chịu nhiệt cao, chống rò rỉ và giảm ma sát khi xoay.

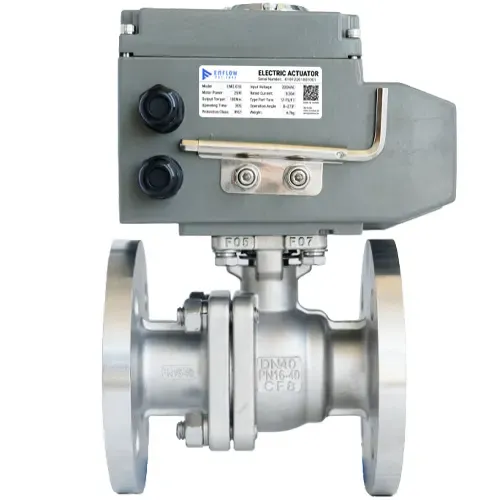

Bộ mô-tơ điện EME003 có vỏ hợp kim nhôm phủ epoxy chống ẩm, truyền động bằng bánh răng hành tinh thép tôi cứng, mô-men xoắn 30Nm – phù hợp với van bi DN15 đến DN25. Thiết kế chuẩn ISO5211 cho phép tháo lắp hoặc thay mô-tơ nhanh chóng.

Nguyên lý hoạt động

Van EMFLOW DN15 – EME003 hoạt động dựa trên cơ chế quay ¼ vòng (90°) của viên bi. Khi cấp nguồn điện, mô-tơ truyền lực qua trục trung gian để xoay viên bi, cho phép dòng chất lỏng đi qua hoặc bị chặn lại hoàn toàn.

Công tắc hành trình trong mô-tơ giúp giới hạn góc quay, đảm bảo van dừng chính xác ở vị trí mở hoặc đóng. Khi mất điện, người vận hành có thể sử dụng khóa cơ tích hợp để điều khiển thủ công.

Thời gian đóng mở trung bình 15 giây, đủ nhanh cho các hệ thống tự động hóa nhỏ. Bộ mô-tơ điện có rơ-le bảo vệ nhiệt, đảm bảo an toàn khi vận hành liên tục hoặc trong môi trường có nhiệt độ cao.

Ưu điểm nổi bật

Van bi inox EMFLOW DN15 – EME003 nổi bật ở độ bền và khả năng kín tuyệt đối. Toàn bộ thân, bi và trục bằng inox 304 chống ăn mòn hoàn toàn, duy trì hiệu suất ổn định dù làm việc trong môi trường ẩm, nước biển hoặc hóa chất nhẹ.

Gioăng PTFE đảm bảo khả năng làm kín lâu dài, chịu được nhiệt độ cao và không bị biến dạng. Mô-tơ EME003 nhỏ gọn nhưng mạnh mẽ, tiêu thụ điện thấp, ít bảo trì và có thể hoạt động trong điều kiện bụi hoặc ẩm nhờ cấp bảo vệ IP67.

Cấu trúc full bore giúp giảm tổn thất áp lực, tiết kiệm năng lượng cho bơm, đồng thời giữ dòng chảy ổn định. Van vận hành êm, tuổi thọ cao, phù hợp với các hệ thống đòi hỏi độ tin cậy và tính tự động hóa.

Ứng dụng trong hệ thống PCCC và công nghiệp

Van EMFLOW DN15 – EME003 được sử dụng trong các hệ thống cấp nước chữa cháy, đặc biệt ở các nhánh phụ hoặc tuyến điều khiển cục bộ. Việc đóng mở điện nhanh và chính xác giúp tối ưu hóa khả năng kiểm soát áp lực và đảm bảo an toàn cho hệ thống PCCC.

Trong công nghiệp, van thường được lắp tại các dây chuyền cấp nước, nước nóng, xử lý hóa chất nhẹ, thực phẩm và dược phẩm. Nhờ cấu trúc inox 304 và gioăng PTFE, van đảm bảo độ bền, vệ sinh và không gây ô nhiễm dòng chảy.

Sản phẩm cũng phù hợp cho các hệ thống điều hòa trung tâm, tòa nhà cao tầng, khu dân cư hoặc nhà máy nhỏ – nơi cần điều khiển tự động hóa mà không tốn diện tích lắp đặt.

Hướng dẫn lắp đặt và lựa chọn model phù hợp

Khi lắp đặt, cần vệ sinh mặt bích đường ống, loại bỏ tạp chất và dùng gioăng chịu nhiệt giữa hai mặt bích. Siết bulông đều tay theo hình sao để tránh lệch trục. Van nên được lắp theo phương ngang, mô-tơ hướng lên để dễ tản nhiệt và tránh đọng nước.

Đấu dây điện theo sơ đồ hướng dẫn của EMFLOW, đảm bảo nguồn 220V ổn định. Sau khi lắp đặt, nên vận hành thử vài chu kỳ để kiểm tra hành trình đóng mở và độ kín của van.

Với đường ống lớn hơn, có thể chọn các model EME005 (DN32–DN40) hoặc EME010 (DN65) để có mô-men xoắn cao hơn. Việc lựa chọn đúng mô-tơ giúp đảm bảo lực xoay phù hợp và kéo dài tuổi thọ mô-tơ điện.

Kết luận

Van bi inox nối bích điều khiển điện EMFLOW DN15 – EME003 là giải pháp tối ưu cho các hệ thống yêu cầu độ kín, độ bền và khả năng điều khiển tự động cao. Vật liệu inox 304, gioăng PTFE, mô-tơ điện IP67 và thiết kế full bore giúp van hoạt động bền bỉ, êm ái và hiệu quả trong thời gian dài.

EMFLOW DN15 – EME003 là lựa chọn lý tưởng cho kỹ sư, nhà thầu và đơn vị thi công trong lĩnh vực cấp nước, PCCC, HVAC và công nghiệp nhẹ. Thiết kế tinh gọn, vận hành ổn định và chi phí bảo trì thấp khiến sản phẩm trở thành một trong những dòng van điện inox đáng tin cậy nhất hiện nay.
