Van bi inox nối bích EM-Flow EMEBA-OSF DN50

Giới thiệu sản phẩm

Van bi inox nối bích điều khiển điện EMFLOW DN50 – EMEBA-OSF là thiết bị tự động cao cấp, được thiết kế để kiểm soát dòng chảy bằng mô-tơ điện. Với kích thước DN50 (2 inch), van thích hợp cho các hệ thống cấp nước, PCCC và công nghiệp cần độ kín tuyệt đối cùng khả năng vận hành ổn định lâu dài.

Sản phẩm được chế tạo hoàn toàn từ inox 304, có khả năng chống gỉ và chịu ăn mòn tốt trong môi trường ẩm, hóa chất hoặc nước biển. Bộ truyền động điện hoạt động ở điện áp 220V, mô-men xoắn mạnh mẽ, cho phép đóng mở nhẹ nhàng nhưng dứt khoát, không gây va đập thủy lực.

EMFLOW DN50 – EMEBA-OSF được sản xuất tại Đài Loan, đáp ứng tiêu chuẩn IP67 về chống nước và bụi, bảo đảm độ bền cơ học, độ tin cậy cao và tuổi thọ dài trong vận hành liên tục.

Cấu tạo tổng quan

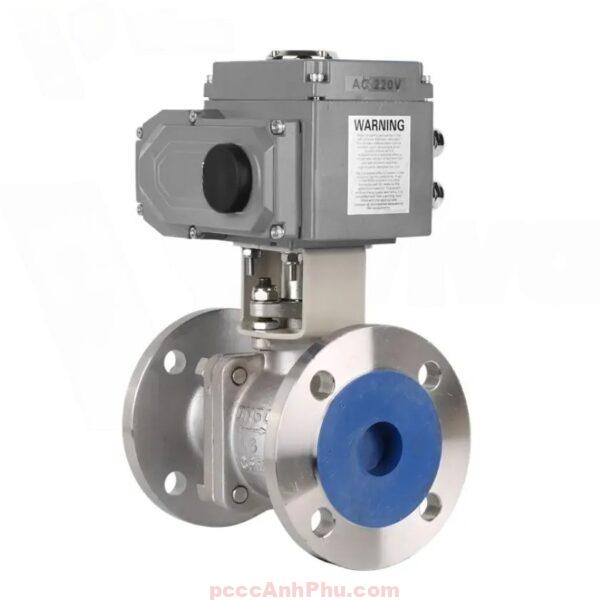

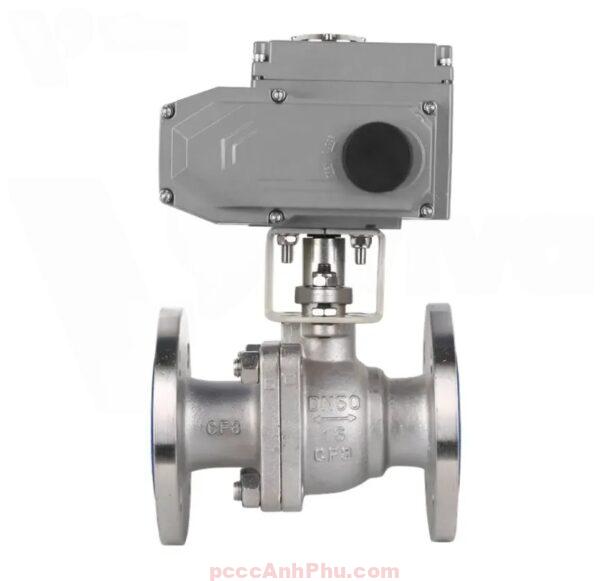

Van bi EMFLOW DN50 – EMEBA-OSF có cấu tạo gồm hai thành phần chính: thân van bi inox 304 nối bích và bộ truyền động điện đặt phía trên. Thân van được đúc nguyên khối bằng inox 304, bề mặt đánh bóng mịn, kết cấu full bore cho phép dòng chảy đi qua hoàn toàn mà không gây tổn thất áp lực.

Bi van và trục xoay đều làm bằng inox 304, chịu nhiệt tới 180°C và áp lực làm việc PN16. Gioăng làm kín sử dụng Teflon (PTFE), có khả năng chịu mài mòn và chống rò rỉ cao. Kiểu nối bích theo tiêu chuẩn BS, tiện lợi cho việc lắp đặt, tháo gỡ và bảo dưỡng định kỳ.

Bộ mô-tơ điều khiển điện được chế tạo từ hợp kim nhôm phủ epoxy, chống oxy hóa, chống ăn mòn và tản nhiệt tốt. Mô-tơ được lắp trên mặt bích tiêu chuẩn ISO5211, dễ dàng thay thế hoặc lắp đồng bộ với các loại van bi công nghiệp khác.

Nguyên lý hoạt động

Khi cấp nguồn điện 220V, mô-tơ truyền động quay 90° qua trục trung gian, làm viên bi xoay mở hoặc đóng dòng chảy. Cấu trúc full bore giúp van mở hoàn toàn không gây cản trở lưu lượng, còn khi đóng thì bi ép chặt vào gioăng PTFE, tạo độ kín tuyệt đối.

EMEBA-OSF sử dụng mạch điều khiển on/off tiêu chuẩn, có công tắc hành trình giới hạn góc quay giúp dừng mô-tơ chính xác ở hai vị trí đóng và mở. Điều này ngăn ngừa quá tải, tăng tuổi thọ động cơ và giảm tiêu thụ điện năng.

Van có thể vận hành bằng nguồn DC 24V hoặc AC 220V, thích hợp cho cả hệ thống điều khiển tự động hoặc bán tự động. Trong trường hợp mất điện, người vận hành có thể điều chỉnh thủ công thông qua khóa cơ học tích hợp.

Ưu điểm nổi bật

Van bi inox nối bích EMFLOW DN50 – EMEBA-OSF nổi bật nhờ khả năng kín tuyệt đối, vận hành êm và tuổi thọ cao. Cấu trúc full bore giúp giảm tổn thất áp lực và đảm bảo lưu lượng tối đa qua đường ống.

Toàn bộ thân, bi và trục bằng inox 304 chống ăn mòn, phù hợp cả môi trường hóa chất nhẹ và nước mặn. Gioăng Teflon (PTFE) duy trì độ kín và chịu nhiệt cao, cho phép sử dụng ở nhiệt độ lên đến 180°C mà không bị biến dạng.

Bộ mô-tơ phủ epoxy có khả năng chống bụi, chống ẩm, đạt chuẩn IP67 và được tích hợp rơ-le bảo vệ quá nhiệt. Kết hợp với tiêu chuẩn lắp ISO5211, sản phẩm đảm bảo tính linh hoạt và dễ bảo trì hơn so với các loại van điện thông thường.

Ứng dụng trong hệ thống PCCC và công nghiệp

EMFLOW DN50 – EMEBA-OSF được ứng dụng phổ biến trong các hệ thống chữa cháy tự động, nơi yêu cầu khả năng đóng mở chính xác, nhanh và an toàn. Van thường lắp trên các tuyến ống chính hoặc nhánh điều áp, giúp kiểm soát lưu lượng và phân vùng hệ thống PCCC hiệu quả.

Trong công nghiệp, van được sử dụng cho đường ống nước sạch, nước thải, nước nóng, hơi nhẹ và dung dịch hóa chất loãng. Cấu tạo inox 304 đảm bảo độ bền và vệ sinh, đáp ứng tiêu chuẩn an toàn cho ngành thực phẩm và dược phẩm.

Bên cạnh đó, van cũng phù hợp cho hệ thống HVAC, nhà máy sản xuất, trạm bơm, khu dân cư hoặc trung tâm thương mại – nơi cần điều khiển tự động mà không tốn công thao tác thủ công.

Hướng dẫn lắp đặt và lựa chọn model phù hợp

Trước khi lắp đặt, cần kiểm tra mặt bích đường ống và bề mặt làm kín của van để loại bỏ tạp chất. Dùng gioăng cao su chịu nhiệt giữa hai mặt bích và siết bulông đều tay theo hình sao để tránh lệch trục.

Bộ mô-tơ nên được lắp theo phương thẳng đứng để dễ tản nhiệt và tránh đọng nước. Khi đấu dây, cần tuân thủ sơ đồ mạch tiêu chuẩn (AC220V hoặc DC24V) kèm theo trong tài liệu kỹ thuật của EMFLOW. Sau khi lắp xong, vận hành thử nhiều chu kỳ để đảm bảo hành trình đóng mở chính xác.

Đối với hệ thống nhỏ hơn, người dùng có thể chọn dòng EME ren (DN15–DN50) để tối ưu chi phí. Với đường ống lớn hơn DN65 hoặc DN80, nên chuyển sang model EMEBA-OSF công suất cao hơn, vẫn cùng cấu trúc và tiêu chuẩn IP67.

Kết luận

Van bi inox nối bích điều khiển điện EMFLOW DN50 – EMEBA-OSF là giải pháp điều khiển tự động tin cậy cho hệ thống nước, PCCC và công nghiệp. Thiết kế full bore, vật liệu inox 304, mô-tơ IP67 và khả năng chịu áp cao giúp sản phẩm hoạt động ổn định trong mọi điều kiện.

Với hiệu năng bền bỉ, độ kín tuyệt đối và khả năng tương thích linh hoạt, EMFLOW DN50 – EMEBA-OSF trở thành lựa chọn lý tưởng cho các kỹ sư, nhà thầu và đơn vị thi công hệ thống cần một thiết bị tự động hóa chất lượng, đáng tin cậy và dễ bảo trì.
