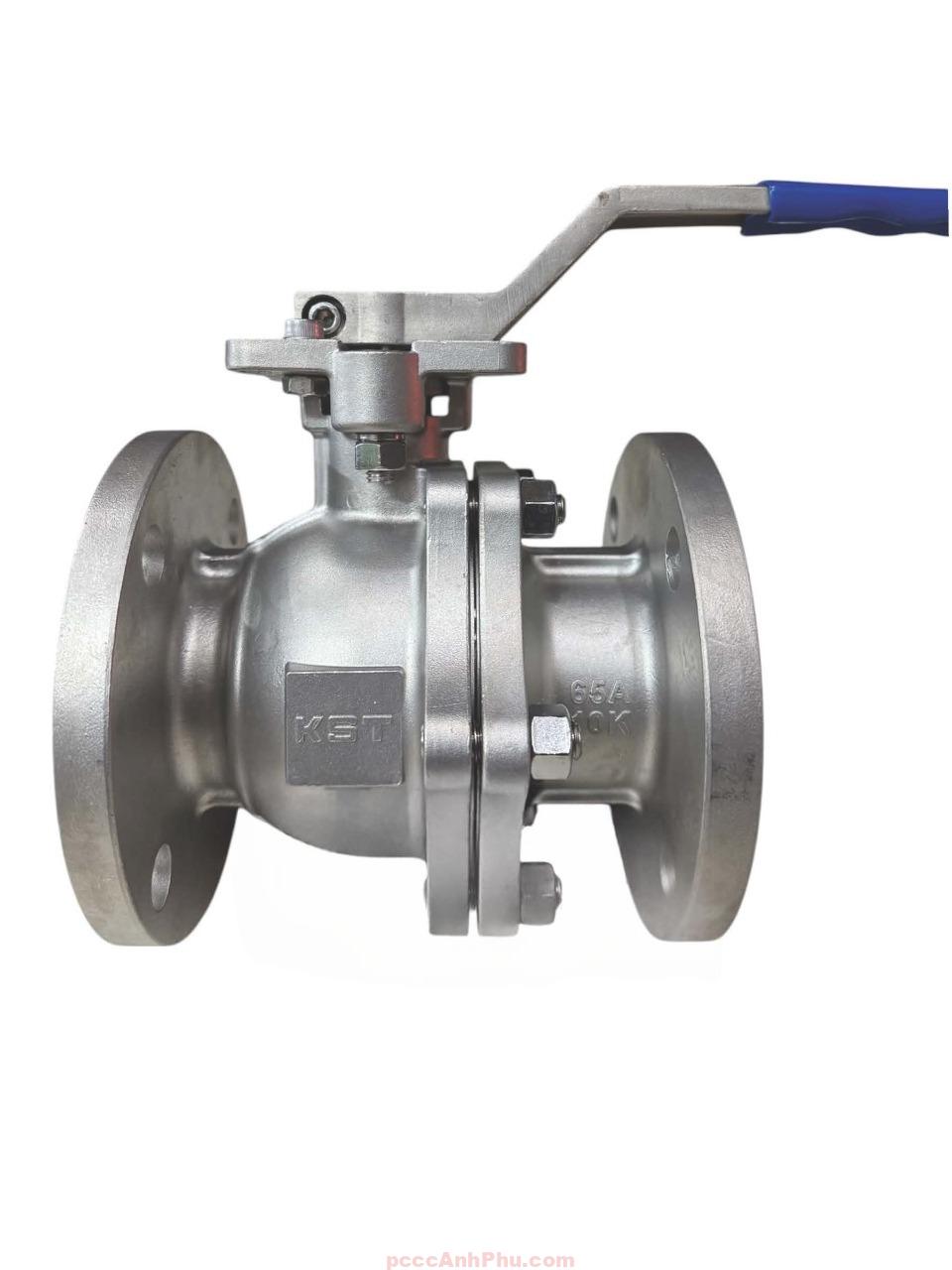

Van bi inox KST nối bích DN15

Giới thiệu van bi mặt bích KST DN15

Van bi mặt bích KST DN15 là dòng van công nghiệp cỡ nhỏ thuộc thương hiệu KST Hàn Quốc, được thiết kế để kiểm soát lưu lượng trong các hệ thống ống có đường kính danh nghĩa DN15 (1/2 inch). Với vật liệu chế tạo bằng inox 304 (CF8), inox 316 (CF8M) hoặc thép WCB, van có khả năng chịu áp lực làm việc từ PN16 đến PN40 và chịu nhiệt độ tối đa 200°C. Nhờ kết cấu chắc chắn, độ kín cao và tuổi thọ bền bỉ, van KST DN15 được ứng dụng rộng rãi trong hệ thống công nghiệp, PCCC, xử lý nước, dầu khí và hơi nóng.

Van sử dụng kiểu kết nối mặt bích tiêu chuẩn JIS10K, PN16–PN40 hoặc ANSI150, giúp lắp đặt dễ dàng, chắc chắn và đảm bảo khả năng chịu tải trọng cao hơn so với các loại nối ren. Thiết kế gọn, vận hành linh hoạt và khả năng chịu áp vượt trội khiến DN15 trở thành lựa chọn đáng tin cậy cho các tuyến ống phụ và hệ thống tự động hóa quy mô nhỏ.

Cấu tạo tổng quan

Van bi mặt bích KST DN15 có cấu trúc cơ bản gồm thân van, bi, trục, seat làm kín và bộ điều khiển bằng tay gạt hoặc actuator. Thân van được đúc nguyên khối bằng inox 304 hoặc 316, giúp chống gỉ sét và chịu ăn mòn hiệu quả trong môi trường nước, dầu hoặc hóa chất nhẹ. Bi van inox được đánh bóng gương, cho phép dòng chảy đi qua êm và giảm tổn thất áp suất.

Seat (vòng làm kín) được chế tạo từ PTFE hoặc PPL – hai vật liệu nổi tiếng về khả năng chịu nhiệt, chống bám dính và đảm bảo độ kín tuyệt đối. Tay gạt inox được bọc nhựa cách nhiệt, giúp thao tác an toàn và nhẹ nhàng. Ngoài ra, đế ISO 5211 được tích hợp sẵn cho phép gắn bộ điều khiển điện hoặc khí nén dễ dàng, hỗ trợ vận hành tự động trong các hệ thống hiện đại.

Nguyên lý hoạt động

Van bi KST DN15 hoạt động theo nguyên lý quay 1/4 vòng (90°). Khi tay gạt hoặc bộ truyền động xoay bi van sao cho lỗ thông bên trong song song với hướng dòng chảy, van mở hoàn toàn, cho phép lưu chất đi qua. Khi bi quay vuông góc, van đóng kín, ngăn hoàn toàn dòng chảy. Nhờ cấu tạo bi tròn mịn và seat PTFE có độ đàn hồi cao, van vận hành nhẹ, kín khít và không gây rung động trong hệ thống.

So với các dòng van cổng hoặc van bướm cùng kích thước, van bi DN15 có ưu điểm đóng mở nhanh, phản ứng linh hoạt và không yêu cầu lực mô-men lớn. Điều này giúp giảm hao mòn cơ khí, kéo dài tuổi thọ cho trục và seat, đồng thời đảm bảo hiệu suất ổn định trong suốt quá trình sử dụng.

Ưu điểm nổi bật của van bi mặt bích KST DN15

Điểm mạnh của van nằm ở vật liệu inox 304 và 316, cho khả năng chống ăn mòn vượt trội, chịu được nhiệt độ cao và môi trường có độ ẩm lớn. Seat PTFE hoặc PPL mang lại khả năng làm kín tuyệt đối, giúp van không rò rỉ dù hoạt động dưới áp suất cao. Thiết kế mặt bích giúp kết nối vững chắc, ổn định hơn so với các loại van ren, đặc biệt trong hệ thống có rung động hoặc áp lực lớn.

Van có thể chịu áp suất đến PN40 và nhiệt độ lên đến 200°C, phù hợp cho nhiều môi trường: nước, khí nén, hơi nóng và dầu. Tay gạt có thể khóa an toàn, tránh vận hành nhầm. Đế ISO 5211 tích hợp sẵn giúp van dễ dàng chuyển sang điều khiển tự động, đáp ứng yêu cầu hiện đại hóa trong nhà máy, trạm bơm hoặc khu công nghiệp.

Ứng dụng trong hệ thống PCCC và công nghiệp

Trong hệ thống phòng cháy chữa cháy (PCCC), van bi inox KST DN15 thường được lắp đặt tại các tuyến nhánh cấp nước phụ hoặc cụm điều khiển sprinkler tự động. Với khả năng chịu áp cao, độ kín tuyệt đối và phản ứng nhanh, van giúp kiểm soát dòng nước hiệu quả, đảm bảo hệ thống hoạt động chính xác khi có tín hiệu kích hoạt.

Bên cạnh đó, van DN15 còn được sử dụng trong nhiều ngành công nghiệp khác như xử lý nước, hóa chất, dầu khí, hơi nóng, thực phẩm và dược phẩm. Kích thước nhỏ gọn, thao tác nhanh và khả năng chống ăn mòn giúp van hoạt động ổn định trong cả môi trường có hóa chất nhẹ hoặc điều kiện nhiệt độ cao. Van cũng được sử dụng trong hệ thống cấp nước dân dụng cao cấp, nơi cần độ kín và độ bền cao hơn các dòng van thông thường.

Hướng dẫn lắp đặt và vận hành

Trước khi lắp đặt, cần kiểm tra tiêu chuẩn mặt bích của đường ống (JIS, PN hoặc ANSI) để đảm bảo tương thích. Sử dụng gioăng làm kín chịu nhiệt và siết đều bu lông theo hình sao để tránh lệch mặt bích. Van có thể lắp đặt theo phương ngang hoặc dọc, tuy nhiên nên bố trí tay gạt ở vị trí dễ thao tác và quan sát.

Khi vận hành, chỉ cần xoay tay gạt 90° để đóng hoặc mở van. Trong hệ thống điều khiển tự động, actuator điện hoặc khí nén cần được căn chỉnh đúng trục để tránh lệch moment và hư seat. Định kỳ 6 tháng nên kiểm tra seat PTFE, vệ sinh bi van và bôi trơn trục quay. Trong môi trường nhiệt độ cao, nên kiểm tra gioăng và bu lông định kỳ để đảm bảo an toàn tuyệt đối.

Lưu ý khi lựa chọn kích thước và model KST

Dòng van bi mặt bích KST được sản xuất trong dải kích thước từ DN15 đến DN200, đáp ứng đa dạng nhu cầu công nghiệp. Model DN15 là lựa chọn lý tưởng cho các hệ thống nhỏ, nơi cần khả năng đóng mở nhanh, độ kín cao và chịu áp lớn. Với vật liệu inox chống ăn mòn, seat PTFE/PPL bền bỉ và kết nối mặt bích tiêu chuẩn quốc tế, van bi KST DN15 đảm bảo hoạt động ổn định, bền bỉ và an toàn lâu dài.

Tổng thể, van bi mặt bích inox KST DN15 là sự kết hợp hoàn hảo giữa thiết kế nhỏ gọn, vật liệu cao cấp và khả năng chịu áp vượt trội. Đây là lựa chọn đáng tin cậy cho mọi công trình yêu cầu van có độ kín cao, vận hành linh hoạt và tuổi thọ bền lâu trong cả môi trường công nghiệp và PCCC hiện đại.
