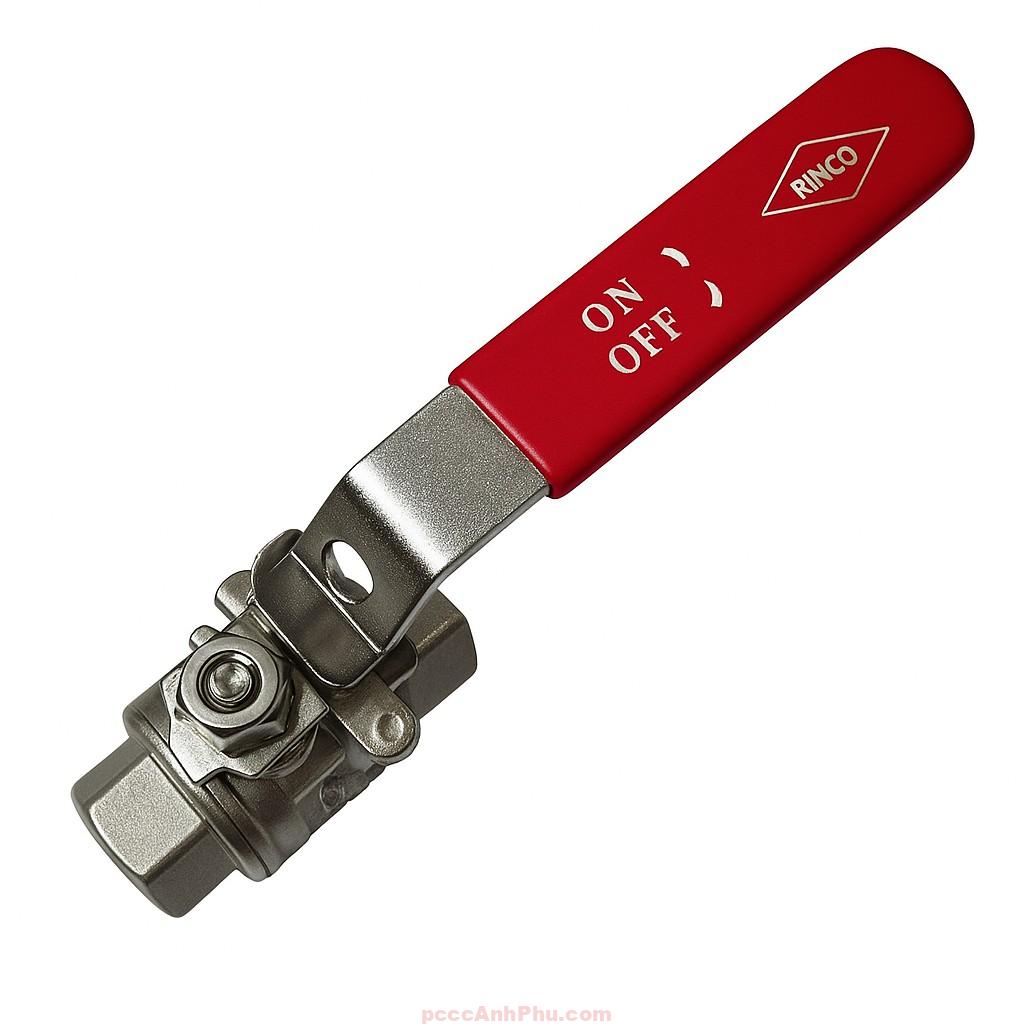

Van bi inox Rinco 921R DN10

Giới thiệu DN10

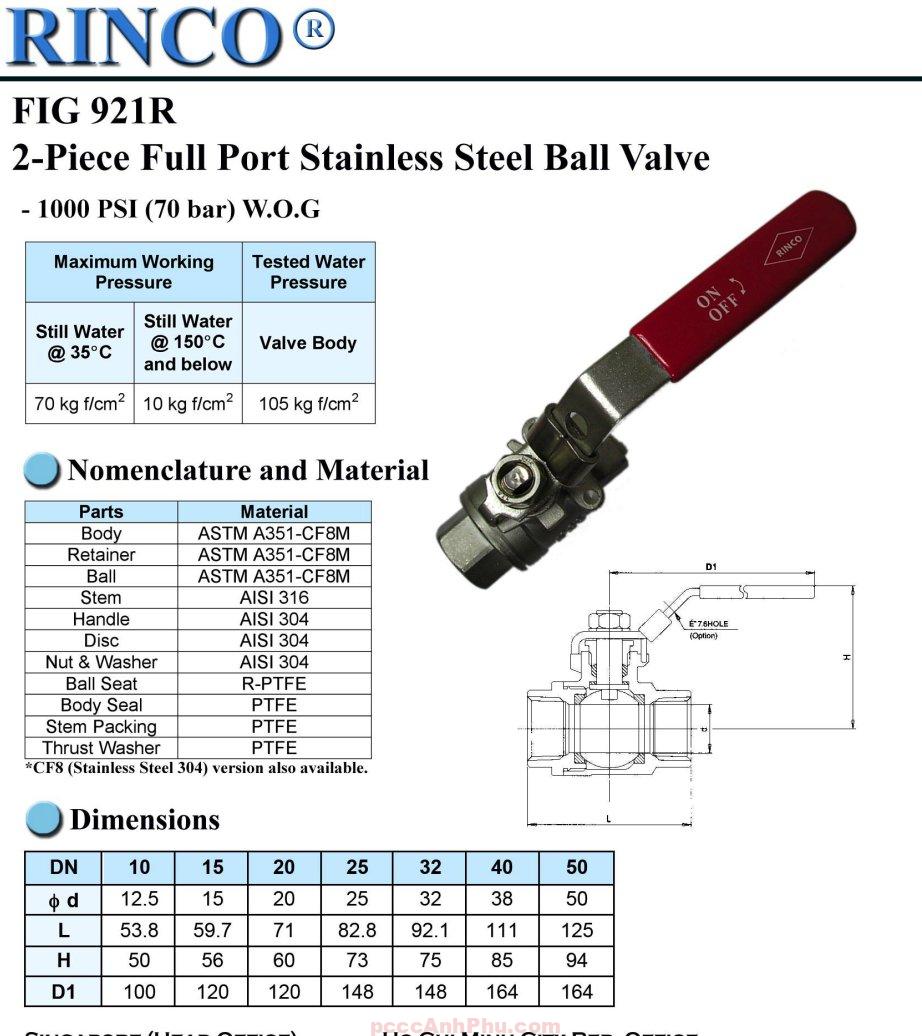

Van bi inox Rinco FIG 921R DN10 là dòng van bi ren hai mảnh full port cao cấp, được thiết kế cho hệ thống nước, khí nén, dầu nhẹ và hơi nóng trong công nghiệp. Với kích thước danh nghĩa 10 mm (3/8 inch), DN10 là lựa chọn lý tưởng cho các đường ống nhỏ, yêu cầu độ kín cao và vận hành chính xác. Van được chế tạo từ thép không gỉ 316 (CF8M), có khả năng chịu áp suất tới 1000 PSI (70 bar) và nhiệt độ lên đến 150°C.

Nhờ cấu trúc nhỏ gọn và vật liệu inox cao cấp, DN10 hoạt động ổn định trong các môi trường khắc nghiệt, phù hợp cho cả ứng dụng dân dụng, công nghiệp và đặc biệt là hệ thống phòng cháy chữa cháy có áp suất cao.

Cấu tạo tổng quan

Van bi Rinco DN10 có thân và nắp làm bằng inox 316 đúc liền khối, đảm bảo độ bền cơ học và khả năng kháng ăn mòn hoàn hảo. Bi van bằng inox 316 được đánh bóng gương, giúp dòng chảy qua van êm, không gây cản trở và giảm tổn thất áp suất. Gioăng làm kín PTFE (Teflon) chịu nhiệt, kháng hóa chất, cho phép van hoạt động lâu dài mà không rò rỉ.

Trục van (stem) làm bằng inox AISI 316 có cơ cấu chống bật (blowout-proof stem), tăng độ an toàn khi vận hành dưới áp suất cao. Tay gạt inox 304 phủ sơn đỏ giúp thao tác dễ dàng và nhận diện nhanh. Tất cả bulong, đai ốc, long đen đều là inox 304, đảm bảo đồng bộ và chống gỉ hoàn toàn.

Với kích thước DN10, van rất gọn nhẹ, thích hợp cho các đường ống nhánh, cụm đo áp, van xả phụ hoặc thiết bị kiểm tra áp suất trong hệ thống PCCC và công nghiệp.

Nguyên lý hoạt động

Van bi inox Rinco DN10 hoạt động theo cơ chế xoay ¼ vòng (90°). Khi tay gạt song song với đường ống, bi mở hoàn toàn, cho phép dòng chảy đi qua tự do. Khi tay gạt vuông góc, bi chặn kín đường ống, ngăn dòng lưu chất tức thì. Cơ chế này giúp thao tác nhanh, chính xác và an toàn trong môi trường áp cao.

Bi van inox bóng gương kết hợp gioăng Teflon đàn hồi giúp duy trì độ kín tuyệt đối, giảm ma sát và vận hành êm. Thiết kế full port giúp tiết diện dòng chảy không bị thu hẹp, duy trì lưu lượng tối đa ngay cả trong đường ống nhỏ.

Van chịu được áp suất 70 bar ở nhiệt độ thường (35°C) và vẫn hoạt động ổn định đến 10 bar ở nhiệt độ 150°C. Mỗi van đều được thử kín nước 105 bar tại nhà máy Rinco, đảm bảo độ an toàn tuyệt đối khi sử dụng.

Ưu điểm kỹ thuật

FIG 921R DN10 sở hữu nhiều ưu điểm vượt trội: toàn thân inox 316 chống ăn mòn, gioăng PTFE kín tuyệt đối, tay gạt inox đỏ dễ thao tác và trục chống bật an toàn. Nhờ kích thước nhỏ, van đặc biệt thích hợp cho các hệ thống kỹ thuật đòi hỏi độ chính xác cao, nơi không gian lắp đặt hạn chế.

Van có độ hoàn thiện cao, vận hành nhẹ, không cần bôi trơn, chống rò rỉ và chịu được điều kiện làm việc khắc nghiệt. Thiết kế hai mảnh (2-piece) giúp việc tháo rời, vệ sinh hoặc thay gioăng dễ dàng. Toàn bộ sản phẩm được kiểm định áp lực và độ kín trước khi xuất xưởng, đảm bảo tiêu chuẩn chất lượng quốc tế.

So với các loại van đồng hoặc gang, DN10 inox Rinco có tuổi thọ cao hơn, không gỉ, không bị ảnh hưởng bởi nhiệt độ hoặc hóa chất, và vẫn giữ được độ sáng bóng lâu dài trong quá trình sử dụng.

Ứng dụng thực tế

Trong hệ thống PCCC, van bi Rinco DN10 được sử dụng tại các vị trí đo áp, đường ống thử nghiệm hoặc nhánh xả phụ. Với cơ chế đóng mở nhanh và độ kín tuyệt đối, van giúp kỹ sư kiểm soát áp lực chính xác và an toàn trong khi bảo dưỡng hệ thống.

Ngoài ra, DN10 còn được dùng trong hệ thống nước sạch, khí nén, hơi nóng, dây chuyền hóa chất nhẹ hoặc sản xuất thực phẩm. Thân inox 316 giúp van hoạt động bền bỉ trong môi trường ẩm, nước muối hoặc môi trường có độ ăn mòn cao.

Trong dân dụng, DN10 thường được dùng cho các thiết bị đo áp, bộ lọc, hoặc ống dẫn nhỏ, nơi yêu cầu độ kín và khả năng vận hành linh hoạt. Với thiết kế full port, van không gây giảm áp, đảm bảo hiệu suất dòng chảy tối đa dù kích thước nhỏ.

Lắp đặt và vận hành

Khi lắp đặt, cần vệ sinh đầu ren, quấn băng tan PTFE để đảm bảo kín nước. Khi siết, nên dùng lực vừa đủ, tránh làm méo ren inox. Tay gạt nên được bố trí ở vị trí thuận tiện, không bị vướng hoặc che khuất. Sau khi lắp xong, nên kiểm tra kín áp trước khi vận hành chính thức.

Trong quá trình sử dụng, chỉ cần xoay tay gạt 90° để đóng hoặc mở. Van hoạt động nhẹ, không cần bôi trơn vì gioăng PTFE đã có tính tự bôi trơn. Với hệ thống PCCC, nên kiểm tra định kỳ 6 tháng/lần để đảm bảo khả năng phản ứng nhanh khi có sự cố.

Việc bảo trì rất đơn giản: lau sạch bề mặt, kiểm tra tình trạng gioăng và ren. Nếu có rò rỉ nhỏ, tháo ra, vệ sinh và lắp lại. Với vật liệu inox 316, DN10 gần như không cần bảo dưỡng định kỳ và có tuổi thọ dài lâu trong mọi môi trường.

Tổng kết

Van bi inox Rinco FIG 921R DN10 là lựa chọn hàng đầu cho các hệ thống kỹ thuật đòi hỏi độ chính xác, độ kín và độ bền cao. Với cấu trúc inox 316 chống ăn mòn, tay gạt inox đỏ, gioăng Teflon kín tuyệt đối và khả năng chịu áp suất 70 bar, DN10 đáp ứng hoàn hảo yêu cầu trong các ứng dụng nước, khí, hơi và đặc biệt là PCCC. Đây là model nhỏ nhất nhưng không kém phần mạnh mẽ của dòng Rinco 921R, mang lại hiệu suất ổn định và tuổi thọ vượt trội cho mọi công trình kỹ thuật hiện đại.
