Van bi nhựa uPVC rắc co Vanfit VF1 DN40

Giới thiệu sản phẩm

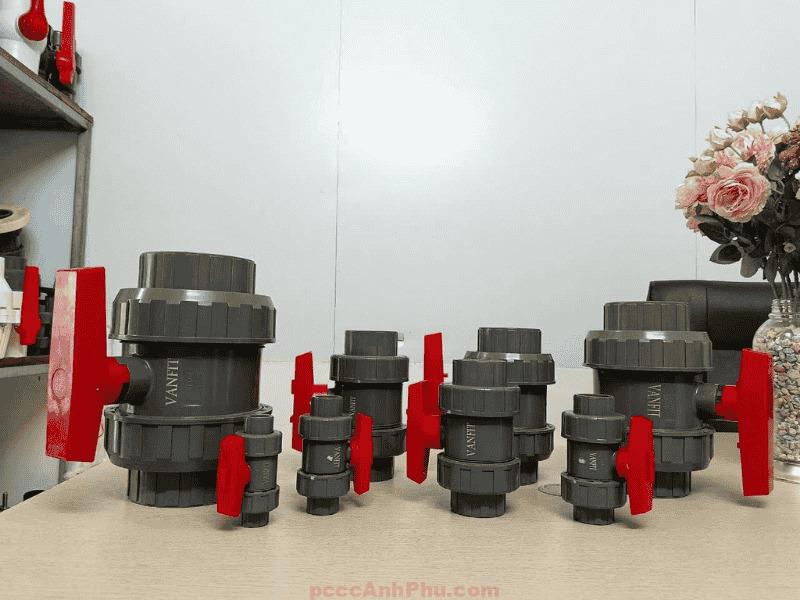

Van bi nhựa rắc co VANFIT VF1 DN40 là sản phẩm thuộc dòng van bi double union UPVC cao cấp của hãng VANFIT, được chế tạo theo tiêu chuẩn quốc tế DIN, ANSI, BS và BSPT. Model VF1 nổi tiếng nhờ độ kín tuyệt đối, khả năng chống ăn mòn vượt trội và cấu trúc tháo lắp nhanh hai đầu rắc co tiện lợi.

Dòng VF1 được sử dụng phổ biến trong hệ thống nước sạch, xử lý nước thải, tưới tiêu tự động và các ứng dụng kỹ thuật yêu cầu van đóng mở nhẹ, bền, không gỉ. Với kích thước DN40 (1½ inch), sản phẩm này phù hợp cho các tuyến ống trung bình và nhánh cấp chính của hệ thống nước.

Van hoạt động trong dải áp suất PN10 và nhiệt độ từ 0 °C đến 45 °C, được thiết kế tối ưu cho điều kiện khí hậu nóng ẩm tại Việt Nam. Cấu trúc UPVC nguyên khối giúp VF1 DN40 bền bỉ, an toàn và nhẹ hơn đáng kể so với van kim loại cùng loại.

Cấu tạo tổng quan

Van VF1 DN40 gồm các bộ phận chính: thân van, bi van, ghế làm kín, trục, tay gạt, union nut và hệ thống gioăng O-ring. Thân và đai rắc co đều làm từ nhựa UPVC cao cấp, chống ăn mòn, chống tia UV và không bị lão hóa trong môi trường nước.

Vật liệu theo datasheet: thân UPVC, seat seal TPE, O-ring NBR/EPDM, tay gạt UPVC, trục ABS, carrier và union nut UPVC. Các chi tiết được gia công chính xác, giúp van đạt độ kín cao và vận hành ổn định trong thời gian dài.

Kích thước tiêu chuẩn của DN40: chiều dài tổng L = 180 mm, chiều cao H2 = 120 mm, chiều dài thân L1 = 120 mm, đường kính ngoài D = 95 mm. Đường kính trong d2: 48.11 mm (DIN) và 48.54 mm (ANSI). Kết nối có thể dạng dán keo (socket) hoặc ren trong BSPT tùy hệ thống.

Nguyên lý hoạt động

Van bi nhựa VF1 DN40 hoạt động theo cơ chế xoay bi 90 độ. Khi tay gạt song song với đường ống, lỗ bi trùng với hướng dòng chảy, cho phép lưu chất đi qua tự do. Khi tay gạt vuông góc, bi xoay phần đặc chặn kín dòng, đảm bảo đóng hoàn toàn.

Bề mặt bi van được đánh bóng, ghế làm kín TPE ôm sát bi giúp tăng độ kín và giảm lực xoay. Thiết kế cổ trục có hai O-ring giúp chống rò rỉ, đồng thời hạn chế mài mòn khi vận hành nhiều lần.

VF1 DN40 có thể làm việc trong điều kiện áp PN10, phù hợp cho nước sạch, khí nén, dung dịch trung tính hoặc hóa chất nhẹ. Van vận hành nhẹ, không cần bôi trơn và không bị kẹt khi để lâu không sử dụng.

Ưu điểm nổi bật

Dòng VANFIT VF1 DN40 có ưu điểm nổi bật là nhẹ, bền và chống ăn mòn tuyệt đối. Toàn bộ thân van bằng UPVC giúp không bị gỉ, không bị ăn mòn bởi hóa chất hoặc nước mặn. Độ kín đạt chuẩn PN10 cho phép van chịu áp lực ổn định trong thời gian dài.

Cấu trúc double union rắc co giúp tháo van ra mà không phải cắt ống, thuận tiện cho công tác bảo trì hoặc thay thế. Van có thể lắp đặt theo chiều ngang hoặc dọc mà không ảnh hưởng đến hiệu suất làm việc.

VF1 DN40 là lựa chọn tối ưu cho các hệ thống kỹ thuật yêu cầu độ tin cậy cao, đặc biệt trong các dự án dân dụng, nông nghiệp, công nghiệp nhẹ và hệ thống phòng cháy chữa cháy nội bộ.

Ứng dụng trong hệ thống PCCC

Trong hệ thống PCCC, van bi nhựa rắc co VF1 DN40 thường được dùng làm van chặn, van xả hoặc van kiểm tra khu vực. Với khả năng tháo lắp nhanh, van giúp quá trình bảo trì và kiểm tra áp lực đường ống trở nên thuận tiện hơn.

VF1 DN40 thích hợp lắp đặt tại các khu vực kỹ thuật, tầng hầm, bể chứa nước hoặc nhánh cấp phụ của hệ thống chữa cháy sprinkler. Nhờ trọng lượng nhẹ và vật liệu chống ăn mòn, van đảm bảo độ bền trong môi trường ẩm ướt lâu dài.

Khả năng thao tác nhanh, đóng kín hoàn toàn và không cần dụng cụ đặc biệt khiến VF1 DN40 trở thành lựa chọn phổ biến trong các hệ thống PCCC quy mô vừa và nhỏ.

Hướng dẫn lắp đặt và vận hành

Trước khi lắp đặt, kiểm tra bề mặt đầu nối và gioăng làm kín sạch bụi, không có vật lạ. Khi siết đai rắc co, chỉ cần siết đều tay cho đến khi khít; không nên dùng cờ-lê hoặc lực quá mạnh gây nứt chi tiết UPVC.

Khi vận hành, xoay tay gạt song song với ống để mở, vuông góc để đóng. Không nên để tay gạt ở giữa hành trình để tránh xói mòn ghế van. Kiểm tra định kỳ 3–6 tháng một lần để duy trì độ trơn của bi van và tình trạng gioăng.

Nếu phát hiện rò rỉ nhẹ, tháo rắc co và thay O-ring mới theo bộ phụ kiện VF1 chính hãng. Việc bảo trì định kỳ đúng cách giúp van VANFIT VF1 DN40 hoạt động ổn định hơn 10 năm trong điều kiện tiêu chuẩn PN10.
