Van bi nhựa uPVC Vanfit VF7 DN200

Giới thiệu sản phẩm

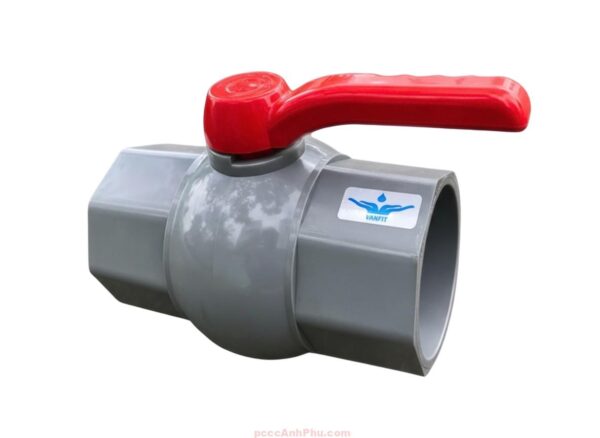

Van bi nhựa UPVC VANFIT VF7 DN200 là model lớn nhất trong dòng van bi liền khối cao cấp của hãng VANFIT, được sản xuất theo tiêu chuẩn ANSI, JIS và DIN. Đây là thiết bị công nghiệp chuyên dụng dành cho hệ thống đường ống UPVC cỡ lớn, yêu cầu lưu lượng cao, độ kín tuyệt đối và khả năng vận hành ổn định trong môi trường hóa chất hoặc nước.

Với kích thước DN200 (đường kính danh nghĩa Φ200 mm), van thích hợp sử dụng ở các tuyến ống chính của hệ thống cấp thoát nước, nhà máy xử lý nước thải, khu công nghiệp, hệ thống tưới tiêu và đặc biệt là các mạng phòng cháy chữa cháy (PCCC) trung tâm. Van chịu được áp suất danh định PN10, nhiệt độ 0–45 °C, đảm bảo an toàn và độ bền cao trong điều kiện vận hành khắc nghiệt.

Thân van VF7 DN200 được làm hoàn toàn từ nhựa UPVC nguyên sinh, có khả năng chống ăn mòn, không gỉ, không dẫn điện và chịu được tia UV. Thiết kế liền khối (one-piece body) giúp van kín tuyệt đối, nhẹ hơn và bền hơn so với van kim loại cùng kích cỡ.

Cấu tạo tổng quan

Van VF7 DN200 được thiết kế với kết cấu socket dán keo, cho phép kết nối trực tiếp với ống nhựa UPVC, tạo mối liên kết bền chắc và kín tuyệt đối sau khi keo khô hoàn toàn. Cấu trúc này loại bỏ nhu cầu dùng mặt bích hoặc bulong, giúp giảm trọng lượng, rút ngắn thời gian lắp đặt và giảm chi phí thi công.

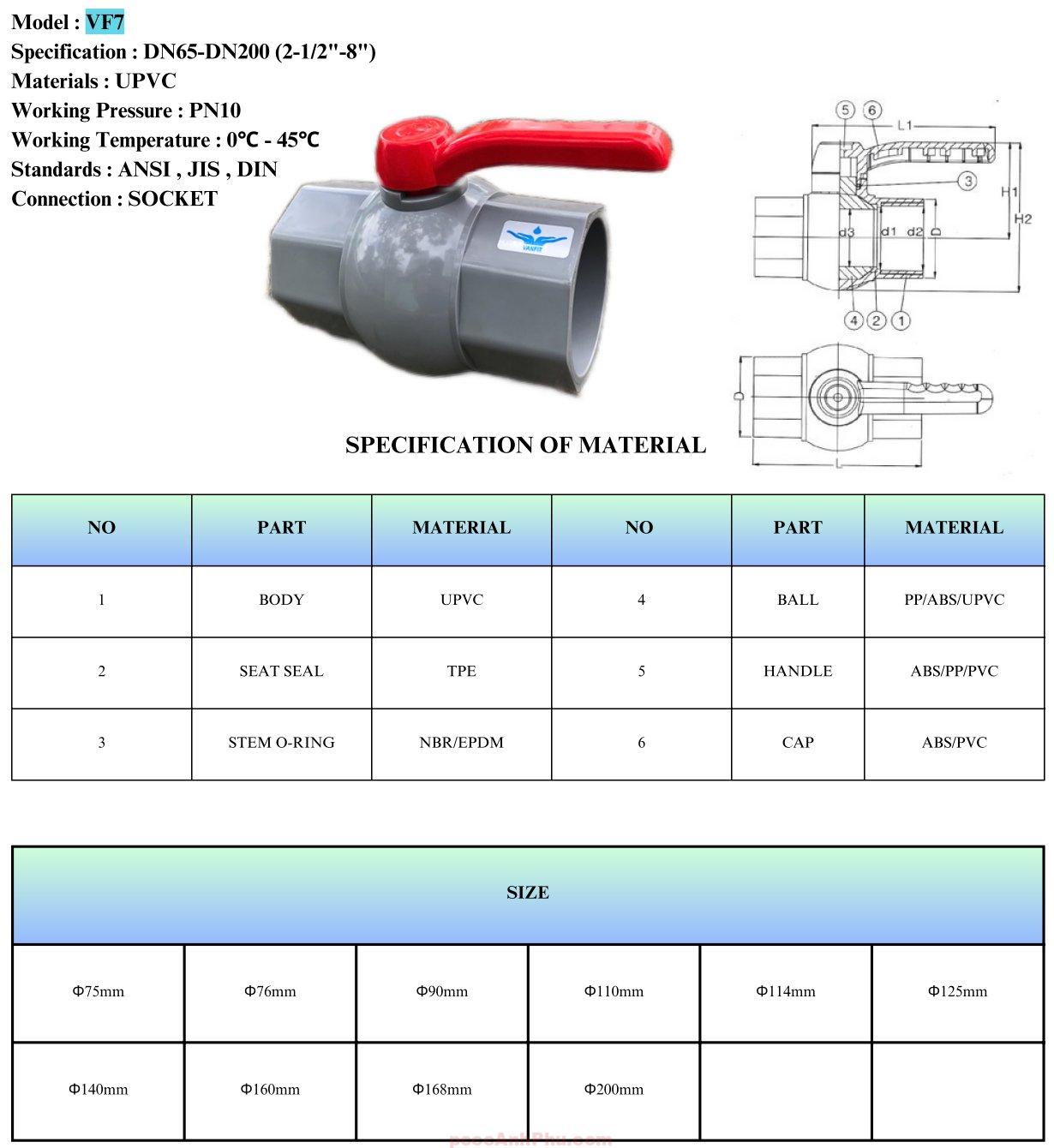

Theo datasheet kỹ thuật, van gồm 6 bộ phận chính: thân UPVC, bi PP/ABS/UPVC, ghế làm kín TPE, gioăng NBR/EPDM, tay gạt ABS/PP/PVC và nắp chụp ABS/PVC. Tất cả các vật liệu đều có khả năng kháng ăn mòn, chịu áp lực cao và ổn định trong dải nhiệt 0–45 °C.

Bi van được gia công chính xác với bề mặt bóng, đảm bảo dòng lưu chất đi qua êm, giảm tổn thất áp suất và hạn chế hiện tượng xói mòn trong lòng ống. Ghế làm kín TPE đàn hồi ôm khít bề mặt bi, giúp van đóng kín tuyệt đối ngay cả khi áp lực tăng cao. Tay gạt được thiết kế có chốt giới hạn góc xoay, giúp thao tác nhanh, an toàn và chính xác.

Nhờ vật liệu UPVC nguyên sinh, VF7 DN200 có độ bền cơ học cao, khối lượng nhẹ và khả năng chống oxy hóa tuyệt đối, thích hợp cho cả môi trường ngoài trời hoặc không gian ẩm ướt như tầng hầm, hố bơm hoặc khu bể chứa nước.

Nguyên lý hoạt động

Van bi VF7 DN200 hoạt động dựa trên cơ chế quay bi 90°. Khi tay gạt song song với đường ống, bi mở hoàn toàn cho phép lưu chất đi qua mà không bị cản trở. Khi xoay tay gạt vuông góc, phần đặc của bi chắn kín lối ống, ngăn hoàn toàn dòng chảy, đảm bảo đóng kín an toàn và không rò rỉ.

Ghế làm kín bằng TPE có độ đàn hồi cao, tạo áp lực tiếp xúc đều quanh bi van, giúp van giữ kín ngay cả khi có dao động áp lực trong ống. Hai vòng O-ring NBR/EPDM tại cổ trục ngăn rò nước ra ngoài, đồng thời bảo vệ trục khỏi mài mòn do xoay nhiều chu kỳ.

Cấu trúc liền khối cho phép van chịu áp lực PN10 ổn định mà không bị nứt, gãy hay biến dạng. Nhờ đặc tính của vật liệu UPVC, van vận hành nhẹ, không cần bôi trơn và gần như không cần bảo trì trong suốt thời gian sử dụng.

Ưu điểm nổi bật

Dòng VANFIT VF7 DN200 mang lại nhiều ưu điểm nổi bật so với các loại van bi thông thường. Trước hết là trọng lượng nhẹ, dễ lắp đặt, không cần máy móc hỗ trợ mà vẫn đảm bảo kín tuyệt đối. Thân van bằng nhựa UPVC giúp chống gỉ sét, chống hóa chất và hoàn toàn không dẫn điện.

Ghế làm kín TPE và bi PP/ABS/UPVC được thiết kế đồng bộ, cho phép vận hành mượt, đóng mở nhanh và êm. Kết nối socket dán keo giúp mối nối chắc chắn, không rò rỉ, chịu được áp lực cao. Tay gạt ABS/PVC có độ cứng tốt, dễ thao tác và ít bị mòn sau thời gian dài.

VF7 DN200 còn có khả năng chịu áp ổn định, không bị ảnh hưởng bởi tia UV, nhiệt độ môi trường hoặc hơi nước. Van vận hành êm, không gây tiếng ồn, không cần bảo dưỡng thường xuyên và tuổi thọ có thể vượt 10 năm trong điều kiện làm việc tiêu chuẩn PN10.

So với van kim loại cùng kích cỡ, VF7 DN200 nhẹ hơn 70%, không gỉ và không cần sơn phủ bảo vệ. Đây là giải pháp tiết kiệm chi phí vận hành và bảo trì lâu dài, phù hợp cho các dự án dân dụng và công nghiệp quy mô lớn.

Ứng dụng trong hệ thống PCCC

Trong hệ thống phòng cháy chữa cháy, van bi nhựa UPVC VANFIT VF7 DN200 được sử dụng tại các tuyến ống chính, nơi yêu cầu lưu lượng lớn và áp lực ổn định. Van giúp kiểm soát dòng nước trong các mạng cấp bơm, hồi nước hoặc khu phân phối sprinkler, đảm bảo hệ thống hoạt động an toàn và hiệu quả.

Vật liệu UPVC cho phép van chống ăn mòn hoàn toàn trong môi trường ẩm, nước muối hoặc không khí hóa chất nhẹ – điều kiện thường gặp ở các khu vực kỹ thuật tầng hầm, nhà bơm hoặc bể chứa nước PCCC. Cấu trúc thân liền giúp loại bỏ hoàn toàn rò rỉ, giữ áp lực ổn định cho hệ thống chữa cháy.

Van VF7 DN200 vận hành nhẹ, đóng mở nhanh, có thể cô lập khu vực hoặc xả kiểm tra mà không cần dụng cụ hỗ trợ. Van cũng được sử dụng làm van khóa chính cho đường ống lớn, nơi cần điều khiển thủ công mà vẫn đảm bảo độ kín tuyệt đối.

Nhờ độ bền cao, khả năng chịu áp ổn định và tuổi thọ dài, VF7 DN200 được đánh giá là lựa chọn lý tưởng cho hệ thống PCCC trung tâm trong khu công nghiệp, nhà xưởng, tòa nhà cao tầng và trạm bơm chính.

Hướng dẫn lắp đặt và vận hành

Trước khi lắp đặt, cần vệ sinh kỹ hai đầu ống và mặt socket để loại bỏ bụi hoặc tạp chất. Sử dụng keo dán chuyên dụng cho UPVC, bôi đều quanh miệng ống và đầu van, lắp chặt và giữ cố định đến khi keo khô hoàn toàn. Không nên xoay hoặc tác động lực trong thời gian keo đang khô để tránh hở mối nối.

Khi vận hành, xoay tay gạt song song với đường ống để mở, vuông góc để đóng. Không để tay gạt ở vị trí trung gian để tránh mài mòn ghế TPE. Định kỳ nên thao tác đóng mở vài lần để duy trì độ trơn và kiểm tra tình trạng ghế làm kín.

Nếu phát hiện rò rỉ tại cổ trục hoặc mối dán, tháo tay gạt, kiểm tra O-ring và keo socket. Khi bảo trì, tránh dùng dung môi mạnh hoặc hóa chất ăn mòn để vệ sinh bề mặt van. Với quy trình lắp đặt và sử dụng đúng kỹ thuật, VANFIT VF7 DN200 có thể vận hành ổn định trên 10 năm trong điều kiện PN10 tiêu chuẩn.
