Van bướm cổ dài



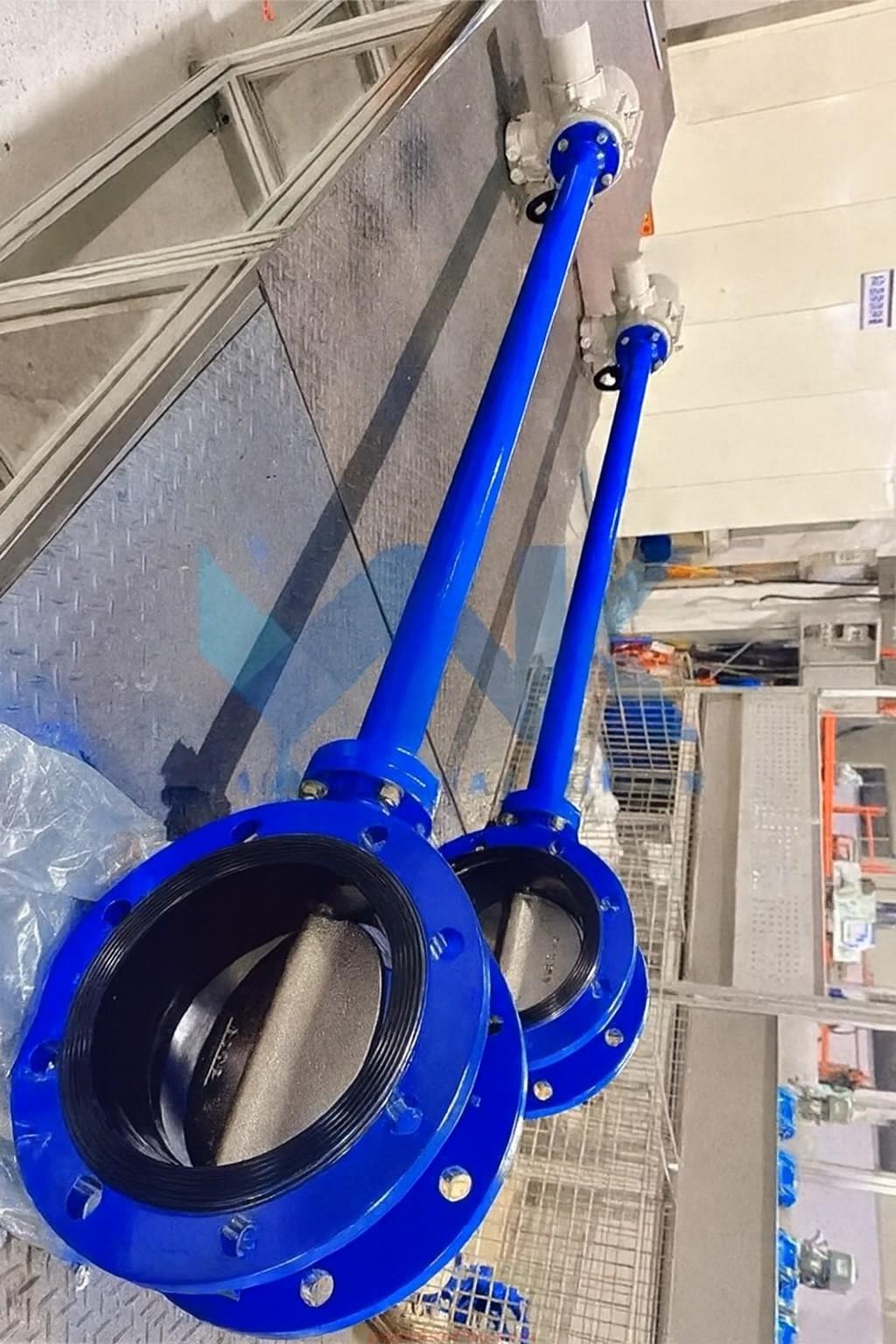

Giới thiệu van bướm cổ dài

Van bướm cổ dài là dòng sản phẩm được thiết kế dành cho các vị trí lắp đặt có độ sâu hoặc hạn chế không gian thao tác. Phần cổ được kéo dài cho phép người vận hành dễ dàng đóng mở van từ mặt sàn hoặc khu vực cách xa vị trí thân van. Thiết kế này đặc biệt hữu ích trong hố kỹ thuật, bể ngầm hoặc hệ thống đường ống công nghiệp có độ sâu lớn.

Khác với van bướm thông thường, loại cổ dài này có thể tích hợp nhiều kiểu cơ cấu điều khiển khác nhau như tay gạt, tay quay vô lăng, điều khiển điện hoặc điều khiển khí nén. Sự đa dạng này giúp sản phẩm linh hoạt trong ứng dụng, phù hợp với mọi môi trường làm việc từ dân dụng đến công nghiệp nặng.

Tham khảo thêm các sản phẩm: van buom.

Cấu tạo tổng quan

Cấu tạo của van bướm cổ dài gồm sáu phần chính: thân van, đĩa van, trục van, gioăng làm kín, cổ kéo dài và bộ điều khiển. Thân van chịu toàn bộ áp lực của dòng chảy và là nơi liên kết với hệ thống ống. Đĩa van nằm giữa thân, đóng vai trò như cánh xoay để điều tiết lưu lượng. Trục van truyền chuyển động từ cơ cấu điều khiển đến đĩa, trong khi gioăng tạo độ kín khít. Phần cổ kéo dài là đặc điểm riêng biệt giúp van được thao tác từ xa, và bộ điều khiển ở đầu trên có thể thay đổi tùy kiểu vận hành.

Thành phần	Vật liệu	Chức năng
Thân van	Gang, Thép, Inox	Chịu áp suất, tạo khung cấu trúc chính.
Đĩa van	Inox 304, Gang mạ Ni	Xoay để đóng mở dòng lưu chất.
Gioăng làm kín	EPDM, PTFE, NBR	Ngăn rò rỉ khi van đóng.
Trục van	Thép không gỉ	Kết nối tay gạt hoặc bộ truyền động.
Cổ kéo dài	Gang đúc hoặc Thép phủ epoxy	Truyền lực từ phần điều khiển tới trục chính.
Bộ điều khiển	Tay gạt, tay quay, điện, khí nén	Tạo lực đóng mở theo cơ chế phù hợp môi trường làm việc.

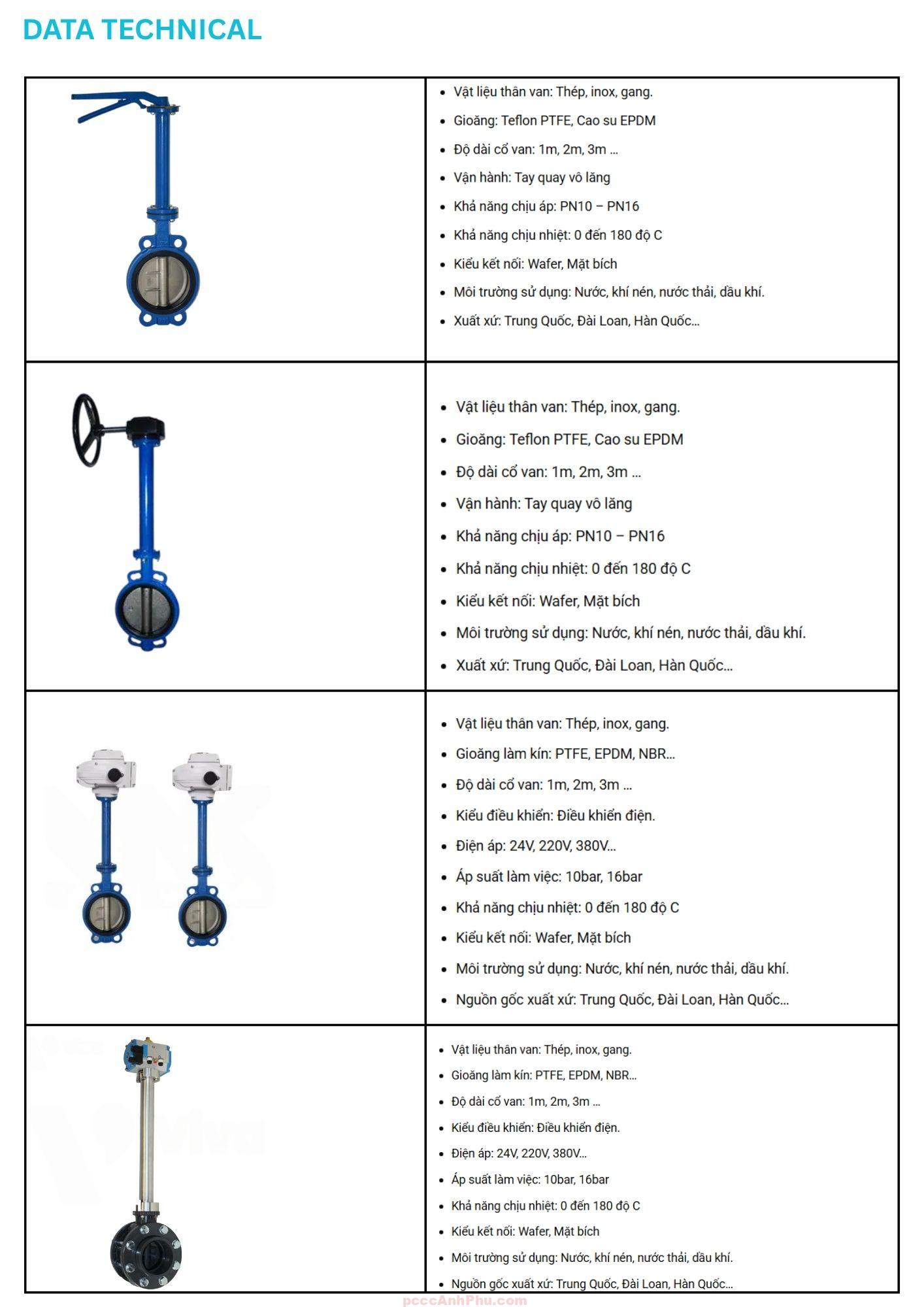

Van được chế tạo theo tiêu chuẩn PN10 – PN16, khả năng chịu nhiệt từ 0 đến 180°C. Cổ dài có thể tùy chỉnh 1m, 2m hoặc 3m tùy độ sâu lắp đặt thực tế. Mỗi kiểu điều khiển sẽ thay đổi phần đầu cơ cấu, nhưng cấu trúc bên trong van vẫn giữ nguyên tính ổn định.

Nguyên lý hoạt động

Van bướm cổ dài hoạt động dựa trên chuyển động xoay của đĩa van quanh trục trung tâm. Khi xoay 90 độ, đĩa mở hoàn toàn và cho phép lưu chất đi qua. Khi trở về vị trí 0 độ, đĩa ép sát vào gioăng làm kín, ngăn dòng chảy. Tùy kiểu điều khiển, lực xoay có thể đến từ tay người hoặc bộ truyền động cơ khí, điện, hay khí nén.

       +--------------------------------+
       |         HƯỚNG DÒNG CHẢY        |
       |   -------------------------    |
       |  |          (O)          |   |
       |  |   ĐĨA XOAY 0°–90°     |   |
       |   -------------------------    |
       +--------------------------------+
       0°: Đóng kín        90°: Mở hoàn toàn

Nguyên lý đơn giản này giúp van có thể hoạt động ổn định trong thời gian dài, ít hư hỏng, dễ bảo trì và thay thế phụ kiện. Độ kín khít cao đảm bảo hệ thống không rò rỉ khi đóng hoàn toàn.

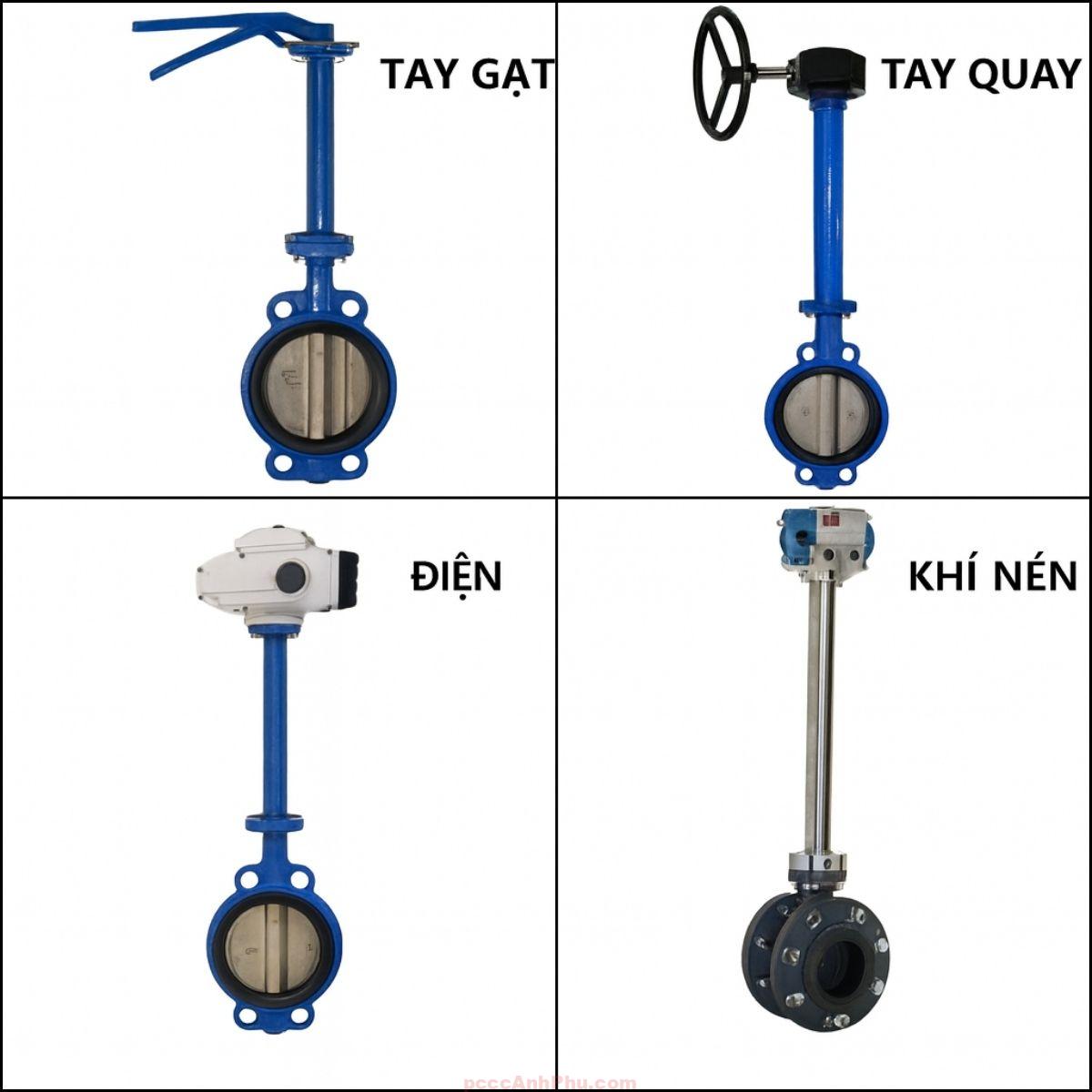

Van bướm cổ dài tay gạt

Van bướm cổ dài tay gạt là loại van được vận hành thủ công, người dùng xoay cần gạt theo góc 90° để đóng hoặc mở. Tay gạt được gắn ở đầu cổ, có chốt khóa định vị giúp cố định vị trí van. Cấu trúc đơn giản này giúp van hoạt động bền bỉ, dễ bảo dưỡng và có chi phí đầu tư thấp.

Thân van được chế tạo từ gang hoặc inox, phủ sơn epoxy để chống ăn mòn. Đĩa van thường bằng inox 304, đảm bảo khả năng chịu áp tốt. Phần cổ kéo dài giúp van được lắp ở nơi sâu dưới mặt sàn mà vẫn thao tác được trên cao, rất phù hợp cho hầm kỹ thuật hoặc bể chứa nước ngầm.

Van tay gạt có ưu điểm nổi bật là phản hồi nhanh, thao tác chỉ cần một phần tư vòng xoay. Không cần nguồn điện hay khí nén, van vẫn hoạt động ổn định trong mọi điều kiện. Với cấu trúc cơ học, người vận hành có thể cảm nhận trực tiếp lực đóng mở, đảm bảo kiểm soát chặt chẽ tình trạng dòng chảy.

Ứng dụng phổ biến trong hệ thống nước dân dụng, công trình PCCC, trạm bơm, hệ thống khí nén nhỏ, hoặc những khu vực không yêu cầu điều khiển tự động. Van có thể hoạt động lâu dài mà gần như không cần bảo trì, chỉ cần kiểm tra gioăng làm kín định kỳ.

Van bướm cổ dài tay quay vô lăng

Van bướm cổ dài tay quay vô lăng được thiết kế với cơ cấu hộp số trợ lực giúp thao tác nhẹ hơn so với loại tay gạt. Khi quay vô lăng, chuyển động xoay được truyền qua bộ bánh răng, giảm lực cần thiết để đóng mở van. Đây là lựa chọn lý tưởng cho các van kích thước lớn hoặc khi áp suất đường ống cao.

Hệ thống hộp số được đặt ở đầu cổ van, có cơ chế khóa tự giữ vị trí, tránh tình trạng van tự động xoay do áp lực dòng chảy. Cấu trúc kín ngăn bụi, nước và hơi ẩm xâm nhập. Vật liệu thân van, trục và đĩa tương tự loại tay gạt, nhưng cơ cấu vận hành được tối ưu cho lực xoay ổn định.

Ưu điểm của loại này là khả năng điều tiết lưu lượng chính xác hơn. Người vận hành có thể quay vô lăng từ từ để mở từng phần van, kiểm soát tốc độ dòng chảy tốt hơn, tránh sốc áp. Cổ dài giúp vô lăng đặt ở vị trí an toàn, không cần tiếp cận trực tiếp thân van dưới hố sâu.

Van bướm cổ dài tay quay thường được sử dụng trong nhà máy nước, hệ thống xử lý nước thải, dây chuyền HVAC, và các đường ống lớn tại nhà máy công nghiệp. Nhờ độ ổn định cao và kết cấu bền, loại này gần như không cần bảo trì trong nhiều năm sử dụng liên tục.

Van bướm cổ dài điều khiển điện

Van bướm cổ dài điều khiển điện là dạng tự động hóa hoàn toàn, sử dụng mô-tơ điện để quay trục van theo tín hiệu điều khiển. Bộ truyền động điện có thể hoạt động với điện áp 24V, 220V hoặc 380V, tùy yêu cầu thiết bị điều khiển trung tâm. Van có thể vận hành theo hai chế độ: đóng mở ON/OFF hoặc điều tiết tuyến tính.

Cấu trúc cổ dài giúp motor điện tách khỏi phần thân van, tránh tiếp xúc với nước, hơi hoặc nhiệt độ cao từ đường ống. Điều này kéo dài tuổi thọ của thiết bị và đảm bảo hoạt động ổn định. Phần thân van được làm từ gang hoặc inox, đĩa van bằng thép không gỉ, chịu được áp lực PN16 và nhiệt độ lên tới 180°C.

Ưu điểm của loại này là khả năng điều khiển từ xa, đồng bộ với hệ thống tự động của nhà máy. Người dùng có thể điều chỉnh van thông qua tủ PLC hoặc cảm biến mà không cần thao tác thủ công. Van hoạt động êm, đóng mở chậm để tránh sốc áp và kéo dài tuổi thọ gioăng làm kín.

Sản phẩm thường được ứng dụng trong nhà máy thực phẩm, hóa chất, xử lý nước thải, hoặc hệ thống tự động hóa công nghiệp. Đây là giải pháp lý tưởng cho các công trình yêu cầu kiểm soát lưu lượng chính xác, liên tục và không cần nhân công vận hành trực tiếp.

Van bướm cổ dài điều khiển khí nén

Van bướm cổ dài điều khiển khí nén vận hành bằng áp suất khí, dùng bộ truyền động khí để xoay trục van. Khi cấp khí vào xi-lanh, piston chuyển động, kéo theo trục xoay 90° giúp mở hoặc đóng van. Khi ngắt khí, lò xo hồi trả van về vị trí ban đầu (đối với loại tác động đơn), hoặc có thể điều khiển hai chiều (đối với loại tác động kép).

Ưu điểm nổi bật là tốc độ đóng mở cực nhanh, chỉ từ 1–2 giây, phù hợp cho các hệ thống cần phản hồi nhanh hoặc điều khiển nhiều van cùng lúc. Cổ dài giúp bộ khí nén được đặt ở vị trí cao, tránh ẩm, bụi và tăng độ an toàn cho người vận hành.

Van có thể kết hợp với các thiết bị phụ như van điện từ, công tắc giới hạn, tủ điều khiển để hoạt động đồng bộ trong hệ thống. Nhờ đặc tính không sử dụng điện, loại này đặc biệt phù hợp cho môi trường dễ cháy nổ hoặc nơi có độ ẩm cao.

Van bướm cổ dài khí nén thường thấy trong nhà máy lọc dầu, hệ thống hơi, sản xuất xi măng, hóa chất, và các dây chuyền công nghiệp tự động. Cấu trúc chắc chắn, độ kín khít cao, ít bảo trì, giúp duy trì hiệu suất ổn định trong thời gian dài.

Hướng dẫn lắp đặt và vận hành

Bước 1: Xác định vị trí lắp đặt phù hợp, đảm bảo đường ống thẳng và mặt bích phẳng, không bị lệch. Làm sạch bề mặt tiếp xúc và loại bỏ dị vật.

Bước 2: Đặt van vào vị trí giữa hai mặt bích, căn chỉnh cổ van thẳng đứng. Với loại điều khiển điện hoặc khí nén, cần cố định chắc phần đầu để tránh rung khi vận hành.

Bước 3: Siết bulong theo hình chéo để phân bố lực đều, tránh cong vênh thân van. Kiểm tra đĩa van không chạm vào thành ống khi xoay.

Bước 4: Kết nối điện hoặc ống khí theo hướng dẫn nhà sản xuất. Tiến hành chạy thử, kiểm tra độ kín và chuyển động của đĩa van ở các góc mở khác nhau.

Bảo dưỡng: Sau mỗi 6 tháng, nên kiểm tra gioăng làm kín, tra dầu trục van và kiểm tra lại lớp phủ epoxy. Với loại điều khiển điện hoặc khí nén, cần vệ sinh đầu truyền động và kiểm tra các khớp nối để đảm bảo tuổi thọ lâu dài.
