Giới thiệu sản phẩm

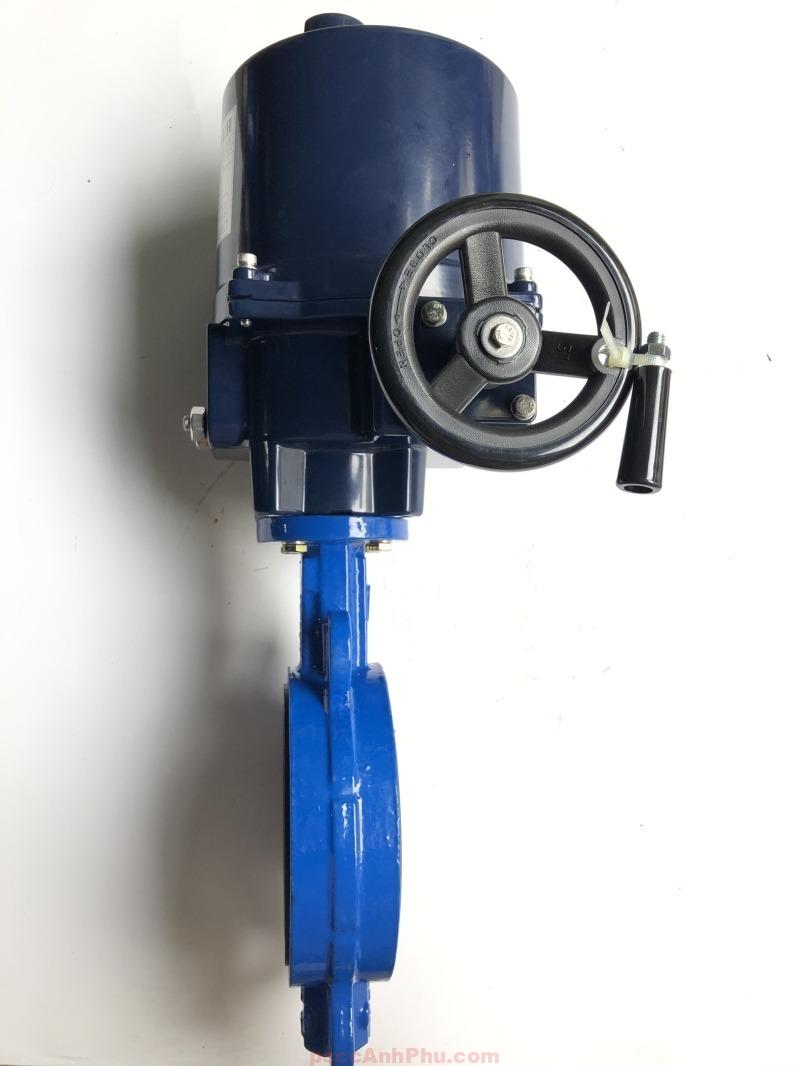

Van bướm điều khiển điện SunYeh DN250 là thiết bị điều tiết dòng chảy tự động sử dụng bộ truyền động điện OM-3 của hãng SunYeh – Đài Loan, nổi tiếng với độ bền và độ chính xác cao. Sản phẩm được thiết kế cho hệ thống đường ống DN250 tiêu chuẩn PN10/PN16 hoặc JIS10K, phù hợp sử dụng trong môi trường công nghiệp như hệ thống nước, xử lý nước thải, HVAC, PCCC và dây chuyền thực phẩm. Mô-men xoắn của bộ điều khiển đạt 150 N·m, đảm bảo khả năng đóng mở nhanh, êm và chính xác.
Thân van được chế tạo bằng gang cầu phủ epoxy dày 250 μm chống ăn mòn, đĩa van inox SUS304 sáng bóng, roăng EPDM chịu nhiệt đến 120°C. Bộ truyền động điện OM-3 đạt chuẩn chống nước IP67, tích hợp tay quay cơ để thao tác thủ công khi mất điện. Cấu trúc nhỏ gọn, vận hành ổn định, là lựa chọn tối ưu cho hệ thống đường ống trung áp và tự động hóa công nghiệp.

Tham khảo thêm các sản phẩm: van bướm công nghiệp
Cấu tạo tổng quan
Van bướm điện DN250 SunYeh được thiết kế tối ưu cho môi trường công nghiệp có áp lực và lưu lượng lớn. Cấu tạo chắc chắn, kết hợp giữa thân gang cầu chịu lực và đĩa inox chống gỉ giúp van duy trì độ bền cao trong thời gian dài.
| Thành phần | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|
| Thân van | Gang cầu phủ Epoxy | Chịu áp PN16, sơn phủ epoxy chống rỉ, độ bền cơ học cao |
| Đĩa van | Inox SUS304 | Bề mặt phẳng, chống ăn mòn, tăng độ kín |
| Roăng làm kín | EPDM | Đàn hồi tốt, chịu nhiệt, không rò rỉ |
| Trục van | Inox SUS410 | Truyền mô-men chính xác, chịu tải xoắn lớn |
| Bộ điều khiển điện | OM-3 – SunYeh | Mô-men 150 N·m, IP67, điện áp 220V |
| Tay quay cơ | Gang phủ sơn | Dùng khi mất điện, thao tác dễ dàng |
Bộ truyền động OM-3 bao gồm mô-tơ điện, hộp giảm tốc, công tắc hành trình kép và cảm biến mô-men xoắn bảo vệ quá tải. Toàn bộ vỏ bằng hợp kim nhôm đúc phủ sơn tĩnh điện giúp tăng khả năng chống oxy hóa. Thiết kế kín nước đạt chuẩn IP67 giúp OM-3 hoạt động tốt trong điều kiện ẩm ướt hoặc mưa ngoài trời.
Nguyên lý hoạt động
Khi cấp điện, mô-tơ điện trong bộ OM-3 quay, truyền mô-men xoắn thông qua hộp giảm tốc đến trục van, khiến đĩa van quay từ 0° đến 90°. Ở vị trí 0°, đĩa van vuông góc với dòng chảy (đóng kín); ở vị trí 90°, đĩa van song song (mở hoàn toàn). Khi đạt giới hạn, công tắc hành trình sẽ tự động ngắt điện, tránh quá tải mô-tơ. Khi mất điện, tay quay cơ học được kích hoạt để thao tác thủ công, cơ cấu ly hợp tự động ngắt truyền động điện để bảo vệ hệ thống.
┌───────────────────────────────┐
│ Bộ điều khiển OM-3 │
└──────────────┬────────────────┘
│
▼
┌──────────────┐
│ Trục van │
└──────────────┘
│
╔═══════════════════════╗
║ Đĩa van inox ║ ←→ Quay 0°–90°
╚═══════════════════════╝
↑ ↑
Đóng kín Mở hoàn toàn
Ưu điểm nổi bật
1. Công suất mô-tơ mạnh mẽ: OM-3 cho mô-men xoắn 150 N·m, phù hợp với đường ống DN250, đảm bảo đóng mở nhanh và ổn định.
2. Độ bền vượt trội: Thân van gang cầu phủ epoxy chống rỉ, đĩa inox 304 chống mài mòn, tuổi thọ cao.
3. Độ kín tuyệt đối: Gioăng EPDM đảm bảo không rò rỉ, chịu áp lực PN16, thích hợp môi trường có rung động.
4. An toàn cao: Cảm biến mô-men xoắn bảo vệ mô-tơ khi kẹt cơ khí, công tắc hành trình tự động ngắt điện.
5. Chống nước – chống bụi IP67: Hoạt động tốt trong môi trường ẩm, trạm bơm hoặc khu vực ngoài trời.
6. Hỗ trợ tự động hóa: Có thể tích hợp module điều khiển tuyến tính 4–20mA/0–10V cho hệ thống PLC, SCADA.
7. Bảo trì dễ dàng: Hộp điện tháo rời, tay quay cơ linh hoạt, thuận tiện trong quá trình bảo dưỡng.
8. Thiết kế nhỏ gọn: Dạng wafer tiết kiệm không gian, dễ lắp đặt giữa hai mặt bích tiêu chuẩn.
Ứng dụng tiêu biểu
1. Hệ thống cấp nước đô thị: Điều chỉnh lưu lượng tại trạm bơm, khu cấp nước sinh hoạt, mạng phân phối.
2. Nhà máy xử lý nước thải: Điều tiết dòng chảy trong các bể lọc, bể phản ứng, và hệ thống tuần hoàn.
3. HVAC – Chiller: Điều khiển lưu lượng nước lạnh trong hệ thống làm mát hoặc điều hòa trung tâm.
4. Công nghiệp thực phẩm: Đĩa inox 304 đảm bảo vệ sinh, chống oxy hóa, thích hợp dây chuyền sản xuất.
5. Nhà máy hóa chất: Dùng trong đường ống dẫn dung môi, nước muối, hoặc môi trường có tính ăn mòn nhẹ.
6. Hệ thống PCCC: Lắp đặt trong tuyến ống chính, sprinkler hoặc trạm bơm chữa cháy.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Vệ sinh đường ống, kiểm tra mặt bích theo tiêu chuẩn PN16 hoặc JIS10K. Kiểm tra điện áp nguồn 220V và vị trí lắp đặt.
Bước 2 – Lắp đặt: Đặt van giữa hai mặt bích, giữ đĩa van mở 10° để tránh kẹt. Dùng gioăng phù hợp để đảm bảo độ kín.
Bước 3 – Siết bulong: Siết đều theo hình sao, tránh lệch tâm. Không siết quá mạnh để bảo vệ lớp epoxy và gioăng.
Bước 4 – Đấu nối điện: Kết nối dây nguồn AC220V theo sơ đồ trong nắp OM-3, đảm bảo dây nối đất an toàn.
Bước 5 – Kiểm tra vận hành: Cấp điện thử, quan sát thời gian đóng/mở (~20 giây). Điều chỉnh công tắc hành trình nếu chưa đạt vị trí mong muốn.
Bước 6 – Bảo trì định kỳ: Kiểm tra 3–6 tháng/lần: bôi mỡ trục van, kiểm tra lớp sơn phủ, gioăng, bulong, vệ sinh vỏ điện.
Lưu ý: Không vận hành đồng thời tay quay và điện. Khi thao tác tay quay, đảm bảo nguồn điện ngắt hoàn toàn. Tránh lắp van trong môi trường có hóa chất mạnh hoặc nhiệt độ quá 120°C.
Kết luận: Với khả năng điều khiển chính xác, độ bền cao và khả năng hoạt động ổn định, van bướm điều khiển điện SunYeh DN250 là lựa chọn tối ưu cho các hệ thống công nghiệp tự động, mang lại hiệu quả và độ an toàn tối đa.
