Giới thiệu sản phẩm

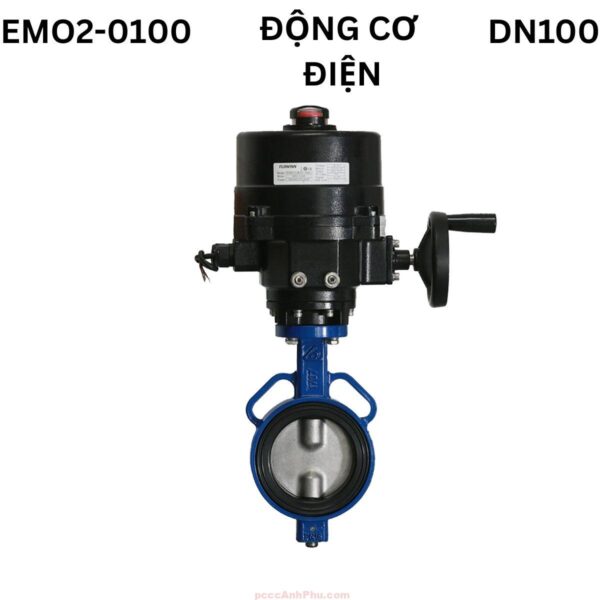

Van bướm điều khiển điện ShinYi EOM DN100 là dòng van bướm tự động trung cỡ, trang bị bộ truyền động điện EOM2-0100 cho phép đóng mở từ xa hoặc điều tiết lưu lượng bằng tín hiệu điện. Sản phẩm được ứng dụng rộng rãi trong hệ thống PCCC, HVAC và xử lý nước công nghiệp nhờ khả năng điều khiển chính xác, vận hành êm và độ bền vượt trội.
Thân van chế tạo từ gang cầu GGG50 phủ epoxy 300 µm, đĩa inox 304 chống ăn mòn, vòng đệm EPDM đúc liền giúp kín nước tuyệt đối. Bộ motor EOM2-0100 có moment 100 N·m, thời gian quay 19 giây (AC) hoặc 16 giây (DC 24 V & Fail-safe), hỗ trợ hai chế độ: ON/OFF và Modulation (điều tiết tuyến tính 4–20 mA hoặc 0–10 V). Đây là model motor được ShinYi tối ưu cho các kích cỡ DN100–DN150.
Bộ truyền động điện gắn trực tiếp lên trục van bằng mặt bích tiêu chuẩn ISO 5211, truyền moment xoắn đồng tâm, giảm tổn thất cơ học. Motor đạt chuẩn IP67 chống nước, thích hợp lắp trong môi trường ẩm hoặc ngoài trời. Nhờ khả năng hoạt động ổn định và chế độ điều tiết thông minh, van EOM DN100 trở thành lựa chọn lý tưởng cho các hệ thống điều khiển điện trung áp.
Xem đầy đủ các sản phẩm: van bướm điều khiển điện
Cấu tạo tổng quan
Van ShinYi EOM DN100 gồm cụm thân van cơ học và motor điện EOM2-0100. Cấu trúc chắc chắn, độ chính xác cao, đảm bảo đóng mở ổn định dưới áp PN16. Hai cụm được liên kết bằng mặt bích chuẩn ISO 5211, cho phép tháo/lắp motor dễ dàng khi bảo trì. Bảng dưới đây thể hiện chi tiết cấu tạo và thông số kỹ thuật:
| Thành phần | Vật liệu / Model | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang cầu GGG50 phủ epoxy | Đúc liền khối, lớp phủ 300 µm chống ăn mòn, chịu áp PN16 – PN25 |
| Đĩa van (Disc) | Inox 304 – ASTM A351 CF8 | Bề mặt bóng, giảm ma sát, chịu oxy hóa và hóa chất nhẹ |
| Trục van (Shaft) | Inox 410 – AISI 410 | Truyền moment ổn định, chống xoắn, độ bền cao |
| Vòng đệm (Seat) | EPDM | Độ đàn hồi cao, chịu nhiệt –10 ÷ 80 °C, kín tuyệt đối |
| Bộ truyền động điện | EOM2-0100 | Moment 100 N·m / Thời gian 19 / 16 s (AC 220 V / DC 24 V & Fail-safe) Chế độ ON-OFF và Modulation (4–20 mA / 0–10 V) Cấp bảo vệ IP67, vỏ nhôm đúc sơn tĩnh điện |
Motor EOM2-0100 có hộp giảm tốc bánh răng thép hợp kim, ổ bi đỡ hai đầu giúp vận hành êm và ổn định. Moment 100 N·m đảm bảo đủ lực mở cho đĩa inox 304 DN100 dưới áp PN16 mà không quá tải. Công tắc giới hạn hành trình (limit switch) và bộ cảm biến vị trí truyền tín hiệu về trung tâm giúp giám sát chính xác trạng thái van.
Với chế độ Modulation, motor EOM2-0100 có thể điều chỉnh góc mở van liên tục từ 0 – 90°, tương ứng với tín hiệu điều khiển 4–20 mA hoặc 0–10 VDC, giúp điều tiết lưu lượng hoặc áp suất chính xác trong hệ thống HVAC và nước công nghiệp.
Nguyên lý hoạt động
Khi nhận lệnh từ tủ điều khiển, motor EOM2-0100 quay trục chính qua bộ giảm tốc, xoay đĩa van ¼ vòng (90°). Khi đĩa song song với dòng chảy, van mở hoàn toàn; khi vuông góc, van đóng kín. Công tắc giới hạn hành trình bên trong motor giúp ngắt điện khi đạt điểm cuối, tránh quá hành trình và bảo vệ motor.
Ở chế độ Modulation, tín hiệu điện đầu vào được chuyển thành góc mở tỷ lệ (0–90°), cho phép điều chỉnh lưu lượng tuyến tính. Cơ chế này giúp EOM DN100 đóng vai trò như một van điều tiết (Butterfly Control Valve), phù hợp với các hệ thống yêu cầu ổn định áp hoặc nhiệt độ.
Trong trường hợp mất điện, bản DC 24 V kèm Fail-safe kích hoạt lò xo hồi, đưa van về trạng thái đóng an toàn trong 16 giây. Motor IP67 giúp bảo vệ toàn bộ mạch khỏi ẩm và bụi, đảm bảo vận hành ổn định trên 20 000 chu kỳ.
Ưu điểm nổi bật
1. Hai chế độ điều khiển: ON/OFF và Modulation giúp van vừa đóng/mở nhanh, vừa điều tiết lưu lượng chính xác.
2. An toàn cao: Chức năng Fail-safe tự động đưa van về vị trí đóng khi mất điện, bảo vệ đường ống và thiết bị liên quan.
3. Độ kín tuyệt đối: Gioăng EPDM đúc liền, ép đều quanh đĩa inox, ngăn rò rỉ hoàn toàn.
4. Độ bền cao: Gang cầu GGG50 chịu va đập, đĩa inox 304 chống oxy hóa, motor nhôm đúc bền vững.
5. Dễ bảo trì: Motor gắn trực tiếp ISO 5211, tháo/lắp nhanh khi kiểm tra hoặc thay thế.
6. Chống nước, bụi: IP67 cho phép làm việc ổn định ngoài trời và khu vực ẩm.
Nhược điểm
1. Giá thành cao hơn van tay gạt do tích hợp motor điện và mạch điều khiển.
2. Cần nguồn điện ổn định, sụt áp lớn dễ gây lỗi Modulation.
3. Cần kiểm tra và hiệu chỉnh bộ cảm biến góc mở định kỳ.
4. Không nên dùng trong môi trường hóa chất ăn mòn hoặc nhiệt độ cao > 80 °C.
Ứng dụng tiêu biểu
Van bướm điều khiển điện ShinYi EOM DN100 được dùng nhiều trong hệ thống PCCC tự động ở các tòa nhà, nhà máy và trung tâm thương mại. Motor EOM2 cho phép đóng mở nhanh, ổn định và an toàn khi mất điện.
Trong HVAC và xử lý nước, van EOM DN100 được lắp ở tuyến chính để điều tiết áp suất và lưu lượng. Chế độ Modulation giúp duy trì nhiệt độ ổn định và tiết kiệm năng lượng.
Trong nhà máy và khu công nghiệp, EOM DN100 được tích hợp với hệ PLC để điều khiển tự động theo chu trình, đảm bảo đồng bộ toàn hệ thống van điện.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Kiểm tra kích thước mặt bích DN100, làm sạch bề mặt, đảm bảo nguồn điện và tín hiệu điều khiển ổn định.
Bước 2 – Căn chỉnh: Đặt van vào giữa hai mặt bích, đĩa ở góc mở 10°, siết bulon hình sao để phân lực đều.
Bước 3 – Đấu nối điện: Đấu dây AC 220 V hoặc DC 24 V vào terminal motor theo sơ đồ hãng, kết nối tín hiệu Modulation (nếu dùng).
Bước 4 – Kiểm tra vận hành: Cấp tín hiệu ON/OFF, quan sát đĩa xoay 90°, kiểm tra phản hồi trạng thái mở/đóng về trung tâm.
Bước 5 – Bảo trì: Định kỳ 6 tháng vệ sinh motor, tra dầu nhẹ vào trục, kiểm tra gioăng và công tắc hành trình. Khi lắp ngoài trời, nên có mái che bảo vệ.
Với thiết kế chắc chắn, motor EOM2-0100 đa năng và độ bền cao, van bướm điều khiển điện ShinYi EOM DN100 mang đến hiệu suất vận hành ổn định, phù hợp cho các công trình yêu cầu độ tin cậy và tự động hóa cao.
