Giới thiệu sản phẩm

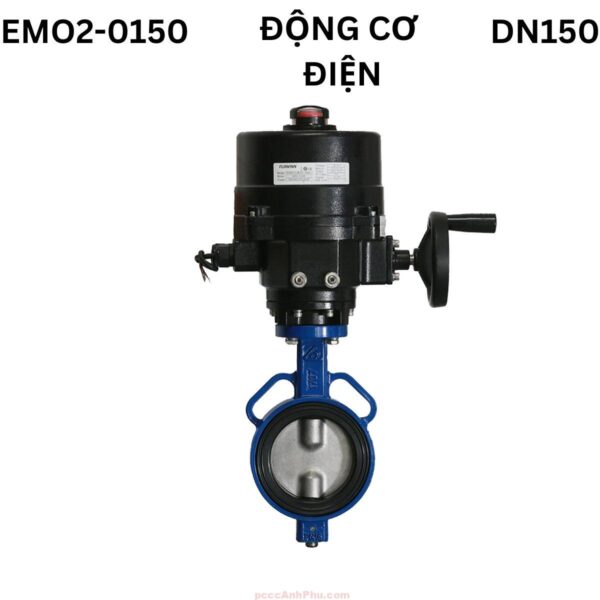

Van bướm điều khiển điện ShinYi EOM DN150 là thiết bị van bướm tự động cỡ trung, sử dụng bộ mô-tơ điện EOM2-0150 để điều khiển đóng mở và điều tiết dòng chảy trong đường ống. Đây là dòng sản phẩm chủ lực của ShinYi dành cho hệ thống PCCC, HVAC, xử lý nước và công nghiệp, nơi yêu cầu vận hành tin cậy, độ kín cao và khả năng tự động hóa toàn phần.
Thân van được đúc từ gang cầu GGG50, phủ lớp epoxy dày 300 µm chống ăn mòn. Đĩa inox 304 và gioăng EPDM đúc liền giúp kín tuyệt đối khi van đóng. Bộ truyền động điện EOM2-0150 có moment 120 N·m, thời gian quay 19 giây (AC 220 V) hoặc 16 giây (DC 24 V & Fail-safe), hỗ trợ điều khiển ON-OFF và Modulation (4–20 mA / 0–10 V). Nhờ thiết kế vỏ nhôm đúc IP67, motor hoạt động ổn định trong môi trường ẩm, bụi và nhiệt độ cao.
Van EOM DN150 có khả năng chịu áp PN16 – PN25, vận hành êm và tiết kiệm điện năng. Sản phẩm được sản xuất theo tiêu chuẩn BS 5155 / API 609, có thể lắp trực tiếp với mặt bích tiêu chuẩn ISO 5211 mà không cần khớp nối trung gian.
Xem đầy đủ các sản phẩm: van bướm điều khiển điện
Cấu tạo tổng quan
Van EOM DN150 gồm hai cụm chính: phần thân van cơ học và mô-tơ điện EOM2-0150. Cụm thân đảm nhiệm chức năng đóng kín, cụm mô-tơ truyền moment quay qua trục inox để điều khiển đĩa. Hai phần ghép đồng trục bằng mặt bích ISO 5211, giúp lực xoắn truyền đều và giảm mài mòn. Cấu tạo chi tiết thể hiện như sau:
| Thành phần | Vật liệu / Model | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang cầu GGG50 phủ epoxy | Đúc liền khối, phủ 300 µm epoxy chống ăn mòn, chịu áp PN16–PN25 |
| Đĩa van (Disc) | Inox 304 – ASTM A351 CF8 | Bề mặt bóng, giảm ma sát, chống oxy hóa và ăn mòn nhẹ |
| Trục van (Shaft) | Inox 410 – AISI 410 | Truyền moment ổn định, chống xoắn, độ bền cao |
| Vòng đệm (Seat) | EPDM | Kín tuyệt đối, chịu nhiệt –10 ÷ 80 °C, độ đàn hồi cao |
| Bộ truyền động điện | EOM2-0150 | Moment 120 N·m / Thời gian 19 / 16 s (AC 220 V / DC 24 V & Fail-safe) Chế độ ON-OFF & Modulation (4–20 mA / 0–10 V) Cấp bảo vệ IP67 – Vỏ nhôm đúc sơn tĩnh điện |
Motor EOM2-0150 sử dụng hộp giảm tốc bánh răng thép tôi cứng, vòng bi bôi trơn kín giúp vận hành êm. Moment 120 N·m đủ lực xoay đĩa van DN150 mà không quá tải. Công tắc giới hạn ( limit switch ) tự ngắt nguồn khi đạt điểm cuối, bảo vệ motor và gioăng EPDM. Khi mất điện, phiên bản DC 24 V Fail-safe kích hoạt lò xo hồi đưa đĩa về vị trí đóng trong 16 giây.
Nguyên lý hoạt động
Khi nhận tín hiệu điều khiển ON/OFF hoặc tín hiệu Modulation từ tủ trung tâm, motor EOM2-0150 xoay trục chính qua hộp giảm tốc, kéo đĩa van mở hoặc đóng. Cảm biến góc quay bên trong motor đo chính xác góc mở, phản hồi về bộ điều khiển. Khi đĩa vuông góc với dòng chảy, van đóng hoàn toàn và nguồn tự ngắt.
Ở chế độ Modulation, van có thể điều chỉnh liên tục 0 – 90°, điều tiết lưu lượng và áp suất tuyến tính. Tốc độ quay 19 / 16 s giúp van phản ứng nhanh, thích hợp với hệ thống cần điều khiển liên tục và ổn định áp lực.
Motor EOM2 được bảo vệ IP67, vỏ nhôm đúc giúp tản nhiệt tốt khi làm việc liên tục. Bánh răng thép và vòng bi chống mòn giúp motor duy trì hiệu suất trên 20 000 chu kỳ mở/đóng. Cơ chế Fail-safe đảm bảo van đóng an toàn khi mất điện, đặc biệt trong hệ thống PCCC.
Ưu điểm nổi bật
1. Điều khiển đa năng với 2 chế độ ON/OFF và Modulation, đáp ứng vừa đóng mở nhanh, vừa điều tiết lưu lượng chính xác.
2. Moment cao 120 N·m đảm bảo đóng/mở ổn định cho đường ống DN150, giảm rung lắc và mất áp.
3. An toàn Fail-safe: motor tự đóng van khi mất điện, tránh rò rỉ và sự cố hệ thống.
4. Bền bỉ với môi trường ngoài trời, cấu trúc IP67 chống nước và bụi tốt.
5. Bảo trì dễ dàng: thiết kế mặt bích chuẩn ISO 5211 giúp tháo/lắp motor nhanh.
Nhược điểm
1. Giá thành cao do motor có thêm mạch Modulation.
2. Cần nguồn điện ổn định, nếu sụt áp dễ ảnh hưởng đến tốc độ vận hành.
3. Không thích hợp cho môi trường nhiệt cao > 80 °C hoặc hóa chất mạnh.
4. Cần hiệu chuẩn cảm biến góc định kỳ để duy trì độ chính xác.
Ứng dụng tiêu biểu
Van EOM DN150 được dùng rộng rãi trong hệ thống PCCC tự động tại nhà máy, tòa nhà cao tầng và trạm bơm. Moment 120 N·m đảm bảo đóng mở ổn định dưới áp PN16, an toàn khi mất điện.
Trong HVAC và xử lý nước, EOM DN150 điều tiết lưu lượng theo tín hiệu Modulation, giúp duy trì áp và nhiệt độ ổn định. Vật liệu inox và EPDM đảm bảo chống ăn mòn và độ bền cao.
Trong công nghiệp và hệ thống tự động hóa, van được tích hợp PLC điều khiển đồng bộ, cho phép quản lý lưu lượng tự động và phản hồi tín hiệu về trung tâm.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Kiểm tra mặt bích DN150, làm sạch bề mặt, đảm bảo nguồn điện và tín hiệu Modulation.
Bước 2 – Lắp đặt: Đặt van vào vị trí đường ống, giữ đĩa mở 10°, siết bulon đều theo hình sao để tránh vênh.
Bước 3 – Đấu nối điện: Kết nối AC 220 V hoặc DC 24 V vào terminal motor, đấu thêm tín hiệu Modulation ( 4–20 mA / 0–10 V ) nếu sử dụng điều tiết.
Bước 4 – Chạy thử: Cấp tín hiệu ON/OFF hoặc Modulation, quan sát đĩa xoay 90°, kiểm tra giới hạn hành trình và phản hồi trạng thái.
Bước 5 – Bảo trì: Định kỳ 6 tháng vệ sinh motor, tra mỡ ổ bi, kiểm tra gioăng EPDM và hiệu chuẩn Modulation. Nếu lắp ngoài trời, nên có mái che bảo vệ motor khỏi nắng mưa.
Với thiết kế bền vững, motor EOM2-0150 đa chức năng và độ chính xác cao, van bướm điều khiển điện ShinYi EOM DN150 là giải pháp hiệu quả cho hệ thống nước và PCCC tự động hiện nay.
