Giới thiệu sản phẩm
Van bướm điều khiển điện ShinYi EOM DN250 là dòng van bướm tự động điều khiển bằng điện, trang bị mô-tơ điện EOM3-0250 do ShinYi thiết kế cho các đường ống trung – lớn. Sản phẩm được dùng phổ biến trong hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp, nơi cần khả năng đóng mở từ xa, điều tiết lưu lượng và hoạt động ổn định trong môi trường khắc nghiệt.
Thân van đúc từ gang cầu GGG50, phủ epoxy 300 µm chống ăn mòn. Đĩa van inox 304 cứng, bề mặt bóng giảm ma sát. Gioăng EPDM đúc liền thân đảm bảo kín tuyệt đối khi đóng. Bộ mô-tơ EOM3-0250 cho moment xoắn 250 N·m, thời gian quay 29 giây (AC 220 V) hoặc 24 giây (DC 24 V & Fail-safe). Motor hỗ trợ điều khiển ON/OFF và Modulation (4–20 mA / 0–10 V), phù hợp cho hệ thống điều tiết lưu lượng trung tâm.
Motor đạt cấp bảo vệ IP67, vỏ nhôm đúc sơn tĩnh điện chống nước, bụi và rung. Truyền động trực tiếp qua mặt bích ISO 5211, không cần hộp nối trung gian, đảm bảo đồng trục và giảm hao mòn. Van EOM DN250 vận hành êm, tiết kiệm điện và bền bỉ với tuổi thọ cơ học trên 20 000 chu kỳ.
Xem đầy đủ các sản phẩm: van bướm điều khiển điện
Cấu tạo tổng quan

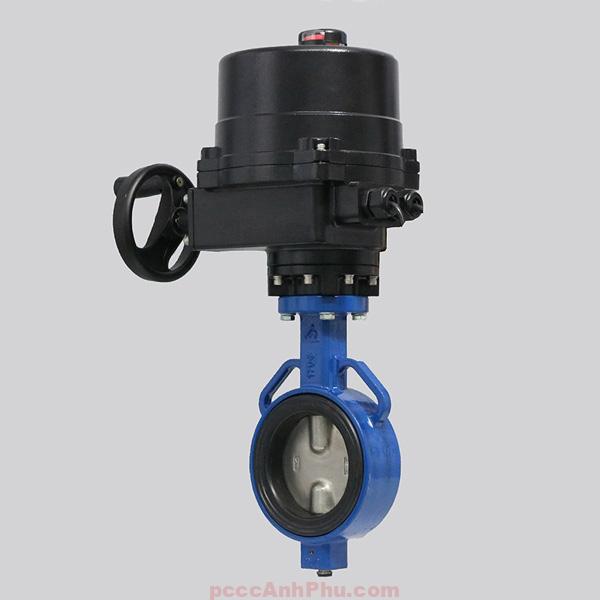

Van ShinYi EOM DN250 được cấu tạo từ hai cụm: phần thân van cơ học chịu áp lực và phần mô-tơ điện EOM3-0250 điều khiển đĩa xoay ¼ vòng. Hai cụm gắn trực tiếp bằng mặt bích ISO 5211, đảm bảo truyền moment xoắn ổn định và giảm độ rung. Cấu tạo chi tiết như sau:
| Thành phần | Vật liệu / Model | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang cầu GGG50 phủ epoxy | Đúc liền khối, phủ 300 µm epoxy chống ăn mòn, chịu áp PN16–PN25 |
| Đĩa van (Disc) | Inox 304 – ASTM A351 CF8 | Bề mặt bóng, giảm ma sát, chống oxy hóa, tăng lưu lượng |
| Trục van (Shaft) | Inox 410 – AISI 410 | Truyền moment 250 N·m ổn định, chịu lực xoắn cao |
| Vòng đệm (Seat) | EPDM | Kín tuyệt đối, chịu nhiệt –10 ÷ 80 °C, kháng ozon và hóa chất nhẹ |
| Bộ truyền động điện | EOM3-0250 | Moment 250 N·m / Thời gian 29 / 24 s (AC 220 V / DC 24 V & Fail-safe) Chế độ ON-OFF & Modulation (4–20 mA / 0–10 V) Cấp IP67 – Vỏ nhôm đúc sơn tĩnh điện – Công suất 45 W |

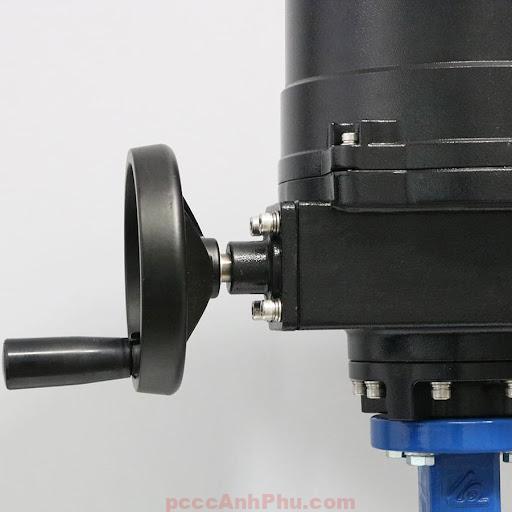

Motor EOM3-0250 sử dụng hộp giảm tốc nhiều cấp bằng bánh răng thép hợp kim, ổ bi kín chống bụi. Limit switch kép kiểm soát hành trình mở/đóng, ngắt điện tự động ở điểm giới hạn. Khi mất điện, phiên bản DC 24 V Fail-safe kích hoạt lò xo hồi, đưa đĩa về vị trí đóng an toàn trong 24 giây. Vỏ nhôm tản nhiệt giúp motor làm việc ổn định liên tục mà không quá nhiệt.
Nguyên lý hoạt động
Khi nhận tín hiệu điều khiển ON/OFF hoặc Modulation, mô-tơ EOM3-0250 xoay trục chính qua hộp giảm tốc, làm đĩa van xoay 90°. Khi đĩa song song với dòng chảy, van mở hoàn toàn; khi vuông góc, van đóng kín. Limit switch tự ngắt điện khi đạt điểm cuối, bảo vệ motor và gioăng EPDM khỏi quá tải cơ học.
Với chế độ Modulation, tín hiệu 4–20 mA hoặc 0–10 V điều chỉnh góc mở tuyến tính, cho phép điều tiết lưu lượng chính xác trong hệ HVAC hoặc trạm xử lý nước. Khi mất điện, cơ chế Fail-safe tự động kích hoạt, đưa đĩa về trạng thái đóng. Nhờ moment cao và hộp giảm tốc đa cấp, motor vận hành êm, không giật, giúp duy trì tuổi thọ hệ thống đường ống.
Ưu điểm nổi bật
1. Moment lớn: 250 N·m giúp motor hoạt động ổn định cho đường ống DN250 – DN300, chịu áp PN25.
2. Hai chế độ điều khiển: ON-OFF và Modulation, phù hợp cho cả đóng/mở nhanh và điều tiết tuyến tính.
3. An toàn Fail-safe: Tự động đóng van khi mất điện, đảm bảo hệ thống an toàn tuyệt đối.
4. Độ bền cao: Hộp số thép hợp kim, trục inox và gioăng EPDM tăng tuổi thọ cơ học.
5. Khả năng chống nước IP67: Motor làm việc ngoài trời, khu vực ẩm, trạm bơm, tầng hầm kỹ thuật.
6. Vận hành êm, tiết kiệm điện: Tối ưu giảm tốc, giảm ồn và tiết kiệm năng lượng 30 % so với motor đồng trục thường.
Nhược điểm
1. Giá thành cao hơn các dòng van tay quay cùng kích cỡ.
2. Cần nguồn điện ổn định và tín hiệu Modulation sạch, không nhiễu.
3. Không nên dùng trong môi trường hóa chất ăn mòn mạnh hoặc nhiệt độ > 80 °C.
4. Cần hiệu chuẩn định kỳ cảm biến góc mở để giữ độ chính xác cao.
Ứng dụng tiêu biểu
Van bướm điều khiển điện ShinYi EOM DN250 được dùng phổ biến trong hệ thống PCCC tự động của nhà máy, kho bồn và trung tâm thương mại. Moment 250 N·m đảm bảo van đóng mở ổn định dưới áp PN25 và tự động đóng khi mất điện.
Trong HVAC và xử lý nước, van EOM DN250 được lắp ở đường ống chính để điều tiết lưu lượng lớn. Chế độ Modulation giúp kiểm soát chính xác áp suất và nhiệt độ, đảm bảo hiệu quả năng lượng toàn hệ thống.
Trong khu công nghiệp và dây chuyền tự động, EOM DN250 tích hợp PLC điều khiển, phản hồi trạng thái mở/đóng qua tín hiệu điện, cho phép giám sát và vận hành đồng bộ nhiều van cùng lúc.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Kiểm tra mặt bích DN250, làm sạch bề mặt và vòng đệm, chuẩn bị nguồn điện AC/DC phù hợp với motor EOM3.
Bước 2 – Lắp đặt: Đặt van vào giữa hai mặt bích, căn chỉnh trục thẳng tâm, siết đều bulon theo hình sao để tránh vênh.
Bước 3 – Đấu nối điện: Kết nối AC 220 V hoặc DC 24 V vào terminal motor, đấu thêm dây tín hiệu Modulation nếu cần điều tiết.
Bước 4 – Chạy thử: Cấp tín hiệu ON/OFF, quan sát đĩa xoay 90°, kiểm tra giới hạn hành trình và tín hiệu phản hồi trạng thái.
Bước 5 – Bảo trì: Định kỳ 6 tháng vệ sinh motor, bôi trơn trục, kiểm tra gioăng EPDM và hiệu chuẩn cảm biến góc. Nếu motor lắp ngoài trời, nên có mái che bảo vệ khỏi nắng mưa.
Với thiết kế chắc chắn, motor EOM3-0250 mạnh mẽ và khả năng điều khiển linh hoạt, van bướm điều khiển điện ShinYi EOM DN250 đáp ứng hoàn hảo các yêu cầu vận hành trong hệ thống nước, HVAC và PCCC, mang lại hiệu quả, an toàn và độ bền vượt trội cho công trình hiện đại.
