Giới thiệu sản phẩm

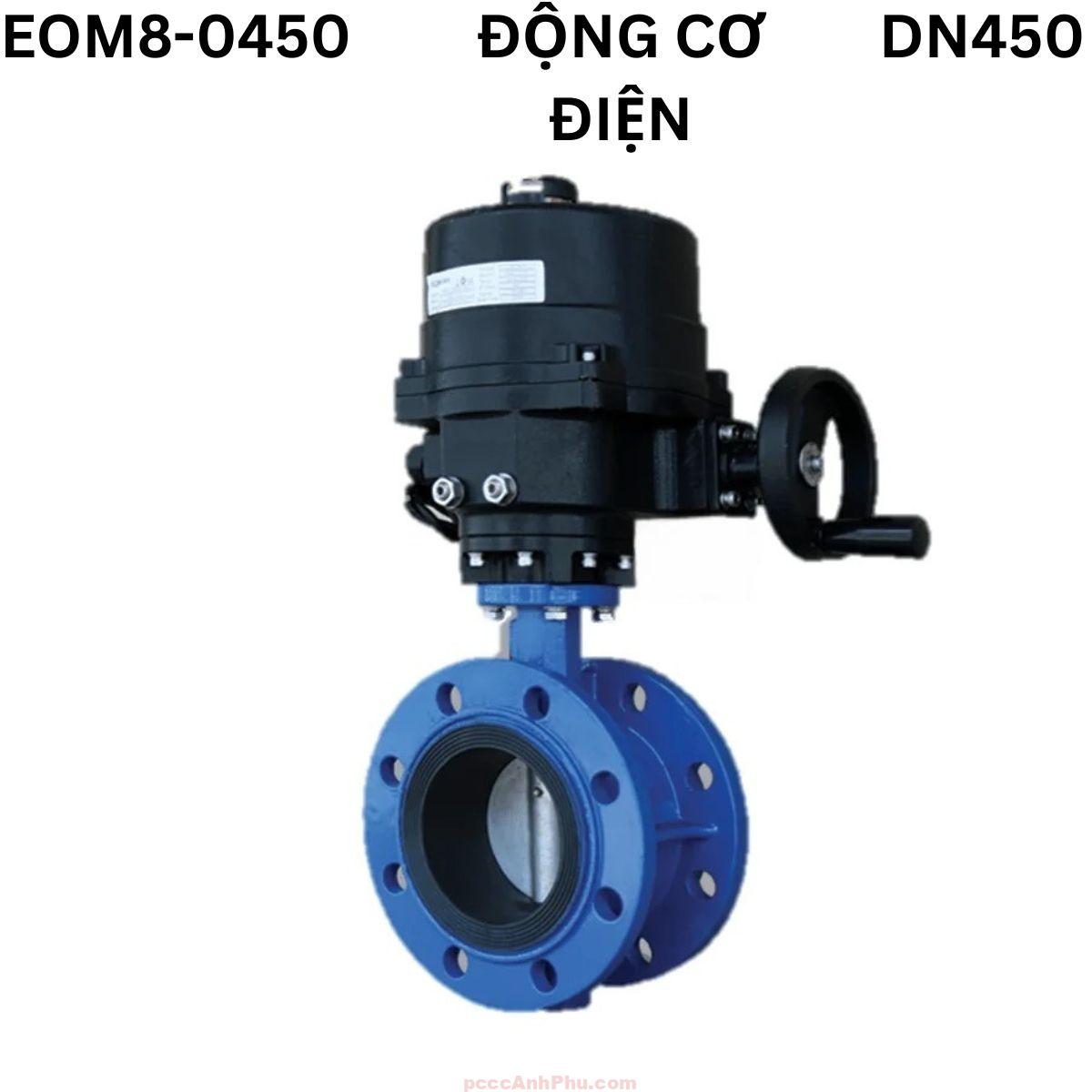

Van bướm điều khiển điện ShinYi EOM DN450 là model van bướm tự động công suất lớn, sử dụng mô-tơ điện EOM8-0450 có moment xoắn 450 N·m, phù hợp cho đường ống trung – cao áp trong hệ thống PCCC, HVAC, cấp thoát nước và công nghiệp. Đây là dòng van cao cấp của ShinYi, đáp ứng tiêu chuẩn BS 5155 / API 609, hoạt động ổn định, chính xác và an toàn khi mất điện.
Thân van được đúc bằng gang cầu GGG50 phủ epoxy 300 µm chống ăn mòn, đĩa inox 304 bề mặt bóng, vòng đệm EPDM đúc liền thân tạo kín tuyệt đối khi đóng. Motor EOM8-0450 cung cấp moment 450 N·m, thời gian quay 37 s (AC 220 V) / 31 s (DC 24 V & Fail-safe), hỗ trợ chế độ ON-OFF và Modulation (4–20 mA / 0–10 V) cho điều khiển tuyến tính liên tục.
Motor được lắp trực tiếp qua mặt bích ISO 5211, giảm rung và mài mòn, đạt cấp bảo vệ IP67 chống nước – bụi, vỏ nhôm đúc sơn tĩnh điện bền bỉ. Van EOM DN450 hoạt động ổn định trong môi trường ẩm ướt, ngoài trời hoặc trạm kỹ thuật, mang lại hiệu suất cao và tuổi thọ vận hành lâu dài.
Xem đầy đủ các sản phẩm: van bướm điều khiển điện
Cấu tạo tổng quan

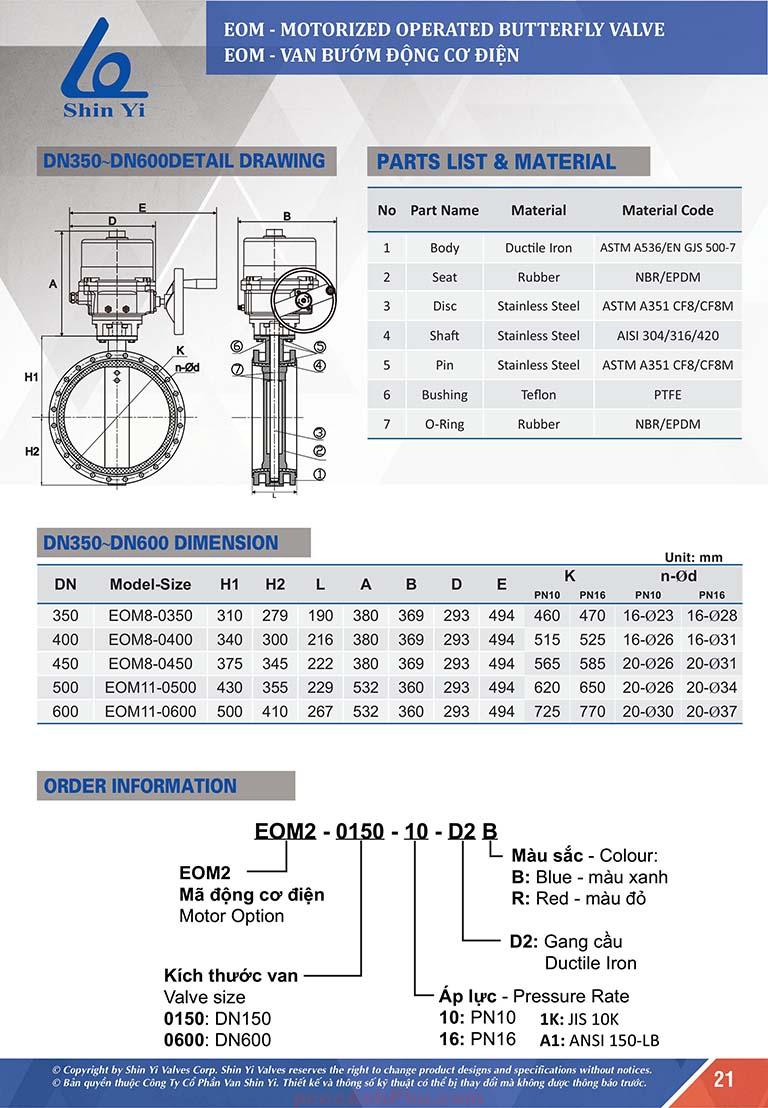

Van EOM DN450 bao gồm hai cụm chính: thân van chịu áp và mô-tơ điện EOM8-0450 điều khiển đĩa xoay ¼ vòng. Hai cụm ghép đồng trục bằng mặt bích ISO 5211, đảm bảo truyền moment ổn định và độ kín cao. Chi tiết cấu tạo thể hiện như sau:
| Thành phần | Vật liệu / Model | Đặc tính kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang cầu GGG50 phủ Epoxy | Đúc liền khối, phủ 300 µm Epoxy chống ăn mòn, chịu áp PN16–PN25 |
| Đĩa van (Disc) | Inox 304 – ASTM A351 CF8 | Bề mặt bóng, giảm ma sát, chống oxy hóa, lưu lượng cao |
| Trục van (Shaft) | Inox 410 – AISI 410 | Truyền moment 450 N·m ổn định, chịu xoắn cao |
| Vòng đệm (Seat) | EPDM | Kín tuyệt đối, chịu nhiệt –10 ÷ 80 °C, kháng hóa chất nhẹ |
| Bộ truyền động điện | EOM8-0450 | Moment 450 N·m / Thời gian 37 / 31 s (AC 220 V / DC 24 V & Fail-safe) Chế độ ON-OFF & Modulation (4–20 mA / 0–10 V) Cấp IP67 – Vỏ nhôm đúc sơn tĩnh điện – Công suất 90 W |
Mô-tơ EOM8-0450 dùng hộp giảm tốc đa cấp bánh răng thép hợp kim tôi cứng, ổ bi kín giúp vận hành êm và bền. Moment lớn 450 N·m đủ lực đóng mở van DN450 dưới áp PN25 mà không rung lắc. Limit switch ngắt nguồn khi đạt điểm cuối, bảo vệ motor và gioăng. Chức năng Fail-safe tự động đưa đĩa về vị trí đóng khi mất điện.
Nguyên lý hoạt động
Khi nhận tín hiệu ON/OFF hoặc Modulation, motor EOM8-0450 xoay ¼ vòng qua hộp giảm tốc, làm đĩa van mở hoặc đóng. Cảm biến vị trí bên trong motor xác định chính xác góc mở và truyền tín hiệu phản hồi về bộ điều khiển. Limit switch ngắt nguồn bảo vệ motor và gioăng EPDM khỏi quá tải.
Với chế độ Modulation, motor nhận tín hiệu 4–20 mA hoặc 0–10 V để điều chỉnh liên tục góc mở van, giúp điều tiết lưu lượng và áp suất tuyến tính. Hộp giảm tốc đa cấp đảm bảo đóng mở êm và tăng tuổi thọ cơ cấu truyền động. Vỏ nhôm IP67 giúp motor làm việc ổn định ở nhiệt độ và độ ẩm cao.
Ưu điểm nổi bật
1. Moment 450 N·m phù hợp đường ống DN450–DN500 áp cao PN25.
2. Hai chế độ ON-OFF và Modulation giúp điều khiển linh hoạt bằng PLC.
3. Chức năng Fail-safe tự động đóng van khi mất điện, đảm bảo an toàn.
4. Cấp bảo vệ IP67, vỏ nhôm đúc bền vững, chống nước và bụi hiệu quả.
5. Cấu trúc motor ổn định, độ ồn thấp < 45 dB, vận hành êm và bền.
Nhược điểm
1. Giá thành cao hơn so với các dòng tay quay thủ công.
2. Cần nguồn điện ổn định và đường tín hiệu chống nhiễu.
3. Không thích hợp môi trường axit – kiềm mạnh hoặc nhiệt cao > 80 °C.
4. Cần hiệu chuẩn định kỳ cảm biến để duy trì độ chính xác.
Ứng dụng tiêu biểu
Van EOM DN450 được sử dụng rộng rãi trong hệ thống PCCC tự động và đường ống chính tại nhà máy, trung tâm thương mại hoặc trạm bơm công nghiệp. Moment 450 N·m đảm bảo đóng mở êm ổn định và tự động đóng khi mất điện.
Trong HVAC và xử lý nước, EOM DN450 điều chỉnh áp và lưu lượng chính xác nhờ Modulation, duy trì hiệu suất và ổn định nhiệt – áp toàn hệ thống.
Trong nhà máy tự động và khu công nghiệp, van được tích hợp với PLC, cho phép giám sát tập trung và phản hồi trạng thái mở/đóng theo thời gian thực.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Kiểm tra mặt bích DN450, vệ sinh vòng đệm EPDM và chuẩn bị nguồn điện phù hợp.
Bước 2 – Lắp đặt: Đặt van vào vị trí đường ống, giữ đĩa mở 10°, siết bulon đều theo hình sao tránh lệch trục.
Bước 3 – Đấu nối điện: Kết nối AC 220 V hoặc DC 24 V vào terminal motor, đấu Modulation nếu dùng điều tiết.
Bước 4 – Chạy thử: Cấp tín hiệu ON/OFF, quan sát đĩa xoay 90°, kiểm tra limit switch và phản hồi.
Bước 5 – Bảo trì: Vệ sinh motor 6 tháng/lần, tra mỡ ổ bi, kiểm tra gioăng và hiệu chuẩn Modulation. Nếu lắp ngoài trời, dùng mái che bảo vệ.
Nhờ moment cao, vận hành ổn định và chức năng Fail-safe an toàn, van bướm điều khiển điện ShinYi EOM DN450 – EOM8-0450 là giải pháp hoàn hảo cho hệ thống PCCC và điều khiển tự động công nghiệp, đem lại hiệu suất cao, độ tin cậy và tuổi thọ vượt trội.
