Van bướm gang điều khiển điện Haitima DN125
Van bướm gang điều khiển điện Haitima DN125 là thiết bị điều tiết lưu lượng cỡ trung – lớn, phục vụ các hệ thống đường ống chính trong nhà máy, khu xử lý nước, hoặc mạng HVAC trung tâm. Thân van gang cầu phủ epoxy chống ăn mòn, cánh inox 304, trục inox 304 truyền moment mạnh, gioăng EPDM kín tuyệt đối. Bộ điều khiển điện Haitima HTE-40 moment 200–400 N·m, cấp bảo vệ IP67, cho phép vận hành tin cậy ngoài trời hoặc trong môi trường ẩm.
Kiểu kết nối wafer JIS 10K/PN16 giúp lắp đặt nhanh, bảo trì dễ. Van có thể điều khiển ON/OFF hoặc tuyến tính 4–20 mA khi gắn module, tương thích tốt với hệ PLC/SCADA hiện đại. DN125 thường được lắp tại các tuyến chính nơi yêu cầu đóng mở chính xác, ổn định và tần suất cao.
Tham khảo thêm các sản phẩm: butterfly valves.
Cấu tạo tổng quan
Cấu tạo DN125 được gia cường ở trục và thân để chịu áp suất cao và moment lớn. Thân gang cầu phủ epoxy hai lớp chống ăn mòn. Đĩa inox 304 bóng, giảm tổn thất áp. Trục inox 304 rèn liền khối, chịu moment xoắn cao. Gioăng EPDM bọc quanh cánh van, bảo đảm kín tuyệt đối hai chiều. Kiểu wafer gọn, phù hợp lắp giữa hai mặt bích mà không cần căn chỉnh phức tạp.
| Thành phần | Vật liệu / Đặc tính |
|---|---|
| Thân van | Gang cầu phủ epoxy – chống gỉ, chịu áp cao |
| Đĩa van | Inox 304 – giảm ma sát, lưu lượng lớn ổn định |
| Trục van | Inox 304 – chịu moment xoắn 400 N·m |
| Gioăng làm kín | EPDM – đàn hồi, kín hai chiều, chịu nhiệt 100 °C |
| Kiểu kết nối | Wafer – kẹp giữa hai mặt bích JIS 10K/PN16 |
| Áp lực làm việc | 16 bar |
| Nhiệt độ làm việc | -20 °C → +100 °C |
| Tiêu chuẩn bảo vệ | IP67 – chống nước, bụi hoàn toàn |
| Chế độ điều khiển | ON/OFF hoặc tuyến tính 4–20 mA |
| Xuất xứ | Haitima – Đài Loan |
Thiết kế chắc chắn, độ kín cao và khả năng truyền lực tốt giúp DN125 hoạt động ổn định trong hệ thống áp suất trung bình – cao, giảm hao mòn và chi phí bảo trì.

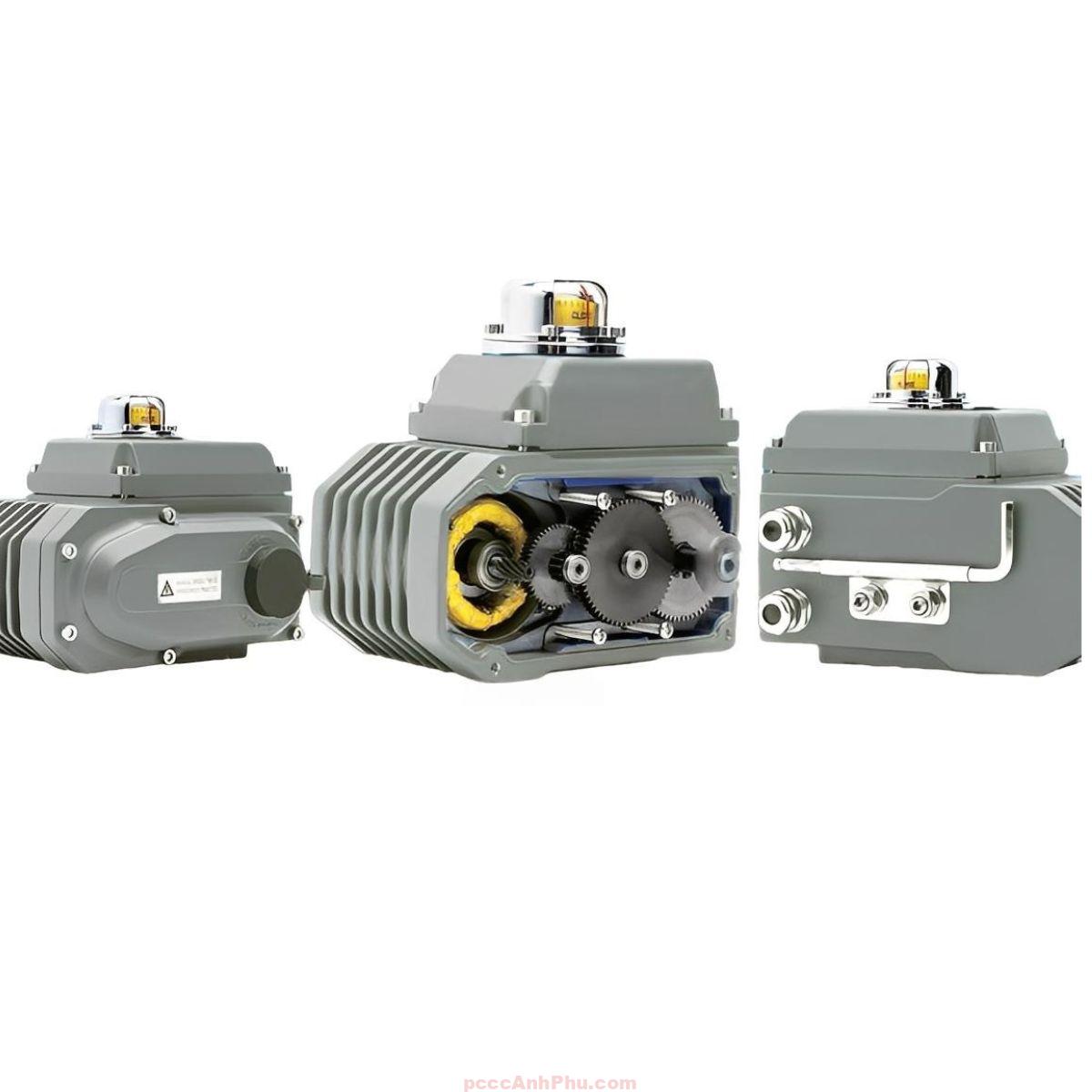

Bộ điều khiển điện Haitima – HTE-40
HTE-40 là actuator công suất 40 W, moment 200–400 N·m, dùng cho DN125–DN150. Thiết bị hỗ trợ đa điện áp (DC24V / AC24V / AC110V / AC220V / AC380V), thời gian đóng mở 20–30 giây, có công tắc hành trình kép và bảo vệ quá tải. Vỏ nhôm đúc phủ sơn tĩnh điện, cấp IP67, phù hợp lắp ngoài trời hoặc gần bồn, bể nước.
HTE-40 có thể lắp thêm module điều khiển tuyến tính 4–20 mA / 0–10 V DC cho điều tiết lưu lượng và phản hồi vị trí. Cấu trúc mô-đun giúp bảo trì nhanh, thay thế dễ dàng mà không cần tháo rời toàn bộ cụm van.
| Thông số | Giá trị |
|---|---|
| Model actuator | HTE-40 |
| Lực xoắn (N·m) | 200 – 400 |
| Công suất (W) | 40 |
| Điện áp hỗ trợ | DC24V / AC24V / AC110V / AC220V / AC380V |
| Thời gian đóng/mở | 20 – 30 giây / 90° |
| Cấp bảo vệ | IP67 |
| Nhiệt độ môi trường | -20 °C → +60 °C |
| Vỏ actuator | Nhôm đúc phủ sơn tĩnh điện |
| Tùy chọn điều khiển | ON/OFF – Tuyến tính 4–20 mA / 0–10 V DC |
Nguyên lý hoạt động
Khi nhận tín hiệu điện, motor trong HTE-40 quay và truyền moment qua hệ bánh răng xuống trục van, khiến cánh inox xoay 90°. Công tắc hành trình tự ngắt khi đạt giới hạn, tránh quá tải. Khi mất điện, có thể thao tác bằng tay quay cơ học. Tín hiệu phản hồi vị trí được gửi về trung tâm điều khiển nếu gắn module tuyến tính.
Sơ đồ nguyên lý:
[HTE-40 Actuator]
│
▼
┌────────────┐
│ Trục van │
└────────────┘
│
┌───────┴────────┐
│ Cánh van │
└───────┬────────┘
│
Dòng nước → ───┼─── ← Dòng nước
Ưu điểm nổi bật
Moment mạnh: 400 N·m, vận hành ổn định cho van DN125.
Độ kín tuyệt đối: Gioăng EPDM ép chặt, chống rò rỉ hai chiều ở 16 bar.
Đa điện áp linh hoạt: Dễ tích hợp trong hệ thống điều khiển khác nhau.
Độ bền cao: Thân gang phủ epoxy, actuator IP67, tuổi thọ > 50 000 chu kỳ.
Tùy chọn tuyến tính: Điều tiết mượt, phản hồi vị trí chính xác về PLC/SCADA.
Ứng dụng tiêu biểu
Van DN125 – HTE-40 thường được sử dụng ở tuyến phân phối chính trong hệ thống cấp nước công nghiệp, trạm bơm trung gian, và nhà máy xử lý nước thải. Ở HVAC, van điều tiết lưu lượng nước lạnh tới AHU lớn, giúp cân bằng áp và tối ưu tải lạnh.
Trong PCCC, DN125 được lắp ở tuyến chính sprinkler hoặc by-pass bơm. Ở dây chuyền hóa chất, thực phẩm và dược phẩm, van kiểm soát dòng chất lỏng trung tính hoặc dung dịch rửa CIP. Moment xoắn cao và độ kín ổn định giúp vận hành an toàn, không rò rỉ, kể cả trong chu kỳ đóng mở thường xuyên.
Với độ bền vượt trội, khả năng chống nước IP67 và mô-đun điều khiển tuyến tính, DN125 – HTE-40 là lựa chọn tiêu chuẩn cho các hệ thống yêu cầu tự động hóa và độ tin cậy cao.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Kiểm tra: Đảm bảo tiêu chuẩn mặt bích JIS 10K/PN16, vệ sinh bề mặt và chuẩn bị bulông đúng cấp bền.
Bước 2 – Lắp wafer: Căn tâm van, đặt giữa hai mặt bích, siết bulông đều hình sao.
Bước 3 – Đấu điện: Chọn đúng điện áp HTE-40, nối dây nguồn và tín hiệu, tiếp địa an toàn.
Bước 4 – Chạy thử: Vận hành tay quay trước khi cấp điện, kiểm tra hành trình OPEN/CLOSE.
Bước 5 – Vận hành thực tế: Cấp điện, quan sát chỉ thị, kiểm tra độ kín tại mặt bích.
Bước 6 – Bảo dưỡng: 3–6 tháng / lần vệ sinh hộp điện, kiểm tra bulông, lớp sơn epoxy và gioăng EPDM.
