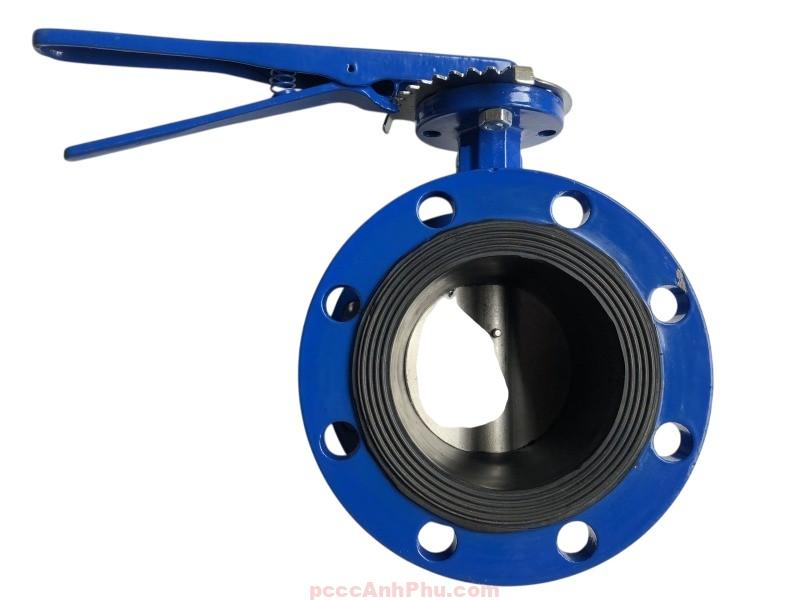

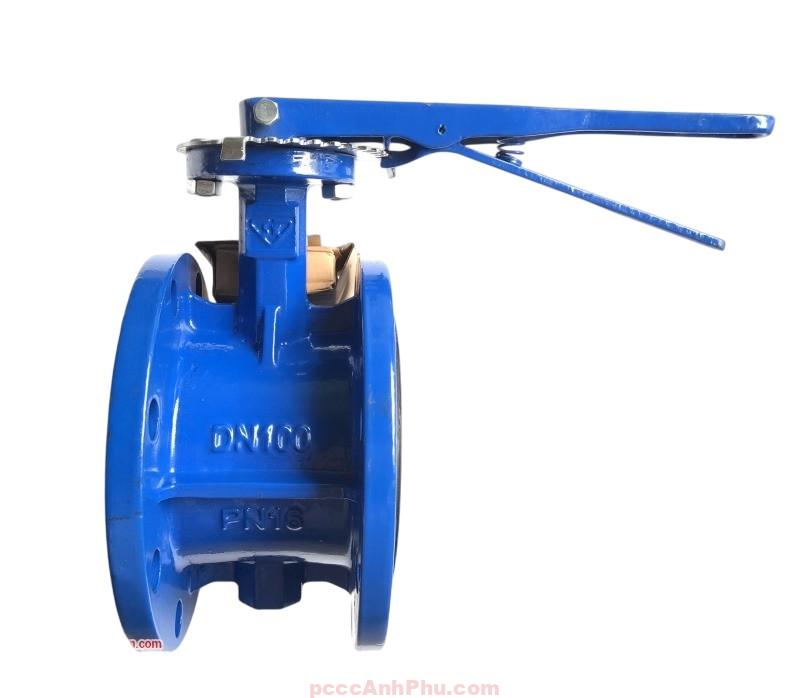

SW DN65A, gang nối bích, tay gạt
Van bướm gang nối bích Samwoo SW DN65A là dòng van trung nhỏ, phù hợp cho các tuyến ống nhánh hoặc đường cấp tầng trong hệ thống PCCC và cấp nước công nghiệp.
Với cấu trúc nối bích tiêu chuẩn PN10 – PN16, van đảm bảo độ chắc chắn, chịu áp tốt và dễ lắp đặt hơn so với loại wafer.
Cơ cấu tay gạt cho phép thao tác nhanh, phù hợp các vị trí cần đóng mở thường xuyên.
Thân gang dẻo GGG50 phủ epoxy đỏ chống ăn mòn, đĩa inox 304 sáng bóng và seat EPDM kín nước hai chiều là những yếu tố giúp SW DN65A vận hành bền bỉ,
đáp ứng yêu cầu khắt khe trong môi trường áp lực cao của hệ thống cứu hỏa.
Ứng dụng trong hệ thống PCCC
Trong hệ thống PCCC, SW DN65A thường được lắp ở các tuyến nhánh cấp cho sprinkler hoặc riser tầng.
Nhờ kích thước vừa phải, van cho phép điều tiết hoặc cô lập từng khu vực khi bảo trì mà không gây mất áp toàn hệ thống.
Cơ cấu tay gạt có khóa vị trí giúp đảm bảo trạng thái mở/đóng rõ ràng trong quá trình kiểm tra hoặc chạy thử áp.
Với khả năng chịu áp tối đa 16 bar và kín nước tuyệt đối, SW DN65A được xem là van chặn lý tưởng cho các tòa nhà văn phòng, khách sạn và nhà xưởng công nghiệp.
Ngoài ra, van còn dùng để đóng cắt lưu lượng trong hệ thống cấp nước sạch và nước kỹ thuật có lưu lượng trung bình.
Đặc biệt trong mạng PCCC, kiểu nối bích giúp SW DN65A cố định chắc chắn, tránh xê dịch do rung hoặc áp lực bơm lớn – một ưu điểm đáng kể so với loại wafer kẹp giữa hai bích.
Cấu tạo và vật liệu
Thân van chế tạo từ gang dẻo GGG50, phủ epoxy đỏ dày 250μm, chống rỉ sét và ăn mòn.
Đĩa inox 304 cứng vững, bề mặt trơn giúp giảm ma sát khi đóng mở, đồng thời chống mài mòn trong quá trình vận hành lâu dài.
Gioăng EPDM có độ đàn hồi cao, tạo kín nước hai chiều, chịu nhiệt đến 120°C.
Trục inox SS410 truyền động từ tay gạt qua đĩa van, đảm bảo thao tác chính xác và êm.
Tay gạt bằng thép phủ sơn tĩnh điện, có cơ cấu chốt khóa nhiều nấc, giúp định vị góc mở dễ dàng.
Cấu trúc đơn giản, chắc chắn, ít bảo trì, phù hợp điều kiện công trường tại Việt Nam.
Van SW DN65A sử dụng tiêu chuẩn lắp mặt bích BS PN10–PN16, tương thích với hầu hết hệ thống đường ống công nghiệp và dân dụng hiện nay.
Nguyên lý hoạt động và hiệu suất thủy lực
Van hoạt động dựa trên chuyển động quay 90° của trục van.
Khi tay gạt xoay, đĩa van chuyển từ trạng thái đóng sang mở và ngược lại.
Ở góc mở tối đa, đĩa song song với dòng chảy giúp tổn thất áp thấp, chỉ khoảng 0,03–0,05 bar ở lưu lượng danh định.
Khi đóng, mép đĩa ép đều lên seat EPDM, tạo kín nước tuyệt đối.
Thiết kế đĩa cân bằng trung tâm giảm rung khi nước chảy tốc độ cao, đồng thời giúp van vận hành êm và nhẹ tay.
SW DN65A đạt tiêu chuẩn thử kín EN 12266-1, chịu được áp thử 1,1 lần áp suất danh định mà không rò rỉ.
Van duy trì hiệu suất cao ngay cả khi hoạt động liên tục trong điều kiện khắc nghiệt.
Ưu điểm nổi bật của SW DN65A
– Cấu tạo nối bích chắc chắn, chịu rung và áp tốt hơn loại wafer.
– Đĩa inox 304 chống ăn mòn, seat EPDM kín nước hai chiều.
– Tay gạt nhẹ, dễ thao tác, có khóa định vị an toàn.
– Lớp phủ epoxy bền màu, chống gỉ và chịu tia UV nhẹ.
– Phụ kiện thay thế dễ tìm, chi phí bảo trì thấp.
SW DN65A còn nổi bật bởi khả năng kết hợp linh hoạt trong hệ thống PCCC:
có thể lắp thêm công tắc giám sát (tamper switch) để theo dõi trạng thái mở/đóng,
giúp đồng bộ hóa quản lý toàn hệ thống cứu hỏa trung tâm.
Kích thước 65A cho phép lưu lượng cao hơn 50A gần 30%, trong khi thao tác vẫn nhẹ,
giúp van trở thành lựa chọn cân bằng giữa hiệu suất và sự tiện lợi trong vận hành.
Hướng dẫn lắp đặt và vận hành
Khi lắp đặt, kiểm tra mặt bích phẳng và sạch, đảm bảo không có cặn bẩn hoặc ba via.
Đặt van giữa hai bích sao cho đĩa mở khoảng 10°–15°, xiết bulông chéo đều để seat ép đồng đều quanh chu vi.
Không để đĩa chạm vào mặt ống khi đóng để tránh mòn seat.
Sau khi lắp, xoay tay gạt nhiều lần để kiểm tra độ nhẹ và độ kín.
Khi thử áp lực hệ thống, van nên ở vị trí mở để giảm sốc áp.
Trong vận hành định kỳ, khóa chốt tay gạt để tránh vô tình thay đổi vị trí.
Bảo trì 6–12 tháng/lần: kiểm tra seat EPDM, bôi mỡ nhẹ cho trục và chốt tay gạt,
thay seat khi thấy rò rỉ nhẹ hoặc seat bị chai cứng. Việc bảo dưỡng đơn giản, không cần dụng cụ đặc biệt.
Ứng dụng thực tế của SW DN65A
Van SW DN65A được ứng dụng trong nhiều công trình: hệ thống PCCC nhà xưởng, trung tâm thương mại, khách sạn, khu dân cư,
và các tuyến ống cấp nước tầng kỹ thuật.
Van cũng phù hợp với đường ống cấp nước sạch, nước làm mát hoặc nước xử lý đã qua lọc.
Với độ kín hoàn hảo và khả năng vận hành ổn định, SW DN65A giúp hệ thống PCCC duy trì áp lực liên tục và an toàn khi kích hoạt.
Trong vận hành dân dụng, van đảm bảo đóng mở nhanh, không gây rung, dễ nhận biết trạng thái bằng tay gạt.
SW DN65A là lựa chọn đáng tin cậy cho các công trình đòi hỏi sự chắc chắn, độ kín cao và vận hành đơn giản –
đúng tinh thần thiết kế của Samwoo: bền, chính xác và hiệu quả lâu dài.
