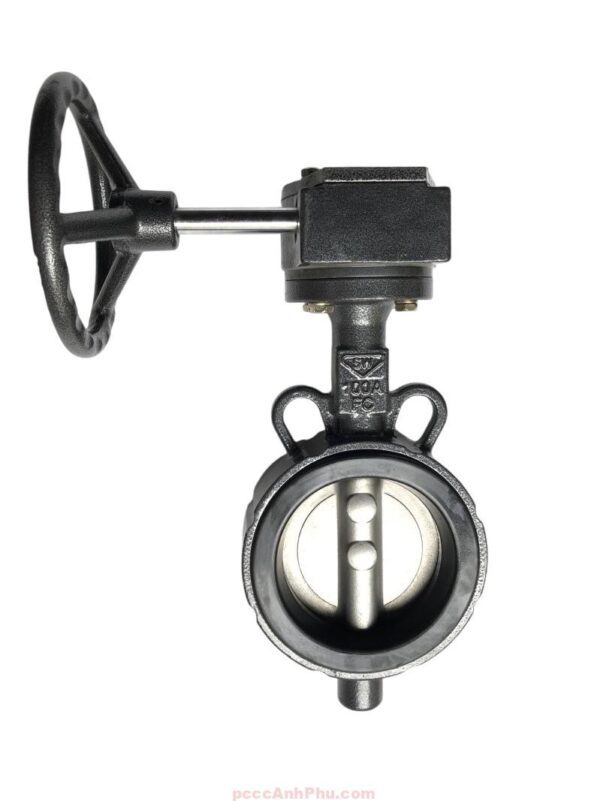

Van bướm gang tay quay Samwoo CLW 350A

Samwoo CLW-10 350A – Gang, inox, tay quay hộp số

Van bướm Samwoo CLW-10 350A thuộc dòng CLW Series của Samwoo Hàn Quốc, là dòng van wafer trung tâm (center lined) chuyên dụng cho hệ thống công nghiệp và PCCC. Với kích thước 350A, van được trang bị tay quay hộp số giúp giảm lực thao tác, vận hành nhẹ, chính xác và đảm bảo độ kín tuyệt đối. Sản phẩm được thiết kế theo tiêu chuẩn quốc tế, đáp ứng yêu cầu kỹ thuật cao của các công trình hiện đại.

Dòng CLW có dải kích thước từ 40A đến 1000A, đạt tiêu chuẩn JIS 10K, ANSI 150LB và BS 4504 PN10. Mặt bích trên thân đạt chuẩn ISO5211, cho phép lắp bộ điều khiển điện hoặc khí nén khi cần tự động hóa.

Cấu tạo tổng quan

Thân van được đúc bằng gang dẻo GGG50 phủ sơn epoxy chống ăn mòn, chịu được điều kiện khí hậu nóng ẩm và môi trường có hơi nước. Cánh van bằng inox SUS304 có độ cứng cao, đảm bảo không bị cong vênh khi chịu áp lực. Gioăng làm kín EPDM bám đều quanh chu vi cánh, giúp van đóng kín tuyệt đối mà không gây rò rỉ hay tiếng ồn khi vận hành.

Trục van bằng inox, liên kết cứng với cánh qua then vuông và chốt khóa an toàn. Đầu trục được gia công chuẩn ISO5211, có thể lắp bộ điều khiển tự động. Cơ cấu tay quay hộp số có tỉ số truyền lớn, giúp người vận hành dễ dàng đóng mở ngay cả khi van đang chịu áp suất cao.

Thiết kế đồng tâm (center lined) giúp van hoạt động êm, lực ép phân bố đều, giảm mài mòn cho vòng gioăng, kéo dài tuổi thọ sử dụng ngay cả trong môi trường áp lực cao hoặc nhiệt độ thay đổi liên tục.

Nguyên lý hoạt động

Van bướm Samwoo CLW-10 vận hành theo cơ chế quay 1/4 vòng (quarter-turn). Khi tay quay xoay 90°, trục van truyền lực cho cánh inox xoay trong thân van. Ở trạng thái mở, cánh song song với dòng chảy, lưu lượng qua van lớn, tổn thất áp suất nhỏ. Khi đóng, cánh ép chặt vào gioăng EPDM, tạo độ kín tuyệt đối, ngăn rò rỉ lưu chất.

Nhờ cấu trúc trung tâm, lực xoay được phân bố đều, giảm ma sát giữa cánh và gioăng, giúp thao tác nhẹ và hạn chế mài mòn. Hộp số giúp điều chỉnh cánh van chính xác, thích hợp cho các hệ thống yêu cầu điều tiết lưu lượng hoặc đóng mở thường xuyên.

Ở kích thước 350A, mô-men xoắn cao được xử lý dễ dàng nhờ tay quay hộp số, đảm bảo độ bền cơ học và thao tác ổn định trong thời gian dài.

Ưu điểm nổi bật

Dòng CLW-10 350A nổi bật nhờ độ kín hoàn hảo, vận hành ổn định và cấu trúc chắc chắn. Thân gang GGG50 cho độ cứng cao, chịu va đập tốt; lớp sơn epoxy bền màu, chống oxy hóa; cánh và trục inox giúp tăng khả năng chống ăn mòn trong môi trường nước hoặc hơi ẩm.

Thiết kế wafer giúp lắp đặt nhanh giữa hai mặt bích, giảm trọng lượng và chi phí lắp đặt. Cơ cấu hộp số giúp thao tác nhẹ, có khóa hành trình và chỉ thị vị trí cánh van rõ ràng, đảm bảo an toàn khi vận hành.

Chuẩn ISO5211 tích hợp trên thân cho phép nâng cấp lên điều khiển điện hoặc khí nén, giúp CLW-10 dễ dàng thích ứng với các hệ thống tự động trong nhà máy hoặc trạm bơm hiện đại.

Ứng dụng trong hệ thống PCCC và công nghiệp

Samwoo CLW-10 350A được sử dụng phổ biến trong hệ thống phòng cháy chữa cháy, đặc biệt tại các tuyến ống chính, cụm van điều khiển hoặc trạm bơm trung tâm. Khi kết hợp công tắc giám sát, van có thể truyền tín hiệu trạng thái mở/đóng về trung tâm điều khiển, hỗ trợ quản lý hệ thống PCCC hiệu quả hơn.

Bên cạnh đó, van còn được ứng dụng trong hệ thống cấp thoát nước, xử lý nước thải, HVAC, và các nhà máy công nghiệp có lưu lượng lớn. Độ kín cao, vận hành êm và khả năng điều tiết linh hoạt giúp van hoạt động hiệu quả trong nhiều môi trường khác nhau.

Trong PCCC, thao tác nhanh và lực đóng mở nhẹ giúp CLW-10 đảm bảo an toàn, giảm thời gian xử lý khi cần cô lập tuyến ống hoặc thực hiện bảo trì định kỳ.

Hướng dẫn lắp đặt và vận hành

Trước khi lắp, cần kiểm tra song song hai mặt bích và vệ sinh sạch bề mặt tiếp xúc. Van wafer cần đặt chính giữa, siết bulông đều quanh chu vi để đảm bảo áp lực ép đồng đều. Không siết lệch để tránh cong thân hoặc gây rò rỉ tại gioăng.

Khi vận hành, tay quay hộp số giúp đóng mở nhẹ, có cơ cấu khóa an toàn và giới hạn hành trình. Sau khi lắp đặt, cần thử kín bằng nước ở áp suất 1.5 lần áp làm việc để kiểm tra độ rò rỉ. Trong quá trình sử dụng, nên tra mỡ định kỳ vào bánh răng hộp số để duy trì độ mượt và tăng tuổi thọ cơ cấu truyền động.

Nếu lắp ngoài trời, nên kiểm tra lớp sơn epoxy định kỳ và phủ thêm lớp bảo vệ nếu cần, giúp duy trì độ bền và tính thẩm mỹ lâu dài.

Lưu ý lựa chọn giữa các model CLW

Dòng CLW có kích thước từ 40A đến 1000A, chia thành hai nhóm vận hành: tay gạt (40A–200A) và tay quay hộp số (250A–1000A). Tất cả đều tương thích chuẩn ISO5211, có thể dễ dàng nâng cấp điều khiển điện hoặc khí nén.

Đối với hệ thống nước sạch và PCCC, nên chọn gioăng EPDM tiêu chuẩn. Với môi trường có hóa chất hoặc dầu nhẹ, nên dùng gioăng NBR hoặc Viton. Cánh inox SUS316 được khuyến nghị cho môi trường có tính ăn mòn cao để đảm bảo tuổi thọ lâu dài.

Samwoo CLW-10 350A là lựa chọn lý tưởng cho các công trình công nghiệp và hệ thống PCCC quy mô lớn – kết hợp giữa độ bền cơ học, khả năng vận hành mượt mà và tiêu chuẩn kỹ thuật cao của thương hiệu Samwoo Hàn Quốc.
