Van bướm gang tín hiệu điện Samwoo 65A

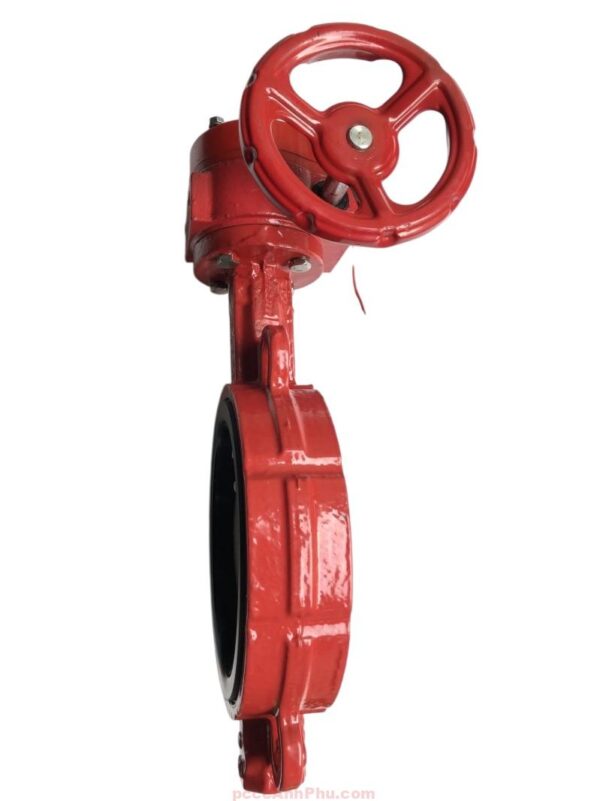

Van bướm tín hiệu điện Samwoo 65A, gang dẻo, tay gạt

Van bướm tín hiệu điện Samwoo 65A là thiết bị kết hợp giữa chức năng đóng ngắt dòng chảy và giám sát điện tử,
được sử dụng phổ biến trong hệ thống phòng cháy chữa cháy, cấp nước và các ứng dụng công nghiệp yêu cầu kiểm soát trạng thái vận hành chính xác.
Kích thước 65A cho lưu lượng cao hơn các cỡ nhỏ nhưng vẫn đảm bảo thao tác nhẹ, phù hợp cho các tuyến ống trung bình trong khu kỹ thuật hoặc tòa nhà cao tầng.

Thân van được đúc từ gang dẻo GGG50, phủ epoxy đỏ chống ăn mòn,
đĩa inox 304 bền chắc và gioăng EPDM kín nước hai chiều giúp van duy trì độ bền,
độ kín và khả năng vận hành ổn định trong thời gian dài.
Công tắc tín hiệu cơ điện gắn trực tiếp trên trục van cho phép giám sát trạng thái mở – đóng chính xác từ tủ trung tâm PCCC.

Ứng dụng trong hệ thống PCCC

Van bướm tín hiệu điện Samwoo 65A thường được lắp tại các tuyến nhánh sprinkler,
riser tầng kỹ thuật hoặc cụm manifold của hệ thống chữa cháy.
Khi van chuyển trạng thái, tín hiệu điện gửi về trung tâm giúp nhân viên kỹ thuật nhận biết rõ vị trí van đang mở hay đóng,
từ đó kiểm soát tình trạng hoạt động của mạng cứu hỏa một cách chủ động và an toàn.

Van phù hợp cho cả các công trình dân dụng và công nghiệp nhờ khả năng kín nước tuyệt đối,
thao tác nhẹ, truyền tín hiệu ổn định và ít cần bảo trì.
Kích thước 65A cũng là lựa chọn phổ biến trong mạng cấp nước hoặc các khu vực kỹ thuật nơi cần giám sát trạng thái đóng mở từ xa.

Việc tích hợp giám sát điện giúp tránh tình trạng quên mở van sau khi bảo dưỡng hoặc kiểm tra áp lực –
yếu tố quan trọng trong hệ thống PCCC tự động.

Cấu tạo và vật liệu

Thân van bằng gang dẻo GGG50 phủ sơn epoxy đỏ bền màu, chống oxy hóa và ăn mòn.
Đĩa van bằng inox 304 sáng bóng, cứng vững, đảm bảo độ kín khi tiếp xúc với gioăng.
Seat EPDM kín nước hai chiều, chịu nhiệt 110°C, đàn hồi tốt và tuổi thọ cao.

Trục van bằng inox SS410, chịu xoắn và truyền mô-men ổn định.
Tay gạt bằng thép phủ sơn tĩnh điện, có cơ cấu khóa vị trí, giúp định vị rõ ràng góc mở 0°–90°.
Bộ công tắc tín hiệu (micro switch) được gắn kín bên trong hộp chống ẩm,
có khả năng phát tín hiệu điện ổn định khi van thay đổi trạng thái.

Kiểu nối wafer giúp van dễ dàng lắp giữa hai mặt bích PN10–PN16,
tiết kiệm không gian và thuận tiện cho việc bảo trì hoặc thay thế trong đường ống.

Nguyên lý hoạt động và giám sát tín hiệu

Van bướm tín hiệu điện Samwoo 65A hoạt động dựa trên nguyên tắc quay 90° của đĩa van.
Khi tay gạt xoay, trục truyền mô-men khiến đĩa mở song song dòng chảy hoặc đóng kín seat EPDM để ngắt dòng nước.
Cùng lúc đó, công tắc tín hiệu chuyển mạch điện,
gửi tín hiệu trạng thái “OPEN” hoặc “CLOSE” về tủ điều khiển trung tâm, giúp giám sát toàn hệ thống dễ dàng.

Đĩa van cân bằng trung tâm giúp dòng chảy ổn định, không rung, tổn thất áp nhỏ.
Khi đóng hoàn toàn, mép đĩa ép chặt seat EPDM, đảm bảo độ kín tuyệt đối.
Van đạt tiêu chuẩn thử kín EN 12266-1, chịu áp thử vượt mức làm việc mà không rò rỉ.

Phần công tắc được thiết kế chống nước, chống ẩm và chịu được rung động nhẹ,
phù hợp cho môi trường hoạt động của hệ thống phòng bơm PCCC hoặc tầng hầm kỹ thuật.

Ưu điểm nổi bật

– Cấu tạo chắc chắn, kết hợp cơ khí và giám sát điện tử.
– Thân gang phủ epoxy chống gỉ, bền trong môi trường ẩm.
– Đĩa inox 304 chống ăn mòn, seat EPDM kín nước hai chiều.
– Tay gạt nhẹ, có khóa định vị an toàn khi vận hành.
– Công tắc tín hiệu ổn định, dễ đấu nối và bảo trì.

Van bướm tín hiệu điện Samwoo 65A giúp giám sát trạng thái mạng cứu hỏa chính xác,
ngăn ngừa sự cố do vận hành sai hoặc quên mở van sau khi bảo dưỡng.
Nhờ thiết kế tinh gọn, tuổi thọ cao và tín hiệu phản hồi tức thời,
sản phẩm được đánh giá là lựa chọn tiêu chuẩn trong hệ thống chữa cháy tự động hiện đại.

Thiết bị đáp ứng đầy đủ các yêu cầu của hệ thống PCCC quốc tế,
vừa đảm bảo hiệu suất thủy lực, vừa nâng cao khả năng quản lý và vận hành hệ thống an toàn hơn.

Hướng dẫn lắp đặt và vận hành

Trước khi lắp đặt, kiểm tra mặt bích phẳng và sạch.
Đặt van vào giữa hai bích, mở đĩa khoảng 10–15°, xiết bulông chéo đều để gioăng ép đều quanh thân.
Không để đĩa chạm bích để tránh hư seat.
Sau khi lắp, đấu dây tín hiệu từ công tắc van đến tủ trung tâm theo đúng sơ đồ kỹ thuật của hệ thống PCCC.

Sau khi đấu nối xong, thử xoay tay gạt để kiểm tra độ mượt và phản hồi tín hiệu.
Khi van mở hoặc đóng, đèn hiển thị trung tâm phải thay đổi tương ứng.
Trong quá trình vận hành, sử dụng chốt khóa tay gạt để cố định vị trí van, tránh thao tác sai hoặc rung lắc làm thay đổi trạng thái.

Bảo trì định kỳ 6–12 tháng: kiểm tra seat EPDM, vệ sinh đĩa và tiếp điểm tín hiệu,
tra dầu nhẹ cho trục và đảm bảo dây dẫn được cố định chắc chắn.
Tất cả linh kiện có thể thay thế nhanh tại chỗ mà không cần tháo toàn bộ van khỏi hệ thống.

Ứng dụng thực tế

Van bướm tín hiệu điện Samwoo 65A được ứng dụng trong hệ thống PCCC của trung tâm thương mại, tòa nhà cao tầng, nhà xưởng và kho chứa hàng.
Ngoài ra, van còn thích hợp cho các mạng cấp nước sinh hoạt, nước làm mát hoặc xử lý nước kỹ thuật cần giám sát từ xa.

Độ kín cao, khả năng truyền tín hiệu ổn định và thiết kế chắc chắn giúp van hoạt động bền bỉ trong môi trường áp lực và độ ẩm cao.
Đây là thiết bị giám sát vận hành hiệu quả, góp phần đảm bảo an toàn và ổn định cho toàn bộ hệ thống phòng cháy chữa cháy.

Van bướm tín hiệu điện Samwoo là lựa chọn đáng tin cậy cho mọi công trình yêu cầu độ chính xác, độ bền và khả năng kiểm soát cao –
biểu tượng cho tiêu chuẩn kỹ thuật Hàn Quốc trong ngành thiết bị PCCC.
