Van bướm gang Wonil WBG-16 300A

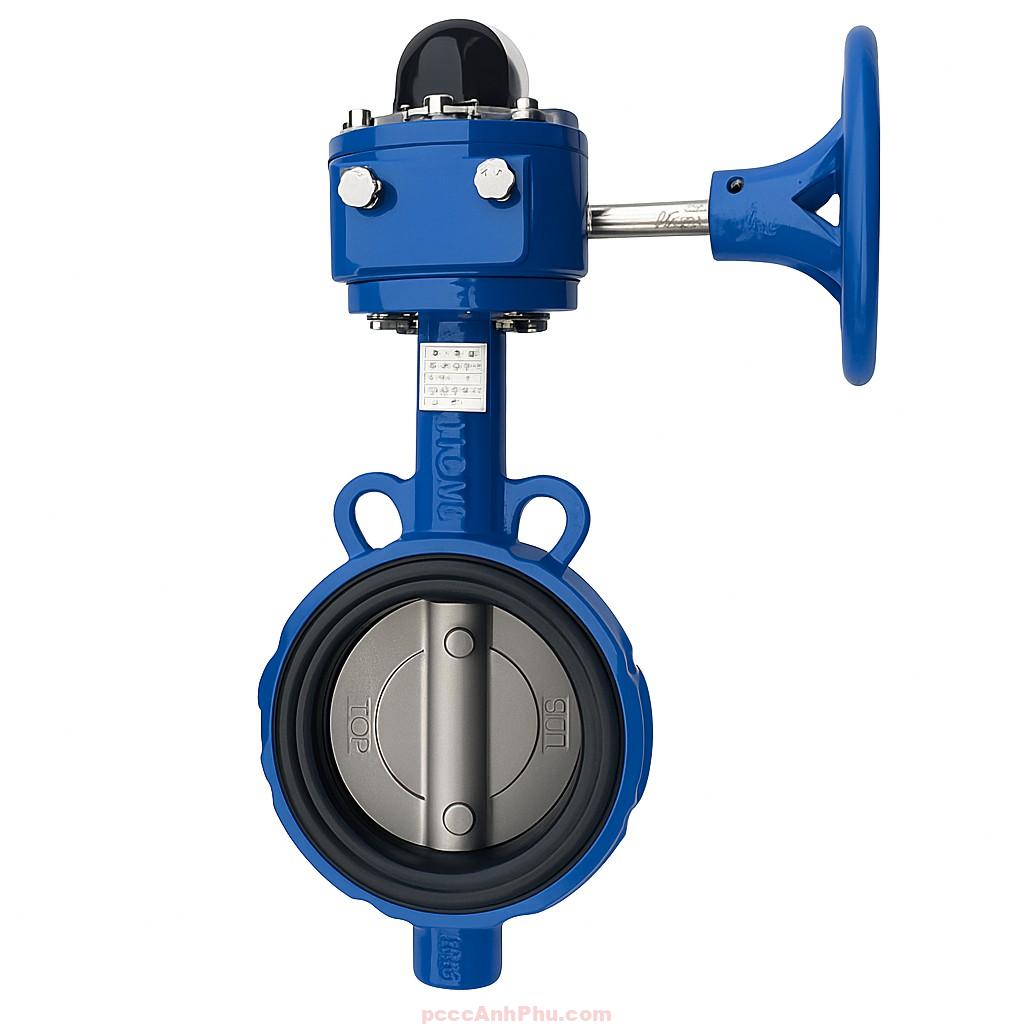

WBG-16 300A – thân gang GC200, tay quay vô lăng, gioăng EPDM

Van bướm Wonil WBG-16 300A là dòng van wafer tay quay cỡ lớn tiêu chuẩn JIS 16K, được sản xuất tại Hàn Quốc. Sản phẩm được thiết kế chuyên biệt cho hệ thống cấp nước, nhà máy công nghiệp và mạng lưới phòng cháy chữa cháy (PCCC) quy mô lớn, nơi yêu cầu độ kín cao, thao tác nhẹ và khả năng chịu áp suất ổn định. Với hộp số giảm tốc, WBG-16 300A cho phép vận hành mượt mà ngay cả khi đường ống đang chịu áp lực đến 1.6 MPa.

Thân van được chế tạo bằng gang GC200 phủ epoxy xanh, đĩa van bằng inox SSC13, trục inox chịu lực và gioăng EPDM đàn hồi cao. Toàn bộ chi tiết được gia công chính xác theo tiêu chuẩn Hàn Quốc, giúp van duy trì độ kín tuyệt đối và độ bền cơ học cao trong suốt quá trình vận hành lâu dài.

Cấu tạo của van bướm Wonil WBG-16 300A

Van gồm thân gang, đĩa inox, trục inox, gioăng EPDM và cụm hộp số quay tay. Thân van GC200 được phủ lớp epoxy dày chống ăn mòn, chịu áp lực và va đập tốt. Đĩa van bằng inox SSC13 có độ cứng cao, bề mặt mịn giúp giảm tổn thất áp suất khi mở và tạo độ kín khi đóng. Gioăng EPDM được đúc liền trong thân, ôm khít đĩa van để ngăn rò rỉ tuyệt đối.

Trục inox truyền lực từ vô lăng đến đĩa thông qua cụm bánh răng hộp số. Hộp số gang sơn tĩnh điện có tỷ số truyền lớn, giúp giảm đáng kể mô-men xoắn khi thao tác, cho phép người vận hành đóng mở nhẹ ngay cả với kích thước lớn 300A. Tay quay vô lăng được trang bị cơ cấu khóa định vị, giúp giữ ổn định góc mở van khi điều tiết lưu lượng.

Kiểu kết nối wafer JIS 10K/16K giúp van lắp đặt dễ dàng giữa hai mặt bích, không chiếm không gian. Toàn bộ cơ cấu được thiết kế đồng tâm, đảm bảo đĩa xoay nhẹ, không bị cạ và giữ độ kín ổn định suốt thời gian sử dụng.

Nguyên lý hoạt động

Van bướm WBG-16 300A vận hành theo cơ chế truyền động bánh răng trong hộp số. Khi xoay vô lăng, mô-men xoắn được giảm tốc và truyền đến trục inox, khiến đĩa van xoay 90° quanh trục trung tâm. Khi đĩa song song với dòng nước, van mở hoàn toàn; khi vuông góc, van đóng kín. Cơ chế hộp số giúp thao tác nhẹ, ổn định và an toàn, đồng thời cho phép điều tiết lưu lượng với độ chính xác cao.

Nhờ cấu trúc cơ khí kín, van hoạt động êm, không rung và không bị phản lực khi dòng chảy thay đổi áp suất. Đĩa inox có trọng lượng cân đối giúp giảm lực cản dòng nước, tăng hiệu suất lưu thông, đồng thời tránh hiện tượng “sốc áp” khi đóng nhanh.

Đặc tính kỹ thuật và ưu điểm

Van Wonil WBG-16 300A có áp suất làm việc danh định 1.6 MPa, thử kín ở 1.76 MPa và thử bền thân ở 2.4 MPa. Nhiệt độ hoạt động -10°C đến 100°C. Gioăng EPDM có độ bền kéo cao, chống hóa chất nhẹ, chịu ozone và duy trì độ kín lâu dài. Lớp phủ epoxy giúp bảo vệ toàn bộ bề mặt gang khỏi ăn mòn, đặc biệt trong môi trường nước hoặc hơi ẩm cao.

Ưu điểm nổi bật là thao tác nhẹ, độ kín tuyệt đối, độ bền cao và ít bảo trì. Hộp số gang kín giúp bảo vệ bánh răng khỏi bụi và hơi ẩm, đảm bảo vận hành ổn định trong thời gian dài. Tay quay vô lăng dễ thao tác, có khóa định vị để cố định vị trí mở/đóng. Trục và đĩa inox tăng khả năng chống ăn mòn, giúp van phù hợp cho môi trường nước sạch và PCCC.

So với van tay gạt, WBG-16 300A giúp điều tiết lưu lượng chính xác hơn, đặc biệt trong hệ thống ống có đường kính lớn. Cấu trúc gọn nhẹ, lắp đặt đơn giản và khả năng chịu áp cao khiến sản phẩm này được ưa chuộng trong các dự án kỹ thuật lớn.

Ứng dụng trong hệ thống PCCC và cấp nước

Van bướm WBG-16 300A được ứng dụng phổ biến trong hệ thống phòng cháy chữa cháy trung tâm, đặc biệt tại các tuyến ống chính, đầu ra bơm áp lực cao hoặc cụm sprinkler. Cơ cấu tay quay hộp số giúp người vận hành đóng mở nhẹ nhàng, an toàn và có thể khóa cố định khi cần. Van có thể kết hợp công tắc giám sát (monitor switch) để gửi tín hiệu trạng thái về trung tâm điều khiển báo cháy.

Bên cạnh đó, van được dùng trong hệ thống cấp nước sạch, nhà máy xử lý nước, hệ thống làm mát công nghiệp, hoặc đường ống dẫn nước có áp cao. Độ kín tuyệt đối, độ bền cao và thao tác ổn định giúp WBG-16 300A duy trì hiệu suất vận hành trong suốt nhiều năm mà không cần bảo dưỡng lớn.

Hướng dẫn lắp đặt và bảo trì

Khi lắp đặt, cần kiểm tra bề mặt bích sạch và phẳng, đặt van vào giữa hai mặt bích đúng tâm. Siết bulông đều theo hình chéo để phân bố lực lên gioăng EPDM, tránh siết quá chặt làm biến dạng thân. Sau khi lắp, xoay vô lăng kiểm tra đĩa van hoạt động trơn tru, không cạ hoặc kẹt. Đảm bảo chiều mũi tên trên thân trùng hướng dòng nước.

Trong quá trình sử dụng, định kỳ 6 tháng kiểm tra hộp số, trục và gioăng. Bôi trơn bánh răng bằng mỡ chịu nhiệt chuyên dụng để đảm bảo chuyển động êm. Khi phát hiện rò nước nhỏ ở cổ trục, siết nhẹ nắp chặn hoặc thay vòng đệm cao su. Nếu van lắp ngoài trời, nên che chắn hộp số để tránh nắng mưa trực tiếp, kéo dài tuổi thọ lớp sơn và chi tiết cơ khí.

Với việc lắp đặt đúng kỹ thuật và bảo dưỡng định kỳ, van bướm Wonil WBG-16 300A có thể hoạt động ổn định hơn 10 năm, đảm bảo độ kín tuyệt đối và hiệu suất cao cho hệ thống PCCC và cấp nước công nghiệp.
