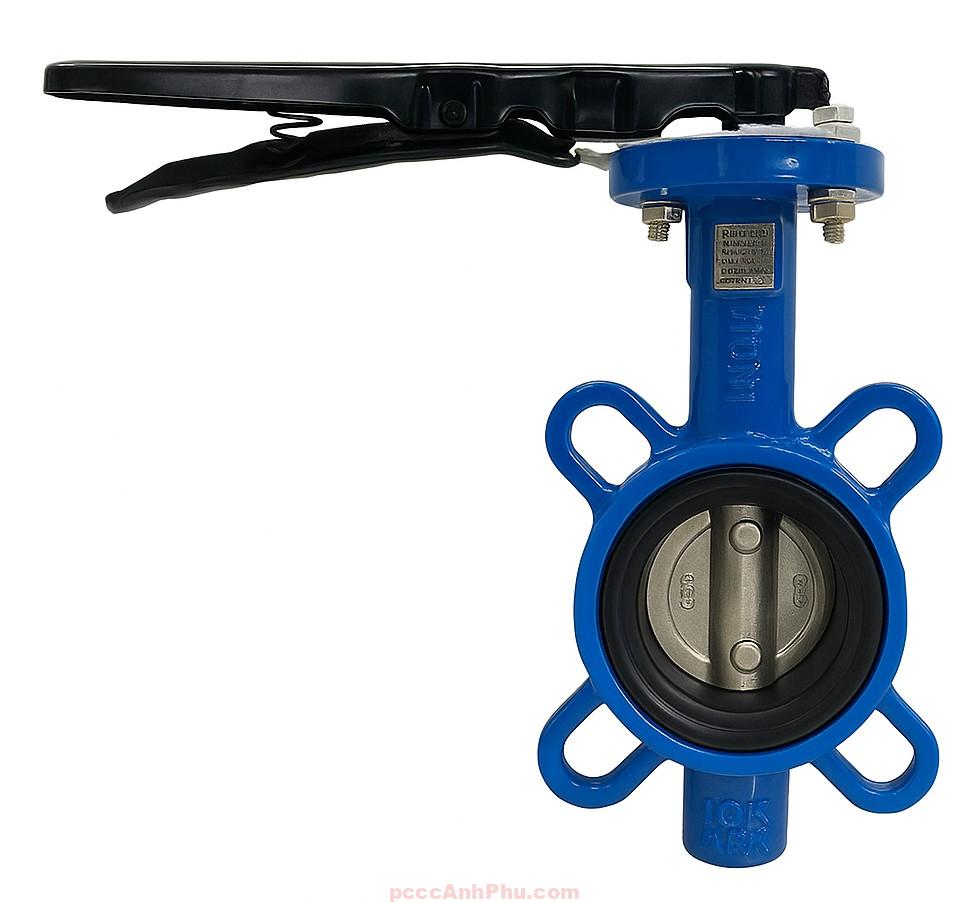

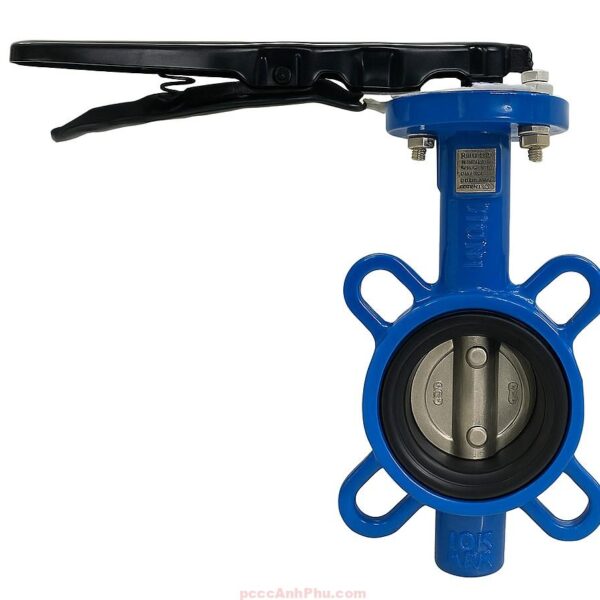

Van bướm gang Wonil WBL-16 200A

WBL-16 200A – thân gang GC200, tay gạt, gioăng EPDM

Van bướm Wonil WBL-16 200A là dòng van wafer tay gạt cỡ trung, được sản xuất tại Hàn Quốc theo tiêu chuẩn JIS 16K. Với khả năng chịu áp suất đến 1.6 MPa và độ kín gần như tuyệt đối, sản phẩm được ứng dụng rộng rãi trong hệ thống cấp nước sạch, hệ thống bơm PCCC và đường ống kỹ thuật công nghiệp. Thiết kế gọn, thao tác nhẹ và độ bền cao giúp WBL-16 200A trở thành lựa chọn tin cậy cho nhiều công trình hạ tầng và nhà máy.

Van sử dụng vật liệu cao cấp: thân gang GC200 phủ epoxy xanh chống gỉ, đĩa inox SSC13 chống ăn mòn, trục inox và gioăng EPDM chịu nhiệt. Kiểu kết nối wafer giúp dễ lắp đặt giữa hai mặt bích, giảm thời gian thi công và bảo dưỡng. Tay gạt có khóa định vị an toàn, phù hợp cho vận hành nhanh hoặc điều tiết lưu lượng theo từng giai đoạn.

Cấu tạo của van bướm Wonil WBL-16 200A

Thân van được đúc từ gang GC200, phủ epoxy dày giúp chống ăn mòn và tăng tuổi thọ trong môi trường ẩm ướt. Đĩa van làm từ inox SSC13, bề mặt được gia công nhẵn giúp giảm ma sát khi xoay và tăng khả năng kín khi đóng. Gioăng EPDM bao kín phần trong của thân, đóng vai trò làm kín và đệm giảm chấn. Trục van bằng inox kết nối trực tiếp với tay gạt, truyền lực xoay nhẹ và ổn định.

Tay gạt cơ học được làm bằng thép mạ kẽm, có cơ cấu khóa an toàn 10 nấc, cho phép cố định van ở các góc mở khác nhau. Kiểu wafer KS10K giúp lắp đặt nhanh chóng giữa hai mặt bích JIS 10K hoặc 16K, không cần bulông xuyên thân. Từng chi tiết đều được gia công chuẩn xác, đảm bảo đĩa xoay nhẹ và không cạ vào gioăng trong suốt quá trình hoạt động.

Nhờ thiết kế đồng tâm giữa đĩa và trục, van giữ được độ cân bằng khi vận hành, tránh rung và giảm mài mòn không đều – yếu tố quan trọng đối với các tuyến ống có áp suất lớn như trong hệ thống bơm PCCC.

Nguyên lý hoạt động

Van hoạt động theo cơ chế xoay 90° quanh trục. Khi xoay tay gạt, đĩa van chuyển từ vị trí vuông góc (đóng) sang song song (mở) với hướng dòng chảy. Khi đĩa ép sát gioăng EPDM, lực ép tạo ra độ kín hoàn toàn, ngăn rò rỉ nước dù ở áp lực cao. Khi mở, đĩa rút khỏi vị trí ép, cho phép nước chảy tự do với tổn thất áp suất tối thiểu.

Ở kích thước 200A, van vẫn duy trì được lực thao tác nhẹ nhờ cơ cấu cân bằng trục và gioăng đàn hồi. Kiểu vận hành cơ học giúp người dùng có thể đóng mở nhanh trong trường hợp khẩn cấp, rất hữu ích cho các tuyến ống chính của hệ thống PCCC hoặc nhà máy nước.

Đặc tính kỹ thuật và ưu điểm

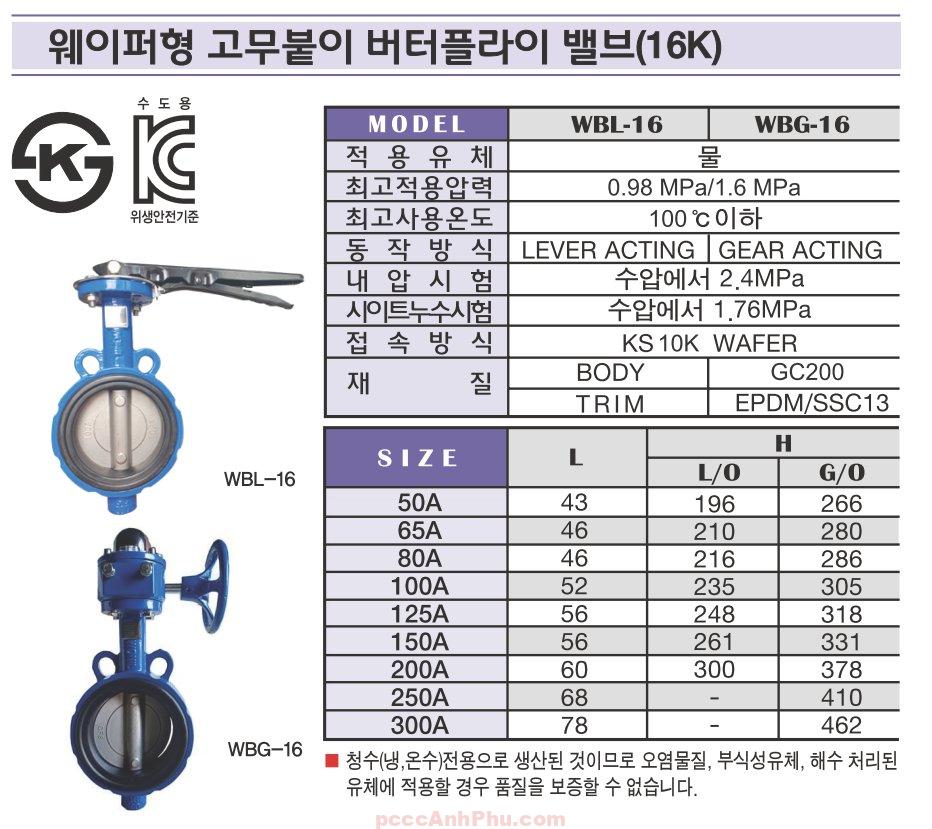

Van bướm Wonil WBL-16 200A có áp suất làm việc danh định 1.6 MPa, thử kín ở 1.76 MPa và thử bền thân 2.4 MPa. Nhiệt độ hoạt động -10°C đến 100°C, phù hợp với nước lạnh, nước kỹ thuật và dung dịch trung tính. Vật liệu EPDM có khả năng chống hóa chất nhẹ và ozone, duy trì độ kín lâu dài, không bị cứng hoặc nứt khi vận hành thường xuyên.

Ưu điểm nổi bật là thao tác đơn giản, bảo dưỡng nhanh, không cần dụng cụ đặc biệt. Lớp epoxy phủ đều trong và ngoài thân van giúp ngăn ăn mòn điện hóa, đặc biệt ở các công trình gần biển hoặc có độ ẩm cao. Trục inox chịu lực cao giúp tăng tuổi thọ và giảm khả năng mài mòn khi đóng mở thường xuyên.

So với van cổng, WBL-16 200A nhẹ hơn, đóng mở nhanh hơn và dễ điều tiết lưu lượng. Đây là giải pháp tối ưu cho những nơi cần thao tác linh hoạt nhưng vẫn đảm bảo kín nước tuyệt đối.

Ứng dụng trong hệ thống PCCC và cấp nước

Van bướm WBL-16 200A được ứng dụng rộng rãi trong hệ thống phòng cháy chữa cháy, đặc biệt ở vị trí đầu ra bơm chính hoặc cụm chia nước sprinkler. Cấu trúc tay gạt cơ học giúp thao tác nhanh khi cần đóng mở dòng chảy. Van có thể kết hợp với công tắc giám sát (monitor switch) để gửi tín hiệu trạng thái van về trung tâm điều khiển báo cháy.

Bên cạnh đó, sản phẩm còn được dùng trong mạng cấp nước đô thị, hệ thống làm mát, xử lý nước thải nhẹ và đường ống kỹ thuật trong nhà máy. Với độ kín cao, khả năng chịu áp tốt và độ bền vượt trội, van duy trì hiệu suất ổn định trong nhiều năm mà không cần đại tu lớn.

Hướng dẫn lắp đặt và bảo trì

Trước khi lắp, cần đảm bảo mặt bích phẳng, sạch và song song. Đặt van đúng tâm đường ống, siết bulông đều theo hình chéo để tránh lệch thân. Không siết quá chặt nhằm tránh bó cứng đĩa hoặc biến dạng gioăng. Sau khi lắp, nên xoay tay gạt vài lần để kiểm tra hành trình đĩa và đảm bảo hoạt động êm.

Trong quá trình sử dụng, cần kiểm tra định kỳ 6 tháng/lần, đặc biệt ở cổ trục và tay gạt. Nếu phát hiện rò nước nhỏ, có thể siết nhẹ bulông nắp chặn hoặc thay vòng đệm cao su. Nên bôi trơn trục bằng mỡ silicone để duy trì chuyển động trơn tru. Không sử dụng dầu công nghiệp vì có thể làm hỏng EPDM.

Khi bảo trì đúng cách, van bướm Wonil WBL-16 200A có thể vận hành ổn định hơn 10 năm, đảm bảo độ kín và an toàn cao cho hệ thống cấp nước, PCCC và công nghiệp.
