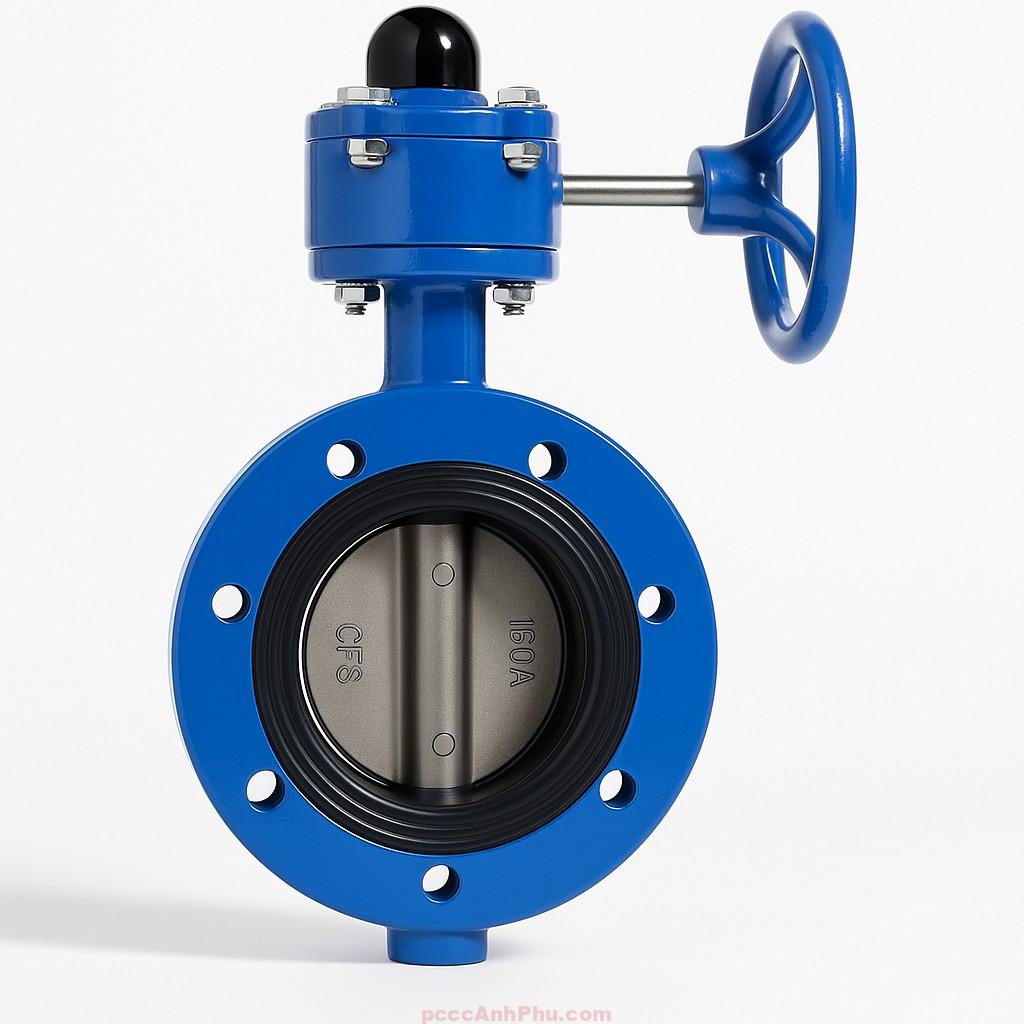

Van bướm gang Wonil WFG-10 80A

WFG-10 80A – tay quay vô lăng, thân gang, gioăng EPDM

Van bướm Wonil WFG-10 80A là loại van mặt bích tiêu chuẩn JIS 10K, do Wonil Hàn Quốc sản xuất, dùng trong các hệ thống cấp nước, nhà máy xử lý nước và hệ thống phòng cháy chữa cháy (PCCC). Van được thiết kế chắc chắn, có khả năng chịu áp lực đến 1.6 MPa, vận hành nhẹ và kín tuyệt đối nhờ cấu trúc hộp số trợ lực. Đây là model lý tưởng cho đường ống trung áp, nơi cần độ ổn định và độ kín cao.

Thân van được làm từ gang GC200 phủ epoxy xanh chống ăn mòn, đĩa inox SSC13 sáng bóng, trục inox chịu lực tốt và gioăng EPDM đàn hồi cao. Kiểu kết nối mặt bích JIS 10K giúp van cố định vững chắc trên hệ thống, giảm rung động và chống rò rỉ tối đa khi hoạt động ở áp suất cao.

Cấu tạo của van bướm Wonil WFG-10 80A

Van gồm 5 bộ phận chính: thân gang, đĩa inox, trục inox, gioăng EPDM và cụm hộp số quay tay. Thân gang GC200 được đúc nguyên khối, có khả năng chịu áp và va đập tốt, phủ lớp sơn epoxy chống gỉ dày để bảo vệ bề mặt. Đĩa van inox SSC13 được gia công tinh, cho bề mặt phẳng mịn giúp tăng độ kín và giảm tổn thất áp suất khi mở hoàn toàn.

Gioăng EPDM được bố trí liền thân, ôm kín đĩa van để đảm bảo không rò nước, đồng thời giảm rung khi vận hành. Trục inox truyền động trực tiếp từ vô lăng qua hệ thống bánh răng trong hộp số. Hộp số gang có tỉ số truyền hợp lý, giúp người vận hành xoay vô lăng nhẹ, êm và chính xác. Cơ cấu khóa định vị giúp cố định góc mở, phù hợp khi cần điều tiết lưu lượng.

Kiểu kết nối mặt bích (flanged) đảm bảo độ cứng và độ kín cao hơn kiểu wafer, thích hợp cho hệ thống có áp lực hoặc rung động mạnh. Từng chi tiết được gia công đồng tâm, giúp đĩa xoay trơn tru và giữ độ kín ổn định lâu dài.

Nguyên lý hoạt động

Van bướm WFG-10 80A hoạt động theo cơ chế truyền động bánh răng trong hộp số. Khi người vận hành xoay vô lăng, mô-men xoắn được truyền đến trục inox làm đĩa van xoay 90°. Khi đĩa nằm song song với dòng nước, van mở hoàn toàn; khi vuông góc, van đóng kín. Cơ cấu giảm tốc giúp giảm lực thao tác, đảm bảo vận hành nhẹ nhàng và an toàn, đặc biệt trong hệ thống có áp cao.

Thiết kế khí động học của đĩa inox giúp dòng nước chảy ổn định, không tạo xoáy hay rung động. Khi đóng, lực ép giữa đĩa và gioăng EPDM tạo độ kín hoàn hảo, không rò nước kể cả ở áp lực lớn. Nhờ hộp số truyền động êm, van hoạt động ổn định, tuổi thọ dài và hạn chế hư hại do va đập thủy lực.

Đặc tính kỹ thuật và ưu điểm

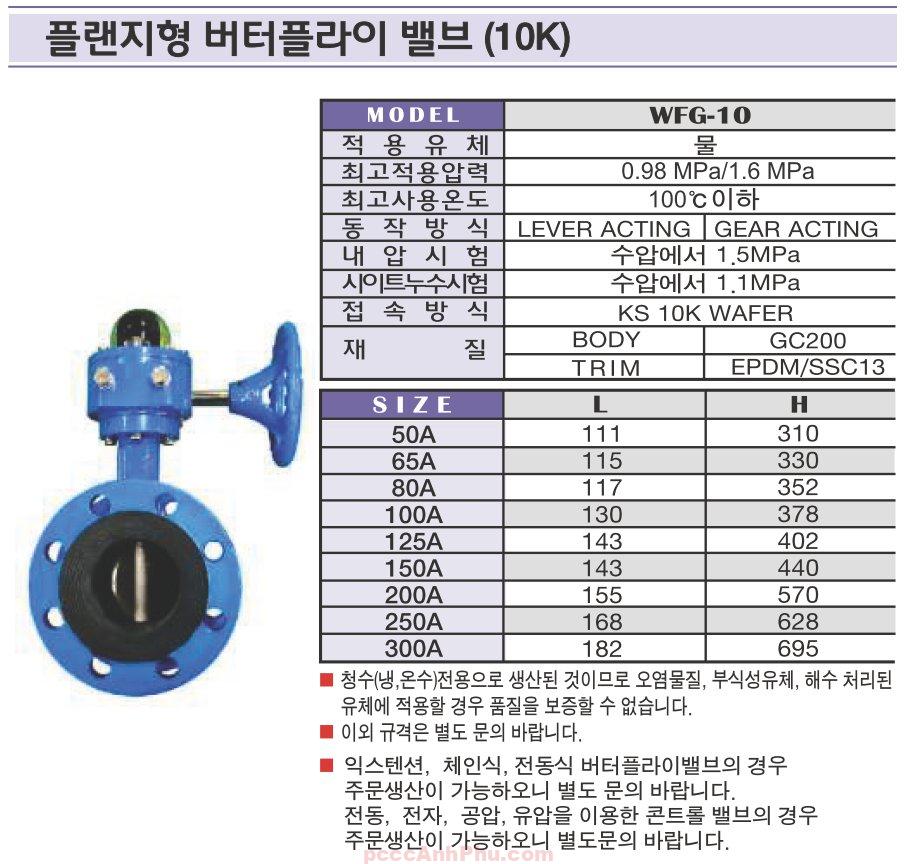

Van bướm WFG-10 80A có áp suất làm việc 0.98 MPa, thử kín 1.1 MPa, thử bền thân 1.5 MPa. Nhiệt độ làm việc dưới 100°C, phù hợp cho nước sạch, nước lạnh và dung dịch trung tính. Gioăng EPDM có khả năng đàn hồi cao, chống ozone, chịu hóa chất nhẹ và duy trì độ kín lâu dài. Đĩa và trục inox chống rỉ, thích hợp cho môi trường ẩm và ngập nước.

Ưu điểm nổi bật là thao tác nhẹ, độ kín cao, ít bảo trì và tuổi thọ dài. Thiết kế mặt bích giúp lắp đặt vững chắc, chịu được rung động mạnh. Hộp số quay tay kín hoàn toàn, bảo vệ bánh răng khỏi bụi và hơi ẩm, giúp vận hành ổn định lâu dài. Lớp sơn epoxy phủ toàn thân chống ăn mòn, phù hợp với điều kiện khí hậu nhiệt đới ẩm.

So với dòng wafer, WFG-10 có độ ổn định cơ học cao hơn và được ưu tiên sử dụng trong hệ thống ống chính, đầu ra bơm hoặc các tuyến ống áp lực lớn trong công nghiệp và PCCC.

Ứng dụng trong hệ thống PCCC và cấp nước

Van bướm WFG-10 80A thường được lắp tại các tuyến ống chính, cụm sprinkler và trạm bơm của hệ thống phòng cháy chữa cháy. Cơ cấu tay quay hộp số giúp thao tác dễ dàng, chính xác và an toàn trong điều kiện áp lực cao. Van có thể gắn thêm công tắc giám sát (monitor switch) để báo tín hiệu trạng thái về tủ trung tâm báo cháy, hỗ trợ vận hành đồng bộ toàn hệ thống.

Ngoài ra, van còn được dùng trong các hệ thống cấp nước sạch, nhà máy xử lý nước, hệ thống làm mát công nghiệp và đường ống phân phối nước sinh hoạt. Độ kín tuyệt đối, độ bền cao và khả năng vận hành nhẹ giúp WFG-10 80A duy trì hiệu suất ổn định lâu dài, giảm chi phí bảo trì và tăng độ an toàn cho toàn bộ hệ thống.

Hướng dẫn lắp đặt và bảo trì

Khi lắp đặt, đảm bảo hai mặt bích phẳng, sạch và song song. Đặt van vào đúng tâm đường ống, siết bulông đều theo hình chéo để phân bố lực lên gioăng EPDM. Không siết quá chặt để tránh bó trục hoặc méo thân van. Sau khi lắp xong, xoay vô lăng vài vòng để kiểm tra hành trình đĩa hoạt động trơn tru, không cạ hoặc rít.

Trong quá trình sử dụng, nên kiểm tra định kỳ 6 tháng một lần đối với phần hộp số, trục và gioăng. Bôi trơn bánh răng bằng mỡ chịu nhiệt chuyên dụng, không dùng dầu công nghiệp vì có thể làm hỏng EPDM. Khi phát hiện rò rỉ nhỏ, siết nhẹ nắp chặn hoặc thay vòng đệm cao su. Nếu van lắp ngoài trời, nên che chắn hộp số khỏi mưa nắng trực tiếp để tăng tuổi thọ.

Với quy trình lắp đặt chuẩn và bảo trì định kỳ, van bướm Wonil WFG-10 80A có thể vận hành ổn định hơn 10 năm, duy trì độ kín và hiệu suất cao cho các hệ thống cấp nước và PCCC công nghiệp.
