Van bướm tín hiệu điện Wonil WRB-10 150A

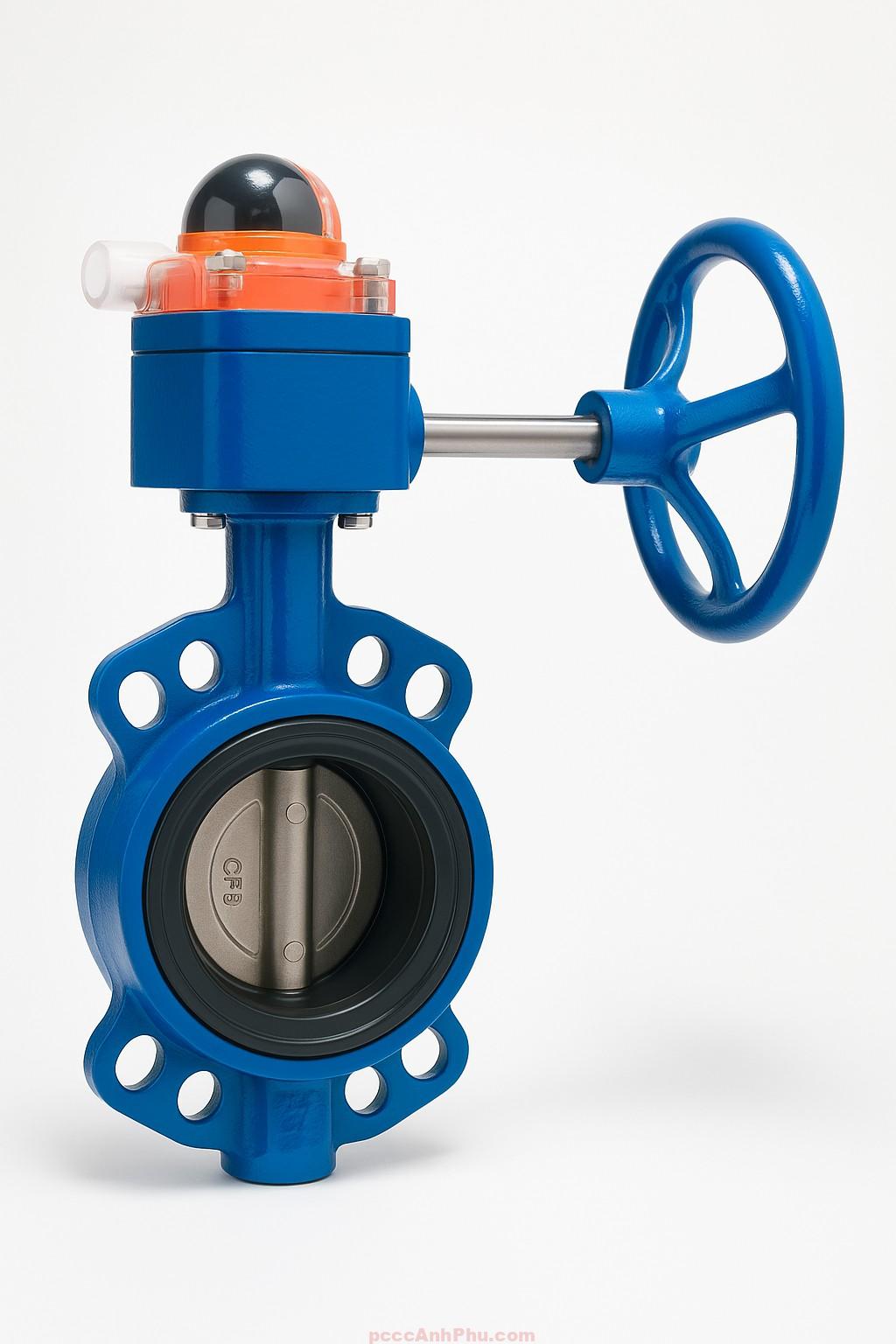

Van bướm tín hiệu điện Wonil WRB-10 150A – thân gang, cánh inox, tay quay

Van bướm tín hiệu điện Wonil WRB-10 150A là dòng van giám sát lưu lượng cỡ lớn, được thiết kế để vận hành ổn định trong các hệ thống PCCC và cấp nước trung tâm. Với đường kính danh định 150A (DN150), van đáp ứng tiêu chuẩn kỹ thuật KFI của Hàn Quốc, đảm bảo độ kín, độ bền và khả năng truyền tín hiệu chính xác. Sản phẩm này được sử dụng phổ biến trong các tuyến ống chính hoặc đầu ra của hệ thống bơm chữa cháy.

Cấu tạo của WRB-10 150A

WRB-10 150A có cấu trúc dạng wafer kẹp giữa hai mặt bích JIS 10K/PN10, giúp lắp đặt nhanh và giữ đồng tâm tốt. Thân van được đúc từ gang cầu GGG50, phủ sơn epoxy xanh chống gỉ, độ bám cao và chịu va đập tốt. Đĩa van bằng inox SUS304, bề mặt được xử lý nhẵn, giúp dòng nước đi qua mượt, giảm tổn thất áp suất.

Gioăng làm kín sử dụng cao su EPDM chất lượng cao, chịu được nhiệt độ tới 80°C, không độc hại, phù hợp với nước sinh hoạt và nước chữa cháy. Bộ truyền động tay quay tích hợp hộp tín hiệu cơ–điện, sử dụng bánh răng giảm tốc để điều khiển nhẹ và chính xác. Hộp tín hiệu có công tắc NO/NC và đèn chỉ thị cơ học, giúp giám sát trực quan và kết nối dễ dàng với tủ trung tâm PCCC.

Nguyên lý hoạt động của WRB-10 150A

Khi người vận hành xoay tay quay, bánh răng giảm tốc trong cụm điều khiển truyền lực đến trục chính, khiến đĩa inox xoay theo góc 0–90°. Ở vị trí mở hoàn toàn, đĩa song song dòng chảy cho phép lưu lượng tối đa; khi đóng, đĩa vuông góc tạo độ kín tuyệt đối nhờ lực ép từ vòng EPDM. Đồng thời, cam trong hộp tín hiệu thay đổi vị trí, kích hoạt công tắc giới hạn và gửi tín hiệu điện phản hồi về trung tâm điều khiển.

Nhờ cơ chế này, WRB-10 150A cho phép theo dõi trạng thái mở/đóng của van từ xa, giúp kỹ thuật viên phát hiện kịp thời nếu van bị đóng nhầm hoặc chưa mở hoàn toàn. Đây là tính năng thiết yếu trong các hệ thống PCCC tự động, đảm bảo nguồn nước chữa cháy luôn thông suốt.

Ưu điểm nổi bật của WRB-10 150A

– Thân gang cầu chịu lực cao, chống ăn mòn, phủ epoxy bền màu.
– Đĩa inox SUS304 cứng, chống gỉ, không biến dạng khi chịu dòng áp lớn.
– Hộp tín hiệu cơ–điện tích hợp chỉ thị cơ học, dễ dàng đấu nối NO/NC.
– Tay quay truyền động nhẹ, giúp điều khiển chính xác mà không tốn sức.
– Gioăng EPDM đàn hồi tốt, kín tuyệt đối, tuổi thọ cao.
– Thiết kế wafer tiết kiệm không gian, lắp đặt dễ dàng trong hệ thống ống dày đặc.

Mỗi van WRB-10 150A đều được kiểm định áp lực, độ kín và tín hiệu tại nhà máy Wonil theo tiêu chuẩn KFI. Sản phẩm đạt chứng nhận ISO 9001, đảm bảo độ tin cậy cao trong các ứng dụng công nghiệp và dân dụng.

Ứng dụng của WRB-10 150A trong hệ PCCC

WRB-10 150A thường được sử dụng tại tuyến ống cấp chính hoặc đầu vào cụm bơm PCCC, nơi yêu cầu độ lưu thông cao và khả năng giám sát chính xác. Khi van đóng hoặc mở, công tắc tamper switch gửi tín hiệu về trung tâm điều khiển, giúp người vận hành biết chính xác trạng thái hệ thống trong thời gian thực.

Van cũng được dùng rộng rãi trong các nhà máy, khu công nghiệp, kho logistics, trung tâm thương mại hoặc các tòa nhà cao tầng. Cánh inox và gioăng EPDM giúp WRB-10 150A hoạt động ổn định trong môi trường có độ ẩm cao, hạn chế tình trạng kẹt van hoặc rỉ sét sau thời gian dài sử dụng.

Đặc biệt trong các hệ thống chữa cháy sprinkler hoặc ống đứng, WRB-10 150A giúp đảm bảo toàn bộ tuyến ống duy trì trạng thái mở, tránh tình huống mất áp khi khởi động bơm khẩn cấp.

Hướng dẫn lắp đặt và vận hành WRB-10 150A

Trước khi lắp đặt, cần làm sạch hai mặt bích, kiểm tra đường ống không có dị vật. Đặt van vào đúng vị trí, căn chỉnh đồng tâm, siết bu lông chéo đều. Khi siết, giữ đĩa mở khoảng 10–15° để tránh làm hỏng vòng EPDM. Sau khi lắp, vận hành thử tay quay để kiểm tra độ trơn và độ kín.

Đấu nối dây tín hiệu điện theo sơ đồ nhà sản xuất, kiểm tra hoạt động của công tắc NO/NC và đèn báo chỉ thị. Sau khi kết nối xong, thử vận hành mở/đóng để xác nhận tín hiệu phản hồi đúng tại tủ trung tâm. Định kỳ 3–6 tháng kiểm tra và vệ sinh hộp tín hiệu, bôi trơn trục truyền động.

Khi lắp đặt ngoài trời, nên có nắp che hộp tín hiệu để tránh ảnh hưởng của nắng, mưa hoặc bụi. Không nên đóng van quá nhanh khi áp lực cao để tránh hiện tượng búa nước (water hammer).

So sánh WRB-10 150A với các dòng khác

WRB-10 150A thuộc nhóm PN10, thích hợp cho các hệ thống áp lực trung bình. Với các hệ thống bơm áp cao hoặc tuyến ống chính dài, có thể lựa chọn dòng WBG-16 150A (PN16) với thân dày và cấu trúc chịu lực tốt hơn. Cả hai model đều tích hợp bộ tín hiệu điện, có khả năng kết nối với tủ trung tâm báo cháy hoặc hệ điều khiển PLC.

Nhờ chất lượng gia công tinh xảo, vật liệu cao cấp và thiết kế phù hợp cho hệ thống PCCC hiện đại, WRB-10 150A đang được nhiều nhà thầu và kỹ sư tin dùng tại các dự án lớn, đảm bảo độ an toàn, độ tin cậy và hiệu quả vận hành lâu dài.
