Van bướm tín hiệu điện Wonil WRB-10 250A

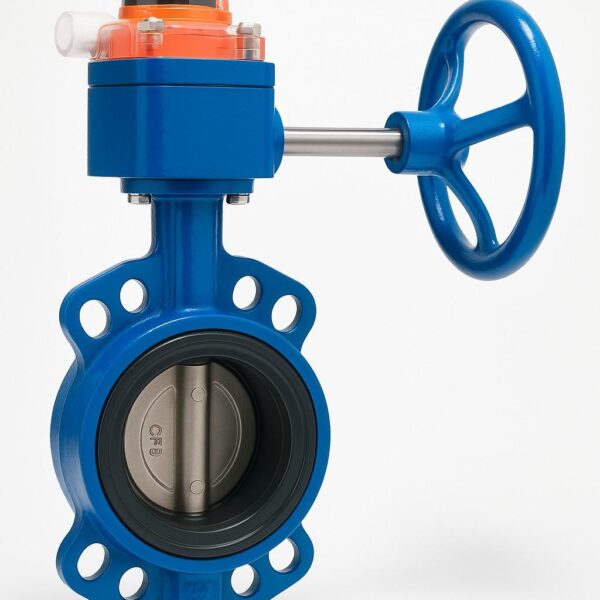

Van bướm tín hiệu điện Wonil WRB-10 250A – thân gang, cánh inox, tay quay

Van bướm tín hiệu điện Wonil WRB-10 250A là dòng van cỡ lớn trong series WRB-10 của Wonil Hàn Quốc, được thiết kế cho hệ thống ống có đường kính danh định 250A (DN250). Sản phẩm tích hợp tay quay điều khiển cơ học và bộ công tắc điện tamper switch, cho phép giám sát từ xa trạng thái đóng/mở van. Với khả năng chịu áp PN10 và độ kín cao, WRB-10 250A đáp ứng hoàn hảo yêu cầu kỹ thuật trong hệ thống PCCC quy mô lớn, khu công nghiệp và nhà máy xử lý nước.

Cấu tạo chi tiết của WRB-10 250A

Thân van được đúc từ gang cầu GGG50, có khả năng chịu lực và chống ăn mòn vượt trội. Lớp sơn epoxy xanh phủ dày giúp bảo vệ bề mặt khỏi môi trường ẩm và hóa chất nhẹ. Đĩa van bằng inox SUS304, gia công chính xác để đảm bảo lưu lượng ổn định và hạn chế sụt áp khi mở hoàn toàn. Gioăng EPDM chất lượng cao giúp van kín tuyệt đối, không rò rỉ trong điều kiện áp suất cao hoặc nhiệt độ dao động.

Tay quay được kết nối với cụm bánh răng giảm tốc, giúp vận hành nhẹ ngay cả với đường kính lớn 250A. Hộp tín hiệu cơ–điện gắn trên cụm tay quay có đèn chỉ thị cơ học, đồng thời chứa công tắc NO/NC truyền tín hiệu trạng thái về trung tâm giám sát. Cấu trúc chắc chắn, dễ bảo trì và thay thế khi cần thiết.

Nguyên lý hoạt động của van bướm WRB-10 250A

WRB-10 250A hoạt động theo nguyên lý xoay đĩa: khi người vận hành xoay tay quay, lực được truyền qua bánh răng đến trục chính, khiến đĩa inox quay góc 0–90°. Ở vị trí mở hoàn toàn, đĩa song song dòng chảy cho phép nước đi qua với tổn thất áp tối thiểu; khi đóng, đĩa vuông góc với dòng nước, ép chặt vào vòng gioăng EPDM tạo độ kín hoàn toàn.

Trong khi đó, cam trong hộp tín hiệu cơ–điện di chuyển đồng bộ với trục van, kích hoạt công tắc giới hạn để gửi tín hiệu đóng hoặc mở về tủ trung tâm. Nhờ đó, hệ thống có thể giám sát từ xa trạng thái van, đảm bảo toàn bộ mạng ống luôn sẵn sàng hoạt động khi có sự cố cháy nổ.

Ưu điểm nổi bật của WRB-10 250A

– Kích thước 250A phù hợp với tuyến ống chính, trục cấp nước hoặc hệ thống chữa cháy trung tâm.
– Cấu tạo gang cầu GGG50 phủ epoxy giúp chống ăn mòn và chịu va đập tốt.
– Đĩa inox SUS304 sáng bóng, chống rỉ sét, tăng lưu lượng thực tế khi van mở.
– Hộp tín hiệu cơ–điện có chỉ thị cơ học rõ ràng, tín hiệu điện ổn định, dễ kết nối PLC hoặc tủ PCCC.
– Tay quay có bánh răng giảm tốc giúp thao tác nhẹ nhàng, không gây sốc áp khi đóng/mở.
– Gioăng EPDM đàn hồi tốt, chịu nhiệt, kín khít tuyệt đối, thích hợp môi trường nước sạch và nước chữa cháy.

WRB-10 250A được kiểm định theo tiêu chuẩn KFI của Hàn Quốc, đảm bảo chất lượng và độ an toàn cao. Sản phẩm đạt chứng nhận ISO 9001, thích hợp cho công trình đòi hỏi độ tin cậy cao như nhà máy, khu công nghiệp và trung tâm thương mại.

Ứng dụng của WRB-10 250A trong hệ thống PCCC

WRB-10 250A thường được sử dụng trong hệ thống sprinkler hoặc mạng ống chính của các tòa nhà cao tầng và nhà xưởng. Khi van chuyển trạng thái, tín hiệu điện từ công tắc tamper switch được gửi về trung tâm báo cháy, giúp giám sát viên nhận biết tức thời nếu van bị đóng nhầm hoặc chưa mở hoàn toàn. Nhờ đó, hệ thống luôn duy trì áp lực và sẵn sàng phun nước khi có cháy.

Ngoài lĩnh vực PCCC, WRB-10 250A còn được sử dụng trong hệ thống cấp nước sinh hoạt, xử lý nước thải, hệ thống làm mát công nghiệp và HVAC. Cấu tạo inox và gioăng EPDM giúp van hoạt động ổn định trong môi trường có clo, hóa chất nhẹ hoặc nước tuần hoàn.

Với đường kính 250A, van có khả năng dẫn lưu lượng lớn mà vẫn duy trì thao tác nhẹ, phù hợp cho các tuyến chính của hệ thống có công suất bơm cao. Đây là kích cỡ phổ biến trong các nhà máy hoặc khu công nghiệp lớn.

Hướng dẫn lắp đặt và vận hành WRB-10 250A

Trước khi lắp đặt, cần vệ sinh mặt bích, đảm bảo đường ống không có cặn hoặc vật cứng. Đặt van đúng hướng dòng chảy, căn chỉnh đồng tâm và siết bu lông đều theo hình chữ thập. Khi siết, nên để đĩa mở khoảng 10–15° để tránh làm biến dạng vòng EPDM. Sau khi lắp, vận hành thử tay quay để đảm bảo chuyển động mượt mà.

Đấu dây tín hiệu điện đúng sơ đồ nhà sản xuất. Kiểm tra các tiếp điểm NO/NC và đèn chỉ thị cơ học. Sau khi kết nối xong, mở và đóng van để xác nhận tín hiệu phản hồi về tủ trung tâm hoạt động chính xác. Định kỳ kiểm tra hộp tín hiệu, bôi trơn trục truyền động và vệ sinh nắp hộp.

Không nên đóng van quá nhanh khi áp suất cao để tránh hiện tượng búa nước. Nếu lắp ngoài trời, nên bổ sung nắp che bảo vệ hộp tín hiệu khỏi mưa, bụi và ánh nắng trực tiếp, kéo dài tuổi thọ cho toàn bộ cụm van.

Lưu ý lựa chọn WRB-10 250A và các dòng tương tự

WRB-10 250A thuộc nhóm PN10, phù hợp cho hệ thống có áp lực trung bình. Trong trường hợp hệ thống bơm áp lực cao hoặc mạng ống dài, có thể chọn dòng WBG-16 250A (PN16) để tăng khả năng chịu áp. Cả hai đều sử dụng cùng loại công tắc điện, có thể tích hợp trực tiếp vào hệ thống báo cháy hoặc BMS mà không cần bộ chuyển đổi.

Nhờ chất lượng gia công chính xác, vật liệu cao cấp và khả năng vận hành ổn định, van bướm tín hiệu điện Wonil WRB-10 250A là lựa chọn hàng đầu cho các công trình PCCC, nhà máy nước, khu công nghiệp và trung tâm logistics hiện đại, đảm bảo an toàn và vận hành tin cậy trong thời gian dài.
