Van bướm gang Wonil WSBG-10 250A

Van bướm tay quay Wonil WSBG-10 250A (10K)

Van bướm tay quay Wonil WSBG-10 250A là sản phẩm cao cấp của thương hiệu Wonil – Hàn Quốc, được sản xuất theo tiêu chuẩn KS 10K. Với kích thước 250A (tương đương DN250), van được trang bị hộp số bánh răng giúp vận hành nhẹ nhàng, điều tiết chính xác, kín khít và bền bỉ, phù hợp cho hệ thống cấp nước và PCCC quy mô lớn.

Van có thiết kế kiểu wafer nhỏ gọn, dễ lắp đặt giữa hai mặt bích JIS10K hoặc DIN PN10. Cấu trúc chắc chắn, vật liệu cao cấp và cơ cấu truyền động mượt giúp van hoạt động ổn định trong điều kiện áp lực cao và môi trường ẩm ướt.

Cấu tạo tổng quan của van bướm Wonil WSBG-10 250A

Thân van được làm từ gang GC200, phủ lớp epoxy chống rỉ sét, chống ăn mòn hiệu quả, giúp kéo dài tuổi thọ sử dụng. Đĩa van bằng inox SSC13 có độ cứng cao, bề mặt được gia công mịn giúp giảm tổn thất áp suất và đảm bảo lưu lượng dòng chảy ổn định. Gioăng EPDM lắp toàn vòng trong thân van giúp ngăn rò rỉ tuyệt đối khi đóng kín.

Cơ cấu vận hành sử dụng tay quay kết hợp hộp số bánh răng, giúp người vận hành thao tác nhẹ và chính xác. Tay quay bằng gang sơn tĩnh điện, có cơ cấu khóa định vị nhiều nấc, giúp cố định góc mở an toàn. Hộp số kín, bôi trơn sẵn, vận hành êm ái và bền bỉ trong môi trường khắc nghiệt.

Trục van làm từ inox, kết nối trực tiếp với đĩa, giúp truyền mô-men xoắn đồng đều và ổn định. Kiểu kết nối wafer KS 10K giúp van dễ lắp giữa hai mặt bích tiêu chuẩn JIS hoặc DIN, tiết kiệm không gian và thời gian thi công.

Nguyên lý hoạt động của van bướm tay quay 250A

Khi người vận hành xoay tay quay, hộp số truyền lực đến trục van khiến đĩa xoay quanh trục trung tâm. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn, cho phép lưu lượng tối đa; khi đĩa vuông góc, van đóng kín, ngăn dòng nước đi qua.

Nhờ cơ cấu bánh răng giảm lực, thao tác đóng mở nhẹ hơn nhiều so với tay gạt truyền thống, giúp điều tiết lưu lượng chính xác và ổn định. Quá trình vận hành êm, không gây rung lắc hay “búa nước” khi đóng mở đột ngột.

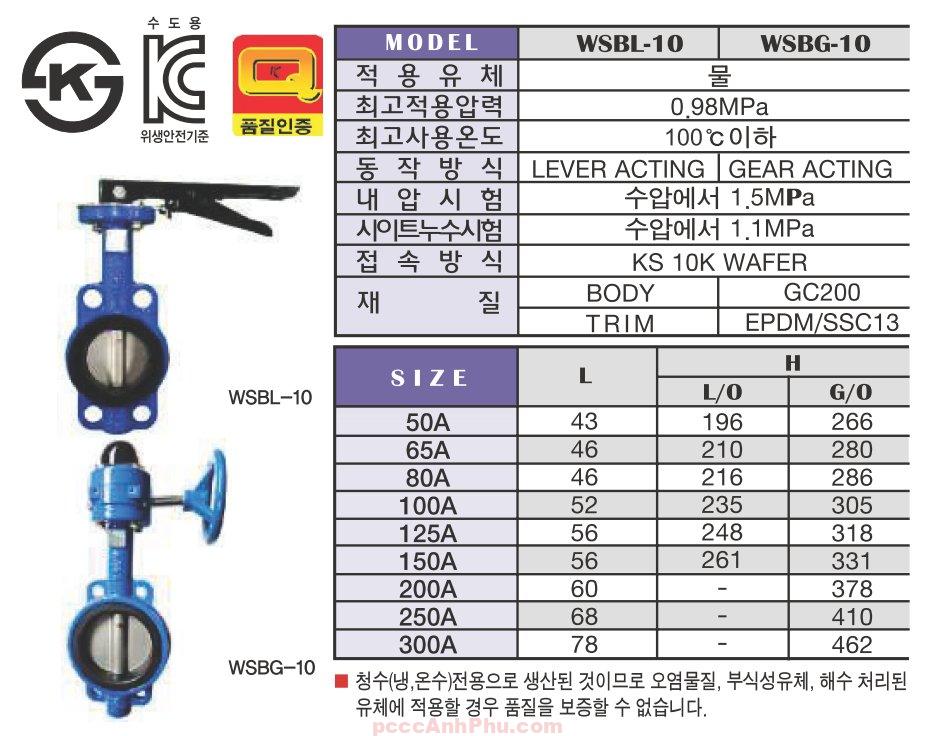

Van WSBG-10 250A được kiểm định với áp lực 1.1 MPa cho phần làm kín và 1.5 MPa cho phần thân, đáp ứng yêu cầu vận hành trong hệ thống áp lực cao và đạt tiêu chuẩn an toàn Hàn Quốc.

Ưu điểm nổi bật của van bướm Wonil 250A tay quay

Van 250A của Wonil có thiết kế chắc chắn, độ kín cao và thao tác nhẹ. Cơ cấu tay quay hộp số giúp giảm lực vận hành, đồng thời tăng độ chính xác khi điều tiết lưu lượng. Tay quay xoay mượt, an toàn và có cơ cấu khóa cố định góc mở.

Vật liệu cấu thành cao cấp: thân gang GC200 phủ epoxy chống ăn mòn, đĩa inox SSC13 bền bỉ, gioăng EPDM đàn hồi cao, chịu nhiệt đến 100°C. Hộp số được bôi trơn sẵn, chống ẩm, giúp van hoạt động ổn định nhiều năm mà không cần bảo dưỡng thường xuyên.

Thiết kế gọn, dễ lắp đặt, độ bền cơ học cao và không chiếm nhiều không gian. Van hoạt động ổn định, không rung lắc, vận hành êm, là lựa chọn lý tưởng cho hệ thống yêu cầu độ kín cao và tuổi thọ dài.

Ứng dụng trong hệ thống PCCC và công nghiệp

Van bướm tay quay Wonil WSBG-10 250A được sử dụng phổ biến trong hệ thống cấp nước chữa cháy, sprinkler, trạm bơm và bể chứa nước cứu hỏa. Khả năng vận hành nhẹ và ổn định giúp cô lập nhanh khu vực cần bảo trì mà không làm gián đoạn toàn bộ hệ thống.

Trong công nghiệp, van được ứng dụng trong hệ thống xử lý nước, HVAC, nhà máy thực phẩm, dệt nhuộm, khu công nghiệp và hạ tầng cấp nước. Van đảm bảo áp lực ổn định, lưu lượng lớn và độ kín tuyệt đối trong môi trường vận hành khắc nghiệt.

Không nên sử dụng van trong môi trường nước mặn, dung môi hoặc hóa chất ăn mòn mạnh để bảo vệ lớp sơn epoxy và gioăng EPDM. Van hoạt động tối ưu trong môi trường nước sạch, nước kỹ thuật hoặc nước nóng nhẹ.

Hướng dẫn lắp đặt và vận hành

Trước khi lắp đặt, cần kiểm tra mặt bích đảm bảo phẳng và đồng tâm. Đặt van vào giữa hai mặt bích, siết bulông đều tay theo hình sao để tránh lệch trục. Van có thể lắp theo hướng ngang hoặc dọc tùy thiết kế đường ống và không gian công trình.

Khi vận hành, xoay tay quay trong phạm vi 0–90° để mở hoặc đóng van. Không nên xoay nhanh đột ngột để tránh ảnh hưởng đến trục và gioăng. Định kỳ kiểm tra hộp số, tra dầu và vệ sinh gioăng để duy trì độ êm và tuổi thọ vận hành.

Đối với hệ thống PCCC, nên thao tác thử đóng mở ít nhất hai lần mỗi năm để đảm bảo cơ cấu hoạt động linh hoạt. Nếu lắp ngoài trời, nên che chắn để tránh tác động trực tiếp của nắng mưa lên tay quay và lớp epoxy.

Lưu ý lựa chọn và bảo trì van Wonil 250A

Khi lựa chọn van WSBG-10 250A, cần xác định tiêu chuẩn mặt bích hệ thống là KS 10K hoặc JIS10K để đảm bảo tương thích. Kích thước 250A thường được dùng cho tuyến ống chính hoặc nhánh phân phối lớn trong hệ thống cấp nước và PCCC.

Van có thể kết hợp với van 1 chiều dạng cánh bướm, đồng hồ lưu lượng hoặc van xả tràn để tạo thành cụm điều khiển đồng bộ. Khi bảo trì, chỉ cần tháo hai mặt bích, vệ sinh đĩa, thay gioăng nếu cần. Tất cả thao tác đều đơn giản và nhanh chóng.

Sản phẩm chính hãng Wonil – Hàn Quốc, đạt chứng nhận KC, được sử dụng rộng rãi trong công trình công nghiệp, dân dụng và hạ tầng cấp nước. Van bướm tay quay WSBG-10 250A là lựa chọn hàng đầu khi cần thiết bị vận hành êm, độ kín cao và độ bền vượt trội.
