Van bướm inox điều khiển điện Haitima DN250

Giới thiệu sản phẩm

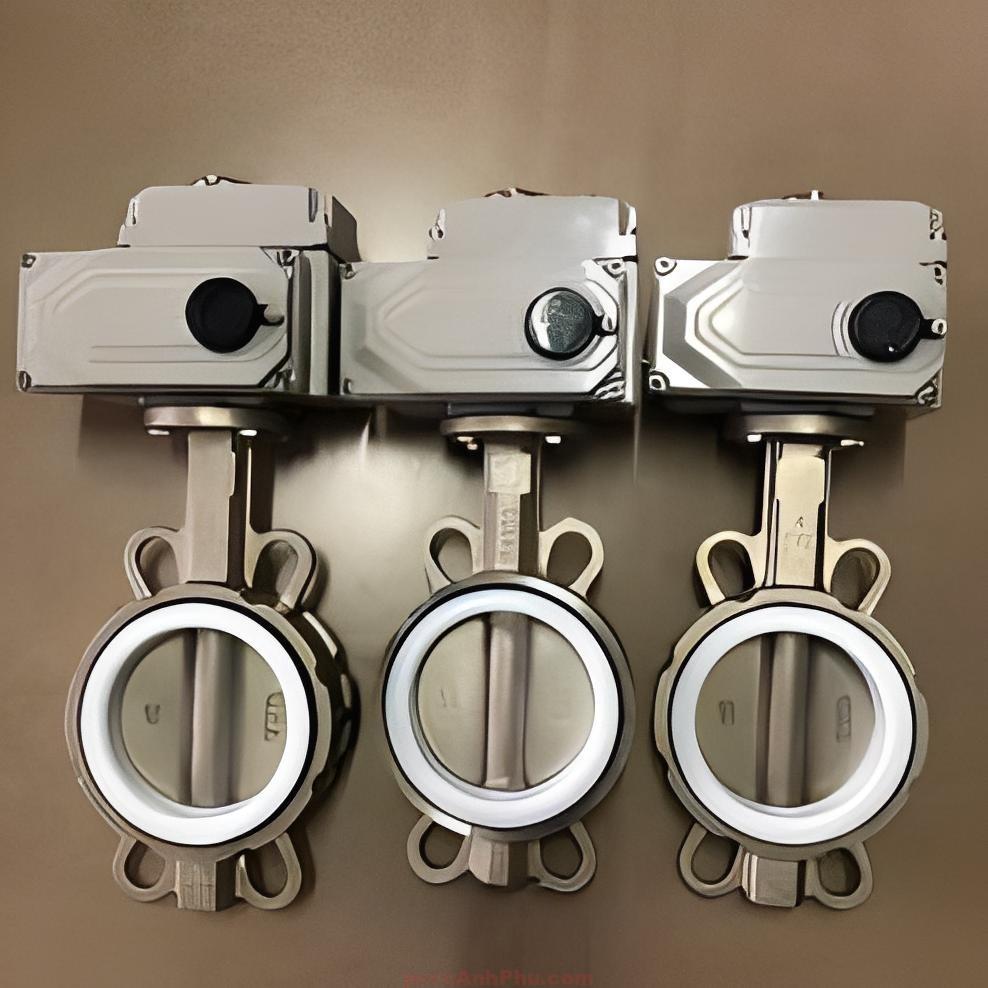

Van bướm inox điều khiển điện Haitima DN250 là dòng van công nghiệp cỡ lớn, được sử dụng trong các hệ thống cần đóng mở tự động lưu lượng cao. Sản phẩm kết hợp giữa thân van inox 304 và bộ truyền động điện Haitima HTE-30, mô-men xoắn 300 Nm, điện áp 220 VAC, đảm bảo hoạt động mạnh mẽ, chính xác và an toàn.

Với thiết kế wafer tiêu chuẩn ISO 5211, van DN250 (10 inch) có thể lắp giữa hai mặt bích JIS, BS hoặc EN, dễ dàng thay thế và bảo trì. Thân, trục và đĩa van đều bằng inox 304, giúp tăng độ bền, chống ăn mòn và chịu được áp lực làm việc PN16. Gioăng PTFE (Teflon) đảm bảo độ kín tuyệt đối và khả năng chịu nhiệt đến 180 °C.

Bộ điện HTE-30 có vỏ nhôm đúc phủ epoxy chống oxy hóa, cấp bảo vệ IP67, vận hành ổn định trong môi trường ẩm hoặc bụi công nghiệp. Đây là lựa chọn phổ biến trong các nhà máy nước, hệ thống HVAC, xử lý nước thải và PCCC.

Tham khảo thêm các sản phẩm: van bướm điều khiển điện 220v.

Cấu tạo tổng quan

Van DN250 gồm các bộ phận chính: thân, đĩa, trục inox 304 và gioăng PTFE. Bộ điện Haitima HTE-30 gắn trực tiếp lên đầu van, truyền động qua trục chính bằng cơ cấu bánh răng thép, cho phép xoay 90° chính xác. Thiết kế này đảm bảo hoạt động ổn định, tuổi thọ cao và dễ bảo dưỡng.

Vật liệu inox 304 giúp van chịu ăn mòn, thích hợp với môi trường nước, hơi, dầu và dung dịch hóa chất nhẹ. Bộ điện có tay quay cơ khí tích hợp, cho phép vận hành thủ công khi mất điện. Toàn bộ cụm điều khiển đạt cấp bảo vệ IP67, phù hợp lắp ngoài trời hoặc khu vực ẩm.

Bộ phận	Vật liệu	Đặc tính
Thân van	Inox 304	Chống gỉ, chịu áp PN16
Đĩa – Trục	Inox 304	Truyền mô-men chính xác, bền
Gioăng làm kín	PTFE (Teflon)	Kín tuyệt đối, chịu hóa chất
Bộ điện	Nhôm đúc phủ epoxy	IP67, motor mạnh mẽ, chính xác

Nguyên lý hoạt động

Khi cấp điện 220 VAC, motor trong bộ điện HTE-30 quay, truyền mô-men qua hộp bánh răng giảm tốc xuống trục van. Cánh van inox xoay 90° để đóng hoặc mở hoàn toàn. Hai công tắc hành trình sẽ giới hạn góc quay, đảm bảo motor dừng chính xác và tránh quá tải.

     +-----------[Tín hiệu điều khiển]-----------+
                        |
                   [Motor điện HTE-30]
                        |
                   [Hộp giảm tốc bánh răng]
                        |
                     [Trục inox 304]
                        |
                ----(Cánh van inox)----
               /         |
          Mở dòng  -->   |   <--  Đóng dòng

Van có thể hoạt động dạng ON/OFF hoặc điều tiết tuyến tính với tín hiệu 4–20 mA. Khi mất điện, người vận hành có thể sử dụng tay quay cơ khí để thao tác thủ công.

Bộ điều khiển điện Haitima HTE-30

Bộ điện HTE-30 có mô-men xoắn 300 Nm, công suất 60 W, thời gian quay 0–90° khoảng 50–60 giây. Nguồn điện 220 VAC 50/60 Hz, dòng tiêu thụ 0.8 A, cấp bảo vệ IP67, hoạt động tốt ở nhiệt độ –20 → +60 °C. Có thể trang bị thêm bộ sưởi, tay quay hoặc tín hiệu phản hồi vị trí.

Thông số	Giá trị
Mô-men xoắn	300 Nm
Công suất motor	60 W
Thời gian quay	50 – 60 s
Nguồn điện	220 VAC 50/60 Hz
Dòng tiêu thụ	0.8 A
Cấp bảo vệ	IP67 – Waterproof
Nhiệt độ môi trường	–20 °C ~ +60 °C
Vỏ ngoài	Nhôm đúc phủ epoxy
Tùy chọn	Heater, Handwheel, Limit Switch

Ưu điểm nổi bật

Van Haitima DN250 có cấu trúc vững chắc, hoạt động ổn định với mô-men cao. Vật liệu inox 304 đảm bảo độ bền trong môi trường ăn mòn, gioăng PTFE giữ độ kín tuyệt đối. Bộ điện HTE-30 vận hành êm, bền và tiết kiệm điện năng.

Khả năng kết hợp điều khiển tuyến tính giúp van phù hợp cho cả hệ thống đóng/mở và điều tiết lưu lượng. Thiết kế wafer gọn, trọng lượng nhẹ, dễ dàng lắp đặt trong không gian hẹp.

Ứng dụng tiêu biểu

DN250 được ứng dụng trong hệ thống cấp nước, xử lý nước thải, dây chuyền hóa chất, thực phẩm, đồ uống và HVAC. Van còn được dùng trong hệ thống PCCC công nghiệp nhờ khả năng đóng mở nhanh, kín khít và chịu áp tốt.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra van và đường ống, đảm bảo lòng van sạch và không có dị vật. Chuẩn bị bulong, gioăng và mặt bích đúng tiêu chuẩn DN250.

Bước 2: Đặt van vào giữa hai mặt bích, căn chỉnh tâm trục thẳng hàng với đường ống. Giữ cánh van mở nhẹ 10–15° trước khi siết bu-lông.

Bước 3: Siết đều bu-lông theo hình chữ X để phân bố lực đồng đều, tránh méo thân và hư gioăng PTFE.

Bước 4: Đấu dây điện 220 VAC theo sơ đồ của Haitima. Kiểm tra dây tiếp đất và đảm bảo hộp điện kín, chống nước hoàn toàn.

Bước 5: Cấp điện và kiểm tra vận hành. Van phải xoay đủ 90°, dừng êm và chỉ thị cơ học hiển thị đúng trạng thái đóng/mở.

Bước 6: Sau khi chạy thử, cố định toàn bộ bu-lông và kiểm tra độ kín. Định kỳ 3–6 tháng bảo trì: vệ sinh, bôi trơn trục và kiểm tra bộ điện.

Van bướm inox điều khiển điện Haitima DN250 mang lại hiệu quả vận hành cao, độ bền vượt trội và khả năng điều tiết chính xác. Đây là lựa chọn lý tưởng cho các hệ thống công nghiệp lớn cần tự động hóa ổn định, an toàn và tiết kiệm năng lượng.
