Giới thiệu sản phẩm

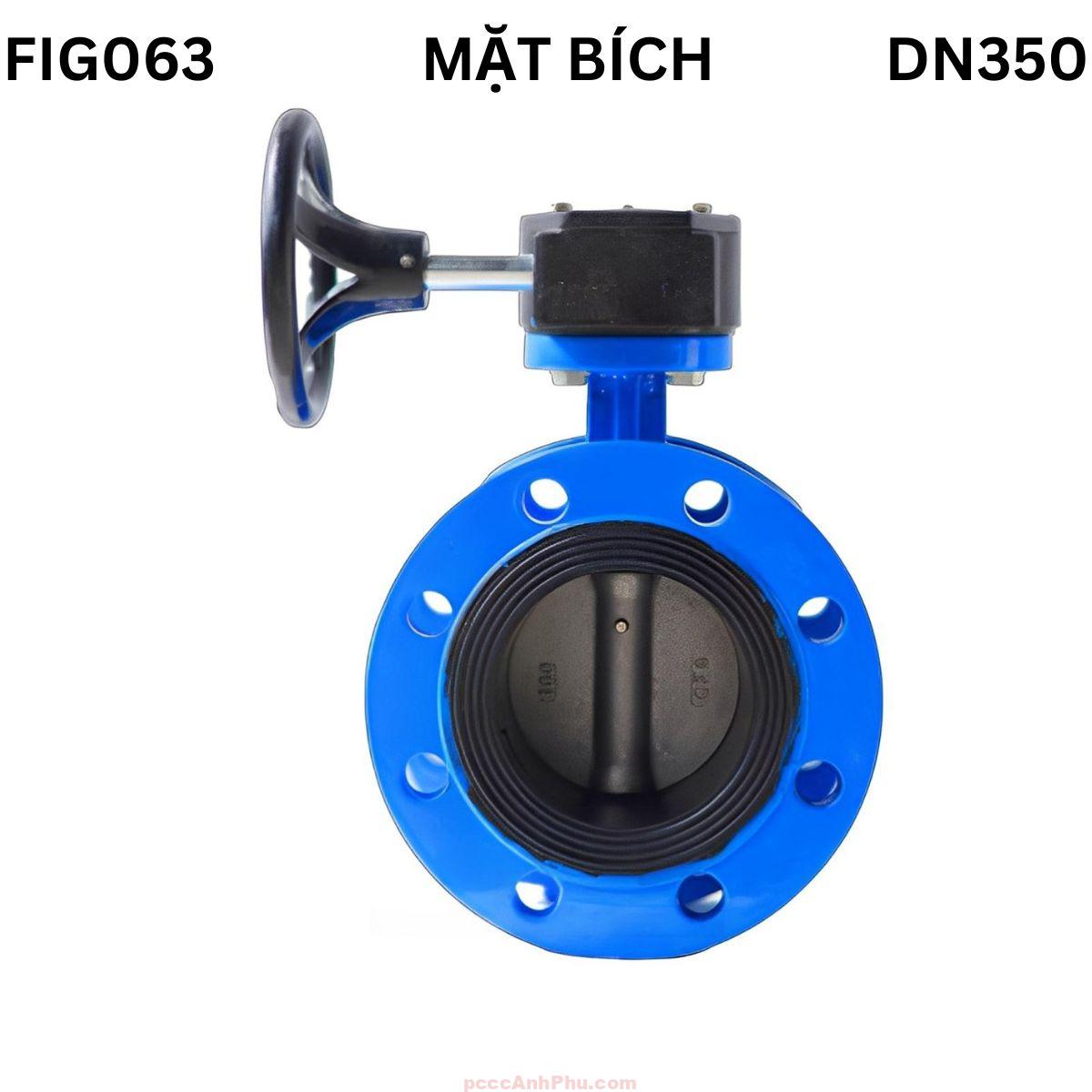

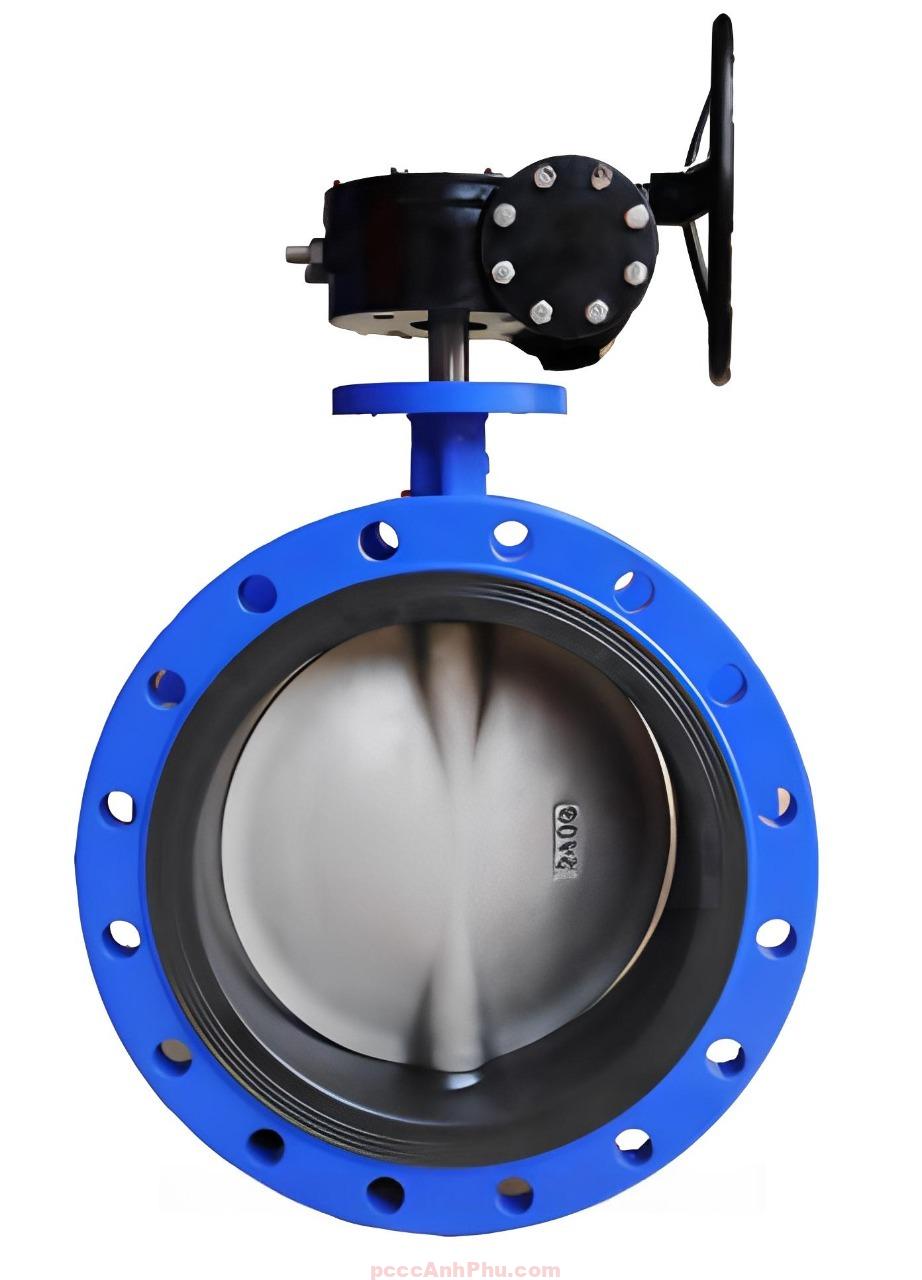

Van bướm mặt bích AUT FIG063 DN350 là model công nghiệp cỡ lớn chuyên dùng trong các hệ thống cấp thoát nước, HVAC, PCCC và xử lý nước công nghiệp. Sản phẩm do AUT Malaysia sản xuất, nổi bật với thiết kế cơ khí chính xác, cấu trúc chắc chắn và độ kín tuyệt đối. Đây là lựa chọn phổ biến trong các nhà máy, trạm bơm, khu công nghiệp và tòa nhà cao tầng.
Với kích thước DN350 (14 inch), van phù hợp cho các tuyến ống chính có lưu lượng lớn và áp lực làm việc PN10/16. Cơ cấu tay quay hộp số (worm gear) giúp thao tác nhẹ, dễ kiểm soát góc mở, đồng thời giữ cố định vị trí đĩa khi cần điều tiết dòng chảy. Dạng kết nối mặt bích kép đảm bảo kín khít tuyệt đối và dễ bảo trì.
Thân van được làm từ gang cầu GGG50 phủ epoxy chống gỉ, đĩa van bằng inox CF8 (SS304) bền bỉ, vòng đệm làm kín bằng EPDM chịu nhiệt, kháng hóa chất và co giãn tốt. Toàn bộ kết cấu được tối ưu cho hiệu suất cao và tuổi thọ dài trong môi trường vận hành liên tục.
Xem đầy đủ các sản phẩm: van bướm

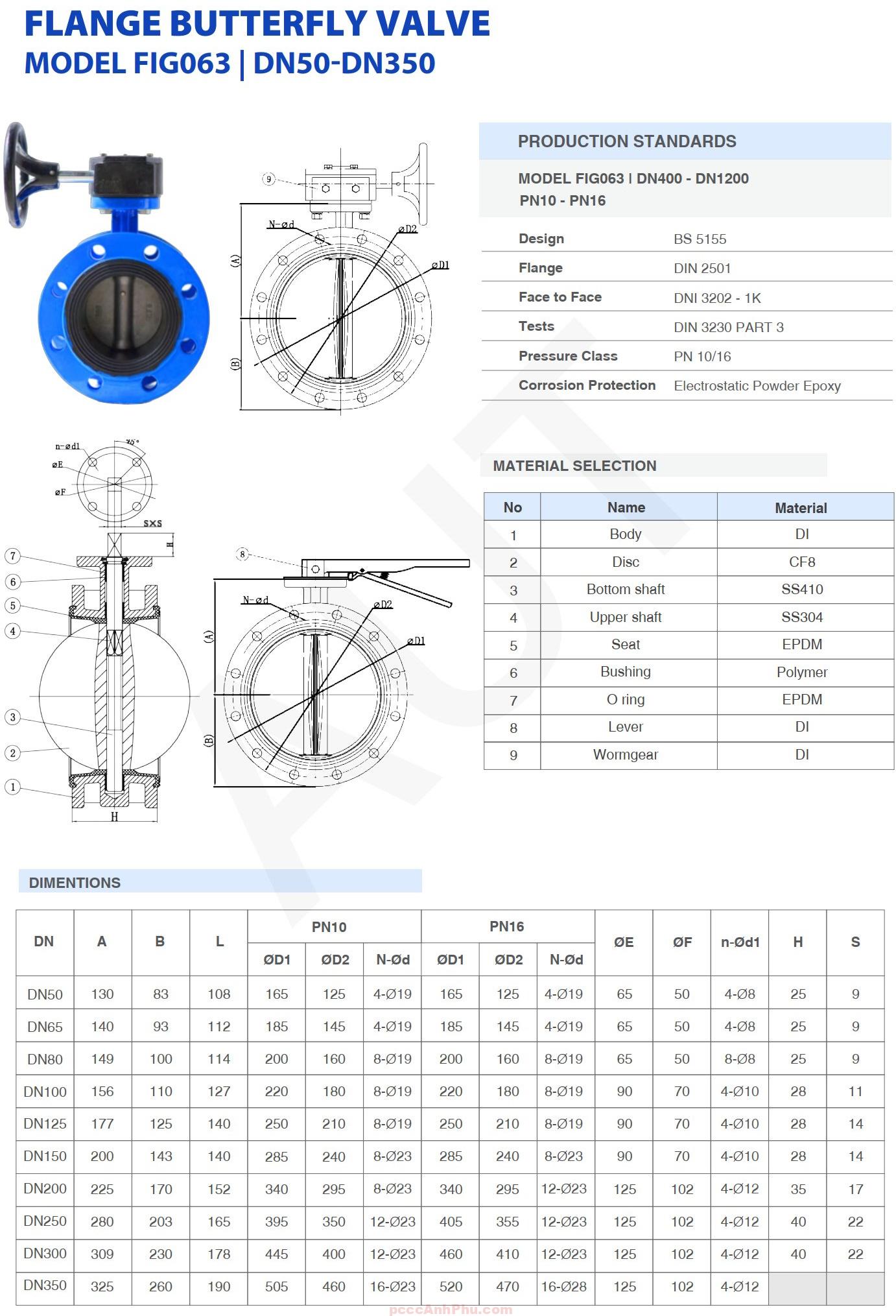

Cấu tạo tổng quan
Van bướm AUT FIG063 DN350 được thiết kế với cấu trúc cơ học cân đối và độ kín cao. Các thành phần chính đều làm từ vật liệu cao cấp, đảm bảo khả năng chống ăn mòn, chịu áp lực và vận hành ổn định trong thời gian dài.
| STT | Bộ phận | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Gang cầu GGG50 | Chịu áp lực, kết nối mặt bích và bảo vệ đĩa |
| 2 | Đĩa van | Inox CF8 (SS304) | Điều tiết hoặc ngăn dòng chảy |
| 3 | Trục van | Inox SS410 | Truyền chuyển động từ tay quay đến đĩa |
| 4 | Gioăng làm kín | EPDM | Đảm bảo kín tuyệt đối khi đóng van |
| 5 | Bạc trục | PTFE | Giảm ma sát, ổn định trục |
| 6 | Hộp số | Gang cầu | Bảo vệ cơ cấu bánh vít, truyền mô-men xoắn |
| 7 | Tay quay | Gang đúc | Điều khiển thủ công nhẹ nhàng |
| 8 | Bu-lông & đai ốc | Thép mạ kẽm | Liên kết chắc chắn toàn bộ kết cấu |
Thân van phủ epoxy dày 250 µm bảo vệ khỏi ăn mòn, tia UV và hơi ẩm. Đĩa inox mài bóng giúp lưu chất đi qua mượt, giảm tổn thất áp lực. Cơ cấu hộp số kín tránh nước và bụi, giúp tăng tuổi thọ bánh vít và trục quay.
Nguyên lý hoạt động
Van hoạt động theo nguyên lý xoay ¼ vòng. Khi người vận hành xoay tay quay, cơ cấu bánh vít trong hộp số truyền mô-men đến trục van, khiến đĩa xoay quanh tâm. Đĩa xoay 0°–90° để đóng hoặc mở dòng chảy, đồng thời có thể giữ cố định ở bất kỳ góc trung gian nào khi điều tiết lưu lượng.
Van mở
________
----| ( ) |---->
________/
Dòng chảy tự do
Van đóng
________
----|__( | )__|---->
Dòng chảy bị chặn lại
Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn cho lưu lượng tối đa. Khi đĩa vuông góc, van đóng kín, ngăn hoàn toàn dòng chảy. Cơ cấu tay quay bánh vít tăng mô-men xoắn, giúp vận hành nhẹ và ổn định, tránh sốc áp và rung lắc khi dòng lưu chất lớn.
Ưu điểm nổi bật
Độ kín tuyệt đối: Gioăng EPDM đàn hồi ôm sát đĩa inox, đảm bảo không rò rỉ, duy trì áp lực hệ thống ổn định. Van đạt chuẩn thử kín 100% trước khi xuất xưởng.
Vật liệu cao cấp, tuổi thọ dài: Gang cầu GGG50 chịu lực, inox CF8 chống ăn mòn, epoxy phủ bảo vệ toàn thân giúp van bền bỉ trong môi trường khắc nghiệt.
Vận hành nhẹ, an toàn: Tay quay hộp số bánh vít cho phép thao tác dễ, giảm lực tay. Cơ cấu giới hạn hành trình bảo vệ đĩa và trục khỏi va đập.
Bảo trì đơn giản: Van có cấu trúc ít chi tiết chuyển động, dễ tháo lắp, thay gioăng hoặc bạc trục riêng lẻ mà không cần tháo van khỏi hệ thống.
Tương thích đa tiêu chuẩn: Van đáp ứng EN 1092-2, JIS 10K, ANSI 150LB, có thể lắp vào hầu hết các hệ thống ống quốc tế.
Thích hợp nhiều môi trường: Van hoạt động ổn định trong nước sạch, nước thải, khí nén, dầu nhẹ và dung dịch trung tính.
Ứng dụng tiêu biểu
Hệ thống cấp nước: Van DN350 được dùng ở tuyến ống chính của trạm bơm, nhà máy nước, giúp điều tiết dòng lưu lượng lớn.
Hệ thống PCCC: Van được lắp đặt tại tuyến chính của hệ thống cứu hỏa, đảm bảo đóng mở nhanh và kín khít khi có áp lực cao.
HVAC: Van điều tiết nước lạnh hoặc glycol trong hệ thống làm mát công nghiệp. Gioăng EPDM đảm bảo kín khi nhiệt độ thay đổi liên tục.
Xử lý nước thải: Đĩa inox chống ăn mòn, thân phủ epoxy bảo vệ, thích hợp môi trường nước thải có hóa chất nhẹ.
Ngành công nghiệp chế biến: Van dùng trong hệ thống dẫn khí, dầu nhẹ, hoặc nước kỹ thuật. Kết cấu bền giúp van hoạt động ổn định lâu dài.
Hướng dẫn lắp đặt và vận hành
Chuẩn bị: Kiểm tra tình trạng van trước khi lắp đặt. Đảm bảo hai đầu mặt bích sạch, phẳng, song song. Không để dị vật trong thân van.
Lắp đặt: Đặt van giữa hai mặt bích, căn chỉnh lỗ bu-lông, siết đều theo hình chéo để tránh cong lệch. Nếu lắp theo phương đứng, đặt tay quay hướng lên.
Kiểm tra vận hành: Xoay tay quay thử, đảm bảo đĩa xoay trơn tru, không cọ sát. Kiểm tra độ kín bằng thử áp lực nước.
Vận hành: Xoay tay quay ngược chiều kim đồng hồ để mở, cùng chiều để đóng. Không dùng lực quá mạnh khi đến giới hạn hành trình.
Bảo trì: Kiểm tra hộp số định kỳ, bôi trơn bánh vít và trục quay. Thay gioăng EPDM khi có dấu hiệu lão hóa. Giữ lớp epoxy sạch để tăng độ bền.
Lưu ý an toàn: Không vận hành van vượt quá áp lực PN16 hoặc nhiệt độ 110°C. Khi thay phụ kiện, dùng linh kiện chính hãng AUT để đảm bảo độ bền và kín khít.
