Giới thiệu

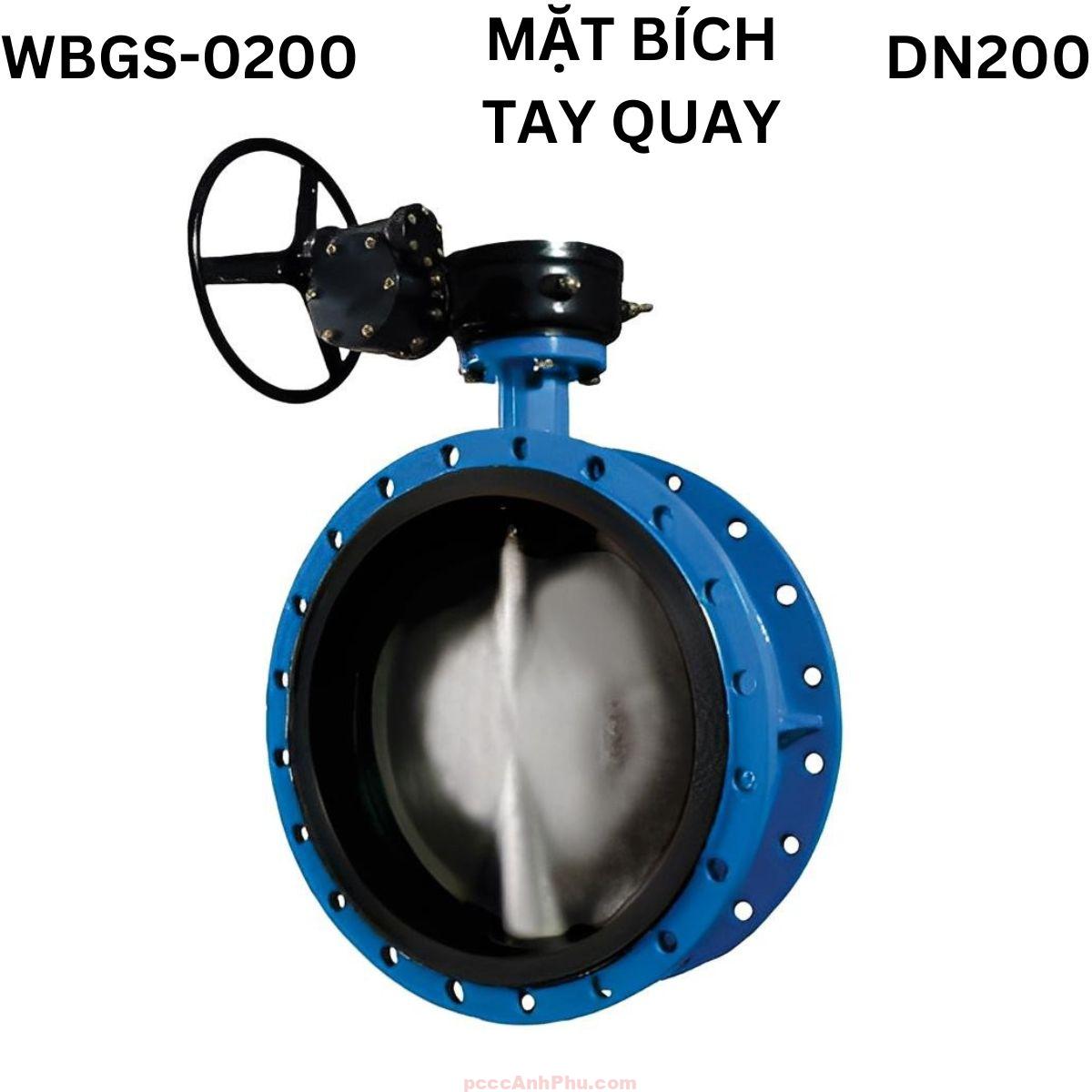

Van bướm ShinYi FBGS DN200 là dòng van bướm trục đối xứng dạng wafer chuyên dùng cho hệ thống cấp nước, PCCC, xử lý nước thải và công nghiệp. Với kích thước DN200 (200 mm), sản phẩm đáp ứng nhu cầu lưu lượng lớn, vận hành nhẹ, độ kín cao và tuổi thọ bền bỉ. Van được sản xuất theo tiêu chuẩn BS 5155 / API 609, cấu tạo thân gang cầu GGG50, đĩa inox 304, vòng đệm EPDM đúc liền, cho khả năng chống ăn mòn và kín nước tuyệt đối.
FBGS DN200 phù hợp lắp giữa hai mặt bích BS, JIS hoặc ANSI, chịu áp PN10–PN25, nhiệt độ tối đa 80°C. Tay gạt thép phủ sơn tĩnh điện có cơ cấu khóa định vị, cho phép điều chỉnh chính xác góc mở, giúp điều tiết lưu lượng ổn định. Thiết kế wafer nhỏ gọn giúp van dễ lắp đặt, tiết kiệm không gian, giảm trọng lượng hệ thống và chi phí bảo trì.
Với chuẩn kết nối ISO 5211, van bướm DN200 có thể tích hợp bộ truyền động điện hoặc khí nén để tự động hóa. Đây là kích thước phổ biến trong trạm bơm trung tâm, tuyến ống chính cấp nước đô thị và các hệ thống PCCC quy mô lớn, nơi yêu cầu đóng mở nhanh và lưu lượng lớn.
Xem đầy đủ các sản phẩm: butterfly valves
Cấu tạo
Van bướm ShinYi FBGS DN200 được chế tạo chính xác, sử dụng vật liệu cao cấp giúp vận hành ổn định và chống mài mòn. Dưới đây là bảng mô tả chi tiết cấu tạo từng bộ phận:
| Thành phần | Vật liệu | Đặc điểm kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang cầu GGG50 | Đúc liền khối, phủ epoxy 300 µm, chịu áp đến 25 bar, bảo vệ khỏi ăn mòn hóa học nhẹ và nước mặn. |
| Đĩa van (Disc) | Inox 304 | Gia công bóng, giảm ma sát, tăng lưu lượng, bền trong môi trường nước sạch và nước thải. |
| Trục van (Shaft) | Inox 410 | Truyền mô-men ổn định, chịu lực xoắn lớn, không bị cong hoặc rỉ sét trong môi trường ẩm. |
| Vòng đệm (Seat) | Cao su EPDM | Đúc liền thân, đàn hồi cao, kín tuyệt đối, chống rò rỉ và chịu nhiệt tốt. |
| Tay gạt (Lever) | Thép phủ sơn tĩnh điện | Có khóa định vị nhiều nấc, dễ thao tác, an toàn, chống trượt. |
| Chốt định vị | Inox | Giữ cố định góc mở, ngăn tự xoay do rung động hoặc áp lực nước lớn. |
| Bulon – đai ốc | Inox 304 | Chống gỉ sét, giúp cố định chắc chắn giữa hai mặt bích, dễ tháo lắp khi bảo trì. |
Nguyên lý
Van hoạt động theo cơ chế quay ¼ vòng (90°). Khi tay gạt xoay, trục van truyền lực đến đĩa inox. Đĩa xoay quanh trục trung tâm, thay đổi góc mở để điều tiết lưu lượng. Ở vị trí vuông góc với dòng chảy, van đóng kín nhờ áp lực ép giữa đĩa và vòng EPDM. Khi đĩa song song dòng chảy, van mở hoàn toàn, cho lưu lượng tối đa.
Cấu trúc trục đối xứng giúp phân bố đều áp lực quanh vòng đệm, giảm mài mòn và ma sát. Khi áp lực tăng, lực ép tự động gia tăng, giúp van càng kín hơn. Vì vậy, van bướm ShinYi FBGS DN200 vẫn đảm bảo kín nước dù hoạt động lâu dài trong môi trường áp cao.
Thiết kế wafer mỏng và lá inox 304 nhẵn giúp dòng chảy qua êm, không tạo nhiễu động, giảm sụt áp và tối ưu hiệu suất vận hành toàn hệ thống.
Ưu điểm
1. Lưu lượng lớn: Cấu trúc DN200 cho phép truyền tải dòng chảy lớn mà vẫn duy trì tổn thất áp nhỏ.
2. Độ kín hoàn hảo: Vòng EPDM liền thân, ép đều quanh đĩa inox, chống rò nước tuyệt đối ngay cả ở áp suất cao.
3. Độ bền vượt trội: Gang cầu GGG50 phủ epoxy giúp van chịu ăn mòn và oxy hóa lâu dài trong điều kiện khắc nghiệt.
4. Dễ vận hành: Tay gạt có cơ cấu khóa định vị, đóng mở nhanh, thao tác nhẹ dù kích thước lớn.
5. Linh hoạt và tự động hóa: Hỗ trợ gắn actuator điện/khí nén ISO 5211, tiện cho hệ thống điều khiển trung tâm.
Ứng dụng
Van bướm ShinYi FBGS DN200 được sử dụng phổ biến trong các tuyến ống cấp nước chính, trạm bơm, nhà máy công nghiệp và hệ thống phòng cháy chữa cháy. Với đường kính 200 mm, van có khả năng kiểm soát lưu lượng lớn, thường lắp ở đầu ra máy bơm, trục chính hoặc nhánh cấp nước khu dân cư.
Trong hệ thống PCCC, van được lắp trước van báo động, van xả tràn hoặc tại trạm bơm trung tâm để kiểm soát nguồn nước chữa cháy. Trong xử lý nước thải, FBGS DN200 hoạt động ổn định trong môi trường có độ đục và tạp chất nhẹ, đảm bảo lưu thông ổn định.
Ngoài ra, van còn dùng trong hệ thống HVAC, cấp nước công nghiệp và công trình hạ tầng kỹ thuật. Khả năng lắp linh hoạt, bền bỉ và vận hành nhẹ khiến FBGS DN200 trở thành lựa chọn hàng đầu cho các hệ thống áp lực trung bình đến cao.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Kiểm tra mặt bích và đường ống đảm bảo phẳng, sạch, song song. Với DN200, chiều dày van là 155 mm, cần đúng khoảng cách lắp.
Bước 2 – Căn chỉnh: Mở lá van khoảng 10°, đặt vào giữa hai mặt bích. Dùng bulon dẫn hướng để định vị đúng tâm trục van và đường ống.
Bước 3 – Siết bulon: Siết đều theo hình sao, tránh siết lệch. Sau khi cố định, vận hành tay gạt thử để đảm bảo chuyển động mượt, không kẹt.
Bước 4 – Kiểm tra kín: Khi hệ thống có áp lực, kiểm tra trục và mép đĩa. Nếu có rò nước nhẹ, điều chỉnh lại bulon hoặc vệ sinh vòng EPDM.
Bước 5 – Bảo trì: Định kỳ 6–12 tháng, kiểm tra lớp sơn epoxy, tra mỡ bôi trơn cho trục, làm sạch cặn bám. Không dùng dung môi mạnh hoặc vật nhọn để tránh hư EPDM.
Van có thể vận hành thủ công hoặc kết hợp bộ điều khiển điện/khí nén. Khi gắn actuator, cần căn chỉnh trục ISO 5211 chính xác. Van FBGS DN200 khi được lắp đúng kỹ thuật có tuổi thọ trên 10 năm, hoạt động ổn định, kín nước và phù hợp hệ thống quy mô lớn.
