Giới thiệu

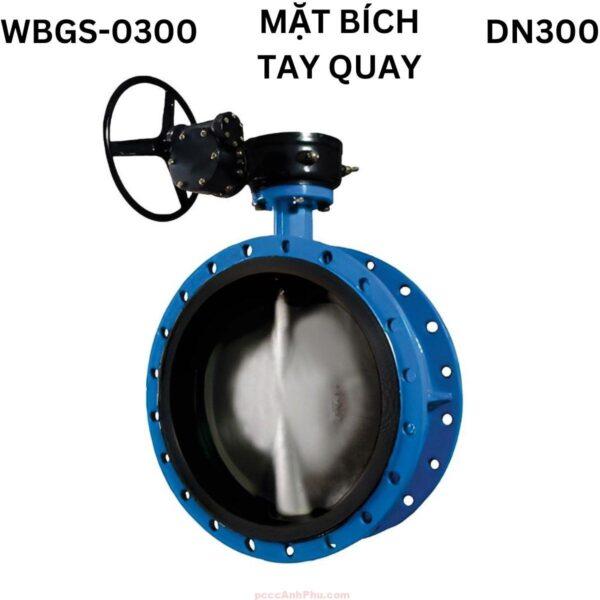

Van bướm ShinYi FBGS DN300 là dòng van bướm trục đối xứng chất lượng cao, thiết kế dạng wafer nhỏ gọn, dùng phổ biến trong hệ thống cấp nước, PCCC, xử lý nước thải và công nghiệp. Với kích thước danh nghĩa DN300 (300 mm), van đáp ứng nhu cầu lưu lượng lớn, thao tác nhẹ, kín nước tuyệt đối và tuổi thọ bền bỉ. Sản phẩm được chế tạo theo tiêu chuẩn BS 5155 / API 609, thân gang cầu GGG50 phủ epoxy 300 µm, đĩa inox 304 và vòng đệm EPDM liền thân.
Dòng FBGS DN300 có thể chịu áp PN10–PN25, nhiệt độ tối đa 80°C, thích hợp lắp giữa hai mặt bích BS, JIS hoặc ANSI. Tay gạt phủ sơn tĩnh điện có khóa định vị an toàn, dễ thao tác, điều tiết lưu lượng chính xác. Nhờ thiết kế wafer mỏng, trọng lượng nhẹ, van dễ dàng lắp đặt và bảo trì, phù hợp cho cả hệ thống thủ công và tự động hóa.
Với chuẩn ISO 5211, van FBGS DN300 có thể gắn trực tiếp bộ điều khiển điện hoặc khí nén, đảm bảo độ tương thích cao. Đây là lựa chọn lý tưởng cho các tuyến ống chính trong nhà máy nước, trạm bơm công nghiệp, khu đô thị và hệ thống PCCC quy mô lớn.
Xem đầy đủ các sản phẩm: valve bướm
Cấu tạo
Van bướm ShinYi FBGS DN300 được chế tạo với cấu trúc chắc chắn, vật liệu chọn lọc nhằm đảm bảo độ bền, độ kín và hiệu suất vận hành lâu dài. Dưới đây là bảng cấu tạo chi tiết:
| Thành phần | Vật liệu | Đặc điểm kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang cầu GGG50 | Đúc nguyên khối, phủ sơn epoxy 300 µm chống ăn mòn, chịu áp lực đến 25 bar. |
| Đĩa van (Disc) | Inox 304 | Bề mặt bóng, giảm ma sát, lưu lượng cao, phù hợp với nước sạch và công nghiệp. |
| Trục van (Shaft) | Inox 410 | Truyền mô-men xoắn hiệu quả, chịu lực tốt, không biến dạng khi vận hành liên tục. |
| Vòng đệm (Seat) | Cao su EPDM | Đúc liền, kín tuyệt đối, đàn hồi cao, chịu nhiệt 80°C, chống rò nước hoàn toàn. |
| Tay gạt (Lever) | Thép phủ sơn tĩnh điện | Khóa định vị nhiều nấc, thao tác nhẹ, an toàn, chống trượt tay. |
| Chốt định vị | Inox | Giữ cố định vị trí mở hoặc đóng, hạn chế rung và xoay ngoài ý muốn. |
| Bulon – đai ốc | Inox 304 | Liên kết chắc giữa hai mặt bích, chống gỉ sét, dễ tháo khi bảo dưỡng. |
Nguyên lý
Van bướm FBGS DN300 hoạt động theo cơ chế quay ¼ vòng (90°). Khi xoay tay gạt, trục inox truyền chuyển động đến đĩa van, khiến đĩa xoay song song hoặc vuông góc với dòng chảy. Ở trạng thái mở hoàn toàn, lưu lượng đạt mức tối đa; khi đóng, đĩa ép vào vòng đệm EPDM, tạo kín tuyệt đối không rò rỉ.
Cấu trúc trục đối xứng giúp lực ép phân bố đều quanh vòng đệm, giảm ma sát và tăng tuổi thọ vật liệu. Khi áp lực tăng, đĩa và vòng đệm ép chặt hơn, giúp van tự tăng độ kín. Cấu trúc wafer mỏng giúp dòng chảy qua ổn định, giảm tổn thất áp suất đáng kể.
Thiết kế trung tâm trục quay giúp van vận hành nhẹ, độ chính xác cao và thích hợp cho hệ thống yêu cầu điều tiết hoặc đóng ngắt nhanh. Cơ chế đơn giản nhưng hiệu quả này mang lại độ tin cậy cao trong mọi điều kiện vận hành.
Ưu điểm
1. Lưu lượng lớn: Kích thước DN300 cho phép truyền tải dòng chảy lớn mà không gây sụt áp đáng kể.
2. Kín nước tuyệt đối: Vòng EPDM liền thân đàn hồi cao, kín hoàn toàn, chống rò rỉ dù ở áp cao.
3. Độ bền vượt trội: Thân gang cầu GGG50 phủ epoxy dày 300 µm, chống oxy hóa và ăn mòn hóa chất nhẹ.
4. Linh hoạt vận hành: Tay gạt khóa định vị dễ thao tác, có thể gắn bộ truyền động điện hoặc khí nén.
5. Bảo dưỡng đơn giản: Ít chi tiết chuyển động, dễ tháo lắp, tiết kiệm thời gian và chi phí bảo trì.
Ứng dụng
Van bướm ShinYi FBGS DN300 được sử dụng trong các tuyến ống cấp nước chính, hệ thống PCCC, trạm bơm và nhà máy công nghiệp. Kích thước DN300 thích hợp cho lưu lượng trung – lớn, thường đặt tại đường ống trung tâm hoặc trước thiết bị kiểm soát áp lực.
Trong hệ thống PCCC, FBGS DN300 được lắp tại đầu ra bơm chính hoặc trước van báo động. Trong xử lý nước và HVAC, van điều tiết lưu lượng ổn định, chịu áp cao và ít gây sụt áp. Sản phẩm cũng được ứng dụng trong ngành thực phẩm, dược phẩm và hệ thống làm mát công nghiệp.
Với thiết kế bền và vật liệu chống ăn mòn, FBGS DN300 đảm bảo hoạt động ổn định lâu dài, phù hợp cả trong điều kiện khí hậu nóng ẩm và môi trường nước có tạp chất.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Kiểm tra mặt bích phẳng, sạch, song song. Với DN300, chiều dày van là 170 mm, cần đảm bảo khoảng cách lắp đúng để tránh nén lệch.
Bước 2 – Căn chỉnh: Mở lá van khoảng 10°, đặt van vào giữa hai mặt bích. Dùng bulon dẫn hướng để định vị chính xác tâm trục và vị trí van.
Bước 3 – Siết bulon: Siết đều theo hình sao, không siết lệch. Sau khi siết, đóng mở tay gạt vài lần để kiểm tra độ kín và lực xoay.
Bước 4 – Kiểm tra vận hành: Khi hệ thống có áp, quan sát mép đĩa và trục. Nếu rò rỉ nhẹ, điều chỉnh bulon hoặc vệ sinh vòng EPDM.
Bước 5 – Bảo trì định kỳ: Sau 6–12 tháng, kiểm tra lớp epoxy, vệ sinh cặn bám và tra mỡ trục. Không dùng dung môi mạnh để tránh hỏng EPDM.
Van FBGS DN300 có thể vận hành thủ công hoặc gắn bộ điều khiển điện/khí nén ISO 5211. Khi lắp actuator, cần căn chỉnh trục chính xác để tránh xoắn lệch. Lắp đúng kỹ thuật giúp van đạt tuổi thọ trên 10 năm, vận hành êm, kín và an toàn trong hệ thống quy mô lớn.
