Giới thiệu

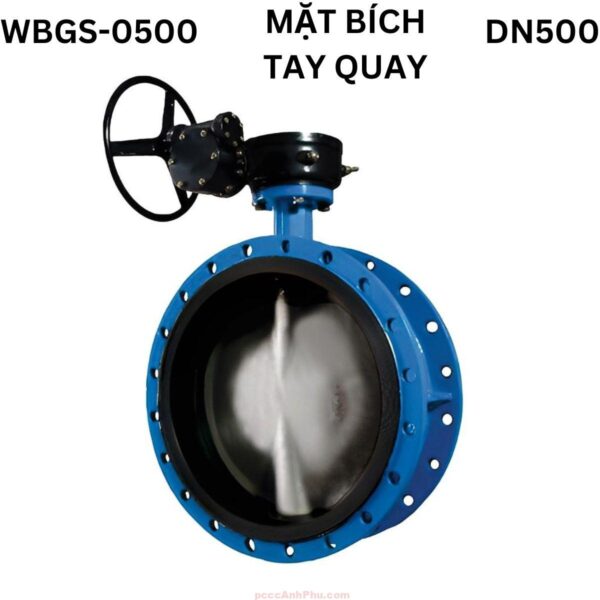

Van bướm ShinYi FBGS DN500 là dòng van bướm trục đối xứng chất lượng cao, được sử dụng rộng rãi trong các hệ thống cấp nước, PCCC, xử lý nước thải và công nghiệp. Với kích thước DN500 (500 mm), van đáp ứng nhu cầu lưu lượng cực lớn, chịu áp lực cao, vận hành ổn định và kín nước tuyệt đối. Sản phẩm được chế tạo theo tiêu chuẩn BS 5155 / API 609, với thân gang cầu GGG50 phủ epoxy 300 µm, đĩa inox 304 và vòng đệm EPDM đúc liền, giúp tăng độ bền và chống ăn mòn vượt trội.
Dòng FBGS DN500 được thiết kế dạng wafer nhỏ gọn, dễ lắp giữa hai mặt bích BS, JIS hoặc ANSI, chịu áp PN10–PN25, nhiệt độ tối đa 80°C. Tay gạt phủ sơn tĩnh điện có cơ cấu khóa định vị, thao tác nhẹ, an toàn và dễ điều chỉnh góc mở. Với kích thước lớn, van đặc biệt phù hợp cho tuyến ống trung tâm và hệ thống cấp nước chính trong khu công nghiệp hoặc đô thị.
Van bướm FBGS DN500 có thể kết nối với bộ điều khiển điện hoặc khí nén nhờ chuẩn ISO 5211, giúp tự động hóa hoàn toàn quá trình vận hành. Đây là lựa chọn tối ưu cho các công trình hạ tầng cấp nước, trạm bơm công nghiệp, hoặc mạng PCCC yêu cầu lưu lượng lớn và độ kín tuyệt đối.
Xem đầy đủ các sản phẩm: butterfly valve
Cấu tạo
Van bướm ShinYi FBGS DN500 được chế tạo với kết cấu chắc chắn, đảm bảo khả năng vận hành ổn định và kín nước trong môi trường áp suất lớn. Các thành phần chính được chọn vật liệu cao cấp, bền bỉ và chống ăn mòn. Bảng cấu tạo chi tiết như sau:
| Thành phần | Vật liệu | Đặc điểm kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang cầu GGG50 | Đúc nguyên khối, phủ epoxy 300 µm chống rỉ, chịu áp PN10–PN25, bền với môi trường ẩm. |
| Đĩa van (Disc) | Inox 304 | Bề mặt sáng bóng, giảm ma sát, đảm bảo lưu lượng lớn và chống ăn mòn hiệu quả. |
| Trục van (Shaft) | Inox 410 | Chịu xoắn cao, truyền mô-men ổn định, không cong vênh khi vận hành liên tục. |
| Vòng đệm (Seat) | EPDM đúc liền thân | Kín hoàn toàn, đàn hồi cao, kháng hóa chất nhẹ, chịu nhiệt 80°C. |
| Tay gạt (Lever) | Thép phủ sơn tĩnh điện | Khóa định vị nhiều nấc, dễ điều tiết lưu lượng, chống trượt tay khi thao tác. |
| Chốt định vị | Inox | Giữ ổn định góc mở, tránh xoay ngoài ý muốn khi dòng chảy mạnh. |
| Bulon – đai ốc | Inox 304 | Chống gỉ, đảm bảo độ kín giữa hai mặt bích, dễ tháo lắp bảo dưỡng. |
Nguyên lý
Van FBGS DN500 hoạt động theo nguyên lý quay ¼ vòng (90°). Khi tay gạt xoay, trục inox truyền chuyển động đến đĩa, khiến đĩa xoay quanh trục trung tâm. Khi đĩa song song dòng chảy, van mở hoàn toàn cho lưu lượng tối đa; khi vuông góc, đĩa ép chặt vào vòng EPDM, tạo kín tuyệt đối.
Cấu trúc trục đối xứng giúp lực ép phân bố đều, giảm mô-men xoắn, tránh biến dạng đệm. Khi áp lực tăng, đĩa tự ép chặt hơn vào vòng EPDM, giúp van duy trì độ kín hoàn hảo. Thiết kế wafer giúp giảm tổn thất áp lực và đảm bảo dòng chảy ổn định, êm và không gây rung.
Van vận hành nhẹ nhàng, mô-men nhỏ, phù hợp cho cả điều khiển thủ công hoặc tự động bằng bộ truyền động điện, khí nén, giúp tối ưu hiệu suất toàn hệ thống đường ống.
Ưu điểm
1. Lưu lượng cực lớn: DN500 cho phép vận hành trong hệ thống chính, lưu lượng nước lớn nhưng vẫn kín hoàn toàn.
2. Kín nước tuyệt đối: Vòng EPDM đúc liền đảm bảo không rò rỉ dù áp suất thay đổi liên tục.
3. Độ bền vượt trội: Gang cầu GGG50 phủ epoxy 300 µm chống oxy hóa, ăn mòn và rỉ sét lâu dài.
4. Thiết kế linh hoạt: Kiểu wafer dễ lắp, tương thích BS, JIS, ANSI, tiết kiệm không gian.
5. Tùy chọn tự động hóa: Có thể lắp actuator ISO 5211 điện hoặc khí nén cho hệ thống điều khiển trung tâm.
Ứng dụng
Van bướm ShinYi FBGS DN500 được ứng dụng rộng rãi trong các hệ thống cấp nước công nghiệp, trạm bơm, nhà máy nước, hệ thống HVAC và mạng PCCC lớn. Kích thước DN500 cho phép vận hành trong đường ống chính, đảm bảo áp lực và lưu lượng ổn định.
Trong PCCC, FBGS DN500 được lắp trước van báo động, van xả tràn hoặc ở đầu ra bơm trung tâm để kiểm soát nguồn nước. Trong xử lý nước và công nghiệp, van đáp ứng môi trường có tạp chất nhẹ, chống bám cặn và duy trì lưu lượng ổn định.
Sản phẩm đặc biệt được ưa chuộng trong các dự án cấp nước đô thị, khu dân cư lớn và hệ thống công nghiệp yêu cầu độ kín cao, bảo trì ít và độ bền dài lâu.
Hướng dẫn lắp đặt và vận hành
Bước 1 – Chuẩn bị: Kiểm tra mặt bích, đường ống đảm bảo sạch, phẳng, song song. Với DN500, chiều dày van là 190 mm, cần đảm bảo đúng khoảng cách lắp đặt.
Bước 2 – Căn chỉnh: Mở lá van khoảng 10°, đặt vào giữa hai mặt bích, căn trục thẳng với tâm ống. Dùng bulon dẫn hướng để cố định tạm thời.
Bước 3 – Siết bulon: Siết đều theo hình sao, tránh siết lệch. Sau khi cố định, đóng mở tay gạt để kiểm tra độ kín và độ êm.
Bước 4 – Kiểm tra vận hành: Khi hệ thống có áp, quan sát mép đĩa và trục. Nếu rò nước nhẹ, điều chỉnh lại bulon hoặc vệ sinh vòng EPDM.
Bước 5 – Bảo trì định kỳ: Kiểm tra lớp epoxy, bôi trơn trục, vệ sinh định kỳ 6–12 tháng/lần. Không dùng dung môi mạnh để tránh hư hỏng EPDM.
Van FBGS DN500 có thể vận hành thủ công hoặc tự động. Khi lắp actuator, cần căn chỉnh trục chuẩn ISO 5211 chính xác để tránh xoắn lệch. Van lắp đúng kỹ thuật sẽ đạt tuổi thọ trên 10 năm, vận hành ổn định và duy trì độ kín tuyệt đối trong hệ thống công nghiệp áp lực cao.
