Giới thiệu

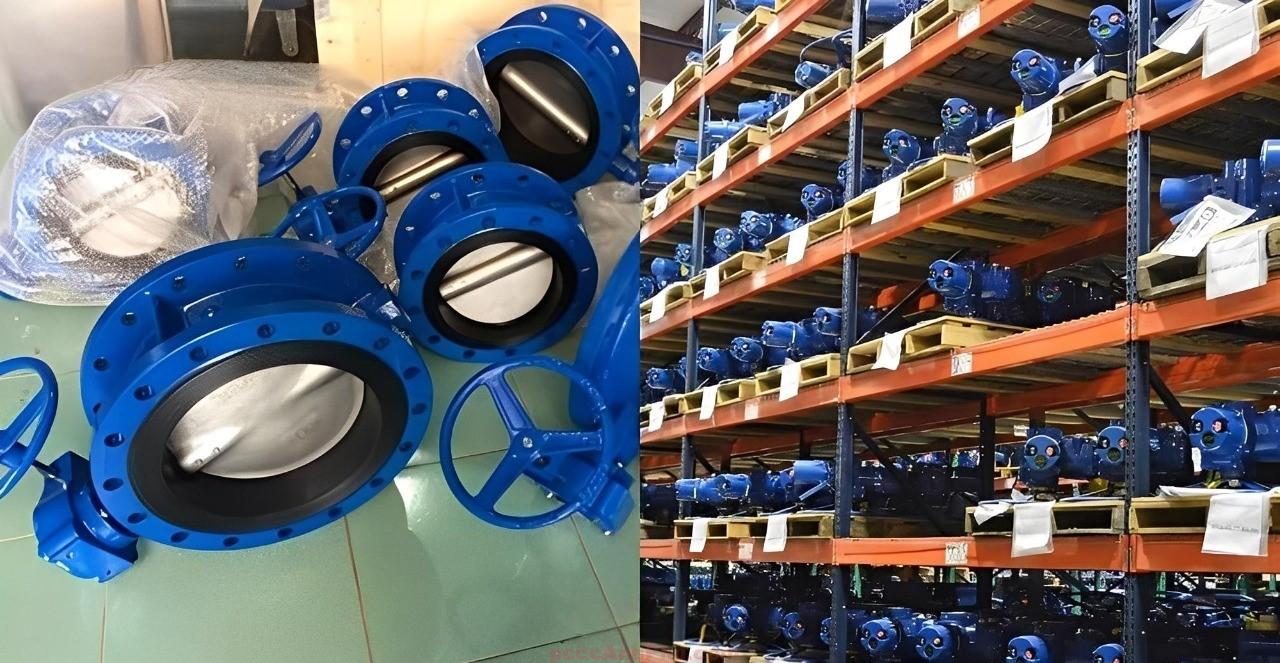

Van bướm ShinYi FBGS DN1200 là dòng van bướm trục đối xứng dạng wafer tay quay hộp số (gear operated), được thiết kế cho hệ thống cấp nước, PCCC, xử lý nước thải và công nghiệp hạ tầng quy mô rất lớn. Với đường kính danh nghĩa DN1200 (1200 mm), van đảm bảo khả năng điều tiết lưu lượng cực đại, kín nước tuyệt đối và vận hành ổn định trong thời gian dài. Đây là kích thước lớn nhất trong dòng FBGS do ShinYi Việt Nam sản xuất, đáp ứng tiêu chuẩn BS 5155 / API 609.
Van sử dụng thân gang cầu GGG50 phủ epoxy 300 µm chống ăn mòn, đĩa inox 304 sáng bóng và vòng đệm EPDM đúc liền thân cho độ kín hoàn hảo. Dòng FBGS DN1200 chịu áp lực PN10–PN25, nhiệt độ tối đa 80°C, lắp giữa hai mặt bích BS, JIS hoặc ANSI. Hộp số tay quay tỉ số truyền cao giúp vận hành nhẹ nhàng, đảm bảo an toàn và tuổi thọ cho toàn bộ cơ cấu truyền động.
Nhờ chuẩn kết nối ISO 5211, van có thể dễ dàng lắp thêm bộ điều khiển điện hoặc khí nén, thích hợp cho các hệ thống tự động hóa quy mô lớn như trạm bơm trung tâm, mạng cấp nước liên tỉnh hoặc nhà máy xử lý nước công suất cao.
Xem đầy đủ các sản phẩm: van bướm điều khiển khí nén
Cấu tạo
Van bướm ShinYi FBGS DN1200 được sản xuất với cấu trúc vững chắc, vật liệu chất lượng cao nhằm đảm bảo khả năng vận hành ổn định, chịu áp lực lớn và độ kín tuyệt đối trong môi trường công nghiệp nặng. Bảng dưới mô tả chi tiết các bộ phận chính:
| Thành phần | Vật liệu | Đặc điểm kỹ thuật |
|---|---|---|
| Thân van (Body) | Gang cầu GGG50 | Đúc nguyên khối, phủ epoxy 300 µm chống ăn mòn, chịu áp PN10–PN25, bền trong môi trường ẩm. |
| Đĩa van (Disc) | Inox 304 | Bề mặt mịn, giảm tổn thất áp suất, chịu ăn mòn, đảm bảo lưu lượng lớn và kín nước tuyệt đối. |
| Trục van (Shaft) | Inox 410 | Chịu mô-men xoắn lớn, truyền động hiệu quả, không biến dạng khi vận hành lâu dài. |
| Vòng đệm (Seat) | Cao su EPDM | Đúc liền trong thân, đàn hồi cao, kín hoàn toàn, chịu nhiệt 80°C, kháng hóa chất nhẹ. |
| Hộp số tay quay (Gear Box) | Gang phủ sơn tĩnh điện | Tỉ số truyền cao, bánh răng đồng, quay êm, tuổi thọ dài, giúp thao tác nhẹ cho van lớn. |
| Bánh tay quay (Handwheel) | Thép phủ sơn | Đường kính lớn, giúp người vận hành điều khiển nhẹ nhàng, an toàn và ổn định. |
| Bulon – đai ốc | Inox 304 | Liên kết chặt giữa hai mặt bích, chống gỉ, dễ tháo lắp khi bảo trì. |
Nguyên lý
Van FBGS DN1200 hoạt động theo nguyên lý quay ¼ vòng (90°) thông qua cơ cấu hộp số giảm tốc. Khi quay bánh tay, lực được truyền qua hộp số tới trục inox, khiến đĩa xoay quanh trục trung tâm. Khi đĩa song song với dòng chảy, van mở hoàn toàn cho lưu lượng cực đại; khi vuông góc, đĩa ép chặt vòng EPDM, tạo độ kín tuyệt đối.
Cấu trúc trục đối xứng giúp lực ép phân bố đều quanh vòng đệm, giảm ma sát, tăng tuổi thọ và giữ độ kín ổn định lâu dài. Hộp số giúp giảm mô-men xoắn, cho phép vận hành van cỡ lớn bằng tay mà không cần thiết bị hỗ trợ. Thiết kế wafer mỏng, tối ưu lưu lượng, giảm rung động và tổn thất áp lực đáng kể.
Van FBGS DN1200 có thể vận hành thủ công hoặc tự động bằng actuator điện/khí nén ISO 5211, phù hợp cho hệ thống cấp nước, công nghiệp và PCCC quy mô vùng.
Ưu điểm
1. Lưu lượng cực lớn: DN1200 đảm bảo truyền tải dòng chảy khối lượng lớn, thích hợp tuyến ống cấp nước chính.
2. Vận hành nhẹ nhàng: Tay quay hộp số giảm mô-men xoắn, thao tác nhẹ, an toàn cho người dùng.
3. Độ kín tuyệt đối: Vòng EPDM đúc liền thân, ép chặt đều quanh đĩa, chống rò rỉ hoàn toàn.
4. Bền bỉ vượt trội: Gang cầu GGG50 phủ epoxy chống oxy hóa, ăn mòn, chịu va đập cơ học mạnh.
5. Dễ bảo trì: Cấu trúc đơn giản, ít chi tiết chuyển động, tháo lắp nhanh, tiết kiệm chi phí vận hành.
Ứng dụng
Van bướm ShinYi FBGS DN1200 được ứng dụng trong các hệ thống cấp nước quốc gia, trạm bơm trung tâm, nhà máy công nghiệp, HVAC, và mạng PCCC đô thị. Với kích thước DN1200, van phù hợp lắp tại tuyến ống truyền tải nước liên vùng hoặc hệ thống điều tiết lưu lượng lớn.
Trong PCCC, van thường lắp trước các van điều khiển trung tâm hoặc tại đầu ra bơm chính, đảm bảo lưu lượng ổn định và đóng mở nhanh chóng. Trong công nghiệp, FBGS DN1200 được sử dụng trong hệ thống xử lý nước, nhà máy điện, hóa chất và khu hạ tầng kỹ thuật phức hợp.
Nhờ độ kín cao, độ bền cơ học vượt trội và khả năng vận hành ổn định, van là lựa chọn tối ưu cho các công trình trọng điểm, nơi yêu cầu độ tin cậy và tuổi thọ thiết bị trên 10 năm.
Hướng dẫn lắp đặt và vận hành

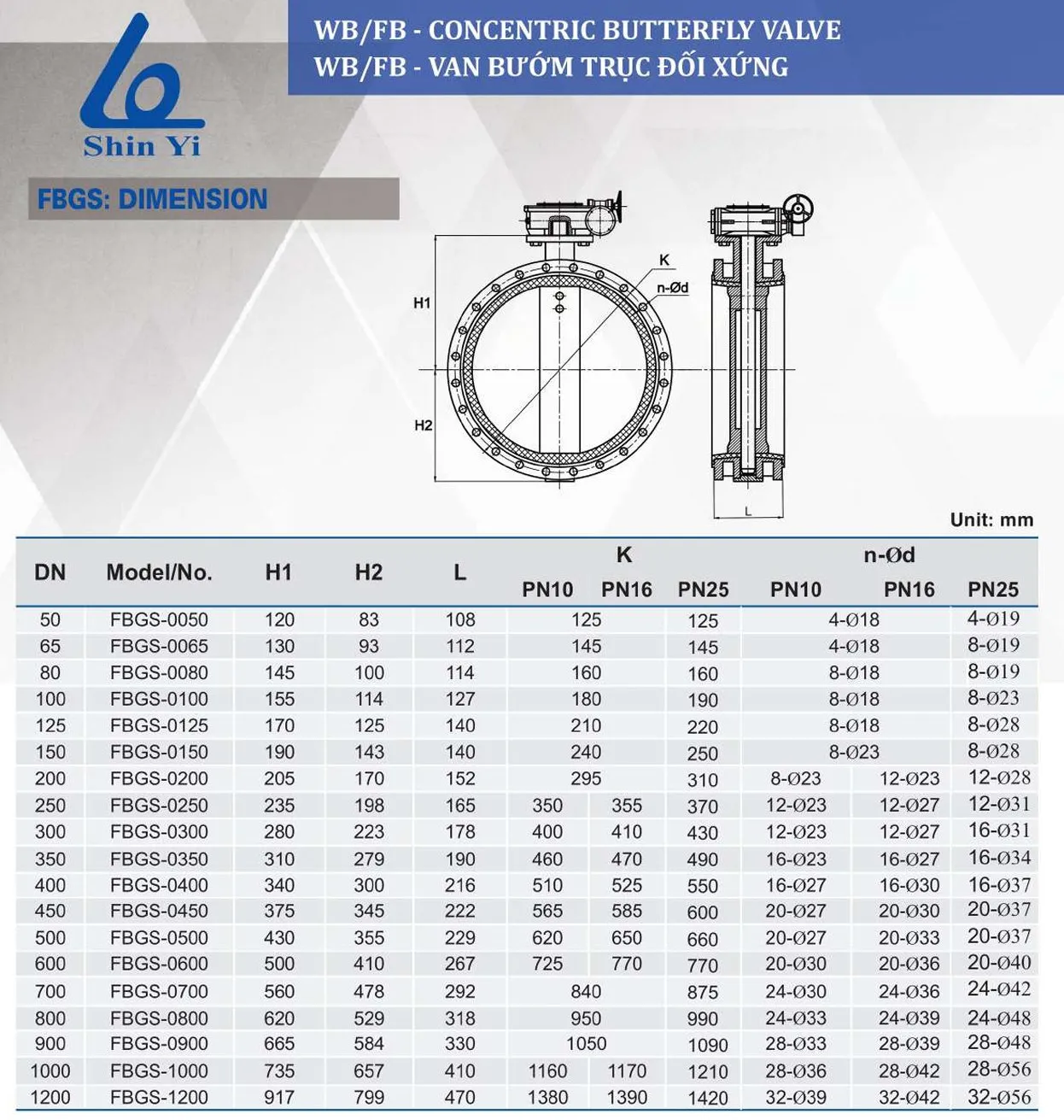

Bước 1 – Chuẩn bị: Đảm bảo mặt bích phẳng, sạch, song song. Với DN1200, chiều dày van là 360 mm, cần chừa khoảng lắp phù hợp và kiểm tra hướng dòng chảy trước khi đặt van.
Bước 2 – Căn chỉnh: Mở lá van khoảng 10°, đặt van vào giữa hai mặt bích, căn tâm trục chính xác. Dùng bulon dẫn hướng để cố định tạm thời.
Bước 3 – Siết bulon: Siết đều theo hình sao, tránh lệch trục. Sau khi siết, quay tay bánh để kiểm tra độ nhẹ và độ kín.
Bước 4 – Kiểm tra vận hành: Khi chạy thử áp lực, quan sát mép đĩa và trục. Nếu phát hiện rò nước, điều chỉnh bulon hoặc vệ sinh vòng EPDM.
Bước 5 – Bảo trì định kỳ: Kiểm tra lớp epoxy và hộp số 6–12 tháng/lần, bôi trơn bánh răng, vệ sinh trục. Không dùng dung môi mạnh hoặc vật sắc làm hỏng cao su EPDM.
Van FBGS DN1200 có thể vận hành thủ công hoặc gắn bộ điều khiển điện/khí nén. Khi lắp actuator, cần căn chỉnh trục ISO 5211 chính xác để tránh xoắn lệch. Van được lắp đúng kỹ thuật sẽ vận hành ổn định trên 10 năm, kín nước tuyệt đối, phù hợp cho hệ thống công nghiệp nặng, cấp nước đô thị và công trình hạ tầng quốc gia.
