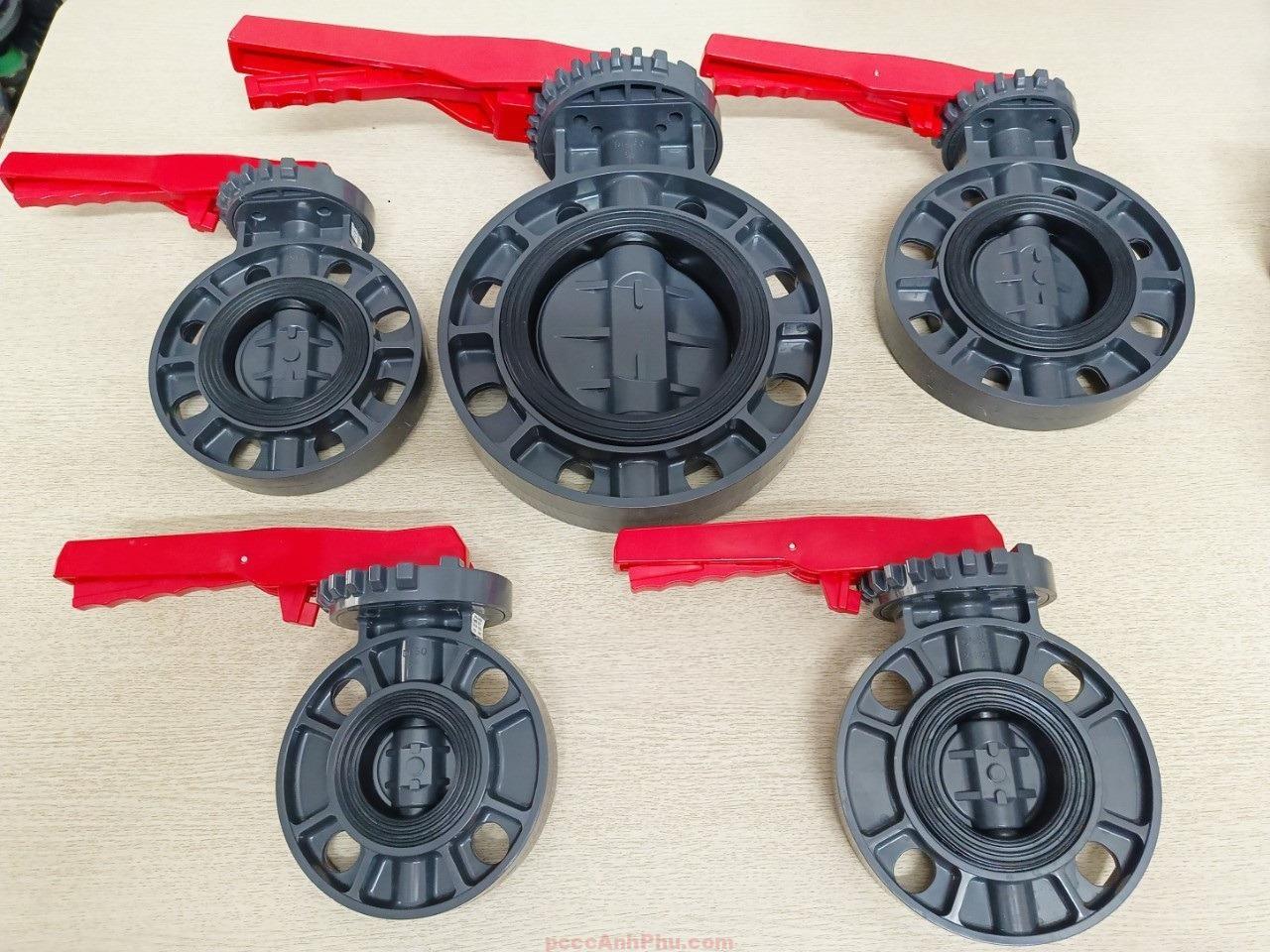

Van bướm nhựa uPVC VANFIT VF3 DN150

Giới thiệu

Van bướm tay gạt VANFIT VF3 DN150 là dòng van nhựa UPVC kích thước 6 inch, được sản xuất tại Trung Quốc theo tiêu chuẩn quốc tế DIN, ANSI và JIS. Van chịu áp lực PN10, nhiệt độ làm việc 0–45°C, hoạt động ổn định trong môi trường nước sạch, nước thải và dung dịch hóa chất nhẹ. Đây là lựa chọn tối ưu cho các hệ thống yêu cầu độ kín cao, vận hành nhẹ, không rỉ sét và tuổi thọ dài.

Thân và đĩa van được đúc từ UPVC nguyên sinh, cho khả năng chống ăn mòn vượt trội và trọng lượng nhẹ hơn nhiều so với vật liệu gang hoặc inox. Tay gạt ABS có cơ cấu khóa định vị nhiều nấc, dễ điều chỉnh lưu lượng và đảm bảo an toàn khi thao tác. Van có thể lắp đặt linh hoạt giữa các chuẩn mặt bích DIN, JIS, ANSI mà không cần gia công lại đường ống.

Với đặc tính không dẫn điện, không oxi hóa và khả năng kháng hóa chất tốt, VF3 DN150 hoạt động bền bỉ trong hệ thống cấp thoát nước, xử lý nước thải, bể bơi, tưới tiêu và sản xuất thực phẩm. Thiết kế gọn gàng, thao tác đóng mở nhanh chỉ ¼ vòng quay, giúp tiết kiệm thời gian và công sức trong vận hành hàng ngày.

Xem đầy đủ các sản phẩm: butterfly valve.

Cấu tạo tổng quan

VANFIT VF3 DN150 được cấu tạo từ 15 chi tiết chính, trong đó thân và đĩa làm bằng UPVC – vật liệu nổi bật nhờ khả năng chống ăn mòn và chịu áp lực tốt. Gioăng làm kín NBR có độ đàn hồi cao, giúp duy trì độ kín tuyệt đối trong suốt quá trình vận hành. Trục van bằng thép mạ kẽm có khả năng chịu xoắn, được bảo vệ bằng hai vòng O-ring chống rò rỉ. Tay gạt ABS nhẹ, có khóa an toàn, giúp điều tiết góc mở chính xác và tránh thao tác nhầm.

Ổ đỡ và nắp chụp bằng ABS làm giảm ma sát khi xoay đĩa. Tấm đỡ gắn trục giúp định tâm, tăng độ ổn định khi đóng mở. Cấu trúc dạng wafer (kẹp giữa hai mặt bích) giúp van nhỏ gọn, lắp đặt nhanh và tiết kiệm không gian. Tất cả chi tiết được chế tạo đồng bộ, đảm bảo độ đồng trục giữa thân và đĩa, tránh rò rỉ khi áp lực thay đổi đột ngột.

Kích thước DN150 tương ứng đường ống 6 inch, có vòng bulong PCD 240–250 mm tùy chuẩn DIN, JIS hoặc ANSI. Cấu tạo đa tiêu chuẩn giúp van tương thích cao, dễ thay thế trong hệ thống hiện có. Các vật liệu nhựa kỹ thuật đều được xử lý chống tia UV, thích hợp lắp đặt cả trong nhà và ngoài trời.

Nguyên lý hoạt động

Van bướm VF3 DN150 hoạt động theo cơ chế xoay trục. Khi tay gạt được xoay 90°, trục thép truyền lực khiến đĩa UPVC quay quanh tâm, đóng hoặc mở dòng chảy. Ở vị trí mở, đĩa song song dòng nước, giảm tổn thất áp lực. Khi đóng, đĩa ép sát vào vòng gioăng NBR, tạo độ kín tuyệt đối. Lực đóng mở nhỏ nhờ cấu trúc ổ đỡ và ma sát thấp giữa đĩa và gioăng.

Sơ đồ nguyên lý hoạt động:

 [MỞ VAN]                   [ĐÓNG VAN]
   _________                   _________
  |   ( )   | → →          -X-|   ||   |-X-
  |_________|                   _________
     Dòng chảy                Chặn dòng

Tay gạt có khóa nhiều nấc, giúp điều tiết góc mở dễ dàng và cố định lưu lượng mong muốn. Trục van được bảo vệ bởi 2 vòng O-ring và ổ đỡ ABS, ngăn rò rỉ, đảm bảo tuổi thọ lâu dài. Khi cần nâng cấp, van có thể lắp thêm bộ điều khiển điện hoặc khí nén mà không cần thay đổi thân van nhờ chuẩn ISO5211.

Ưu điểm nổi bật

VANFIT VF3 DN150 sở hữu nhiều ưu điểm vượt trội so với các loại van kim loại truyền thống. Vật liệu UPVC có khả năng chống ăn mòn, không rỉ sét và không bị ảnh hưởng bởi nước muối hay hóa chất loãng. Trọng lượng nhẹ giúp lắp đặt dễ dàng, đặc biệt trên đường ống lớn hoặc ở vị trí cao. Độ kín tuyệt đối nhờ gioăng NBR ép chặt với đĩa UPVC, đảm bảo không rò rỉ.

Tay gạt ABS có cơ cấu khóa an toàn, tránh tự xoay khi có áp lực dòng chảy. Bề mặt trong van trơn bóng giúp giảm ma sát, lưu lượng qua van ổn định. Các chi tiết bằng nhựa kỹ thuật cao chịu va đập nhẹ, không biến dạng theo thời gian. Van không yêu cầu bôi trơn hoặc sơn phủ chống rỉ, giảm đáng kể chi phí bảo trì.

Nhờ cấu trúc đồng tâm, van hoạt động nhẹ, không rung lắc, có thể đóng mở hàng nghìn chu kỳ mà không giảm độ kín. Thiết kế wafer giúp tiết kiệm không gian, dễ dàng thay thế và bảo trì mà không cần tháo toàn bộ đường ống. Van phù hợp lắp đặt ở nhiều vị trí khác nhau mà vẫn duy trì hiệu năng ổn định.

Ứng dụng tiêu biểu

VANFIT VF3 DN150 được ứng dụng rộng rãi trong các hệ thống xử lý nước thải, cấp nước sạch, dây chuyền sản xuất hóa chất, và nhà máy thực phẩm. Van phù hợp với môi trường có tính ăn mòn thấp như dung dịch clo, muối loãng, hoặc nước biển pha loãng. Ngoài ra, VF3 DN150 cũng được sử dụng trong các hệ thống HVAC, làm mát và điều hòa không khí công nghiệp.

Trong nông nghiệp, van được lắp ở trạm bơm, bể chứa và đường ống tưới tiêu quy mô lớn. Với khả năng chịu áp và kháng tia UV, van hoạt động ổn định ngoài trời mà không cần che chắn. Trong lĩnh vực dân dụng, VF3 DN150 đảm nhiệm vai trò điều tiết và khóa dòng trong hệ thống cấp thoát nước khu dân cư hoặc tòa nhà cao tầng.

Nhờ cấu trúc đơn giản, dễ thao tác và chi phí thấp, van VF3 DN150 là lựa chọn phổ biến cho các công trình yêu cầu vận hành bền, ổn định và không cần bảo dưỡng thường xuyên.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Chuẩn bị: Kiểm tra van trước khi lắp. Đảm bảo gioăng không bị rách, trục xoay trơn và đĩa ở vị trí nửa mở. Làm sạch mặt bích để tránh cặn ảnh hưởng đến độ kín.

Bước 2 – Căn chỉnh và lắp đặt: Đặt van giữa hai mặt bích, căn đúng tâm đường ống. Với DN150, PCD tiêu chuẩn: DIN 240 mm, JIS 250 mm, ANSI 241 mm. Dùng bulong M20, siết chéo từng bước để phân bố lực đều. Không dùng lực mạnh gây nứt thân UPVC.

Bước 3 – Kiểm tra hoạt động: Xoay tay gạt kiểm tra độ mượt. Khi đóng, đĩa ép sát vòng NBR; khi mở, tay gạt nằm ngang song song dòng chảy. Nếu cảm thấy nặng tay, kiểm tra bulong hoặc căn tâm lại đường ống.

Bước 4 – Kiểm tra áp lực: Sau khi lắp, nạp nước thử áp PN6–PN10. Quan sát các mối ghép và mặt bích, nếu rò rỉ nhẹ thì siết lại vừa đủ. Không để áp suất vượt định mức PN10.

Bước 5 – Bảo trì: Làm sạch định kỳ mỗi 6–12 tháng. Khi cần, tháo tay gạt để thay gioăng hoặc trục. Tránh để dung dịch axit mạnh (HCl, H2SO4 đậm đặc) tiếp xúc lâu dài. Khi không sử dụng thời gian dài, nên để van ở trạng thái nửa mở để bảo vệ gioăng.

Nhờ thiết kế chắc chắn, vật liệu chống ăn mòn và thao tác nhẹ, van bướm tay gạt nhựa VANFIT VF3 DN150 là lựa chọn bền, kinh tế và đáng tin cậy cho hệ thống ống công nghiệp và dân dụng. Sản phẩm đáp ứng đầy đủ tiêu chuẩn quốc tế, dễ lắp đặt và bảo dưỡng, phù hợp xu hướng sử dụng van nhựa cao cấp hiện nay.
