Van bướm nhựa uPVC VANFIT VF5 DN150

Giới thiệu

Van bướm tay quay nhựa VANFIT VF5 DN150 là dòng van nhựa UPVC điều khiển bằng hộp số, được thiết kế cho hệ thống nước sạch, nước thải, hóa chất nhẹ và sản xuất công nghiệp. Sản phẩm sản xuất tại Trung Quốc, đạt tiêu chuẩn DIN, ANSI, JIS, CNS, có độ bền cao, chống ăn mòn và vận hành nhẹ nhờ cơ cấu truyền động bánh răng. Với kích thước danh nghĩa DN150 (6 inch), VF5 đáp ứng yêu cầu đóng mở ổn định, độ kín cao và tuổi thọ dài.

Thân và đĩa UPVC được ép đúc liền khối, bề mặt mịn giúp dòng chảy ổn định và hạn chế đóng cặn. Hộp số gang có tay quay cơ khí truyền lực trực tiếp đến trục thép SUS304, giúp người vận hành xoay van nhẹ và chính xác mà không cần dùng lực lớn. Van có khả năng chịu áp lực PN10 và hoạt động tốt trong khoảng nhiệt độ 0–45°C, phù hợp cho môi trường ăn mòn nhẹ hoặc nước biển pha loãng.

Với cấu trúc wafer nhỏ gọn, VF5 DN150 dễ lắp đặt giữa các mặt bích tiêu chuẩn DIN, ANSI hoặc JIS. Sản phẩm được đánh giá cao về độ kín, độ bền và khả năng vận hành mượt mà, là lựa chọn lý tưởng thay thế cho van kim loại trong các hệ thống nước công nghiệp hiện đại.

Xem đầy đủ các sản phẩm: van bướm công nghiệp.

Cấu tạo tổng quan

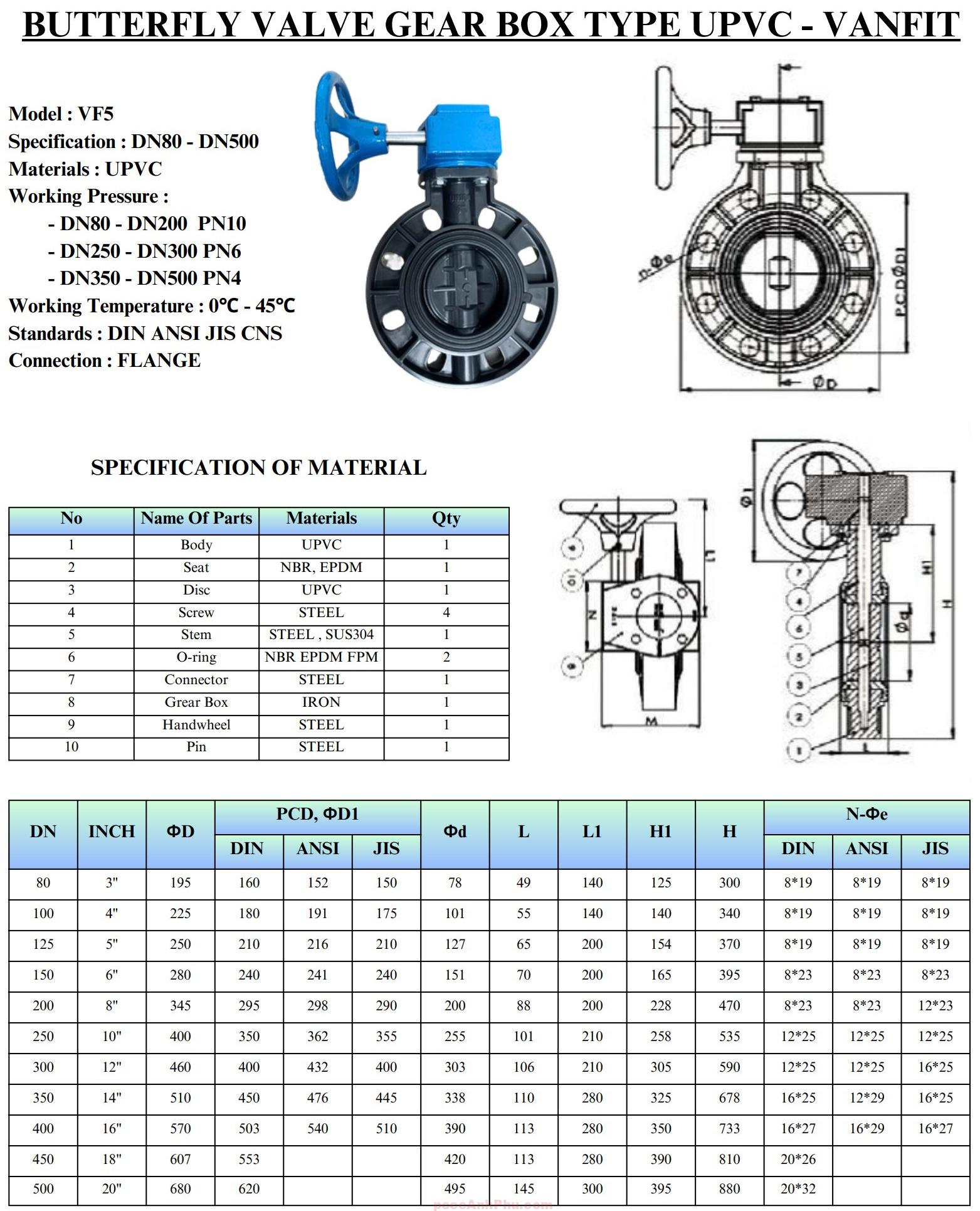

VANFIT VF5 DN150 có cấu trúc cơ khí đồng tâm gồm 10 chi tiết chính. Thân và đĩa UPVC được ép đúc từ nhựa nguyên sinh, có khả năng chịu ăn mòn cao và chống tia UV. Gioăng NBR/EPDM có độ đàn hồi tốt, giúp làm kín hoàn toàn khi van đóng. Trục van bằng thép không gỉ SUS304 truyền lực xoay ổn định, không bị biến dạng dưới tải trọng lớn. Hộp số gang cơ khí là trung tâm truyền động, được phủ sơn tĩnh điện chống rỉ và chống oxi hóa.

Tay quay bằng thép kết nối trực tiếp với trục hộp số, truyền mô-men xoắn xuống trục van. Khi xoay tay quay, bánh răng trong hộp số giảm tốc và tăng lực xoắn, giúp người dùng vận hành nhẹ ngay cả khi áp lực cao. Vòng O-ring NBR kép bảo vệ trục, ngăn rò rỉ lưu chất và giữ ổn định cho thân van. Cấu trúc wafer đa tiêu chuẩn giúp lắp đặt linh hoạt giữa nhiều loại mặt bích.

Kích thước DN150 tương ứng 6 inch, có vòng bulong PCD 240–250 mm tùy chuẩn. Thân UPVC và đĩa đồng vật liệu đảm bảo tính ổn định khi nhiệt độ thay đổi. Bề mặt bên trong trơn giúp giảm ma sát, giảm tổn thất áp suất. Van có thể lắp đặt đứng hoặc ngang mà vẫn giữ độ kín và hiệu năng tối ưu.

Nguyên lý hoạt động

Van VF5 DN150 hoạt động theo nguyên lý truyền động bánh răng trong hộp số. Khi người vận hành xoay tay quay, lực quay được truyền qua bánh răng giảm tốc đến trục thép, làm đĩa UPVC xoay quanh trục trung tâm. Khi đĩa song song với dòng chảy, van mở hoàn toàn; khi vuông góc, đĩa ép vào vòng gioăng, tạo độ kín tuyệt đối. Cấu trúc này giúp đóng mở nhẹ và điều tiết lưu lượng linh hoạt.

Sơ đồ nguyên lý mô tả:

 [MỞ VAN]                   [ĐÓNG VAN]
   _________                   _________
  |   ( )   | → →          -X-|   ||   |-X-
  |_________|                   _________
     Dòng chảy                Chặn dòng

 Tay quay → Hộp số → Trục thép → Đĩa UPVC

Nhờ hộp số gang giảm tốc, mô-men xoắn được khuếch đại, giúp vận hành nhẹ ngay cả khi áp lực trong ống cao. Cơ cấu đồng tâm giúp đĩa ép đều lên gioăng khi đóng, tránh mài mòn cục bộ. Tay quay có khóa vị trí, tránh thao tác nhầm hoặc tự xoay do rung động. Van có thể dừng ở nhiều góc khác nhau để điều tiết lưu lượng theo yêu cầu.

Ưu điểm nổi bật

VANFIT VF5 DN150 mang đến nhiều ưu điểm vượt trội: hộp số gang giúp vận hành nhẹ và chính xác, vật liệu UPVC chống ăn mòn và chịu hóa chất nhẹ, gioăng EPDM/NBR kín tuyệt đối, không rò rỉ trong thời gian dài. Trục thép SUS304 chịu mô-men xoắn tốt, bền và không bị rỉ. Van có thể sử dụng trong môi trường nước, axit loãng hoặc kiềm nhẹ mà không cần sơn bảo vệ.

Van nhẹ hơn nhiều so với van kim loại cùng kích thước, dễ lắp đặt và không yêu cầu bệ đỡ phức tạp. Thiết kế wafer giúp thay thế nhanh chóng giữa các hệ ống. Hộp số gang phủ sơn chống oxi hóa, có thể sử dụng ngoài trời mà không bị hư hại. Cấu trúc đồng tâm đảm bảo dòng chảy ổn định, không gây rung hoặc ồn.

VF5 DN150 không yêu cầu bảo trì thường xuyên, chỉ cần vệ sinh định kỳ để giữ hiệu suất. Sản phẩm hoạt động ổn định nhiều năm, tiết kiệm chi phí vận hành. Có thể tích hợp bộ điều khiển điện hoặc khí nén trên cùng thân van, thuận tiện cho hệ thống tự động hóa.

Ứng dụng tiêu biểu

Van bướm nhựa VANFIT VF5 DN150 được sử dụng phổ biến trong nhà máy xử lý nước, trạm bơm, hệ thống bể chứa, nhà máy thực phẩm, dược phẩm và hóa chất nhẹ. Van chịu được môi trường nước muối, clo, dung dịch axit yếu, nên rất phù hợp với dây chuyền công nghiệp ăn mòn. Trong hệ thống HVAC hoặc làm mát, van giúp điều tiết lưu lượng nước tuần hoàn chính xác.

Trong dân dụng, VF5 DN150 được dùng tại các trạm xử lý nước, hồ bơi, hoặc khu dân cư có hệ thống nước lớn. Van đảm bảo độ kín cao, vận hành êm, ít bảo trì và thân thiện môi trường. Trong nông nghiệp, van thích hợp cho hệ thống tưới tiêu quy mô lớn, bể lắng và trạm bơm tự động.

Nhờ độ bền cao và khả năng vận hành ổn định, VF5 DN150 được ưa chuộng trong cả môi trường trong nhà và ngoài trời, giúp tiết kiệm chi phí và đảm bảo tuổi thọ hệ thống đường ống.

Hướng dẫn lắp đặt và vận hành

Bước 1 – Chuẩn bị: Kiểm tra thân van, gioăng và hộp số. Làm sạch mặt bích đường ống. Đặt đĩa ở vị trí nửa mở trước khi lắp để tránh kẹt khi siết bulong.

Bước 2 – Lắp đặt: Căn chỉnh van giữa hai mặt bích. Với DN150, đường kính PCD: DIN 240 mm, JIS 250 mm, ANSI 241 mm. Dùng bulong M20, siết chéo đều tay. Không siết quá mạnh để tránh nứt thân nhựa.

Bước 3 – Kiểm tra vận hành: Xoay tay quay để đảm bảo chuyển động đĩa trơn tru. Khi đóng, đĩa ép đều vào vòng gioăng; khi mở, tay quay dừng đúng vị trí “OPEN”. Nếu có cảm giác cứng, kiểm tra độ căn tâm giữa van và ống.

Bước 4 – Thử áp: Sau khi lắp, chạy thử áp lực PN6–PN10. Quan sát các điểm nối, nếu rò nhỏ siết lại bulong nhẹ. Khi đảm bảo kín, đưa vào sử dụng chính thức.

Bước 5 – Bảo trì: Sau 6–12 tháng, vệ sinh van và hộp số. Thay gioăng nếu thấy chai hoặc biến dạng. Tra mỡ bánh răng định kỳ để hộp số vận hành êm. Không để hóa chất mạnh hoặc dung môi hữu cơ tiếp xúc trực tiếp với UPVC.

Nhờ cấu trúc đồng tâm, cơ cấu hộp số giảm tốc và vật liệu bền bỉ, van bướm tay quay nhựa VANFIT VF5 DN150 là lựa chọn lý tưởng cho các hệ thống đường ống nước, hóa chất nhẹ và xử lý công nghiệp. Sản phẩm đảm bảo hiệu năng ổn định, kín tuyệt đối, vận hành nhẹ và tuổi thọ lâu dài – đáp ứng mọi tiêu chuẩn kỹ thuật hiện đại.
