Van bướm tay gạt ARV WBH DN80

ARV WBH DN80 – Van bướm tay gạt 3 inch, lưu lượng lớn, vận hành ổn định

Van bướm tay gạt ARV WBH DN80 là thiết bị điều khiển cơ học có vai trò quan trọng trong hệ thống PCCC, cấp nước và công nghiệp. Với đường kính danh nghĩa DN80 (3 inch), van cho phép lưu lượng qua lớn hơn 50% so với DN65 nhưng vẫn đảm bảo thao tác đóng mở nhẹ nhàng. Thiết kế nhỏ gọn, bền chắc, cùng cơ cấu tay gạt linh hoạt giúp van đáp ứng tốt cho các tuyến ống trung bình đến lớn trong nhà máy và khu dân cư.

Xem đầy đủ các sản phẩm: van bướm

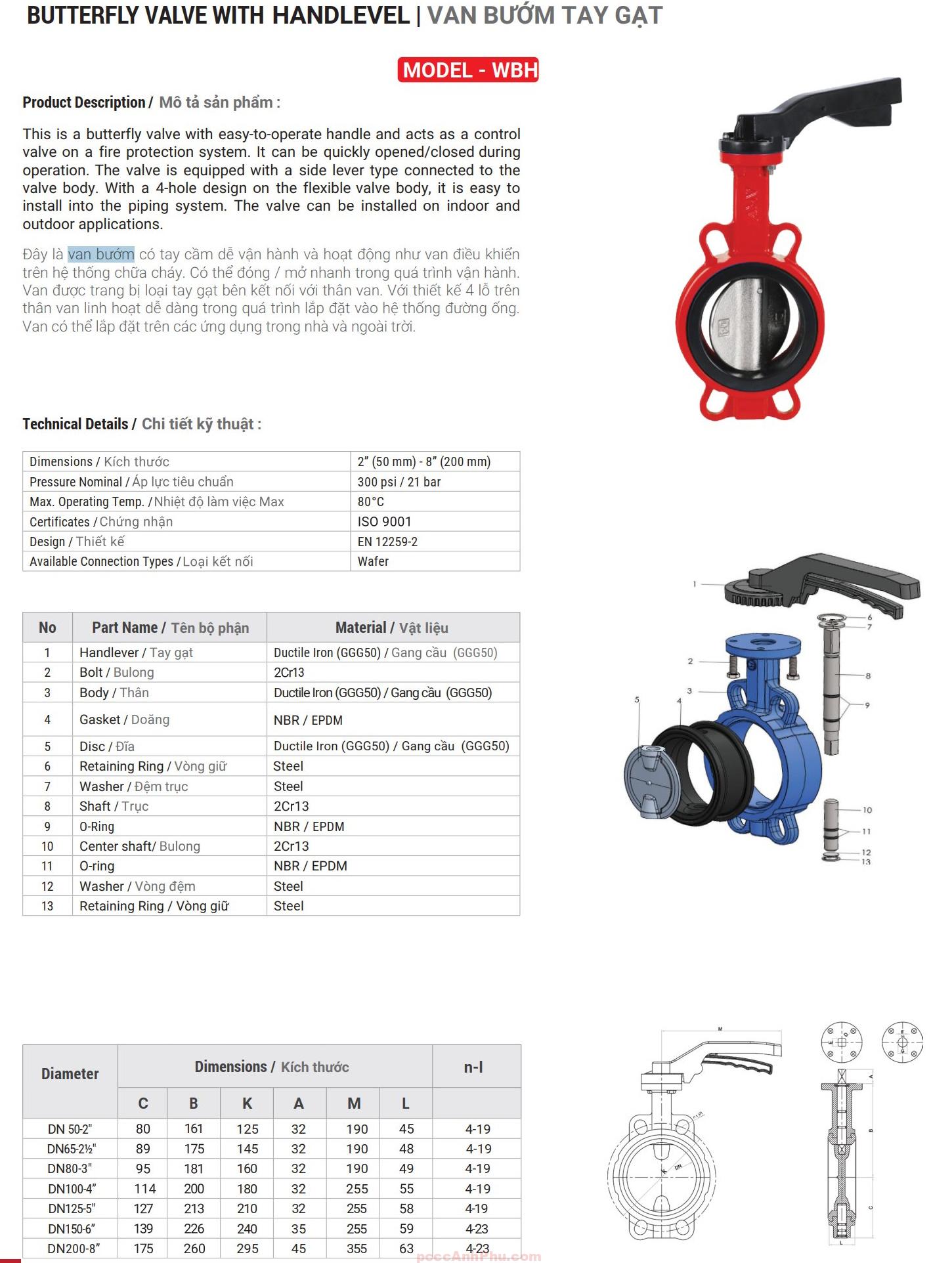

Cấu tạo tổng quan

Van ARV WBH DN80 được chế tạo từ các vật liệu cao cấp giúp tăng tuổi thọ và độ kín khít của hệ thống. Thân van làm từ gang cầu GGG50 phủ epoxy đỏ, đĩa van cùng vật liệu với bề mặt được xử lý mịn giúp giảm tổn thất áp suất khi lưu chất đi qua. Trục và bulong bằng thép không gỉ 2Cr13, gioăng làm kín EPDM đảm bảo khả năng chống ăn mòn và chịu nhiệt lên đến 80°C. Toàn bộ kết cấu được sản xuất theo tiêu chuẩn ISO 9001 và EN 12259-2.

Với thiết kế kiểu wafer, van có thể lắp vừa với mặt bích tiêu chuẩn JIS, BS hoặc EN. Cấu trúc 4 lỗ định vị trên thân giúp cân tâm dễ dàng khi lắp đặt, đảm bảo độ kín khít tuyệt đối giữa van và ống dẫn.

Nguyên lý hoạt động

Van bướm ARV WBH DN80 vận hành theo nguyên lý xoay đĩa quanh trục vuông góc với hướng dòng chảy. Khi người dùng xoay tay gạt, trục sẽ truyền chuyển động đến đĩa để mở hoặc đóng dòng lưu chất. Ở trạng thái mở, lưu lượng nước hoặc khí đi qua đĩa gần như không bị cản trở, tạo ra tổn thất áp suất rất thấp, chỉ từ 0.02–0.05 bar ở điều kiện tiêu chuẩn.

   Dòng chảy →
 ┌───────────────────┐
 │        |          │
 │    Đĩa đóng        │
 │        |          │
 └───────────────────┘

 Tay gạt xoay 90°:
      ↓ Mở hoàn toàn ↓

 ┌───────────────────┐
 │                   │
 │     Đĩa mở        │
 │                   │
 └───────────────────┘

Đĩa van được gia công chính xác để đạt độ kín cao khi đóng, nhờ lực ép đều của vòng gioăng EPDM quanh chu vi. Điều này giúp van chịu được áp lực lên tới 21 bar mà không rò rỉ. Khi mở hoàn toàn, góc xoay 90° của đĩa cho phép dòng chảy đi qua trơn tru, giảm thiểu cavitation (hiện tượng tạo bọt khí) trong môi trường áp lực cao.

Ưu điểm nổi bật

Van bướm ARV WBH DN80 có độ tin cậy cao nhờ cơ cấu khóa tay gạt nhiều nấc, giúp điều chỉnh góc mở linh hoạt tùy theo nhu cầu vận hành. Khi sử dụng trong hệ thống PCCC, người vận hành có thể đóng mở tức thì mà không cần dụng cụ hỗ trợ.

Cấu trúc nhỏ gọn giúp van dễ dàng lắp đặt ngay cả ở vị trí hẹp, trong khi thân gang cầu chịu va đập tốt, không biến dạng khi chịu áp lực đột ngột. Trục thép không gỉ bảo đảm hoạt động trơn tru, không kẹt dính ngay cả sau thời gian dài không sử dụng.

Van có khả năng chống ăn mòn và chịu hóa chất nhẹ, phù hợp với môi trường có tính kiềm hoặc nước mặn loãng. Lớp phủ epoxy hai lớp không chỉ bảo vệ bề mặt mà còn giúp van giữ màu bền đẹp dưới tác động của ánh nắng và hơi ẩm.

Khả năng kiểm soát lưu lượng tốt là một điểm mạnh khác của ARV WBH DN80. Ở góc mở 30–45°, van cho phép điều tiết lưu lượng ổn định, phù hợp với hệ thống làm mát hoặc xử lý nước tuần hoàn. Lực mô-men cần thiết để xoay tay gạt thấp, nhờ cấu trúc trục và đĩa được cân chỉnh chính xác.

Độ kín của van cũng được cải thiện nhờ vòng gioăng dày hơn, giúp chịu được áp lực cao hơn khi đóng hoàn toàn. Dù ở điều kiện rung động nhẹ hoặc thay đổi nhiệt độ, van vẫn duy trì khả năng chống rò rỉ tuyệt đối.

Ứng dụng tiêu biểu

ARV WBH DN80 được ứng dụng rộng rãi trong các hệ thống cấp nước và phòng cháy chữa cháy quy mô trung bình đến lớn. Ở những đường ống chính trong tòa nhà hoặc khu công nghiệp, van đóng vai trò điều tiết và khóa khu vực khi cần bảo trì.

Trong hệ thống HVAC, DN80 được dùng để điều chỉnh lưu lượng nước lạnh hoặc nước nóng đi qua các bộ trao đổi nhiệt, đảm bảo cân bằng áp suất trong mạng phân phối. Việc sử dụng van kiểu tay gạt giúp nhân viên kỹ thuật dễ dàng thao tác kiểm tra nhanh.

Trong ngành xử lý nước thải và nước công nghiệp, van được lắp ở các bể điều hòa và bể phân phối, nơi cần lưu lượng lớn nhưng kiểm soát chính xác. Với cấu trúc gioăng EPDM, van hoạt động tốt trong môi trường có chứa clo hoặc dung dịch muối.

ARV WBH DN80 cũng thường thấy trong nhà máy sản xuất bia, nước giải khát hoặc dược phẩm, nhờ khả năng kín khít cao và dễ làm sạch. Thiết kế không góc chết giúp hạn chế tích tụ cặn bẩn, đáp ứng yêu cầu vệ sinh công nghiệp.

Trong lĩnh vực nông nghiệp và thủy lợi, DN80 dùng cho trạm bơm lớn hoặc kênh dẫn nước, nơi cần điều tiết nhanh dòng nước giữa các khu tưới tiêu. Tay gạt cơ học mang lại sự đơn giản, bền bỉ, không phụ thuộc nguồn điện hay khí nén.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra đường kính và tiêu chuẩn mặt bích (JIS10K, BS4504, EN1092) trước khi lắp đặt. Đảm bảo đường ống sạch, không có mạt kim loại hoặc cặn rỉ.

Bước 2: Đặt van vào giữa hai mặt bích khi đĩa mở khoảng 10°. Điều chỉnh sao cho các lỗ bu lông thẳng hàng, sau đó cố định tạm bằng hai bulong đối diện.

Bước 3: Siết đều các bu lông theo hình chéo để phân bố lực nén đều. Không siết quá chặt để tránh bóp méo gioăng làm kín.

Bước 4: Sau khi lắp xong, xoay tay gạt kiểm tra hành trình mở – đóng. Nếu thấy ma sát hoặc kẹt, cần nới nhẹ bu lông để căn chỉnh lại vị trí.

Bước 5: Trong quá trình vận hành, xoay tay gạt nhẹ nhàng. Khi muốn cố định ở vị trí mở một phần, sử dụng chốt hãm trên tay gạt. Không nên để van đóng hoàn toàn trong thời gian dài nếu môi trường có áp lực cao, vì có thể làm gioăng biến dạng.

Bảo trì: Kiểm tra gioăng và bề mặt đĩa định kỳ 6 tháng/lần. Nếu phát hiện rò rỉ hoặc mòn, thay gioăng đúng chủng loại EPDM. Không sử dụng dầu mỡ có gốc hydrocarbon để bôi trơn vì có thể gây trương nở vật liệu cao su.

Van bướm ARV WBH DN80 có thể lắp đặt cả trong nhà và ngoài trời, bảo trì nhanh, chi phí thấp, phù hợp cho mọi hệ thống yêu cầu van điều khiển cơ học bền bỉ và ổn định.
