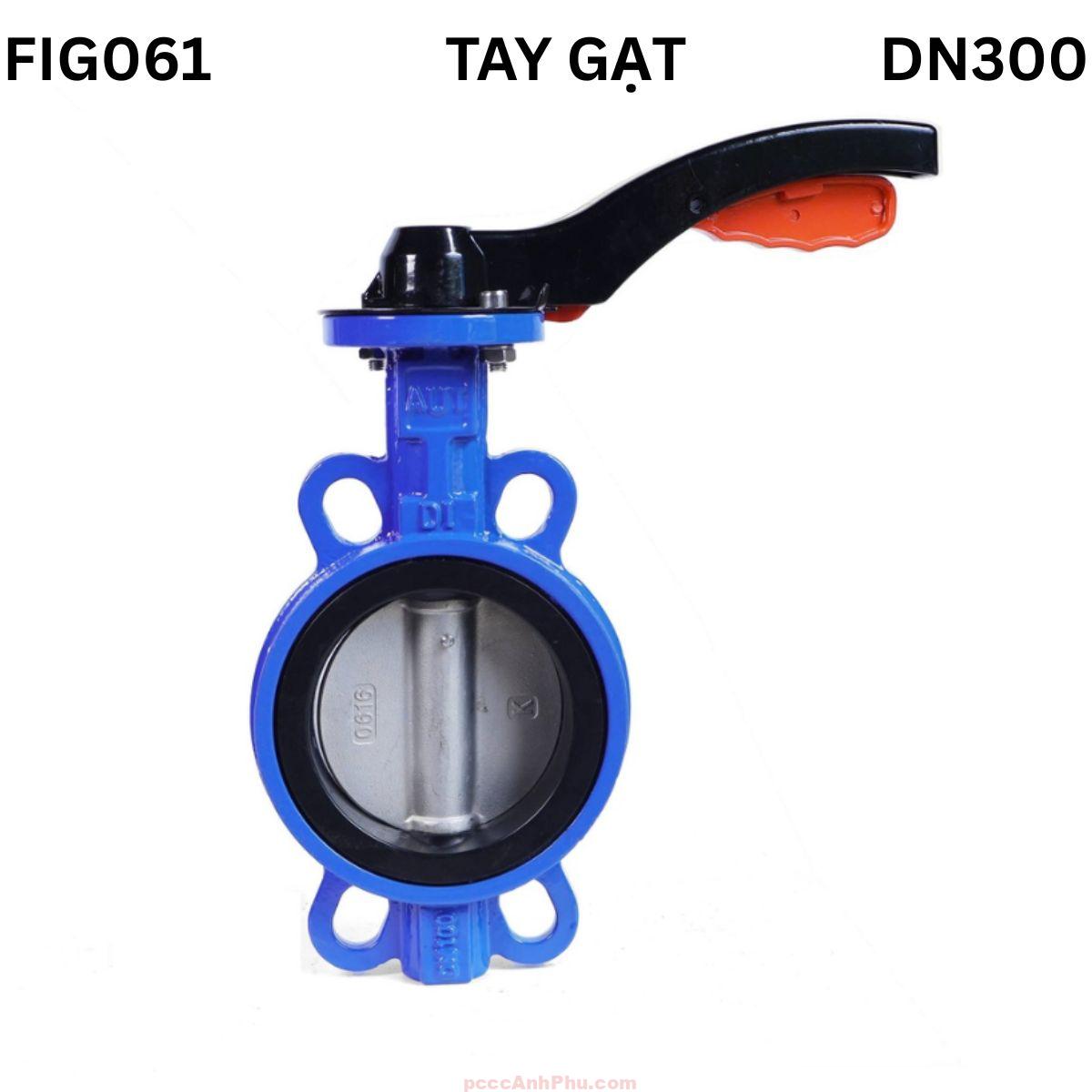

Van bướm tay gạt AUT FIG061 DN300

Van bướm AUTA FIG061 DN300 Malaysia

Van bướm AUTA FIG061 DN300 là dòng van wafer tay gạt cỡ lớn được sản xuất tại Malaysia, tuân thủ tiêu chuẩn quốc tế BS5155 và ISO 5211. Đây là loại van cơ khí chuyên dùng trong hệ thống cấp nước, HVAC, công nghiệp thực phẩm, xử lý nước thải, hóa chất và PCCC. Kích thước DN300 giúp van phù hợp cho các tuyến ống lớn yêu cầu đóng mở thường xuyên, lưu lượng cao và độ kín tuyệt đối. Với thiết kế wafer nhỏ gọn, cơ cấu tay gạt chắc chắn, van có thể vận hành dễ dàng ngay cả trong môi trường công nghiệp khắt khe.

Thân van được chế tạo từ gang cầu GGG50 có độ bền cơ học cao, phủ sơn epoxy dày 250 micron chống gỉ và chống ăn mòn. Đĩa inox SS304 sáng bóng, chống oxy hóa, chịu mài mòn tốt. Vòng làm kín EPDM mềm, kín tuyệt đối, bền trong môi trường nước, khí và một số hóa chất nhẹ. Tay gạt bằng hợp kim nhôm nhẹ, có cơ cấu khóa răng định vị, giúp điều chỉnh góc mở chính xác. Van bướm AUTA FIG061 DN300 Malaysia mang lại hiệu suất ổn định, vận hành êm và tuổi thọ cao, là giải pháp đáng tin cậy cho hệ thống đường ống công nghiệp hiện đại.

Xem đầy đủ các sản phẩm: van cánh bướm

Cấu tạo tổng quan

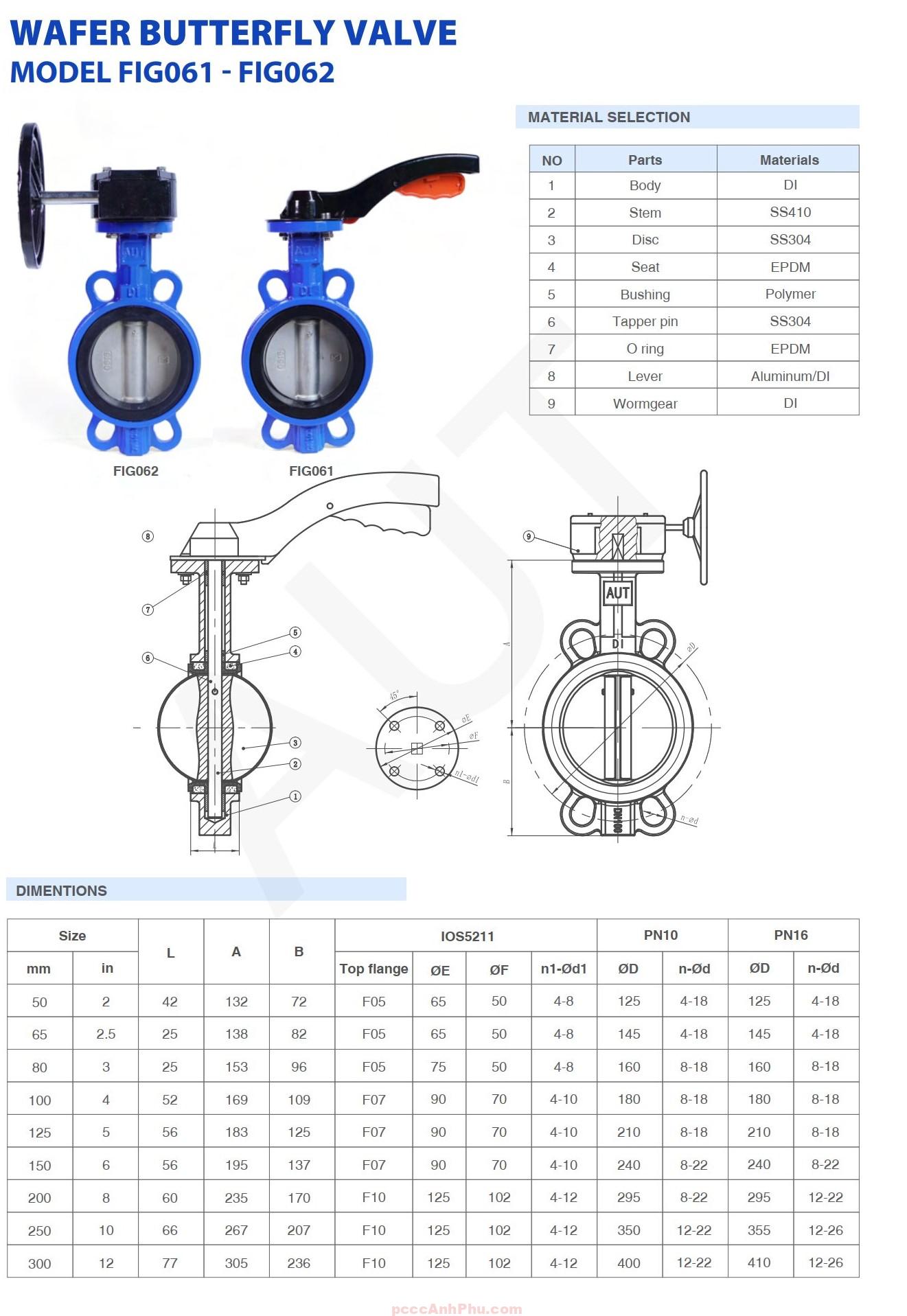

Van bướm AUTA FIG061 DN300 có cấu tạo đồng tâm, gồm các bộ phận chính: thân van, trục, đĩa, vòng làm kín, bạc lót và tay gạt điều khiển. Mỗi chi tiết được thiết kế để chịu áp cao, vận hành nhẹ và đảm bảo độ kín hoàn hảo. Cấu trúc wafer giúp van được kẹp giữa hai mặt bích tiêu chuẩn mà không cần bulông xuyên suốt. Dưới đây là bảng mô tả vật liệu và chức năng của từng thành phần:

Nguyên lý hoạt động

Van bướm AUTA FIG061 DN300 hoạt động dựa trên cơ chế xoay đĩa quanh trục trung tâm. Khi người vận hành kéo hoặc đẩy tay gạt, trục inox truyền mô-men xoắn khiến đĩa xoay trong thân van. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn cho phép lưu lượng tối đa; khi vuông góc, van đóng kín, chặn hoàn toàn dòng chảy. Tay gạt có cơ cấu khóa răng định vị giúp cố định đĩa ở các góc mở khác nhau, cho phép điều tiết lưu lượng chính xác, phù hợp với yêu cầu của từng ứng dụng.

   ┌──────────────────────────────┐
   │           Ống dẫn            │
   │                              │
   │  (1) Mở hoàn toàn →          │
   │                             │
   │                             │
   │                             │
   └──────────────────────────────┘
   │                              │
   │  (2) Đóng hoàn toàn          │
   │       |← chắn dòng →|        │
   │                              │
   └──────────────────────────────┘

Thiết kế wafer giúp van kẹp chặt giữa hai mặt bích mà không cần gối đỡ. Khi van đóng, đĩa ép đều lên vòng EPDM tạo kín tuyệt đối. Khi mở, đĩa tách khỏi gioăng, dòng chảy qua hai bên đều, không tạo xoáy hay rung. Bạc lót PTFE giảm ma sát giúp trục quay nhẹ, tăng tuổi thọ van. Cấu trúc đồng tâm giúp lực từ dòng chảy phân bố đều lên toàn bộ gioăng, tránh biến dạng và giảm hao mòn.

Ưu điểm nổi bật

Van bướm AUTA FIG061 DN300 nổi bật nhờ thiết kế gọn, vận hành nhẹ, độ kín tuyệt đối và khả năng chịu áp cao. Thân gang cầu chắc chắn, bền với thời gian. Đĩa inox SS304 chống ăn mòn, chịu áp lực lớn. Gioăng EPDM mềm, đàn hồi tốt, kín nước tuyệt đối và bền trong môi trường ẩm hoặc nước mặn. Tay gạt hợp kim nhôm nhẹ, chắc, có khóa định vị giúp điều chỉnh góc mở dễ dàng và an toàn.

Lớp phủ epoxy 250 micron giúp chống oxy hóa và ăn mòn hiệu quả. Cấu trúc wafer tiết kiệm không gian lắp đặt, thuận tiện bảo trì. Van đạt tiêu chuẩn EN 12266 về độ kín và độ bền, đảm bảo hoạt động ổn định trong môi trường công nghiệp liên tục. So với van cổng hoặc cầu, FIG061 DN300 có kích thước nhỏ, khối lượng nhẹ, đóng mở nhanh và chi phí bảo trì thấp.

Van được thiết kế để vận hành êm, không rung, không ồn, đặc biệt phù hợp với các hệ thống yêu cầu độ tin cậy cao và thao tác thường xuyên. Đây là dòng van bướm wafer tay gạt đáng tin cậy cho cả công nghiệp và hạ tầng dân dụng.

Ứng dụng thực tế

Van bướm AUTA FIG061 DN300 được sử dụng phổ biến trong các hệ thống cấp nước, xử lý nước thải, HVAC, nhà máy điện, thực phẩm, dược phẩm và PCCC. Với kích thước DN300, van phù hợp cho tuyến ống chính có lưu lượng lớn, giúp điều tiết và đóng mở nhanh chóng khi cần thiết. Van được lắp đặt tại đầu ra bơm, trạm phân phối, khu vực điều tiết lưu lượng hoặc trong mạng ống chính của tòa nhà và khu công nghiệp.

Trong PCCC, van FIG061 DN300 giúp đóng ngắt nhanh khi kiểm tra hoặc bảo dưỡng hệ thống. Trong HVAC, van điều chỉnh lưu lượng nước lạnh hoặc nước nóng, giúp duy trì cân bằng áp lực. Trong công nghiệp thực phẩm, nhờ vật liệu inox và EPDM, van đảm bảo an toàn vệ sinh, không nhiễm mùi và không ảnh hưởng chất lượng sản phẩm. FIG061 DN300 cũng được ứng dụng trong các nhà máy hóa chất nhẹ, nhờ khả năng chịu ăn mòn tốt và vận hành bền bỉ.

Nhờ độ kín cao, vật liệu bền và thiết kế chính xác, AUTA FIG061 DN300 Malaysia là lựa chọn hàng đầu cho các hệ thống công nghiệp, hạ tầng kỹ thuật và cấp nước đô thị quy mô lớn.

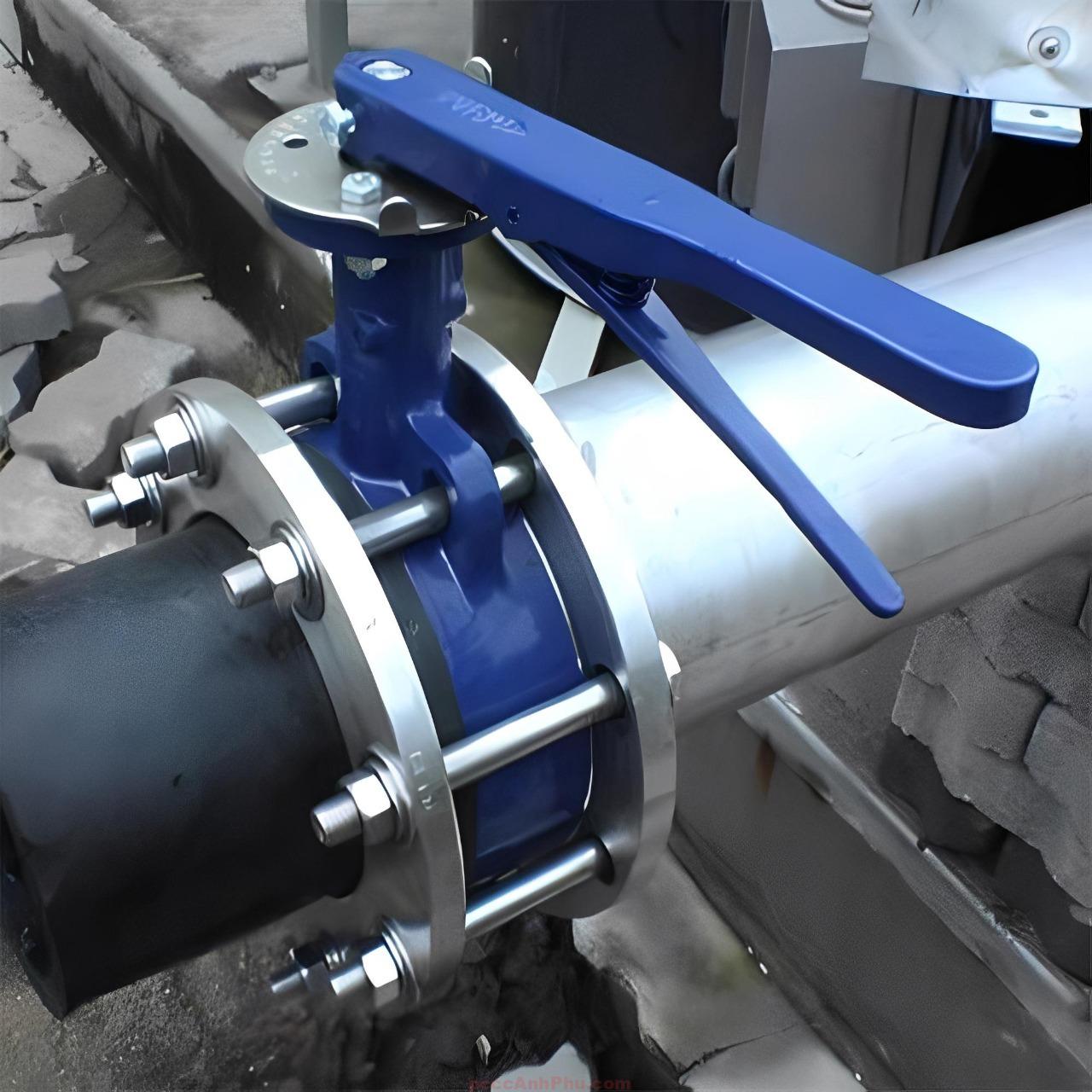

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch hai mặt bích, loại bỏ cặn bẩn, dầu hoặc gỉ. Đặt van vào giữa hai mặt bích, căn chỉnh trục van thẳng hàng với tâm ống.

Bước 2: Dùng bulông siết đều theo hình chéo để lực phân bố đồng đều quanh vòng EPDM. Không siết quá chặt để tránh bó đĩa hoặc cong thân.

Bước 3: Xoay tay gạt để kiểm tra đĩa, đảm bảo không chạm thành ống và cơ cấu khóa hoạt động trơn tru.

Bước 4: Khi vận hành, mở hoặc đóng từ từ để tránh tạo sốc áp. Giữ tay gạt ở vị trí khóa cố định sau khi đạt góc mở mong muốn.

Bước 5: Kiểm tra định kỳ 6 tháng/lần. Làm sạch thân van, kiểm tra vòng EPDM và lớp sơn epoxy. Tra dầu bôi trơn cho trục nếu van hoạt động thường xuyên. Khi phát hiện rò rỉ, thay vòng đệm hoặc siết lại bulông theo lực chuẩn.

Với cấu trúc bền, vật liệu cao cấp và khả năng điều tiết linh hoạt, van bướm AUTA FIG061 DN300 Malaysia mang lại hiệu quả vượt trội, độ kín hoàn hảo và độ tin cậy lâu dài, đáp ứng mọi yêu cầu khắt khe của hệ thống công nghiệp hiện đại.
