Van bướm tay gạt AUTA 3110H DN300

Giới thiệu sản phẩm

Van bướm AUTA 3110H DN300 là dòng van wafer công nghiệp kích thước lớn do AUTA Malaysia sản xuất, được thiết kế cho hệ thống cấp thoát nước, trạm bơm, khu công nghiệp và mạng PCCC. Với đường kính danh nghĩa DN300 (12 inch), van đáp ứng yêu cầu vận hành ổn định, đóng mở nhanh, độ kín tuyệt đối và khả năng chịu áp lực cao trong môi trường làm việc liên tục.

Thân van được làm từ gang cầu GGG50, chịu áp suất PN16 – PN25, phủ epoxy 250 micron chống ăn mòn, rỉ sét và tia UV. Đĩa inox CF8 sáng bóng, bề mặt mịn giúp giảm ma sát và tổn thất áp lực. Gioăng EPDM đàn hồi cao giúp kín tuyệt đối khi van đóng, đồng thời chống lão hóa trong điều kiện nhiệt độ và áp suất thay đổi. Trục SS410 cứng vững, truyền chuyển động ổn định từ tay gạt gang dẻo có khóa vị trí, đảm bảo thao tác an toàn và chính xác.

Van được thiết kế đạt tiêu chuẩn ISO 5211, BS 5155, tương thích với các mặt bích JIS, DIN, BS. Cấu trúc wafer cho phép kẹp van giữa hai mặt bích mà không cần phụ kiện trung gian, lắp đặt nhanh, gọn, tiết kiệm không gian và chi phí thi công. AUTA 3110H DN300 vận hành hiệu quả ở dải nhiệt độ 0 – 80°C, thích hợp cho nước sạch, nước thải, khí nén, hóa chất nhẹ hoặc dung dịch trung tính.

Nhờ cấu trúc chắc chắn, vật liệu cao cấp và độ kín tuyệt đối, AUTA 3110H DN300 là lựa chọn lý tưởng cho các công trình yêu cầu độ tin cậy cao, tuổi thọ dài và hiệu suất vận hành vượt trội như nhà máy nước, khu công nghiệp hoặc hệ thống phòng cháy chữa cháy chuyên nghiệp.

Xem đầy đủ các sản phẩm: valve bướm.

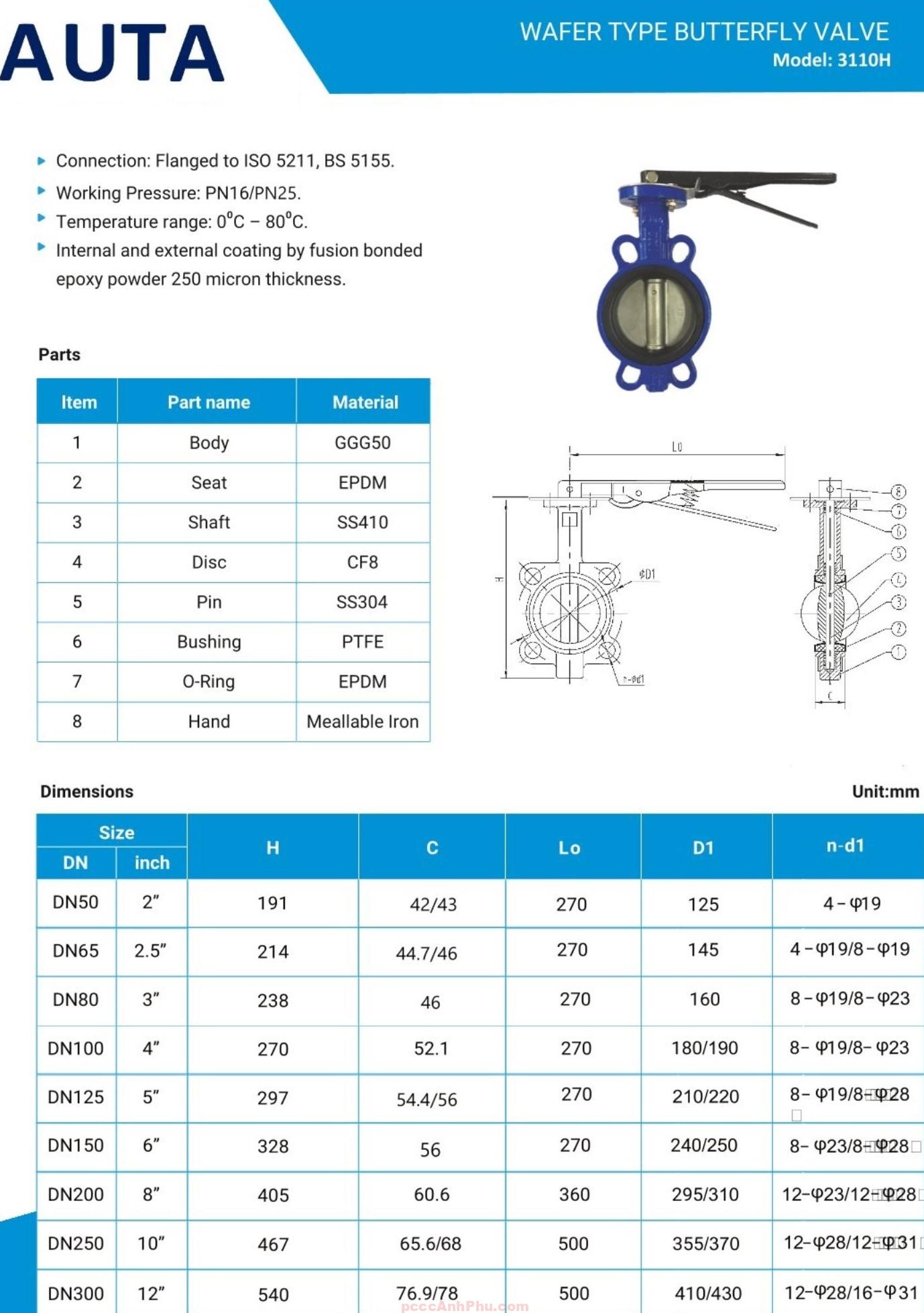

Cấu tạo tổng quan

Cấu tạo của van bướm AUTA 3110H DN300 bao gồm ba nhóm chính: thân van, nhóm kín và nhóm truyền động. Mỗi bộ phận được chế tạo bằng vật liệu chất lượng cao, đảm bảo độ bền, khả năng kín và tuổi thọ dài trong môi trường công nghiệp áp suất cao.

Tất cả các chi tiết được kiểm tra chất lượng nghiêm ngặt theo tiêu chuẩn của AUTA Malaysia. Cấu trúc thân – đĩa – trục đồng tâm giúp van duy trì hiệu suất lâu dài, hạn chế mài mòn và rò rỉ. Lớp epoxy kết hợp với inox và EPDM giúp chống ăn mòn và đảm bảo độ kín tối đa trong mọi điều kiện.

Nguyên lý hoạt động

Van bướm AUTA 3110H DN300 hoạt động dựa trên nguyên lý xoay đĩa tròn quanh trục trung tâm để điều chỉnh hoặc ngắt dòng chảy. Khi tay gạt xoay 90°, trục SS410 truyền chuyển động đến đĩa inox CF8, cho phép đĩa thay đổi góc so với hướng dòng chảy. Khi đĩa vuông góc, van đóng kín; khi song song, van mở hoàn toàn, dòng chảy đi qua dễ dàng.

     SƠ ĐỒ HOẠT ĐỘNG VAN BƯỚM AUTA 3110H DN300
     ┌──────────────────────────────┐
     │            TAY GẠT           │
     │              │               │
     │              ▼               │
     │        ┌────────────┐        │
Dòng →│        │  ĐĨA CF8  │        │→ Dòng
     │        └────────────┘        │
     │              ▲               │
     │           TRỤC SS410         │
     └──────────────────────────────┘
       |<── Gioăng EPDM – lớp kín ─>|

Ở trạng thái mở, đĩa song song với hướng dòng chảy, lưu lượng qua van lớn, giảm tổn thất áp lực. Khi đóng, áp lực môi chất ép gioăng EPDM ôm sát bề mặt đĩa, đảm bảo kín tuyệt đối. Nhờ cấu trúc đơn giản, mô-men xoắn thấp và ma sát nhỏ, AUTA 3110H DN300 vận hành nhẹ, bền và đáng tin cậy.

Ưu điểm nổi bật

AUTA 3110H DN300 nổi bật với khả năng vận hành ổn định, độ kín cao và tuổi thọ dài. Thân gang cầu GGG50 phủ epoxy chống rỉ, đĩa inox CF8 chống ăn mòn, gioăng EPDM kín tuyệt đối, đảm bảo hiệu quả vận hành trong thời gian dài. Cấu trúc wafer giúp lắp đặt nhanh, giảm trọng lượng và tiết kiệm diện tích.

Tay gạt gang dẻo có khóa góc giúp người vận hành điều chỉnh chính xác vị trí mở. Van chịu áp PN25, hoạt động ổn định ở nhiệt độ 80°C, thích hợp cho nước sạch, khí nén, hơi nhẹ hoặc hóa chất loãng. Chuẩn ISO 5211 cho phép kết nối với bộ điều khiển điện hoặc khí nén để tự động hóa.

Với thiết kế tối ưu, độ bền cao và chi phí bảo trì thấp, AUTA 3110H DN300 đáp ứng đầy đủ yêu cầu kỹ thuật của các hệ thống công nghiệp hiện đại, mang lại hiệu quả và an toàn vận hành tối đa.

Ứng dụng tiêu biểu

Van bướm AUTA 3110H DN300 được sử dụng trong nhiều lĩnh vực công nghiệp: cấp nước, xử lý nước thải, hệ thống HVAC, nhà máy năng lượng, khu công nghiệp và PCCC. Trong mạng PCCC, van được lắp tại tuyến chính, tủ van hoặc đầu ra bơm để ngắt dòng nước khẩn cấp. Trong công nghiệp thực phẩm và hóa chất nhẹ, đĩa inox CF8 đảm bảo lưu chất không bị nhiễm bẩn, an toàn khi sử dụng.

Van cũng được ứng dụng trong các hệ thống dẫn khí, nước lạnh hoặc hơi áp thấp, nơi yêu cầu vận hành ổn định và kín tuyệt đối. Nhờ vật liệu chất lượng và cấu trúc chắc chắn, AUTA 3110H DN300 duy trì hiệu suất bền bỉ qua thời gian, giảm thiểu chi phí bảo dưỡng và rủi ro kỹ thuật.

Hướng dẫn lắp đặt và vận hành

Trước khi lắp đặt, kiểm tra mặt bích ống, đảm bảo sạch, đồng tâm và không cong vênh. Giữ đĩa van ở trạng thái mở nửa khi đặt vào ống để tránh va chạm. Cân chỉnh chính xác vị trí van, siết bulông đều tay theo hình chéo để tránh lệch trục. Sau khi cố định, xoay tay gạt kiểm tra hành trình đóng mở, đảm bảo đĩa vận hành trơn tru và kín hoàn toàn.

Khi vận hành, không đóng mở đột ngột dưới áp cao để tránh hiện tượng va đập thủy lực. Định kỳ 6 tháng kiểm tra gioăng EPDM và trục SS410, bôi trơn nhẹ bằng mỡ chịu nhiệt để duy trì chuyển động êm. Khi cần bảo trì, có thể tháo riêng tay gạt hoặc trục mà không cần tháo toàn bộ thân van, giúp giảm thời gian và chi phí bảo dưỡng.

Với thiết kế chắc chắn, độ kín tuyệt đối và vật liệu cao cấp, van bướm AUTA 3110H DN300 Malaysia là giải pháp lý tưởng cho các công trình quy mô lớn trong lĩnh vực cấp nước, công nghiệp và PCCC, đảm bảo hiệu suất vận hành ổn định và tuổi thọ vượt trội.
