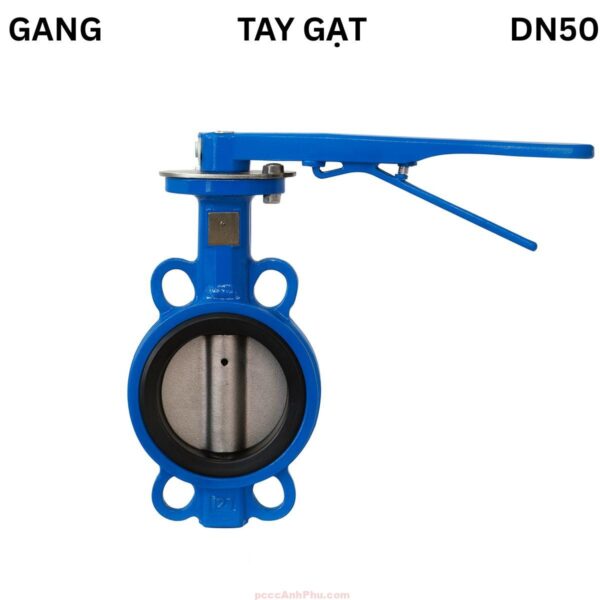

Van bướm tay gạt D71X-10/16 DN50

Giới thiệu

Van bướm tay gạt D71X-10/16 DN50 là dòng van kẹp wafer thiết kế nhỏ gọn, đóng mở nhanh, phù hợp lắp đặt trong các hệ thống nước sạch, nước kỹ thuật, PCCC, HVAC và các tuyến ống công nghiệp có kích thước vừa và nhỏ. DN50 là kích thước được sử dụng nhiều nhất trong các tòa nhà dân dụng và công nghiệp nhờ lưu lượng ổn định, khả năng đóng mở nhanh và chi phí đầu tư thấp.

Model D71X-10/16 sử dụng thân gang xám hoặc gang dẻo, đĩa gang dẻo, gioăng PTFE và trục thép carbon hoặc inox, đáp ứng đầy đủ yêu cầu về độ bền, độ kín và khả năng vận hành trong môi trường nước có nhiệt độ dưới 80°C. Với kích thước DN50, van chỉ nặng 2.9 kg, thao tác nhẹ, phù hợp lắp đặt ở nhiều vị trí khác nhau mà không cần gia cố kết cấu.

Tham khảo thêm các sản phẩm:
van bướm.

Cấu tạo

Van bướm DN50 có cấu tạo tương tự DN40 nhưng kích thước lớn hơn, lưu lượng tốt hơn và chịu tải ổn định hơn. Thân van làm từ gang xám hoặc gang dẻo giúp van có khả năng chịu lực tốt, chống biến dạng khi chịu áp PN10 hoặc PN16. Bề mặt trong được gia công nhẵn để giảm ma sát và hạn chế đóng cặn trong thời gian dài vận hành.

Đĩa van bằng gang dẻo được thiết kế với tiết diện tối ưu để cân bằng giữa độ kín và lưu lượng dòng chảy. Gioăng PTFE ôm sát đĩa, vừa tạo độ kín khi đóng vừa giúp đĩa xoay nhẹ khi mở. Trục van làm từ thép carbon hoặc thép không gỉ giúp truyền lực quay từ tay gạt xuống đĩa hiệu quả, hạn chế mài mòn trục khi thao tác liên tục.

DN50 có kích thước Phi 125 mm, chiều cao H = 170 mm và chiều dài lắp đặt L = 234 mm. Thiết kế vừa phải giúp van dễ dàng lắp vào các tuyến ống có mật độ dày hoặc khu vực yêu cầu thiết bị nhỏ gọn nhưng vẫn giữ hiệu suất dòng chảy cao.

Nguyên lý

DN50 vận hành dựa trên nguyên lý xoay đĩa 90 độ quanh trục để đóng hoặc mở dòng chảy. Khi tay gạt được xoay, trục van xoay kéo theo đĩa xoay từ góc đóng sang góc mở. Ở trạng thái đóng, đĩa nằm vuông góc với dòng nước và ép sát vào gioăng PTFE. Khi mở, đĩa quay song song dòng nước, tạo tiết diện lớn giúp lưu lượng đi qua tối đa.

Cơ chế này giúp DN50 thao tác nhẹ hơn so với các loại van cổng hoặc van cầu cùng kích thước vì đĩa van không cần vượt qua lực cản lớn khi di chuyển. Điều này rất quan trọng với các hệ thống cần vận hành thủ công thường xuyên, đặc biệt tại các tuyến ống trong công trình dân dụng hoặc công nghiệp nhẹ.

                    TAY GẠT
                      │
                      ▼
         ┌─────────────────────────┐
         │          TRỤC          │
         │           │            │
DÒNG ▶───│───[   ĐĨA XOAY  ]──────│──▶ DÒNG
         │           │            │
         └─────────────────────────┘

• Xoay tay gạt 0° → van mở hoàn toàn
• Xoay tay gạt 90° → van đóng kín
• Vị trí giữa → điều tiết lưu lượng nước

DN50 thường được dùng để điều tiết nhẹ nhàng vì lực xoay trục nhỏ, thao tác nhanh và kiểm soát được lưu lượng ở nhiều mức độ mở khác nhau.

Ưu điểm

Độ kín tốt: Gioăng PTFE giúp DN50 đạt độ kín cao, hạn chế rò rỉ dù làm việc trong môi trường áp lực PN10 hoặc PN16.

Kích thước tiêu chuẩn: DN50 có kích thước phổ biến nhất trong hệ thống nước dân dụng và công nghiệp nên dễ thay thế, dễ thi công.

Thao tác nhanh: Tay gạt đóng mở 90° theo rãnh răng cố định, đóng mở nhanh chóng trong các tình huống cần phản hồi ngay.

Vật liệu bền: Gang dẻo và PTFE chịu mài mòn tốt, thích hợp làm việc liên tục trong môi trường nước sạch và nước kỹ thuật.

Dễ lắp đặt: Kiểu wafer giúp DN50 có thể lắp cùng nhiều tiêu chuẩn mặt bích khác nhau như PN10, PN16, JIS hoặc DIN.

Chi phí hợp lý: Mức giá tốt nhưng tuổi thọ cao, phù hợp dự án số lượng lớn.

Hoạt động êm: Thiết kế đĩa mỏng giảm tiếng ồn và giảm lực cản dòng chảy.

Trọng lượng nhẹ: Chỉ 2.9 kg, giúp giảm chi phí nhân công lắp đặt và tăng độ linh hoạt trong bảo trì.

Ứng dụng

Trong cấp nước dân dụng, DN50 được dùng tại các hệ thống cấp nước tầng, hệ thống dẫn nước cho khu vệ sinh, nhà bếp hoặc các block chung cư. Nhờ khả năng đóng mở nhanh, van phù hợp làm van khóa chính hoặc van điều tiết nhánh phụ.

Trong công nghiệp thực phẩm và công nghiệp nhẹ, DN50 xuất hiện tại các đường ống xử lý nước, làm mát máy móc, xả đáy bồn chứa, bơm lưu lượng nhỏ và đường dẫn bổ sung cho các dây chuyền sản xuất. Với ưu điểm hoạt động đơn giản, van phù hợp các vị trí cần tần suất đóng mở trung bình đến cao.

Trong hệ thống HVAC, DN50 thường xuất hiện trong các đường ống điều tiết nước lạnh cấp cho FCU hoặc AHU cỡ vừa. Nhờ lực vận hành nhẹ và chi phí thấp, van được ưu tiên sử dụng trong các dự án MEP của tòa nhà văn phòng, trung tâm thương mại và nhà máy.

Trong hệ thống PCCC, DN50 có mặt tại các tuyến phụ hoặc các nhánh xả áp, bypass hoặc đường tiếp nước cấp hai. Với độ kín tốt, van đảm bảo duy trì áp lực ổn định cho hệ thống chữa cháy.

Lắp đặt & vận hành

Làm sạch mặt bích: Trước khi lắp van, vệ sinh toàn bộ bề mặt tiếp xúc để loại bỏ cặn bẩn, giúp gioăng PTFE không bị xước và duy trì độ kín lâu dài.

Căn chỉnh van: Đặt DN50 vào giữa hai mặt bích, mở đĩa khoảng 10° để tránh chạm mép khi xiết bulong. Giữ căn tâm chính xác giúp tránh kẹt đĩa khi vận hành.

Xiết bulong theo hình chữ X: Việc siết đều lực giúp thân van không bị lệch và tăng tuổi thọ đĩa cũng như trục.

Kiểm tra góc xoay: Sau khi lắp, xoay thử tay gạt từ 0–90° để đảm bảo đĩa quay tự do và không cạ vào mặt bích.

Thử áp hệ thống: Kiểm tra thử kín theo PN10 hoặc PN16 để đảm bảo không rò rỉ tại các vị trí ghép nối.

Bảo dưỡng định kỳ: DN50 nên được kiểm tra 6–12 tháng/lần, vệ sinh trục và bôi trơn nhẹ nếu tay gạt có dấu hiệu nặng.

Vận hành đúng: Không dùng lực quá mạnh để đóng mở van, không thao tác đột ngột khi hệ thống đang chịu áp lực cao, tránh cong trục hoặc làm hỏng tay gạt.
