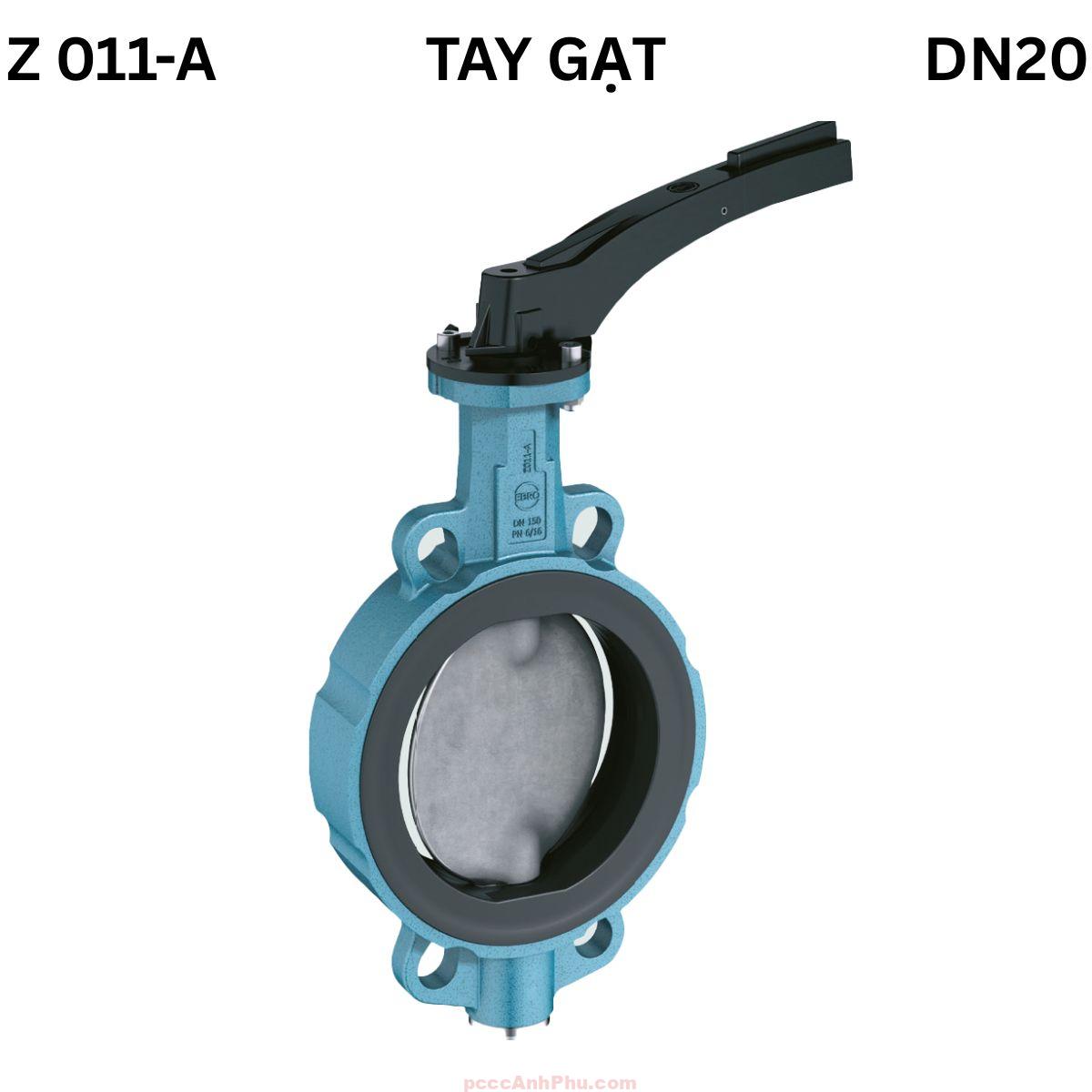

Van bướm tay gạt Ebro Z 011-A DN20

Giới thiệu sản phẩm

Van bướm Ebro Z011-A DN20 là model kích thước nhỏ nhất trong dòng van bướm cơ học wafer của hãng Ebro Armaturen – Đức. Với đường kính danh nghĩa DN20 tương đương ¾ inch, sản phẩm được thiết kế để điều tiết và đóng mở dòng nước trong các hệ thống cấp thoát nước, HVAC, xử lý nước thải, và đường ống công nghiệp áp lực trung bình. Dù kích thước nhỏ, van vẫn giữ nguyên các ưu điểm kỹ thuật nổi bật của dòng Z011-A như độ kín hai chiều tuyệt đối, kết cấu gọn nhẹ, vận hành êm và tuổi thọ cao.

Thân van được đúc từ gang cầu GGG40 phủ epoxy xanh chống ăn mòn, đĩa inox AISI304 hoặc AISI316 được đánh bóng điện phân, vòng đệm EPDM kín nước hai chiều, và tay gạt cơ học có khóa định vị nhiều nấc. Cấu trúc đồng tâm giúp giảm mô-men xoắn, van vận hành nhẹ và ổn định trong thời gian dài. Với kích thước DN20, sản phẩm phù hợp cho các hệ thống điều tiết nhỏ, tủ thiết bị, hoặc đường ống phân nhánh trong nhà máy.

Xem đầy đủ các sản phẩm: van cánh bướm

Cấu tạo tổng quan

Thân van: Đúc từ gang cầu GGG40, chịu được áp lực PN16, bền cơ học và chống va đập. Lớp sơn epoxy xanh dày 120 µm bảo vệ khỏi oxy hóa và ăn mòn trong môi trường ẩm. Cấu trúc wafer gọn nhẹ giúp van DN20 dễ lắp đặt trong không gian hẹp, thường được kẹp giữa hai mặt bích tiêu chuẩn EN1092 hoặc JIS10K.

Đĩa van: Gia công từ inox AISI304 hoặc tùy chọn AISI316, bề mặt đánh bóng điện phân để giảm ma sát, chống bám cặn và tối ưu lưu lượng. Khi van đóng, đĩa ép chặt lên vòng EPDM, tạo kín tuyệt đối cho cả hai chiều dòng chảy.

Trục van: Làm từ thép không gỉ X20Cr13, truyền động trực tiếp từ tay gạt đến đĩa van. Cấu trúc trục đôi giúp chuyển mô-men xoắn đều, vận hành nhẹ và chính xác. Bạc trục đồng MS58 tăng độ ổn định và giảm mài mòn.

Vòng đệm (Seat): EPDM nguyên sinh, đàn hồi cao, chịu nhiệt từ -40°C đến +120°C, kín nước hai chiều. Lớp đệm này được đúc liền với thân, không cần vòng giữ phụ, dễ thay thế và bảo trì.

Tay gạt: Bằng thép phủ epoxy đen, có khóa định vị nhiều nấc, giúp cố định góc mở và điều chỉnh lưu lượng chính xác.

Kết nối: Kiểu wafer – kẹp giữa hai mặt bích tiêu chuẩn EN1092 PN10/16 hoặc JIS10K, phù hợp cho đường ống kích thước nhỏ.

Thành phần	Vật liệu / Tiêu chuẩn
Thân van	Gang cầu GGG40 phủ epoxy xanh – chịu áp PN16
Đĩa van	Inox AISI304 / AISI316 – bề mặt đánh bóng điện phân
Trục van	Thép không gỉ X20Cr13 – truyền mô-men nhỏ, chính xác
Vòng đệm (Seat)	EPDM – kín nước hai chiều, chịu nhiệt -40 đến +120°C
Bạc trục	Đồng MS58 – giảm ma sát
Gioăng trục	NBR / FPM – ngăn rò cổ trục
Tay gạt	Thép phủ epoxy – cơ cấu khóa định vị 10 nấc

Nguyên lý hoạt động

Nguyên tắc đóng mở: Tay gạt cơ học xoay 90° để điều khiển trục van và đĩa. Khi tay song song dòng chảy, van mở hoàn toàn; khi vuông góc, đĩa ép sát vòng EPDM, ngăn dòng nước. Tay gạt có khóa định vị giúp cố định góc mở khi điều tiết lưu lượng.

Hiệu ứng kín nước: Khi áp lực tăng, đĩa van tự ép chặt vào vòng EPDM, tạo cơ chế tự siết kín. Thiết kế đồng tâm giúp lực ép phân bố đều, không biến dạng đệm, đảm bảo độ kín lâu dài.

     ┌────────────────────────────┐
     │         Tay gạt cơ học      │
     └────┬──────────────────┬────┘
          │                  │
          ▼                  ▼
       Trục van          Cơ cấu khóa định vị
          │
          ▼
      ┌──────────────┐
      │    Đĩa van    │  ↔  Dòng nước
      └──────────────┘
          │
          ▼
      Vòng đệm EPDM – kín nước hai chiều

Ưu điểm nổi bật

Kích thước nhỏ, hiệu quả cao: Mặc dù chỉ DN20, van vẫn đạt tiêu chuẩn kín nước EN12266 loại A, vận hành nhẹ, không rò nước và điều tiết chính xác.

Chất lượng vật liệu Đức: Gang cầu GGG40 chịu áp, inox chống gỉ, EPDM đàn hồi cao. Toàn bộ chi tiết đạt chuẩn DIN, đảm bảo độ bền và hiệu suất ổn định.

Thiết kế wafer gọn gàng: Dễ lắp đặt trong hệ thống ống nhỏ, không chiếm không gian. Trọng lượng nhẹ, phù hợp cho hệ thống nhánh hoặc vị trí hẹp.

Điều tiết linh hoạt: Tay gạt có nhiều nấc khóa, giúp điều chỉnh lưu lượng chi tiết, cố định vị trí an toàn khi có rung hoặc áp cao.

Bảo trì dễ dàng: Cấu trúc đơn giản, vòng EPDM dễ thay thế, không cần tháo toàn bộ van khỏi đường ống.

Ứng dụng tiêu biểu

Hệ thống nước công nghiệp: Van DN20 phù hợp cho đường ống phân nhánh, hệ thống điều tiết phụ, nước sạch hoặc nước thải đã xử lý.

HVAC dân dụng – công nghiệp: Dùng trong các hệ thống nước lạnh, chiller, coil fan và đường hồi nước. Van vận hành nhẹ, điều tiết ổn định.

Ngành thực phẩm – y dược: Đĩa inox mịn, vòng EPDM an toàn vệ sinh, phù hợp nước tinh khiết, dung dịch trung tính hoặc hơi nhẹ.

Ngành hóa chất nhẹ: Van chịu được dung dịch loãng, khí nén, nước rửa, hơi thấp áp. EPDM ổn định, không bị biến tính.

Ứng dụng kỹ thuật nhỏ: Dùng trong tủ máy, cụm thiết bị áp lực, trạm bơm mini hoặc hệ thống thử nghiệm nước tuần hoàn.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị lắp đặt: Đảm bảo mặt bích phẳng, sạch. Đặt van ở trạng thái mở 10° để tránh đĩa cọ vào thành ống.

Lắp đặt: Căn chỉnh van giữa hai mặt bích, siết bulong chéo đều lực. Không siết quá chặt để tránh biến dạng vòng EPDM.

Vận hành thử: Xoay tay gạt 90° kiểm tra chu trình đóng mở. Khi tay song song là mở, khi vuông góc là đóng kín.

Vận hành thực tế: Tay gạt có khóa định vị giúp cố định góc mở, tránh xoay khi có rung động. Khi đóng hoàn toàn, gạt dứt khoát về vị trí vuông góc.

Bảo trì định kỳ: Kiểm tra vòng EPDM, lớp epoxy mỗi 6 tháng. Làm sạch bằng khăn mềm, không dùng hóa chất mạnh. Nếu phát hiện rò, thay đúng phụ kiện Ebro chính hãng.
