Van bướm tay gạt Ebro Z 011-A DN500

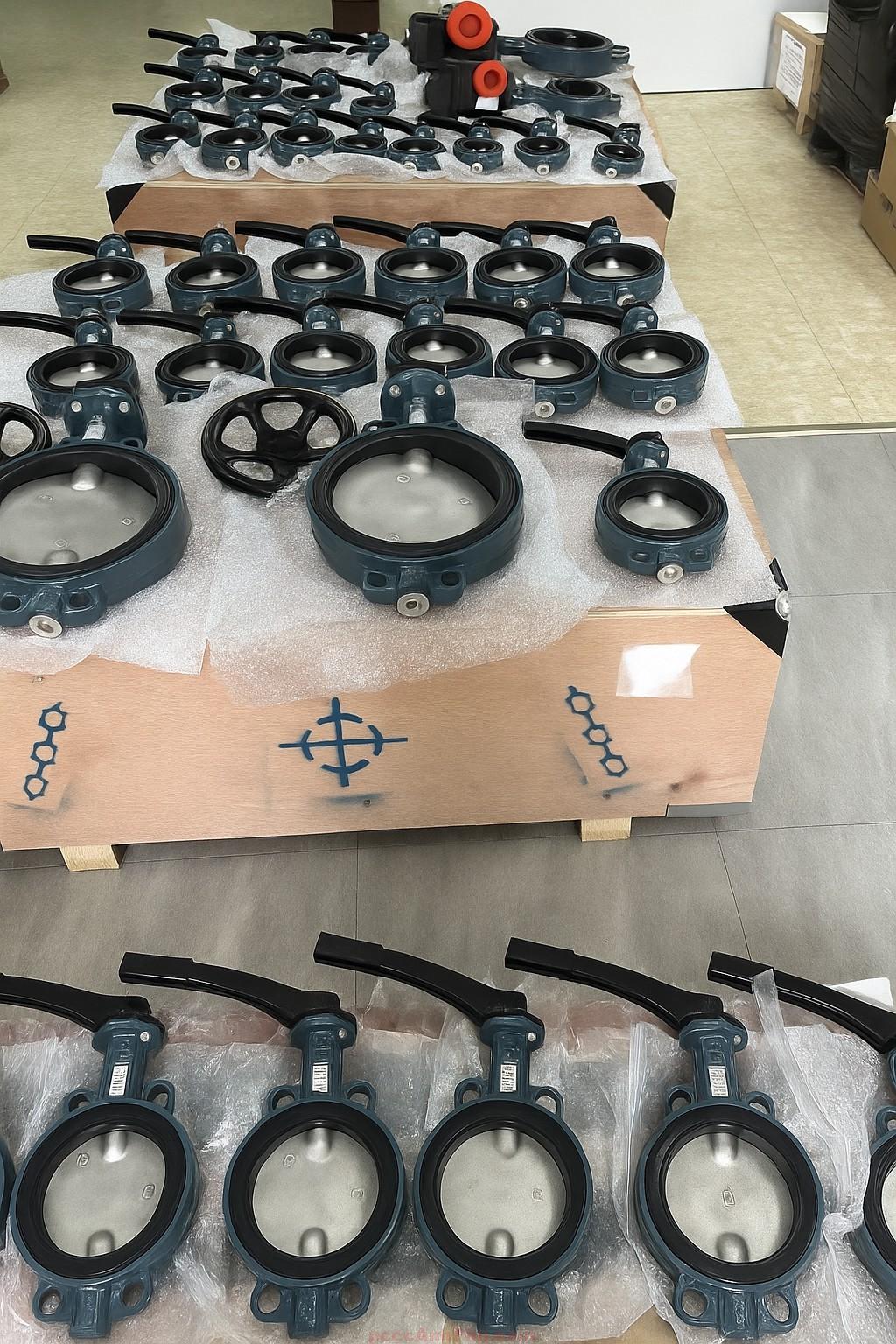

Giới thiệu sản phẩm

Van bướm Ebro Z011-A DN500 là dòng van công nghiệp cỡ lớn của Đức, được thiết kế theo tiêu chuẩn EN593, cấu trúc wafer gọn nhẹ, kín nước hai chiều và vận hành ổn định trong môi trường áp lực trung bình đến cao. Với kích thước DN500, van phù hợp cho hệ thống cấp thoát nước, HVAC, nhà máy điện, xử lý nước thải và công trình công nghiệp nặng. Cấu tạo đồng tâm, tay gạt cơ học có khóa định vị, cùng vật liệu cao cấp giúp van hoạt động nhẹ, bền bỉ và duy trì độ kín lâu dài.

Thân van được đúc từ gang cầu GGG40 phủ epoxy chống ăn mòn, đĩa inox AISI304 hoặc AISI316 bền với nước và hơi, vòng đệm EPDM kín hai chiều, cùng tay gạt cơ học nhiều nấc định vị. Cấu trúc này cho phép điều tiết lưu lượng dễ dàng, vận hành an toàn và bảo trì nhanh. Van Ebro Z011-A DN500 được đánh giá là lựa chọn lý tưởng cho hệ thống đường ống lớn, yêu cầu độ tin cậy cao và thời gian hoạt động liên tục.

Xem đầy đủ các sản phẩm: butterfly valves

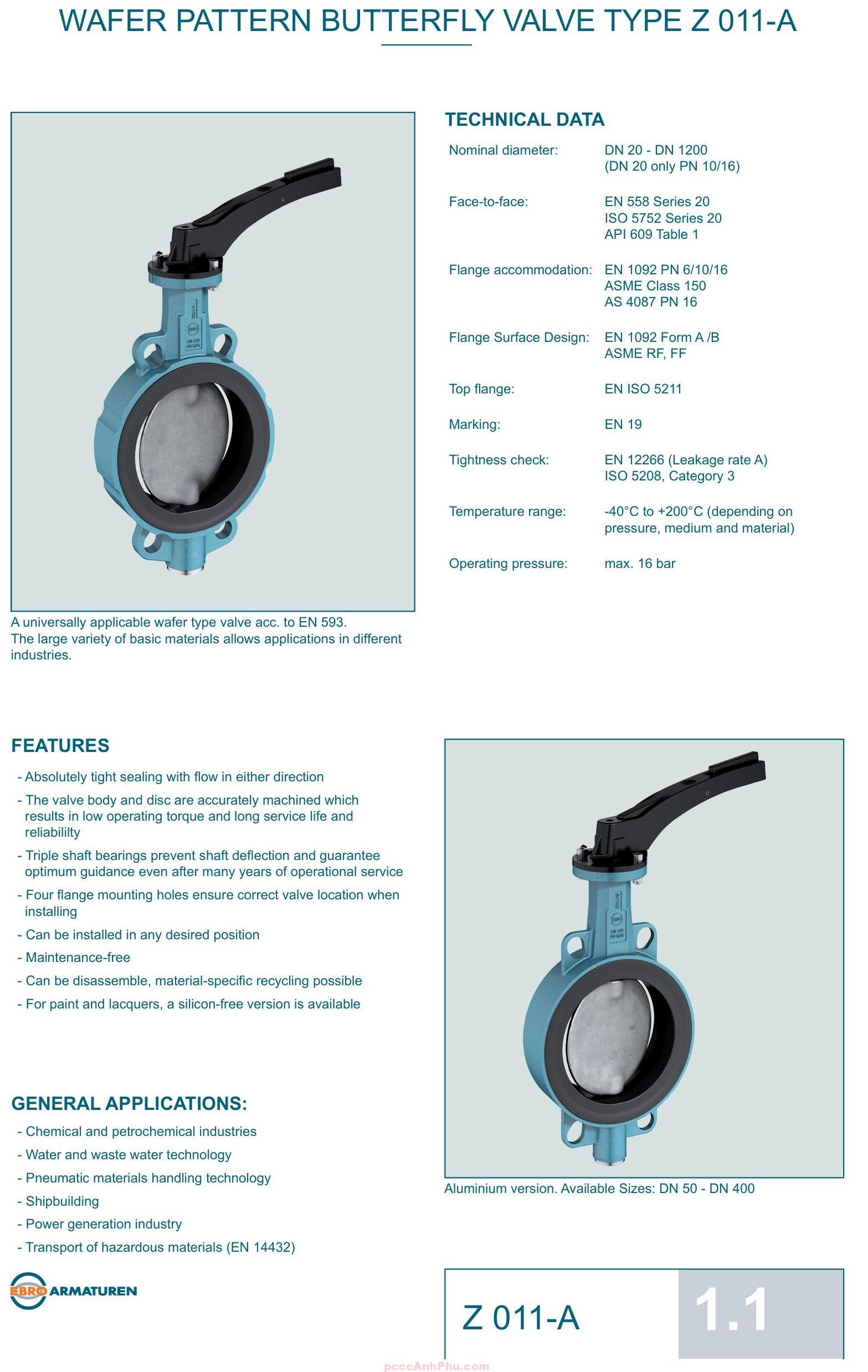

Cấu tạo tổng quan

Thân van: Được đúc nguyên khối từ gang cầu GGG40 có độ bền kéo cao và chịu áp PN16. Bề mặt phủ epoxy xanh chống oxy hóa, chống mài mòn, bền trong môi trường ẩm và hơi hóa chất nhẹ. Cấu trúc wafer gọn, có bốn lỗ dẫn hướng giúp căn tâm chính xác khi kẹp giữa hai mặt bích.

Đĩa van: Gia công từ inox AISI304 hoặc tùy chọn AISI316, bề mặt đánh bóng điện phân để giảm ma sát và hạn chế cặn bám. Khi đóng, đĩa ép chặt vào vòng EPDM, tạo độ kín tuyệt đối hai chiều. Cấu trúc đồng tâm giúp lực ép phân bố đều, giảm biến dạng và mài mòn đệm.

Trục van: Thép không gỉ X20Cr13 hoặc X5CrNiMo17-12-2, chịu mô-men xoắn lớn, truyền động trực tiếp đến đĩa. Bạc trục bằng đồng MS58 giúp giảm ma sát, tăng tuổi thọ và vận hành êm. Gioăng trục NBR hoặc FPM chống rò rỉ, đảm bảo độ kín hoàn toàn ở cổ trục.

Vòng đệm (Seat): EPDM nguyên sinh chịu nhiệt -40°C đến +120°C, đàn hồi tốt, kín nước hai chiều. Lớp đệm được ép cố định vào thân van, không bị xê dịch khi đóng mở, giúp duy trì hiệu quả làm kín lâu dài.

Tay gạt: Thép phủ epoxy đen, có cơ cấu khóa định vị 10 nấc, giúp người vận hành điều chỉnh góc mở chính xác, cố định an toàn, tránh xoay ngoài ý muốn khi có rung hoặc áp lực cao.

Kết nối: Kiểu wafer – kẹp giữa hai mặt bích tiêu chuẩn EN1092 PN10/PN16 hoặc ASME Class 150. Cấu trúc này cho phép lắp đặt nhanh, dễ tháo rời khi bảo trì mà không cần tháo cả hệ thống đường ống.

Nguyên lý hoạt động

Cơ chế đóng mở: Tay gạt cơ học gắn trực tiếp với trục van. Khi xoay 90°, đĩa van quay từ vị trí mở sang đóng hoặc ngược lại. Khi đĩa song song với dòng chảy, van mở hoàn toàn; khi vuông góc, đĩa ép sát vòng EPDM, ngăn dòng lưu chất hai chiều. Tay gạt có chốt khóa giữ cố định vị trí, đảm bảo an toàn khi chịu áp lực hoặc rung động.

Nguyên lý kín nước: Khi áp suất tăng, lực ép giữa đĩa và vòng đệm EPDM tăng theo, giúp van tự siết kín mà không cần mô-men lớn. Cấu trúc đồng tâm giữa trục, đĩa và thân đảm bảo lực phân bố đều, giúp vòng đệm bền hơn và giảm hao mòn.

     ┌────────────────────────────┐
     │         Tay gạt cơ học      │
     └────┬──────────────────┬────┘
          │                  │
          ▼                  ▼
       Trục van          Cơ cấu khóa định vị
          │
          ▼
      ┌──────────────┐
      │    Đĩa van    │  ↔  Dòng nước
      └──────────────┘
          │
          ▼
      Vòng đệm EPDM – kín nước hai chiều

Ưu điểm nổi bật

Độ kín tuyệt đối: Van Ebro Z011-A DN500 đạt chuẩn EN12266 loại A, không rò nước khi đóng kín. Khi áp lực tăng, đĩa ép sát vòng EPDM hơn, giúp van kín tự động, đảm bảo hiệu suất ổn định lâu dài.

Chất lượng vật liệu Đức: Gang cầu GGG40 chịu áp cao, đĩa inox chống ăn mòn, vòng EPDM đàn hồi tốt, tất cả chi tiết đều đạt chuẩn DIN và EN593, đảm bảo độ bền và tuổi thọ dài.

Thiết kế wafer gọn nhẹ: Dễ lắp đặt giữa hai mặt bích, tiết kiệm không gian, trọng lượng nhẹ giúp giảm tải cho đường ống. Cấu trúc đồng tâm giúp mô-men thao tác thấp, vận hành dễ dàng.

Điều tiết linh hoạt: Tay gạt có cơ cấu khóa định vị nhiều nấc, giúp điều chỉnh lưu lượng chính xác theo yêu cầu hệ thống. Phù hợp cho cả van đóng mở nhanh và van điều tiết trung gian.

Bảo trì thuận tiện: Cấu tạo ít chi tiết, dễ tháo rời. Vòng EPDM có thể thay riêng, không cần tháo toàn bộ thân van. Thời gian dừng hệ thống khi bảo trì được rút ngắn đáng kể.

Ứng dụng tiêu biểu

Hệ thống cấp nước công nghiệp: Van Ebro Z011-A DN500 được lắp tại trạm bơm, mạng phân phối và bể chứa lớn. Độ kín cao giúp duy trì áp lực ổn định, ngăn dòng chảy ngược, bảo vệ máy bơm và đường ống.

Hệ thống HVAC công nghiệp: Sử dụng trong đường nước lạnh, chiller, cooling tower và đường hồi nước. Van vận hành nhẹ, kín nước tuyệt đối, chịu được nhiệt độ thay đổi liên tục.

Ngành thực phẩm – dược phẩm: Đĩa inox và vòng EPDM an toàn, không bám cặn, dễ vệ sinh, phù hợp cho nước tinh khiết, dung dịch trung tính hoặc khí nén sạch.

Ngành hóa chất nhẹ: Van hoạt động tốt với dung dịch loãng, hơi thấp áp, khí nén và nước rửa. Vòng EPDM bền với hóa chất trung tính, không bị biến tính.

Nhà máy điện – công trình kỹ thuật: Van DN500 được lắp trong hệ thống làm mát, đường nước tuần hoàn, hệ thống phụ trợ. Cấu trúc gang cầu bền, chống rung, đảm bảo vận hành an toàn trong điều kiện nhiệt và áp suất biến động.

Hướng dẫn lắp đặt và vận hành

Chuẩn bị trước khi lắp: Kiểm tra mặt bích phẳng, sạch, không dính cặn hoặc dị vật. Đặt van ở trạng thái mở khoảng 10° để tránh cấn đĩa khi lắp. Xác định hướng tay gạt phù hợp vị trí thao tác.

Đưa van vào vị trí: Căn chỉnh van giữa hai mặt bích, siết bulong chéo để phân bố lực đều. Không siết quá chặt để tránh biến dạng vòng EPDM. Sau khi siết, kiểm tra hành trình đĩa, đảm bảo xoay nhẹ và không ma sát.

Vận hành thử: Xoay tay gạt 90° để kiểm tra quá trình đóng mở. Khi tay song song là mở hoàn toàn, khi vuông góc là đóng kín. Kiểm tra độ kín dưới áp suất thực tế, đảm bảo không rò cổ trục hoặc bề mặt tiếp xúc.

Vận hành thực tế: Tay gạt có khóa định vị, giúp cố định góc mở và tránh tự xoay do rung động. Khi cần đóng hoàn toàn, xoay dứt khoát tay về vị trí vuông góc với ống.

Bảo trì định kỳ: Kiểm tra vòng EPDM, bạc trục và lớp epoxy 6 tháng/lần. Làm sạch bằng khăn mềm, tránh dung môi mạnh. Khi phát hiện rò nước hoặc đệm lão hóa, thay đúng phụ kiện Ebro để duy trì độ kín và an toàn vận hành.
