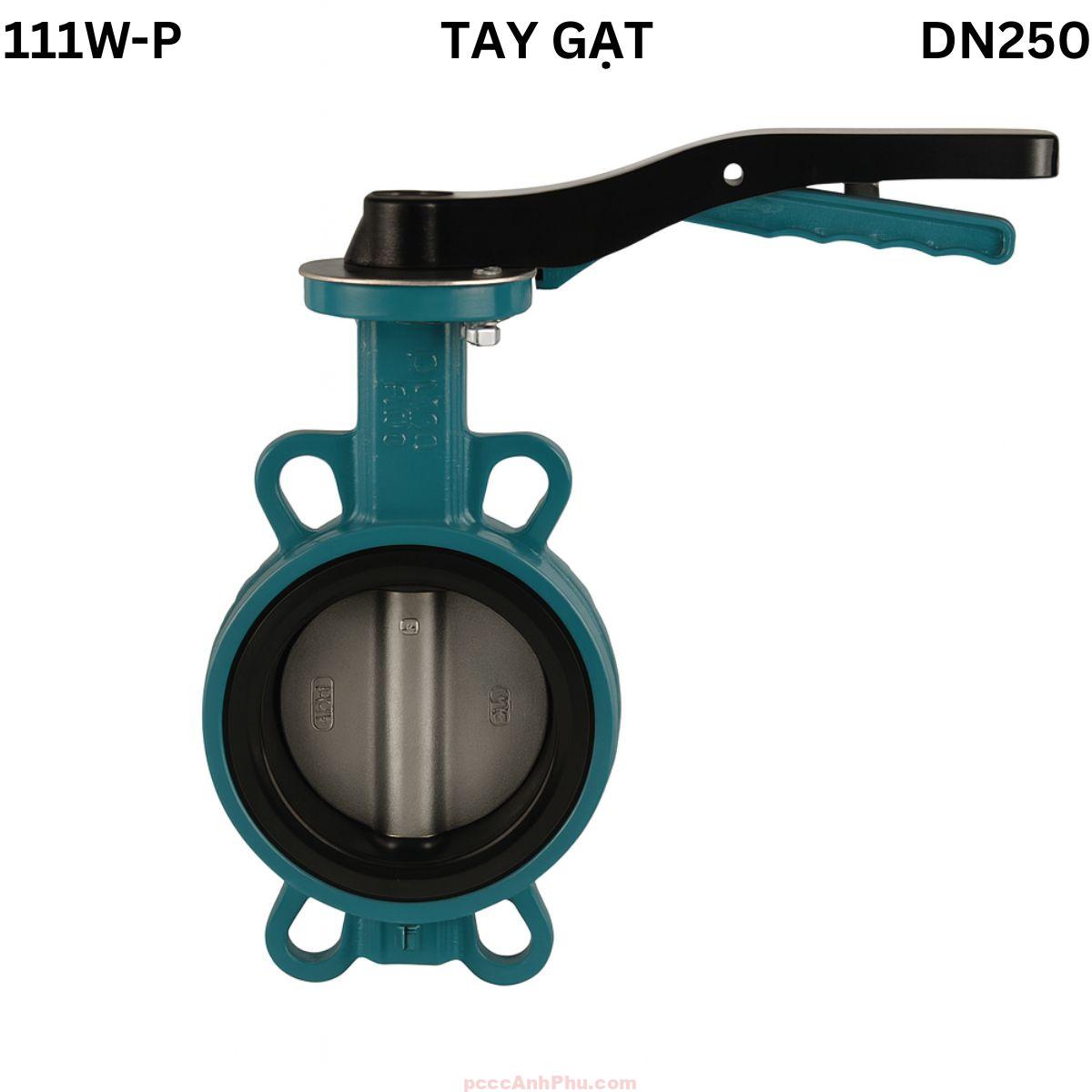

Van bướm tay gạt Jaki 111W-P-DN250

Giới thiệu sản phẩm

Van bướm tay gạt JAKI 111W-P DN250 là dòng van cơ học công nghiệp chuyên dụng được sản xuất tại Đài Loan, thiết kế để điều tiết hoặc đóng mở dòng chảy trong hệ thống đường ống có lưu lượng lớn. Với kích thước DN250, van mang lại khả năng kiểm soát lưu lượng hiệu quả, vận hành nhẹ và độ kín cao, phù hợp cho các nhà máy, trạm bơm và hệ thống PCCC quy mô lớn.

Sản phẩm thuộc loại van bướm wafer – lắp giữa hai mặt bích tiêu chuẩn JIS10K, EN1092 hoặc ANSI150. Thân van bằng gang dẻo phủ epoxy chống ăn mòn, đĩa inox CF8M và gioăng EPDM chất lượng cao giúp đảm bảo độ bền và độ kín tuyệt đối. Tay gạt cơ học có khóa định vị 10 nấc, cho phép người dùng điều chỉnh góc mở linh hoạt, thao tác nhanh và chính xác.

Van bướm JAKI 111W-P DN250 được sản xuất theo tiêu chuẩn ISO 5752, MSS SP-67, API609, đáp ứng đầy đủ yêu cầu kỹ thuật về độ an toàn, áp lực và độ bền trong các hệ thống đường ống hiện đại.

Tham khảo thêm các sản phẩm: van bướm.

Cấu tạo tổng quan

Van bướm tay gạt JAKI 111W-P DN250 có cấu trúc đồng tâm với năm thành phần chính: thân van, đĩa, trục, gioăng làm kín và tay gạt. Từng chi tiết được chế tạo từ vật liệu cao cấp, có khả năng chống ăn mòn, chịu áp lực và nhiệt độ cao, phù hợp cho môi trường công nghiệp khắc nghiệt.

Cấu trúc wafer giúp van có trọng lượng nhẹ, dễ lắp đặt và tháo rời giữa hai mặt bích mà không chiếm nhiều không gian. Đĩa inox được gia công trơn giúp giảm ma sát và hạn chế bám cặn trong dòng chảy.

Nguyên lý hoạt động

Van hoạt động dựa trên nguyên lý xoay đĩa ¼ vòng quanh trục trung tâm. Khi tay gạt được xoay 90°, đĩa van thay đổi vị trí từ đóng sang mở, cho phép dòng chảy đi qua hoặc ngăn lại hoàn toàn. Góc mở có thể được cố định bằng khóa định vị để điều tiết lưu lượng.

Trạng thái đóng:                 Trạng thái mở:
     _______                         _______
    |       |                       |       |
    |   |   |                       |   /  |
    |   |   |                       |   X   |
    |___|___|                       |__/ __|

0° (đóng kín)                 90° (mở hoàn toàn)

Trục inox truyền lực xoay từ tay gạt đến đĩa, bushing PTFE giúp giảm ma sát và giữ cho thao tác luôn nhẹ. Khi đóng, gioăng EPDM ép chặt quanh mép đĩa, ngăn hoàn toàn rò rỉ. Khi mở, tiết diện dòng chảy rộng giúp giảm tổn thất áp suất và duy trì lưu lượng ổn định.

Ưu điểm nổi bật

Độ kín tuyệt đối: Gioăng EPDM ép sát quanh đĩa inox CF8M giúp ngăn rò rỉ hoàn toàn khi đóng, đảm bảo an toàn cho hệ thống.

Thiết kế gọn nhẹ: Dạng wafer mỏng nhẹ, dễ dàng lắp đặt trong các vị trí chật hẹp, tiết kiệm không gian và thời gian thi công.

Vật liệu cao cấp: Kết hợp giữa thân gang phủ epoxy, trục inox và đĩa CF8M mang lại độ bền vượt trội và khả năng chống ăn mòn cao.

Vận hành dễ dàng: Tay gạt cơ học có khóa định vị nhiều cấp, giúp người dùng thao tác nhanh và chính xác mà không cần dụng cụ hỗ trợ.

Dễ bảo trì: Cấu tạo đơn giản cho phép tháo lắp nhanh, thay gioăng hoặc vệ sinh dễ dàng mà không cần tháo rời toàn bộ hệ thống.

Tương thích đa tiêu chuẩn: Lắp được với các chuẩn mặt bích JIS10K, EN1092, ANSI125/150, thuận tiện khi thay thế hoặc lắp mới.

Hiệu quả kinh tế: Van có tuổi thọ dài, giá thành đầu tư thấp, đáp ứng yêu cầu của các công trình quy mô lớn và hệ thống kỹ thuật cao.

Ứng dụng tiêu biểu

Ngành cấp nước: Dùng trong trạm bơm, nhà máy xử lý nước, hệ thống cấp nước đô thị với yêu cầu lưu lượng cao.

Ngành PCCC: Lắp trong các tuyến ống cấp nước chữa cháy, đảm bảo đóng mở nhanh, độ kín cao, thao tác đơn giản.

Công nghiệp hóa chất nhẹ: Phù hợp môi trường chứa dung dịch kiềm, nước muối hoặc axit loãng nhờ vật liệu inox và gioăng EPDM bền bỉ.

Xử lý nước thải: Van hoạt động ổn định trong môi trường có tạp chất, nhờ đĩa inox trơn hạn chế bám bẩn và giảm mài mòn.

Ngành HVAC: Dùng trong hệ thống điều hòa, làm mát và tuần hoàn nhiệt, giúp cân bằng lưu lượng và tiết kiệm năng lượng.

Hướng dẫn lắp đặt và vận hành

Bước 1: Kiểm tra tiêu chuẩn mặt bích và kích thước ống để đảm bảo phù hợp. Làm sạch bề mặt trước khi lắp đặt để tránh rò rỉ.

Bước 2: Đặt van vào giữa hai mặt bích, giữ đĩa mở khoảng 15–20° để tránh kẹt khi siết bu lông. Căn chỉnh tâm trục van thẳng hàng với đường ống.

Bước 3: Siết bu lông theo hình chéo đều lực, tránh cong thân hoặc lệch trục. Không siết quá chặt để bảo vệ gioăng EPDM.

Bước 4: Sau khi lắp xong, xoay tay gạt kiểm tra thao tác đóng mở. Đảm bảo đĩa vận hành trơn tru, không cọ sát thành ống và kín tuyệt đối khi đóng.

Bước 5: Khi vận hành, xoay tay gạt theo chiều kim đồng hồ để đóng, ngược lại để mở. Dùng chốt khóa định vị để cố định góc mở nếu cần điều tiết lưu lượng trung gian.

Bảo dưỡng định kỳ: Làm sạch bề mặt đĩa và gioăng 3–6 tháng/lần, tra mỡ bôi trơn cho trục, thay gioăng EPDM khi có dấu hiệu lão hóa. Van JAKI 111W-P DN250 có thể đạt tuổi thọ trên 10 năm nếu được bảo dưỡng đúng kỹ thuật.

Van bướm tay gạt JAKI 111W-P DN250 – Đài Loan là lựa chọn lý tưởng cho các hệ thống kỹ thuật yêu cầu độ bền cao, vận hành ổn định và chi phí đầu tư hợp lý. Sản phẩm đáp ứng tốt các tiêu chuẩn kỹ thuật quốc tế, mang lại độ tin cậy và hiệu quả lâu dài trong mọi ứng dụng công nghiệp.
