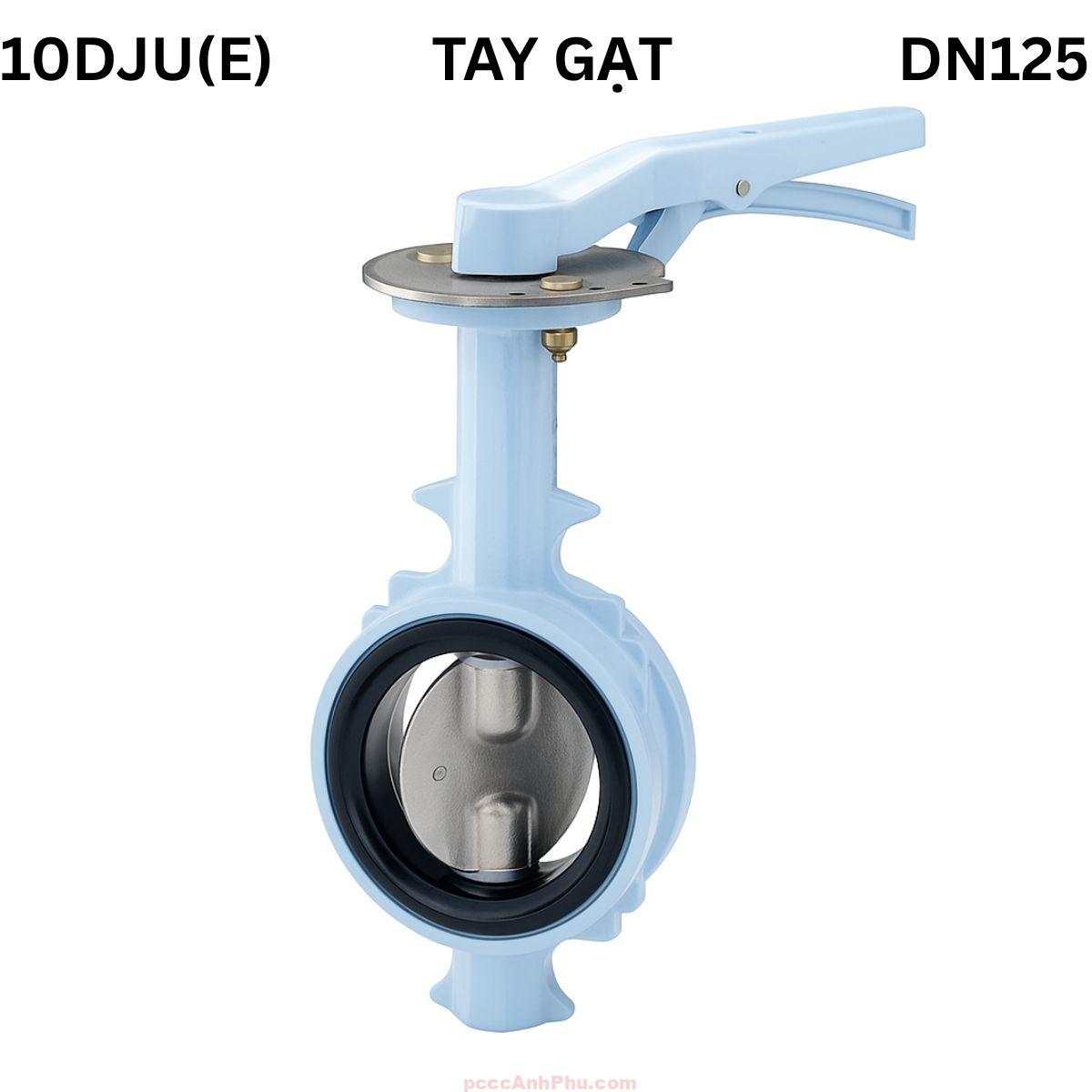

Van bướm tay gạt Kitz 10DJUE DN125

Giới thiệu

Van bướm tay gạt KITZ 10DJU DN125 là model trung áp thuộc dòng DJU danh tiếng của hãng KITZ Nhật Bản, được chế tạo theo tiêu chuẩn JIS 10K. Sản phẩm sử dụng thân gang cầu FCD450-10 kết hợp đĩa inox 304 (CF8) cho khả năng chịu áp lực cao, chống ăn mòn và duy trì độ kín tuyệt đối trong thời gian dài. Với kích thước DN125 (5 inch), van thích hợp cho các tuyến ống trung bình trong hệ thống cấp nước, xử lý nước, HVAC và công nghiệp thực phẩm, nơi yêu cầu độ bền, thao tác nhẹ và vận hành ổn định.

Cơ cấu tay gạt cơ học bằng thép mạ kẽm, có khóa định vị, cho phép người vận hành kiểm soát chính xác vị trí đóng/mở. Thiết kế wafer nhỏ gọn giúp lắp đặt dễ dàng giữa hai mặt bích JIS 10K mà không tốn nhiều không gian. Lớp sơn epoxy phủ toàn thân tăng khả năng chống rỉ, chịu môi trường ẩm và khí ăn mòn. Đây là sản phẩm tiêu chuẩn cao, đáp ứng yêu cầu kỹ thuật khắt khe của công trình dân dụng và công nghiệp.

Xem đầy đủ các sản phẩm: van bướm.

Chú thích tên model 10DJUE

Ký hiệu model 10DJUE của KITZ được quy định rõ ràng theo tiêu chuẩn kỹ thuật Nhật Bản. Số “10” thể hiện áp suất danh nghĩa JIS 10K tương đương PN10. Cụm “DJ” là mã dòng van bướm wafer đồng tâm, “U” biểu thị đĩa inox 304 (CF8) có khả năng chống oxy hóa, và “E” là seat EPDM đàn hồi cao, chịu nhiệt, chịu hóa chất nhẹ. Cách mã hóa này giúp nhận biết nhanh đặc điểm vật liệu, áp suất làm việc và kiểu kết nối, hỗ trợ kỹ sư lựa chọn sản phẩm chính xác.

Cấu tạo tổng quan

Van KITZ 10DJU DN125 gồm tám bộ phận chính: thân van, đĩa, trục, seat, o-ring, tay gạt, chốt và bu lông liên kết. Thân van bằng gang cầu FCD450-10 phủ sơn epoxy dày, chống rỉ và chịu áp lực cao. Đĩa van inox 304 CF8 có độ cứng cao, bề mặt bóng, giảm ma sát khi tiếp xúc với gioăng. Gioăng EPDM có tính đàn hồi và độ kín tuyệt đối. Trục van làm từ thép không gỉ 410SS, truyền mô-men ổn định, chống mài mòn khi thao tác thường xuyên. Tay gạt mạ kẽm có chốt định vị an toàn, giúp khóa cố định góc mở trong quá trình vận hành.

Nguyên lý hoạt động

Van KITZ 10DJU DN125 hoạt động dựa trên nguyên lý quay 1/4 vòng. Khi người vận hành xoay tay gạt 90°, trục 410SS quay kéo theo đĩa inox 304 chuyển động quanh trục trung tâm. Ở trạng thái song song dòng chảy, van mở hoàn toàn, cho phép lưu chất đi qua. Khi đĩa quay vuông góc, seat EPDM bị ép chặt, tạo độ kín tuyệt đối. Thiết kế đồng tâm giúp lực ép phân bố đều, giảm mài mòn và đảm bảo tuổi thọ lâu dài của gioăng.

Sơ đồ hoạt động:

 [MỞ VAN]                   [ĐÓNG VAN]
   _________                   _________
  |   ( )   | → →          -X-|   ||   |-X-
  |_________|                   _________
     Dòng chảy                Chặn dòng

 Tay gạt → Trục → Đĩa inox → Seat EPDM

Ưu điểm nổi bật

KITZ 10DJU DN125 có thiết kế chắc chắn, độ kín cao và độ bền vượt trội. Thân gang cầu FCD450-10 giúp van chịu được áp lực và va đập cơ học, trong khi đĩa inox 304 CF8 chống ăn mòn tốt trong môi trường nước, khí và hóa chất nhẹ. Seat EPDM mềm, đàn hồi tốt, đảm bảo kín tuyệt đối khi đóng. Tay gạt cơ học có khóa định vị giúp vận hành an toàn, giảm nguy cơ tự xoay do rung động. Bề mặt phủ epoxy bảo vệ thân van khỏi ăn mòn, kéo dài tuổi thọ và duy trì vẻ ngoài thẩm mỹ.

Thiết kế wafer gọn nhẹ giúp van dễ dàng lắp đặt trong không gian hẹp, tháo lắp nhanh chóng khi bảo trì. Cấu trúc đồng tâm giúp lực ép phân bố đều, giảm hao mòn seat và duy trì độ kín ổn định sau hàng nghìn chu kỳ vận hành. Sản phẩm đạt tiêu chuẩn chất lượng cao của Nhật Bản, phù hợp cho các công trình đòi hỏi độ tin cậy và độ chính xác cơ khí cao.

Ứng dụng tiêu biểu

Van KITZ 10DJU DN125 được sử dụng trong hệ thống cấp nước, xử lý nước thải, PCCC, HVAC và các nhà máy công nghiệp. Trong hệ thống cấp nước, van dùng để đóng mở tuyến ống hoặc điều tiết lưu lượng, đảm bảo áp lực ổn định. Trong HVAC, van giúp cân bằng lưu lượng tại các nhánh FCU, AHU hoặc bypass. Nhờ độ kín cao và vật liệu chống ăn mòn, sản phẩm phù hợp cả với môi trường ẩm, hơi nước hoặc dung dịch clo nhẹ.

Trong công nghiệp thực phẩm và hóa chất nhẹ, van được ưa chuộng nhờ đĩa inox 304 không gỉ, đảm bảo vệ sinh, không ảnh hưởng chất lượng môi chất. Thiết kế tay gạt thao tác nhanh, nhỏ gọn giúp tiết kiệm thời gian khi cần đóng/mở khẩn cấp. KITZ 10DJU DN125 là lựa chọn tin cậy trong các dự án hạ tầng và nhà máy hiện đại, nơi yêu cầu độ chính xác và tuổi thọ vận hành cao.

Hướng dẫn lắp đặt & vận hành

Bước 1 – Chuẩn bị: Làm sạch hai mặt bích, kiểm tra seat EPDM và bề mặt thân van. Đảm bảo đĩa xoay nhẹ, không cọ seat.

Bước 2 – Đặt đĩa nửa mở: Xoay tay gạt cho đĩa mở khoảng 15°, tránh ma sát khi lắp vào giữa hai mặt bích.

Bước 3 – Căn tâm van: Đặt van đúng giữa hai mặt bích, điều chỉnh khe hở đều, thân van song song trục ống.

Bước 4 – Cố định bulong: Lắp đủ bulong qua lỗ bích, siết đều nhẹ tay để cố định sơ bộ.

Bước 5 – Siết chéo đều: Dùng cờ lê lực siết bulong chéo theo hình sao, tăng dần mô-men xoắn để lực phân bố đồng đều.

Bước 6 – Kiểm tra hành trình: Đóng mở tay gạt vài lần, đảm bảo đĩa xoay trơn tru, không kẹt seat hoặc chạm bích.

Bước 7 – Khóa tay gạt: Đặt góc mở cần thiết, khóa chốt an toàn để giữ vị trí làm việc ổn định.

Bước 8 – Thử kín: Nâng áp suất hệ thống, kiểm tra quanh mặt bích và trục. Nếu phát hiện rò nhẹ, siết lại bulong đều tay.

Bước 9 – Vận hành thực tế: Cho lưu chất chảy qua van, kiểm tra độ ổn định lưu lượng và phản hồi mô-men thao tác.

Bước 10 – Bảo trì định kỳ: Kiểm tra seat và trục định kỳ 6–12 tháng, vệ sinh đĩa inox, tra mỡ bôi trơn nhẹ, thay seat nếu chai hoặc biến dạng.

Tuân thủ đúng quy trình giúp van KITZ 10DJU DN125 vận hành ổn định, kín hoàn toàn và có tuổi thọ lâu dài. Đây là sản phẩm tiêu chuẩn Nhật Bản, được nhiều kỹ sư tin dùng cho hệ thống nước và công nghiệp hiện đại.
