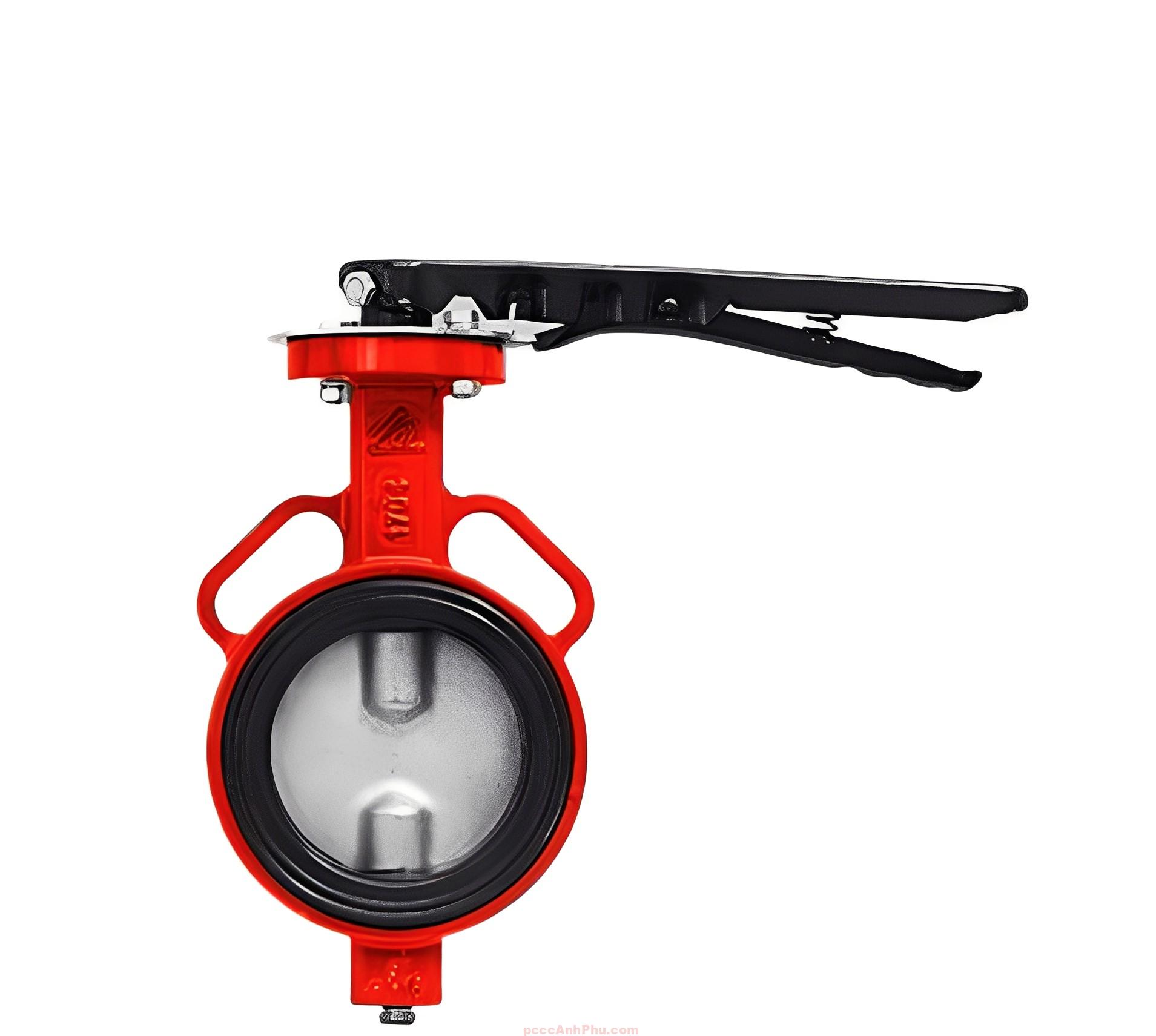

Giới thiệu Van bướm tay gạt ShinYi WBLS DN150
Van bướm tay gạt ShinYi WBLS DN150 là thiết bị đóng mở dòng chảy dạng wafer, được thiết kế cho các hệ thống đường ống kích thước lớn trong công trình cấp thoát nước, hệ thống PCCC, và nhà máy xử lý nước thải. Với cơ chế vận hành bằng tay gạt cơ khí, WBLS DN150 cho phép thao tác nhanh, dễ kiểm soát và đảm bảo độ kín tuyệt đối nhờ vòng đệm EPDM đàn hồi cao.
Thân van được chế tạo từ gang cầu GJS-500-7 có khả năng chịu áp suất PN10–PN16, chống nứt vỡ và biến dạng khi làm việc trong môi trường áp lực cao. Đĩa và trục van bằng inox 304 hoặc 316 giúp chống ăn mòn, hoạt động ổn định với nước sạch, nước muối loãng hoặc dung dịch trung tính. Tay gạt cơ học phủ sơn tĩnh điện có cơ cấu khóa cố định vị trí mở/đóng, đảm bảo an toàn trong quá trình vận hành.
ShinYi – thương hiệu van công nghiệp hàng đầu Việt Nam – đã thiết kế dòng WBLS DN150 đạt tiêu chuẩn BS 5155 / API 609, tương thích các tiêu chuẩn mặt bích quốc tế như BS4504, DIN2632 và JIS B2220. Sản phẩm được sử dụng rộng rãi trong các dự án cấp nước, hệ thống chữa cháy và hạ tầng kỹ thuật đô thị.
Xem đầy đủ các sản phẩm: butterfly valves
Cấu tạo tổng quan
Van bướm ShinYi WBLS DN150 gồm tám bộ phận chính, được thiết kế để đảm bảo độ bền, khả năng chịu áp lực và độ kín tuyệt đối trong quá trình vận hành. Cấu tạo tiêu chuẩn giúp việc lắp đặt, bảo trì và thay thế phụ tùng dễ dàng, phù hợp cho hệ thống đường ống có lưu lượng lớn.

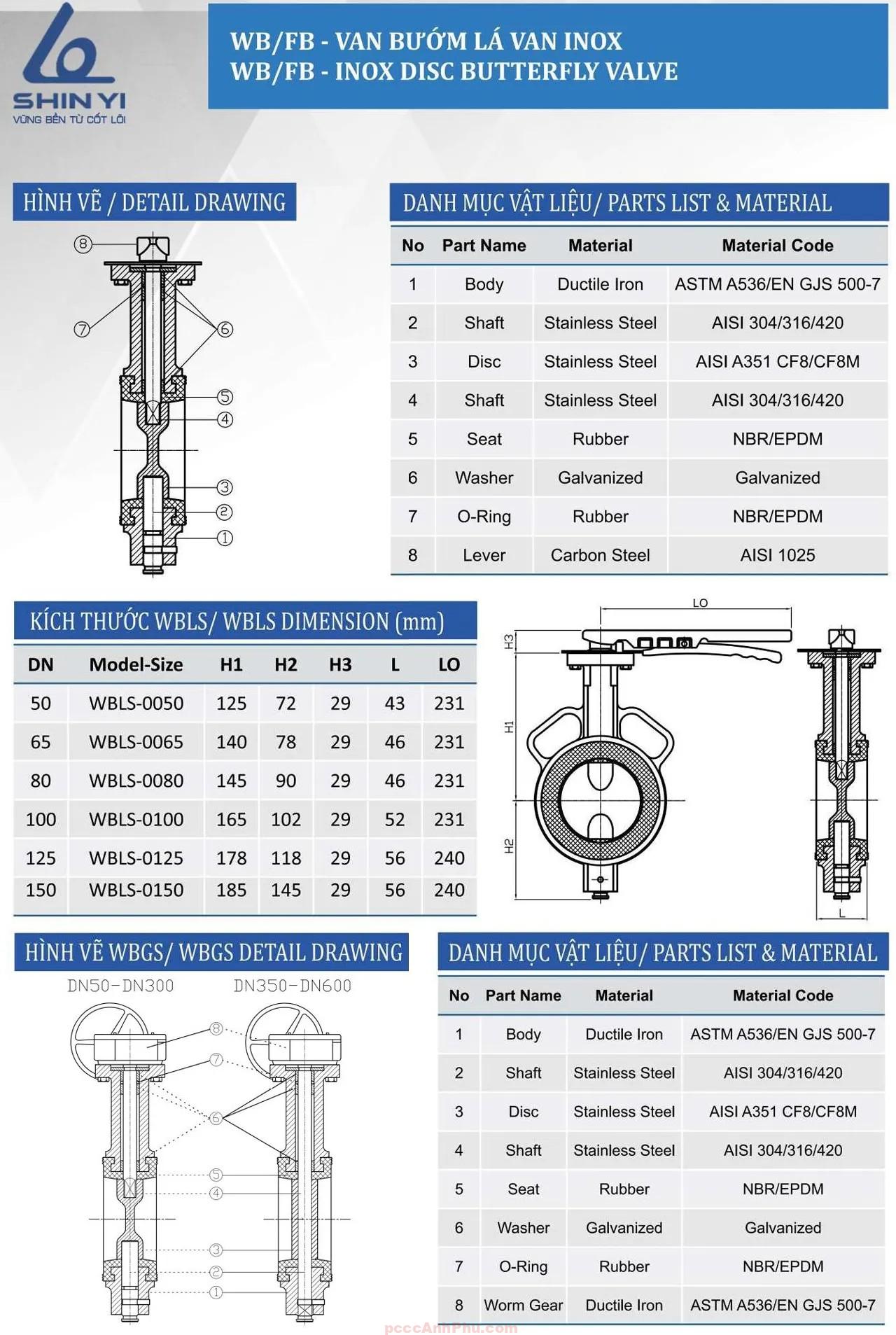

| STT | Thành phần | Vật liệu | Mã vật liệu |
|---|---|---|---|
| 1 | Thân van (Body) | Gang cầu | EN-GJS 500-7 |
| 2 | Trục (Shaft) | Inox | AISI 304 / 316 |
| 3 | Đĩa van (Disc) | Inox | AISI CF8 / CF8M |
| 4 | Seat (Vòng đệm) | Cao su EPDM / NBR | – |
| 5 | O-Ring | Cao su NBR | – |
| 6 | Tay gạt (Lever) | Thép carbon phủ sơn | – |
| 7 | Bu lông, ốc vít | Thép mạ kẽm | Galvanized |
| 8 | Lớp phủ sơn | Bột Epoxy | 250–300µm |
Lớp phủ epoxy màu xanh hoặc đỏ được sơn bằng công nghệ tĩnh điện, giúp chống oxy hóa, hạn chế bám cặn và tăng tuổi thọ van trong môi trường ẩm hoặc có hơi nước. ShinYi áp dụng quy trình kiểm tra lớp sơn theo tiêu chuẩn JIS K 5551:2002 để đảm bảo chất lượng đồng đều.
Nguyên lý hoạt động
Van bướm WBLS DN150 hoạt động theo cơ chế xoay đĩa 90° quanh trục chính để điều khiển dòng chảy. Khi tay gạt xoay song song với hướng lưu chất, van mở hoàn toàn, lưu lượng qua ống đạt tối đa. Khi xoay tay gạt vuông góc, đĩa van ép sát vòng đệm EPDM, đóng kín dòng chảy.
Thiết kế trục lệch tâm giúp giảm ma sát giữa đĩa và seat, làm tăng tuổi thọ cao su và giảm mô-men xoắn khi thao tác. Cấu tạo linh hoạt giúp van có thể vận hành ổn định trong dải áp PN10–PN16, nhiệt độ từ -10°C đến 80°C, phù hợp cho nước, khí nén và chất lỏng trung tính.
WBLS DN150 có thể lắp đặt ở bất kỳ hướng nào: ngang, dọc hoặc nghiêng. Nhờ kết cấu đối xứng, dòng chảy qua van ổn định, hạn chế tổn thất áp suất, đồng thời vận hành êm, không gây rung hoặc ồn trong hệ thống.
Ưu điểm nổi bật
1. Cấu trúc bền vững: Thân gang cầu chịu áp cao, đĩa và trục inox chống ăn mòn, đảm bảo tuổi thọ lâu dài trong môi trường khắc nghiệt.
2. Tay gạt cơ học dễ vận hành: Cho phép thao tác đóng mở nhanh 90°, có cơ cấu khóa an toàn, cố định vị trí mở/đóng khi cần thiết.
3. Độ kín tuyệt đối: Seat EPDM/NBR ôm sát đĩa inox, chống rò rỉ kể cả khi áp lực thay đổi đột ngột.
4. Lớp sơn epoxy chất lượng cao: Chống oxy hóa, bảo vệ bề mặt khỏi ăn mòn và kéo dài tuổi thọ sản phẩm.
5. Tương thích nhiều tiêu chuẩn mặt bích: Dễ dàng lắp đặt và thay thế cho các hệ thống BS4504, DIN2632, JIS B2220.
6. Chi phí bảo trì thấp: Kết cấu đơn giản, dễ tháo lắp và vệ sinh, giảm thời gian dừng hệ thống.
Ứng dụng
Van bướm ShinYi WBLS DN150 được ứng dụng rộng rãi trong các công trình kỹ thuật lớn và hệ thống công nghiệp cần kiểm soát dòng chảy hiệu quả. Một số ứng dụng tiêu biểu bao gồm:
– Hệ thống cấp nước và phân phối nước đô thị. – Hệ thống PCCC trong nhà máy, kho xưởng, khu công nghiệp. – Nhà máy xử lý nước sạch và nước thải. – Hệ thống tuần hoàn nước làm mát, đường ống dẫn nước công nghiệp. – Hệ thống thủy lợi, tưới tiêu và trạm bơm kỹ thuật.
WBLS DN150 là lựa chọn tin cậy cho các hệ thống cần độ bền cao, độ kín tuyệt đối và khả năng vận hành lâu dài với chi phí hợp lý.
Lắp đặt và vận hành
Bước 1: Trước khi lắp, kiểm tra kỹ mặt bích và đường ống, đảm bảo không có bụi, cặn hoặc vật cản ảnh hưởng đến seat cao su.
Bước 2: Đặt van vào giữa hai mặt bích, mở đĩa khoảng 10° để tránh kẹt khi siết bulông. Canh chỉnh trục van thẳng với tâm đường ống.
Bước 3: Siết đều bulông theo hình sao từ tâm ra ngoài để phân bổ lực cân bằng, tránh cong thân và tăng độ kín khít tại vị trí kết nối.
Bước 4: Sau khi lắp xong, thử áp lực bằng nước hoặc khí nén ở mức PN16 để kiểm tra độ kín. Nếu có rò rỉ nhỏ, điều chỉnh lại lực siết tại khu vực tương ứng.
Bước 5: Khi vận hành, xoay tay gạt theo hướng chỉ thị để đóng hoặc mở. Tay gạt có chốt khóa cố định vị trí, tránh thao tác nhầm trong quá trình sử dụng.
Bước 6: Định kỳ kiểm tra seat cao su, trục inox và các bu lông liên kết. Thay thế kịp thời khi phát hiện dấu hiệu mòn hoặc cứng để đảm bảo hiệu suất vận hành.
Van bướm tay gạt ShinYi WBLS DN150 là giải pháp tin cậy cho hệ thống cấp nước, PCCC và công nghiệp. Sản phẩm mang lại hiệu suất ổn định, độ kín tuyệt đối và tuổi thọ vượt trội, đáp ứng các yêu cầu kỹ thuật khắt khe trong mọi điều kiện làm việc.
