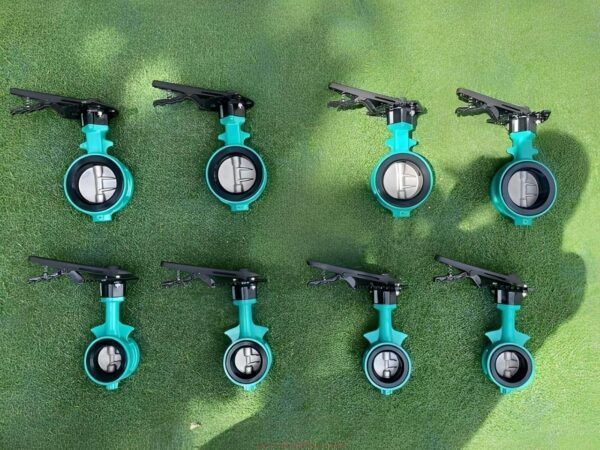

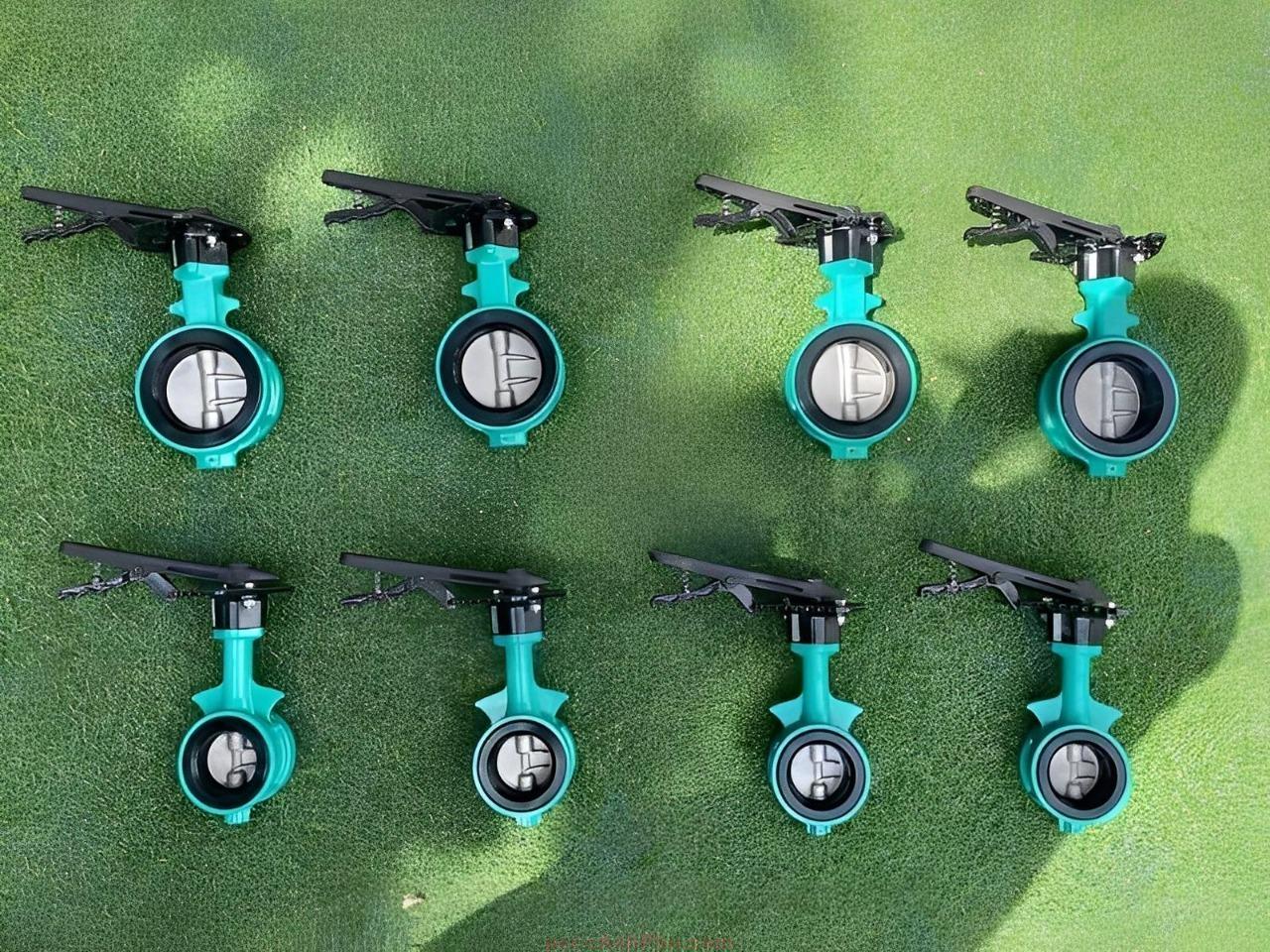

Van bướm tay gạt Tomoe 700Z-1J DN40

Giới thiệu

Van bướm Tomoe 700Z-1J DN40 là sản phẩm chính hãng Nhật Bản, do Tomoe Valve Co., Ltd sản xuất theo tiêu chuẩn JIS B 2032. Dòng van này thuộc nhóm wafer concentric, sử dụng tay gạt cơ học có khóa định vị nhiều nấc, cho phép đóng mở nhanh trong một góc quay 90°. Với đường kính danh nghĩa DN40 (1-1/2 inch), van phù hợp cho các hệ thống cấp nước, phòng cháy chữa cháy, HVAC và các dây chuyền công nghiệp yêu cầu vận hành ổn định và độ kín cao.

Thân van được đúc bằng hợp kim nhôm ADC12 có khối lượng nhẹ nhưng độ bền cơ học lớn, bề mặt phủ epoxy chống ăn mòn. Đĩa van làm từ inox SCS13A (CF8) giúp duy trì lưu lượng cao và chống gỉ sét trong môi trường ẩm. Gioăng làm kín EPDM nguyên khối chịu nhiệt đến 120°C, đảm bảo không rò rỉ khi đóng hoàn toàn. Trục SUS420J2 được gia công và xử lý nhiệt đạt độ cứng cao, vận hành êm và chống mài mòn tốt. Cấu trúc đồng tâm của Tomoe giúp giảm lực xoay, tăng tuổi thọ và độ ổn định cho toàn bộ cơ cấu.

Van bướm Tomoe 700Z-1J DN40 tương thích với các mặt bích chuẩn JIS 10K, ASME 150LB và DIN PN10-16. Đây là lựa chọn lý tưởng trong các hệ thống yêu cầu độ chính xác và độ tin cậy cao. Sản phẩm được nhập khẩu nguyên chiếc từ Nhật Bản, có đầy đủ chứng nhận CO-CQ và bảo hành chính hãng, mang lại giải pháp lâu dài và tiết kiệm cho người sử dụng.

Xem đầy đủ các sản phẩm: van bướm công nghiệp

Cấu tạo

Tomoe 700Z-1J DN40 có cấu trúc đồng tâm (concentric) với đĩa và trục nằm trên cùng đường tâm thân van, đảm bảo lực ép của gioăng phân bố đều quanh chu vi làm kín. Thiết kế wafer giúp kẹp giữa hai mặt bích mà không cần đệm trung gian, tiết kiệm không gian và thời gian lắp đặt. Bảng dưới trình bày vật liệu và đặc tính chi tiết từng thành phần:

Kích thước cơ bản: L=35 mm, D=80 mm, K=49 mm, H1=47 mm, H2=144 mm, W=160 mm, trọng lượng khoảng 0.8 kg.

Nguyên lý hoạt động

Van bướm Tomoe 700Z-1J hoạt động theo cơ chế xoay đĩa 1/4 vòng (90°) quanh trục cố định. Khi tay gạt quay, đĩa van thay đổi vị trí so với hướng dòng chảy. Ở trạng thái đóng, đĩa vuông góc với hướng dòng, gioăng EPDM ép chặt bề mặt inox tạo kín hoàn toàn. Khi mở dần, góc xoay đĩa cho phép dòng lưu chất chảy qua, điều tiết lưu lượng theo độ mở, giúp giảm tổn thất áp và tránh hiện tượng nước va.

Mô phỏng hoạt động (ASCII):

       ┌───────────┐
       │   Tay gạt │
       └────┬──────┘
            │
        ┌───▼───┐
  Dòng →│   ●   │→ Dòng
        │ (Đĩa) │
        └───▲───┘
            │
        Gioăng EPDM

Nhờ thiết kế đồng tâm, lực ma sát giữa đĩa và gioăng giảm thiểu đáng kể, giúp tay gạt xoay nhẹ hơn và kéo dài tuổi thọ. Chốt khóa trên tay gạt giữ cố định vị trí mở, tránh trượt khi có rung động đường ống.

Ưu điểm

Nhỏ gọn và linh hoạt: Thân nhôm ADC12 giúp van nhẹ, dễ lắp đặt ở không gian hạn chế. Kiểu wafer cho phép kẹp trực tiếp giữa hai mặt bích mà không cần cấu kiện phụ.

Kín nước tuyệt đối: Gioăng EPDM đúc liền khối ôm sát đĩa inox, đảm bảo độ kín cấp A ngay cả khi áp lực đạt 1.0 MPa. Cấu trúc đồng tâm giúp ép đều, tránh rò rỉ mép.

Bền và chống ăn mòn: Thân nhôm phủ epoxy và đĩa inox CF8 chịu được môi trường ẩm, hơi nóng, hóa chất loãng, giúp van vận hành bền bỉ lâu năm.

Vận hành nhẹ, dễ điều chỉnh: Tay gạt có chốt định vị nhiều nấc, thao tác nhanh và chính xác. Khi cần tự động hóa, có thể thay bằng hộp số hoặc motor chuẩn ISO 5211.

Ứng dụng

Van bướm Tomoe 700Z-1J DN40 được sử dụng phổ biến trong hệ thống cấp nước sạch, nơi cần kiểm soát dòng chảy ở các tuyến ống nhỏ hoặc đầu nhánh điều áp. Nhờ thiết kế wafer mỏng và trọng lượng nhẹ, van phù hợp cho lắp đặt trên trần, đường ống treo hoặc các vị trí khó tiếp cận trong tòa nhà cao tầng. Cơ cấu tay gạt giúp đóng mở nhanh, giảm thời gian thao tác khi bảo trì hệ thống hoặc thay đổi lưu lượng.

Trong hệ thống phòng cháy chữa cháy, Tomoe 700Z-1J đóng vai trò van cô lập, giúp chia vùng cấp nước hoặc tách nhánh ống khỏi nguồn chính khi bảo dưỡng. Chất liệu thân nhôm và đĩa inox chống gỉ, đảm bảo hoạt động tin cậy trong môi trường ẩm ướt và nhiệt độ thay đổi. Tay gạt có chốt khóa cố định giúp giữ nguyên trạng thái vận hành, tránh mở ngoài ý muốn khi có rung động.

Đối với hệ thống HVAC, van được lắp tại các cụm trao đổi nhiệt hoặc đường hồi nước lạnh để cân bằng áp lực và điều tiết lưu lượng. Kết cấu đồng tâm giảm tổn thất áp suất, giúp tiết kiệm năng lượng và duy trì lưu lượng ổn định. Vật liệu EPDM và CF8 chịu được cả nước lạnh, nước nóng hoặc dung dịch glycol, đảm bảo không rò rỉ dù vận hành liên tục trong thời gian dài.

Trong lĩnh vực xử lý nước thải, van Tomoe 700Z-1J DN40 thích hợp cho đường ống tuần hoàn chứa dung dịch trung tính hoặc hóa chất loãng. Trục SUS420J2 có độ cứng cao kết hợp gioăng EPDM đàn hồi giúp duy trì độ kín trong môi trường có tính ăn mòn nhẹ. Ngoài ra, van cũng được dùng trong hệ thống khí nén, dây chuyền thực phẩm và công nghiệp nhẹ, nơi yêu cầu đóng mở nhanh, gọn và ổn định.

Lắp đặt & vận hành

Bước 1: Kiểm tra đường ống và mặt bích trước khi lắp. Bề mặt cần sạch, phẳng và không dính dầu mỡ để gioăng ép kín đều.

Bước 2: Đặt van giữa hai mặt bích, căn chỉnh đồng tâm, siết bulong đều tay theo thứ tự chéo để tránh lệch thân. Không siết quá mạnh vì có thể làm biến dạng thân nhôm.

Bước 3: Sau khi lắp xong, xoay tay gạt kiểm tra hành trình mở đóng. Đảm bảo đĩa quay trơn tru và không va vào thành ống. Thử áp lực để xác nhận độ kín.

Bước 4: Khi vận hành, giữ tay gạt trong vị trí khóa để tránh tự xoay. Đối với hệ thống có rung động, nên gắn thêm chốt cố định hoặc chuyển sang hộp số tay quay.

Bước 5: Định kỳ 6–12 tháng kiểm tra gioăng EPDM và trục. Bôi trơn bằng mỡ silicone và thay gioăng nếu có dấu hiệu lão hóa. Không sử dụng dầu khoáng vì có thể làm hỏng cao su.

Nhờ độ chính xác trong gia công và vật liệu đạt chuẩn Nhật Bản, van bướm Tomoe 700Z-1J DN40 mang lại hiệu quả vận hành lâu dài, độ kín ổn định và độ bền vượt trội trong nhiều môi trường khắc nghiệt. Đây là lựa chọn đáng tin cậy cho mọi hệ thống cấp nước và PCCC hiện đại.
