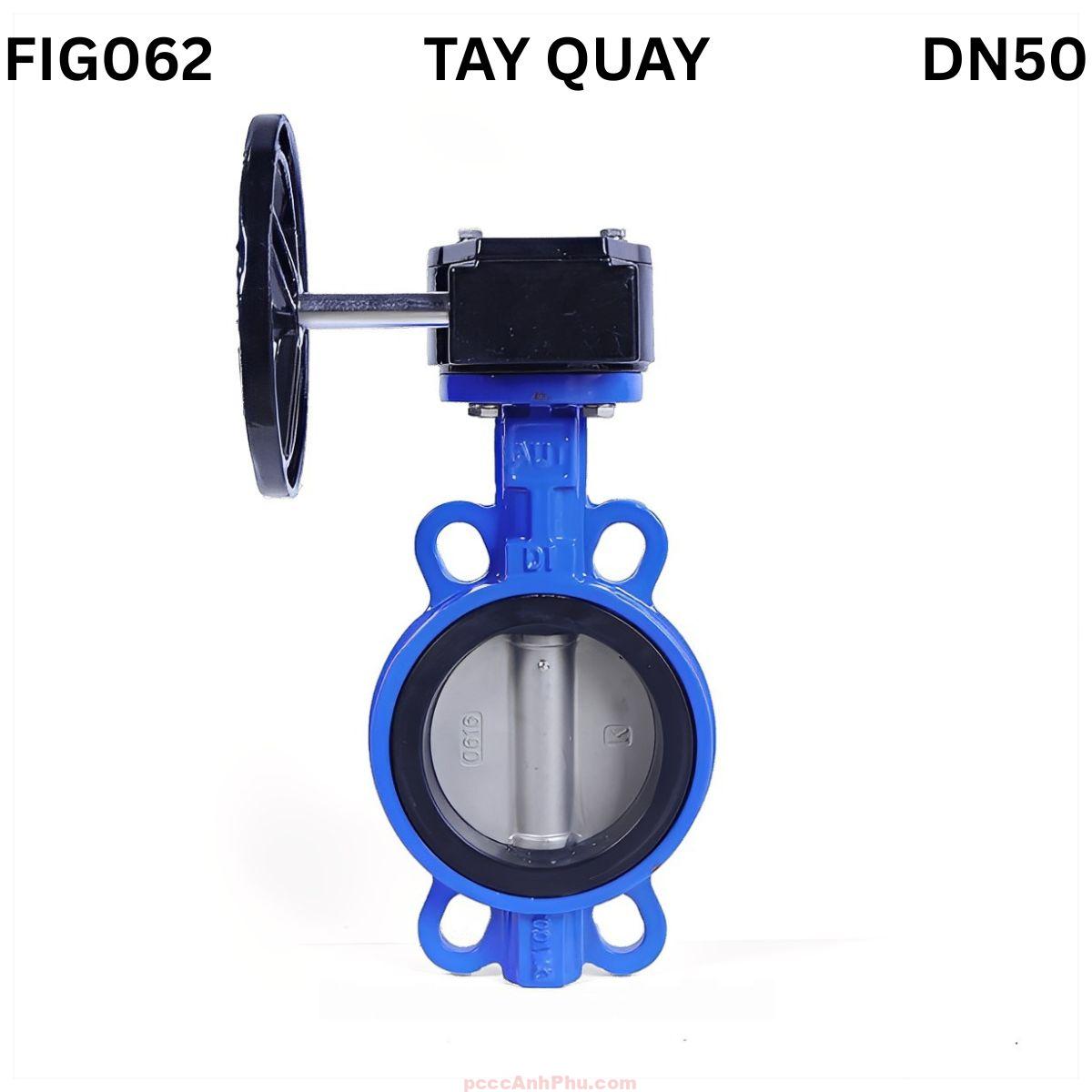

Van bướm AUTA FIG062 DN50 Malaysia
Van bướm AUTA FIG062 DN50 là dòng van wafer tay quay (gear operated butterfly valve) được sản xuất tại Malaysia, tuân thủ tiêu chuẩn BS5155 và ISO 5211. Với cơ cấu vận hành bằng hộp số bánh răng thay cho tay gạt, FIG062 DN50 cho phép điều khiển nhẹ nhàng, chính xác và an toàn hơn, đặc biệt trong hệ thống có áp lực cao hoặc cần thao tác chậm để tránh sốc áp. Đây là dòng van chuyên dụng trong hệ thống cấp nước, HVAC, xử lý nước thải, thực phẩm, hóa chất và phòng cháy chữa cháy.
Thân van làm bằng gang cầu GGG50 bền chắc, phủ sơn epoxy dày 250 micron chống ăn mòn. Đĩa van inox SS304 sáng bóng, chịu áp cao, chống gỉ sét và mài mòn tốt. Gioăng EPDM mềm, đàn hồi cao, đảm bảo kín nước tuyệt đối. Tay quay được nối với hộp số bánh răng bằng thép cơ khí, giúp truyền lực đều và giảm mô-men xoắn khi thao tác. Nhờ đó, người vận hành có thể đóng mở nhẹ nhàng ngay cả khi van chịu áp lực cao. Van bướm AUTA FIG062 DN50 Malaysia là lựa chọn tối ưu cho các hệ thống yêu cầu độ chính xác, độ kín và độ bền vượt trội.
Xem đầy đủ các sản phẩm: van cánh bướm
Cấu tạo tổng quan
Van bướm AUTA FIG062 DN50 có cấu trúc đồng tâm, bao gồm thân gang cầu, trục inox, đĩa inox, vòng làm kín EPDM, bạc lót PTFE và hộp số tay quay bằng thép. Cấu trúc wafer giúp van được kẹp giữa hai mặt bích tiêu chuẩn JIS, BS hoặc DIN mà không cần bulông xuyên suốt. So với FIG061, model FIG062 có thêm hộp giảm tốc, giúp thao tác nhẹ và điều chỉnh chính xác hơn. Dưới đây là bảng cấu tạo chi tiết và vật liệu của từng bộ phận:
| STT | Bộ phận | Vật liệu | Chức năng |
|---|---|---|---|
| 1 | Thân van | Gang cầu GGG50 | Chịu áp lực, bảo vệ các chi tiết bên trong |
| 2 | Trục van | Inox SS410 | Truyền lực xoay từ hộp số đến đĩa |
| 3 | Đĩa van | Inox SS304 | Điều tiết hoặc ngăn dòng chảy |
| 4 | Vòng làm kín | EPDM | Tạo kín tuyệt đối, chịu áp và nhiệt |
| 5 | Bạc lót | PTFE | Giảm ma sát, giúp trục xoay nhẹ |
| 6 | Chốt định vị | SS304 | Giữ đĩa và trục cố định |
| 7 | O-Ring | EPDM | Ngăn rò tại vị trí xuyên trục |
| 8 | Hộp số tay quay | Gang đúc / thép | Khuếch đại mô-men xoắn, điều khiển nhẹ nhàng |
| 9 | Tay quay vô-lăng | Thép bọc sơn tĩnh điện | Điều khiển đóng mở qua hộp số |
Nguyên lý hoạt động
Van bướm AUTA FIG062 DN50 hoạt động dựa trên cơ chế truyền động bánh răng. Khi người vận hành xoay vô-lăng, lực được truyền qua hệ thống bánh răng trong hộp số, làm trục inox quay và kéo theo đĩa van xoay trong thân. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn, lưu lượng đạt tối đa; khi đĩa vuông góc, van đóng kín, ngăn dòng chảy tuyệt đối. Hệ thống bánh răng giúp thao tác chính xác, không cần dùng lực lớn, phù hợp với van kích thước lớn hoặc áp lực cao.
┌──────────────────────────────┐ │ Ống dẫn │ │ │ │ (1) Mở hoàn toàn → │ │ │ │ │ │ │ └──────────────────────────────┘ │ │ │ (2) Đóng hoàn toàn │ │ |← chắn dòng →| │ │ │ └──────────────────────────────┘
Nhờ cơ cấu bánh răng, chuyển động của tay quay được giảm tốc, giúp kiểm soát góc mở chính xác, tránh va đập dòng nước mạnh gây sốc áp. Khi van đóng, đĩa ép đều lên vòng EPDM, tạo độ kín tuyệt đối. Khi mở, dòng chảy phân bố đều qua hai bên đĩa, hạn chế xoáy và rung. Bộ hộp số được bôi trơn sẵn bằng mỡ chịu nhiệt, giúp van hoạt động trơn tru, bền bỉ, ít bảo trì.
Ưu điểm nổi bật
Van bướm AUTA FIG062 DN50 nổi bật với cơ cấu tay quay bánh răng giúp vận hành nhẹ nhàng, an toàn và chính xác. So với dòng tay gạt, FIG062 phù hợp hơn với các hệ thống có áp lực cao hoặc van kích thước lớn. Thân gang cầu chắc chắn, chịu lực tốt. Đĩa inox SS304 chống ăn mòn, chịu nhiệt và áp cao. Gioăng EPDM kín tuyệt đối, bền trong môi trường nước và hóa chất nhẹ. Bạc lót PTFE giảm ma sát, tăng tuổi thọ trục.
Hộp số tay quay được thiết kế kín, chống bụi và chống ẩm, có thể hoạt động ổn định trong môi trường công nghiệp khắc nghiệt. Vô-lăng tay quay xoay nhẹ, an toàn khi thao tác trong hệ thống có áp lực cao. Van có khả năng đóng mở chậm, giúp bảo vệ thiết bị và đường ống khỏi sốc áp. Lớp sơn epoxy bảo vệ thân van khỏi rỉ sét và tác động môi trường. Cấu trúc wafer nhỏ gọn, lắp đặt dễ dàng và tiết kiệm không gian.
Van đạt tiêu chuẩn EN 12266 về độ kín và độ bền cơ học, vận hành êm, không gây ồn. So với các dòng van bướm cơ khí khác, FIG062 DN50 có tuổi thọ cao, bảo trì đơn giản, chi phí vận hành thấp và tính ổn định lâu dài.
Ứng dụng thực tế
Van bướm AUTA FIG062 DN50 được sử dụng rộng rãi trong các hệ thống công nghiệp yêu cầu điều khiển chính xác và an toàn cao. Van phù hợp cho hệ thống cấp nước, HVAC, xử lý nước thải, thực phẩm, hóa chất, dầu khí và PCCC. Nhờ kích thước DN50, van thường được lắp ở các nhánh nhỏ hoặc đường ống phụ cần điều tiết lưu lượng tinh.
Trong hệ thống HVAC, FIG062 DN50 giúp điều chỉnh lưu lượng nước lạnh hoặc nóng, đảm bảo cân bằng áp suất. Trong hệ thống PCCC, van được sử dụng ở các nhánh phụ để ngắt nhanh hoặc điều tiết nước cứu hỏa. Trong công nghiệp thực phẩm, vật liệu inox và EPDM đảm bảo vệ sinh, không gây ô nhiễm. Trong nhà máy hóa chất, van hoạt động ổn định nhờ khả năng chịu ăn mòn và áp lực cao. Cơ cấu tay quay bánh răng cho phép điều khiển mượt, an toàn, phù hợp với hệ thống cần thao tác chính xác.
Hướng dẫn lắp đặt và vận hành
Bước 1: Làm sạch hai mặt bích và khu vực lắp đặt, loại bỏ bụi, dầu và gỉ. Đặt van vào giữa hai mặt bích, căn chỉnh trục van thẳng hàng với tâm đường ống.
Bước 2: Siết bulông đều theo hình chéo để lực phân bố đồng đều quanh vòng EPDM. Không siết quá chặt để tránh bó đĩa hoặc cong thân van.
Bước 3: Xoay vô-lăng theo chiều kim đồng hồ để đóng van, ngược chiều để mở. Kiểm tra xem đĩa xoay nhẹ, không va chạm vào mặt bích và hộp số vận hành trơn tru.
Bước 4: Khi vận hành, xoay tay quay chậm rãi để tránh sốc áp. Không xoay ngược chiều khi van đã đến điểm giới hạn. Quan sát cửa chỉ thị trên hộp số để biết trạng thái mở/đóng.
Bước 5: Kiểm tra định kỳ 6 tháng/lần. Làm sạch thân van, bôi trơn hộp số bằng mỡ chịu nhiệt, kiểm tra vòng EPDM và sơn epoxy. Khi phát hiện rò rỉ, thay vòng đệm và siết lại bulông đúng lực. Bảo dưỡng đúng quy trình giúp duy trì độ kín, tuổi thọ và hiệu năng cao.
Với thiết kế thông minh, cơ cấu bánh răng chính xác và vật liệu bền bỉ, van bướm AUTA FIG062 DN50 Malaysia mang lại khả năng vận hành ổn định, độ kín tuyệt đối và tuổi thọ vượt trội, đáp ứng hoàn hảo mọi yêu cầu của hệ thống công nghiệp hiện đại.
