Van bướm tay quay AUT FIG062 DN600

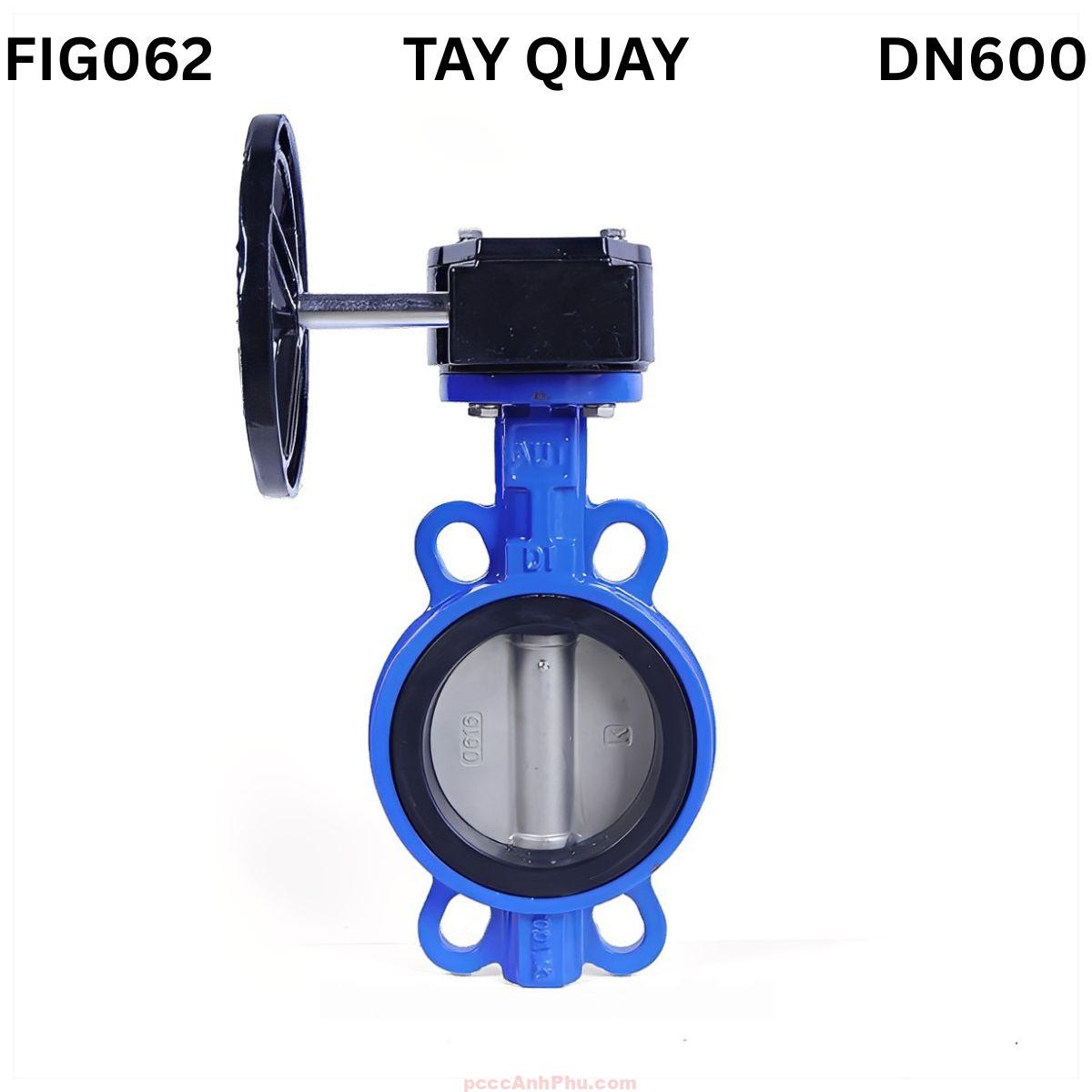

Van bướm AUTA FIG062 DN600 Malaysia

Van bướm AUTA FIG062 DN600 là dòng van wafer tay quay cỡ lớn nhất trong series FIG062 do AUTA Malaysia sản xuất, được thiết kế để vận hành trong các hệ thống công nghiệp có đường ống cực lớn và áp suất cao. Với kích thước DN600, van có khả năng điều tiết lưu lượng lớn, chịu áp cao, vận hành ổn định và độ kín tuyệt đối. Cơ cấu truyền động bánh răng (gear operated) giúp người vận hành dễ dàng đóng mở nhẹ nhàng, an toàn và chính xác, ngay cả trong điều kiện tải trọng lớn. Van được sản xuất theo tiêu chuẩn BS5155, EN 12266 và ISO 5211, đảm bảo chất lượng, độ kín và độ bền vượt trội.

Thân van làm bằng gang cầu GGG50 có độ bền cơ học cao, phủ lớp sơn epoxy dày 250 micron giúp chống ăn mòn và oxy hóa. Đĩa van làm bằng inox SS304 sáng bóng, chịu mài mòn và oxy hóa tốt, phù hợp cho môi trường nước, khí nén hoặc hóa chất nhẹ. Gioăng làm kín EPDM đàn hồi cao, kín nước tuyệt đối, hoạt động ổn định ở dải nhiệt từ -10°C đến 120°C. Bộ tay quay vô-lăng kết hợp hộp số bánh răng gang đúc cho phép khuếch đại mô-men xoắn, giúp vận hành nhẹ, chính xác và an toàn. Van bướm AUTA FIG062 DN600 Malaysia là lựa chọn hoàn hảo cho hệ thống công nghiệp nặng, nơi yêu cầu độ bền và an toàn cao nhất.

Xem đầy đủ các sản phẩm: van bướm

Cấu tạo tổng quan

Van bướm AUTA FIG062 DN600 được cấu tạo đồng tâm với các bộ phận chính gồm: thân van gang cầu, trục inox, đĩa inox, vòng làm kín EPDM, bạc lót PTFE và hộp số tay quay bằng gang đúc. Thiết kế wafer hoặc mặt bích kép cho phép van được kẹp giữa hai đầu mặt bích tiêu chuẩn JIS, BS hoặc DIN. Cơ cấu hộp số bánh răng giảm tốc được lắp cố định trên thân van, giúp truyền lực êm, nhẹ, chính xác. Cấu trúc cơ khí lớn nhưng tinh xảo, đảm bảo vận hành ổn định lâu dài trong môi trường có áp suất cao và lưu lượng cực lớn.

STT	Bộ phận	Vật liệu	Chức năng
1	Thân van	Gang cầu GGG50	Chịu lực chính, bảo vệ toàn bộ cấu trúc
2	Trục van	Inox SS410	Truyền mô-men từ hộp số đến đĩa
3	Đĩa van	Inox SS304	Điều tiết hoặc chặn dòng chảy
4	Vòng làm kín	EPDM	Kín nước tuyệt đối khi van đóng
5	Bạc lót	PTFE	Giảm ma sát, giúp trục quay nhẹ
6	O-Ring	EPDM	Ngăn rò tại trục xuyên thân
7	Hộp số tay quay	Gang đúc / thép	Giảm tốc độ, khuếch đại mô-men xoắn
8	Vô-lăng điều khiển	Thép sơn tĩnh điện	Điều khiển đóng mở nhẹ và chính xác
9	Chốt định vị	SS304	Cố định trục và đĩa, đảm bảo độ ổn định

Nguyên lý hoạt động

Van bướm AUTA FIG062 DN600 hoạt động dựa trên cơ chế truyền động bánh răng trong hộp số. Khi người vận hành xoay vô-lăng, lực được truyền qua hệ thống bánh răng giảm tốc, làm trục inox quay, kéo theo đĩa van xoay bên trong thân. Khi đĩa song song với hướng dòng chảy, van mở hoàn toàn, lưu lượng đạt tối đa. Khi đĩa vuông góc, van đóng kín, ngăn dòng chảy tuyệt đối. Cơ cấu hộp số khuếch đại mô-men xoắn giúp người vận hành điều khiển nhẹ nhàng, an toàn, đồng thời giảm chấn động thủy lực trong đường ống.

   ┌──────────────────────────────┐
   │           Ống dẫn            │
   │                              │
   │  (1) Mở hoàn toàn →          │
   │                             │
   │                             │
   │                             │
   └──────────────────────────────┘
   │                              │
   │  (2) Đóng hoàn toàn          │
   │       |← chắn dòng →|        │
   │                              │
   └──────────────────────────────┘

Nhờ hộp số bánh răng, người vận hành có thể thao tác nhẹ nhàng dù van có kích thước lớn và áp lực cao. Khi van đóng, đĩa ép đều lên vòng EPDM tạo kín tuyệt đối. Khi mở, dòng chảy phân bố cân bằng qua hai bên đĩa, giảm tổn thất áp lực. Hộp số được bôi trơn kín bằng mỡ chịu nhiệt, vận hành êm và ổn định trong thời gian dài. Cấu trúc đồng tâm và bạc lót PTFE giúp giảm ma sát, tăng tuổi thọ và duy trì độ kín lâu dài trong mọi điều kiện vận hành.

Ưu điểm nổi bật

Van bướm AUTA FIG062 DN600 nổi bật với khả năng vận hành ổn định, độ kín tuyệt đối và tuổi thọ vượt trội. Cơ cấu tay quay hộp số giúp đóng mở nhẹ, an toàn và chính xác. Thân gang cầu GGG50 chịu lực cao, bền với thời gian. Đĩa inox SS304 chống ăn mòn, chịu mài mòn tốt. Gioăng EPDM kín tuyệt đối, bền dẻo, chịu được môi trường khắc nghiệt. Hộp số bánh răng gang đúc bền chắc, bôi trơn kín, không cần bảo trì định kỳ. Lớp phủ epoxy 250 micron bảo vệ thân van khỏi oxy hóa, ăn mòn, tăng độ bền lâu dài.

Van đạt tiêu chuẩn EN 12266 về độ kín và độ bền cơ học, vận hành êm, không gây tiếng ồn. Thiết kế wafer gọn, dễ lắp đặt và bảo trì. So với dòng tay gạt, FIG062 DN600 giúp người vận hành kiểm soát lưu lượng dễ dàng hơn, thao tác nhẹ, phù hợp cho hệ thống áp lực cao và công nghiệp nặng. Van vận hành ổn định trong nhiều năm, giảm chi phí bảo dưỡng và đảm bảo độ tin cậy tuyệt đối cho hệ thống.

Ứng dụng thực tế

Van bướm AUTA FIG062 DN600 được ứng dụng trong các hệ thống cấp nước đô thị, nhà máy điện, trạm bơm, HVAC, hóa chất, thực phẩm và phòng cháy chữa cháy. Với kích thước DN600, van phù hợp cho tuyến ống chính hoặc nhánh điều tiết trung tâm trong hệ thống áp cao. Trong HVAC, FIG062 DN600 giúp điều tiết lưu lượng nước lạnh trong các tòa nhà hoặc nhà máy. Trong hệ thống PCCC, van đảm bảo đóng ngắt nhanh, chính xác, an toàn khi cần cách ly nhánh chính. Trong ngành thực phẩm, vật liệu inox và EPDM đảm bảo vệ sinh, không nhiễm tạp chất. Trong ngành hóa chất, van hoạt động ổn định, chống ăn mòn tốt trong môi trường dung dịch loãng hoặc khí nén áp lực cao.

Hướng dẫn lắp đặt và vận hành

Bước 1: Làm sạch hai mặt bích, loại bỏ bụi và dầu. Đặt van vào giữa hai mặt bích, căn chỉnh trục song song với tâm đường ống, đảm bảo hướng mở đĩa đúng chiều dòng chảy.

Bước 2: Siết bulông đều theo hình chéo để lực phân bố đồng đều quanh vòng EPDM. Không siết quá chặt để tránh bó đĩa hoặc cong thân van.

Bước 3: Xoay vô-lăng để kiểm tra hoạt động đĩa, đảm bảo đĩa không chạm mặt bích và hộp số hoạt động trơn tru.

Bước 4: Khi vận hành, xoay tay quay từ từ, tránh sốc áp. Theo dõi chỉ thị mở/đóng trên nắp hộp số để đảm bảo trạng thái chính xác. Không ép lực khi van đạt điểm đóng hoàn toàn.

Bước 5: Kiểm tra định kỳ 6 tháng/lần. Làm sạch thân van, kiểm tra vòng EPDM và tra mỡ bôi trơn hộp số. Khi phát hiện rò rỉ, thay vòng đệm và sơn lại lớp epoxy. Bảo trì định kỳ giúp FIG062 DN600 vận hành bền, kín và an toàn lâu dài.

Với thiết kế cơ khí chính xác, vật liệu cao cấp và cơ cấu truyền động bền bỉ, van bướm AUTA FIG062 DN600 Malaysia là lựa chọn hàng đầu cho hệ thống kỹ thuật lớn, mang lại sự an toàn, hiệu suất và độ tin cậy tuyệt đối trong mọi môi trường vận hành.
