Giới thiệu sản phẩm

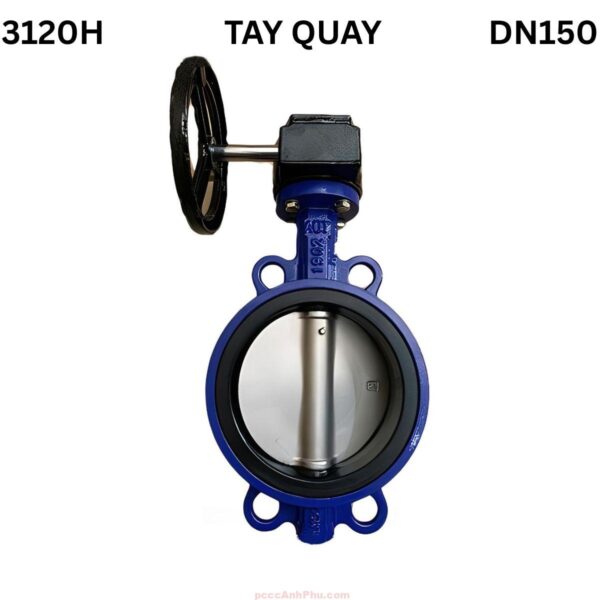

Van bướm AUTA 3120H DN150 là dòng van wafer tay quay hộp số công nghiệp cao cấp, được sản xuất bởi thương hiệu AUTA Malaysia. Với kích thước danh nghĩa DN150 (6 inch), sản phẩm được ứng dụng phổ biến trong hệ thống cấp thoát nước, nhà máy năng lượng, khu công nghiệp và mạng PCCC. Van có khả năng đóng mở nhẹ, điều tiết linh hoạt, độ kín cao và độ bền cơ học vượt trội trong điều kiện làm việc áp lực lớn.
Thân van được chế tạo bằng gang cầu GGG50, phủ lớp epoxy 250 micron giúp chống ăn mòn, chống rỉ sét và bảo vệ bề mặt kim loại trước môi trường ẩm hoặc hóa chất nhẹ. Đĩa inox CF8 sáng bóng, bề mặt mịn, giúp giảm ma sát và tổn thất áp lực khi lưu chất đi qua. Gioăng EPDM đàn hồi cao, đảm bảo kín tuyệt đối khi van đóng, chịu được nhiệt độ 0 – 80°C. Trục SS410 bền vững, truyền mô-men xoắn ổn định từ hộp số wormgear đến đĩa van, cho phép vận hành nhẹ và chính xác.
Điểm nổi bật của AUTA 3120H DN150 là cơ cấu tay quay hộp số giúp người vận hành điều khiển nhẹ, an toàn và chính xác, đặc biệt trong môi trường có áp cao. Hộp số có khóa vị trí, ngăn phản lực từ dòng chảy. Van đạt tiêu chuẩn ISO 5211, BS 5155, tương thích với các mặt bích tiêu chuẩn JIS, DIN và BS, giúp lắp đặt nhanh, gọn và đồng bộ trong các hệ thống công nghiệp hiện đại.
Nhờ thiết kế bền chắc, vật liệu cao cấp và cơ cấu truyền động chính xác, AUTA 3120H DN150 là giải pháp tối ưu cho hệ thống công nghiệp và dân dụng yêu cầu độ tin cậy cao, vận hành ổn định và tuổi thọ dài lâu.
Xem đầy đủ các sản phẩm: valve bướm.
Cấu tạo tổng quan
Van bướm AUTA 3120H DN150 có cấu trúc gồm ba nhóm chính: thân van, nhóm kín và nhóm truyền động. Tất cả chi tiết được gia công chính xác, đồng tâm, đảm bảo khả năng kín, độ bền và tuổi thọ cao khi vận hành trong môi trường áp lực mạnh.
| Nhóm | Chi tiết | Vật liệu | Đặc tính kỹ thuật |
|---|---|---|---|
| Thân van | Vỏ (Body) | Gang cầu GGG50 | Chịu áp PN16, phủ epoxy 250 micron chống rỉ, tăng tuổi thọ, chống va đập. |
| Đĩa (Disc) | Inox CF8 | Bề mặt mịn, lưu lượng lớn, chống oxy hóa, giảm tổn thất áp lực dòng chảy. | |
| Nhóm kín | Gioăng (Seat) | EPDM | Kín tuyệt đối, đàn hồi cao, chịu áp và nhiệt, không biến dạng theo thời gian. |
| Vòng đệm (O-Ring) | EPDM | Bảo vệ trục, giảm rò rỉ, đảm bảo độ kín của cụm truyền động. | |
| Truyền động | Trục (Shaft) | Inox SS410 | Truyền mô-men xoắn ổn định, chịu lực xoay lớn, vận hành bền vững. |
| Ống lót – Chốt (Bushing & Pin) | PTFE, SS304 | Giảm ma sát, giúp đĩa xoay nhẹ, tăng độ êm và tuổi thọ vận hành. | |
| Hộp số tay quay (Wormgear) | Hợp kim tổng hợp | Tỉ số truyền cao, thao tác nhẹ, có khóa vị trí an toàn khi vận hành. |
Thiết kế đồng tâm giữa trục và đĩa giúp lực phân bổ đều, giảm mài mòn và tăng tuổi thọ. Cấu trúc vật liệu chịu áp lực cao, chống ăn mòn và thích hợp với nhiều môi trường công nghiệp khắc nghiệt. Hộp số có cơ cấu giảm tốc chính xác, đảm bảo thao tác nhẹ và độ ổn định trong quá trình điều tiết dòng chảy.
Nguyên lý hoạt động
Van bướm AUTA 3120H DN150 hoạt động dựa trên nguyên lý truyền động bánh vít – trục vít. Khi người vận hành xoay tay quay, mô-men được chuyển qua hộp số wormgear tới trục SS410, làm đĩa CF8 xoay quanh trục trung tâm. Khi đĩa song song với dòng chảy, van mở hoàn toàn; khi vuông góc, van đóng kín.
SƠ ĐỒ HOẠT ĐỘNG VAN BƯỚM AUTA 3120H DN150
┌────────────────────────────────────────┐
│ TAY QUAY │
│ │ │
│ Bánh vít - Trục vít │
│ ▼ │
│ ┌──────────────┐ │
Dòng →│ │ ĐĨA CF8 │ │→ Dòng
│ └──────────────┘ │
│ ▲ │
│ TRỤC SS410 │
└────────────────────────────────────────┘
|<── Gioăng EPDM – tạo kín tuyệt đối ─>|
Khi đóng, áp lực lưu chất ép gioăng EPDM ôm chặt đĩa, tạo kín tuyệt đối. Khi mở, dòng chảy đi qua êm, giảm tổn thất áp lực. Hộp số cơ khí tăng mô-men xoắn, giúp thao tác nhẹ nhàng, kiểm soát chính xác và an toàn. Thiết kế này ngăn van tự xoay do phản lực từ dòng chảy, đảm bảo vận hành ổn định.
Ưu điểm nổi bật
AUTA 3120H DN150 có ưu điểm vượt trội ở khả năng chịu áp lực, độ kín và độ bền. Thân gang cầu GGG50 phủ epoxy chống rỉ, đĩa inox CF8 chống ăn mòn, gioăng EPDM kín tuyệt đối. Hộp số tỉ số truyền cao giúp giảm lực thao tác, vận hành nhẹ, chính xác và bền bỉ. Trục SS410 chịu xoắn tốt, hạn chế biến dạng sau thời gian dài sử dụng.
Cấu trúc wafer nhỏ gọn giúp lắp đặt giữa hai mặt bích tiêu chuẩn JIS, DIN, BS, tiết kiệm không gian và thời gian thi công. Van hoạt động ở áp PN16, nhiệt độ 0 – 80°C, thích hợp cho nước, khí nén và dung dịch trung tính. Chuẩn ISO 5211 cho phép gắn bộ điều khiển điện hoặc khí nén dễ dàng, mở rộng ứng dụng trong hệ thống tự động hóa.
Nhờ hiệu suất cao, độ tin cậy lớn và chi phí bảo trì thấp, AUTA 3120H DN150 là lựa chọn tối ưu cho các hệ thống kỹ thuật cần độ bền và độ kín tuyệt đối.
Ứng dụng tiêu biểu
Van bướm AUTA 3120H DN150 được ứng dụng trong hệ thống cấp thoát nước, nhà máy xử lý nước, khu công nghiệp, hệ thống HVAC và mạng PCCC. Trong công nghiệp thực phẩm hoặc hóa chất nhẹ, vật liệu inox CF8 giúp lưu chất an toàn, không nhiễm tạp. Trong hệ thống năng lượng, van điều tiết lưu lượng chính xác, duy trì áp suất ổn định.
Van thích hợp cho công trình yêu cầu vận hành liên tục, bền và ổn định. Cơ cấu hộp số giúp điều tiết lưu lượng nhẹ, an toàn và chính xác, đặc biệt phù hợp cho các tuyến ống có áp cao hoặc đường kính lớn.
Hướng dẫn lắp đặt và vận hành
Trước khi lắp đặt, cần kiểm tra mặt bích sạch và đồng tâm. Giữ đĩa ở trạng thái mở nửa khi đặt vào ống để tránh va chạm. Siết bulông đều tay theo hình chéo để đảm bảo không lệch trục. Sau khi lắp, xoay tay quay kiểm tra hành trình đóng mở, đảm bảo đĩa xoay trơn và kín khi đóng hoàn toàn.
Khi vận hành, không xoay tay quay đột ngột để tránh sốc áp. Định kỳ kiểm tra hộp số, bôi trơn bánh vít và vệ sinh bề mặt đĩa. Khi bảo trì, có thể tháo cụm hộp số mà không cần tháo toàn thân van, giúp tiết kiệm thời gian và chi phí. Kiểm tra định kỳ gioăng EPDM để đảm bảo độ kín lâu dài.
Với thiết kế chính xác, vật liệu cao cấp và độ kín tuyệt đối, van bướm AUTA 3120H DN150 Malaysia là lựa chọn bền vững cho hệ thống công nghiệp, cấp nước và phòng cháy chữa cháy hiện đại, mang lại hiệu suất cao, an toàn và tuổi thọ vượt trội.
